立型旋盤(垂直旋盤、VTLとも呼ばれる)は、主軸が水平ではなく垂直に配置された旋盤の一種です。これらの機械は、大型で重量があり、複雑な形状のワークの加工に特に適しています。
最大。 X軸移動 :
1700mm最大。 Y軸移動 :
820mm最大。 Z軸移動 :
750mm最大ワーク重量 :
1500KG応用 :
Precision Mold, Auto Parts処理 :
Surface Milling, Drilling Holes, Tapping,Heavy Cutting立旋盤の構造特性

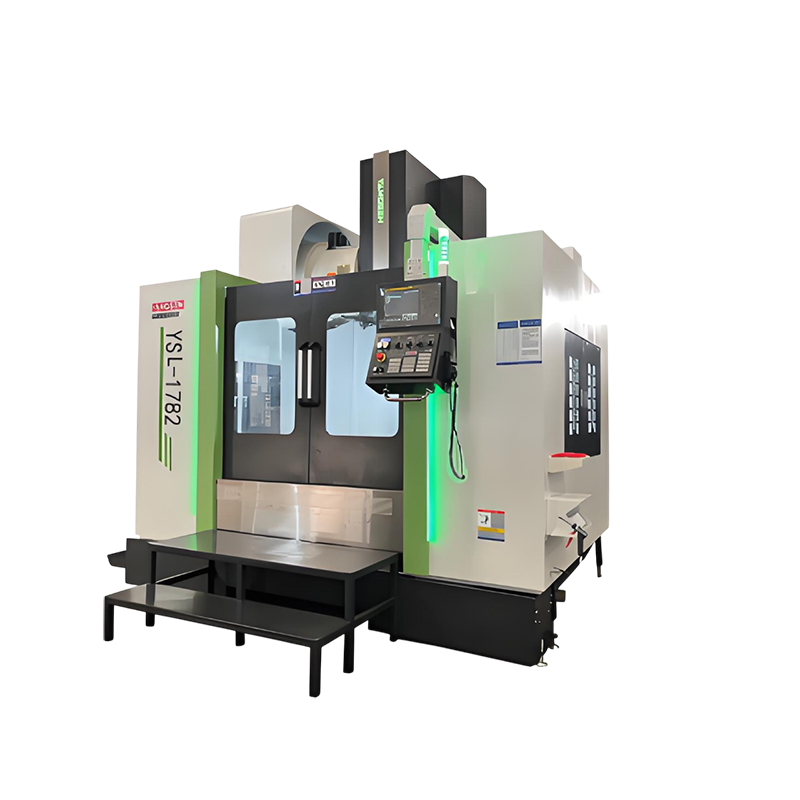

![]() | 超高性能マシニングセンター 1. 24Tディスクツールマガジンを使用して加工効率を向上します。 2. X軸とY軸には高出力モーターが標準装備されており、Z軸には大型モーターが採用されています。Z軸には窒素バランス機構が追加され、高速かつ正確な位置決めと振動低減を実現しています。 3. 主軸モーターには、15~18.5KWの高トルク汎用モーターが標準装備されています。同種の他社製品と比較して、主軸トルクが大幅に向上しており、重切削に最適です。
|
光学機械の特性
1. レックスロスリニアレールを採用。
2. Y軸上のスパンが非常に大きい。
3. X軸6スライドサポート、強力な切断を保証する強力な剛性。
4. 3つの軸はNSKオリジナルベアリング(3062)、3+2モードを使用し、熱変位を防ぐために予張力がかけられています。
5. BBT 5 0スピンドルリングスプレー設計。
6. 台湾独自の超高速刃打ちシリンダーを採用し、刃打ち時間は0.28秒に達します。
7. 工作機械のベッドはHT300高級鋳鉄で作られています。
垂直旋盤 パラメータ
アイテム | 仕様 | ユニット | YSL-1782 |
旅行 | X/Y/Z軸 | mm | 1700/820/750 |
スピンドル先端から作業台までの距離 | mm | 150~900 | |
スピンドル中心からコラムトラックまでの距離 | mm | 880 | |
トラックフォーム | リニアガイド | ||
作業台 | 作業台のサイズ(長さ×幅) | mm | 1800*800 |
作業台の最大耐荷重 | kg | 1500 | |
Tスロット | 番号/mm | 7 -22*110 | |
スピンドル | スピンドルテーパ穴(型式/取付寸法) | mm | BBT50 |
主軸速度 | 回転数 | 6000 | |
最高速度 | 回転数 | 4500 | |
スピンドル駆動モード | ギアボックス | ||
餌 | X/Y/Z軸早送り | メートル/分 | 24/24/24 |
最大切削送り | mm/分 | 10000 | |
ツール交換 | 工具交換方法 | サイドマウント | |
ツールハンドルの仕様 | タイプ | BT50 | |
ツール容量 | ツール | 24 | |
最大工具径(切削工具) | mm | 105 | |
最大工具径(工具なし) | mm | 200 | |
最大工具長 | mm | 350 | |
最大工具重量 | kg | 15 | |
最速の工具交換時間 | 秒 | 4.9 | |
M耳 | スピンドルモーター | kw | βiIP 30 / 8000 |
3軸サーボモーター | kw | 40 / 2 000 | |
40 / 2 000 | |||
40B / 2 000 | |||
ウォーターポンプモーターの切断 | m/hm | 4-30 | |
正確さ | 位置決め精度 | mm | ±0.005 |
繰り返し位置決め精度 | mm | ±0.003 | |
電力要件 | 電力要件 | kv | 30 |
空気源要件 | kg/cm | 6~8 | |
機械サイズ | 長さ*幅*高さ | mm | 4800*3800*3800 |
重さ | t | 13 |
