CNC 彫刻機とフライス盤は、処理速度が速く、コストパフォーマンスが高く、仕上がりが良いことで知られています。 3D モールドとスタンプ、コイニング ダイ、ロール ダイ、ホット スタンプとコンビネーション ダイ、スチール ダイ、スチール モールド、エンボス ダイなどに最適です。無料のトレーニングと無制限のサポート。お気軽にお問い合わせください。
最大。 X軸移動 :
800mm最大。 Y軸移動 :
1200mm最大。 Z軸移動 :
300mm最大ワーク長さ :
1200mm最大ワーク幅 :
800mm最大ワーク重量 :
1000KG応用 :
Precision Mold処理 :
Drilling, Milling, Tapping, EngravingS彫刻・フライス盤の構造的特徴
 |
CNC 彫刻機とフライス盤は、処理速度が速く、コストパフォーマンスが高く、仕上がりが良いことで知られています。 3D モールドとスタンプ、コイニング ダイ、ロール ダイ、ホット スタンプとコンビネーション ダイ、スチール ダイ、スチール モールド、エンボス ダイなどに最適です。無料のトレーニングと無制限のサポート。お気軽にお問い合わせください。 |
彫刻機とフライス盤の機能
 |
1.彫刻およびフライス盤の特許取得済みのスピンドルボックス スピンドルボックスの内側に段付きの穴があります。電動スピンドルは段付きの穴に取り付けられ、フランジはスピンドルボックスを固定するために使用されます 2.作業台 ボックス構造とボールネジを一体成形。 3. 光学式リニアスケール オプションの Heidenhain, Fagor 光学式リニア スケール (精度 ±5um 未満) 4.ベース 多層ウォールボックス構造、後方切りくず排出 5. 橋柱の三角リブ構造 ドアブリッジの三角リブ構造の実用新案は、工作機械の動的および静的剛性を向上させ、加工精度を高めます。 6. オプションの直接駆動 BBT40 スピンドル 7. アップグレード構成 標準サーボ カルーセル ツール マガジン。 HSK-E40 モータースピンドル;グラファイト保護パッケージ;レーザーツールプローブ;オイルミストコレクターシステム 他 8.安定した精度 位置決め精度の高いクローズドループ光学式リニアスケールは、リードボールネジの熱伸びによる位置決め誤差を効果的に抑制します。 9. システムの安定性 シーメンス828Dシステム搭載。 |
彫刻およびフライス加工マシニング センター パラメーター
|

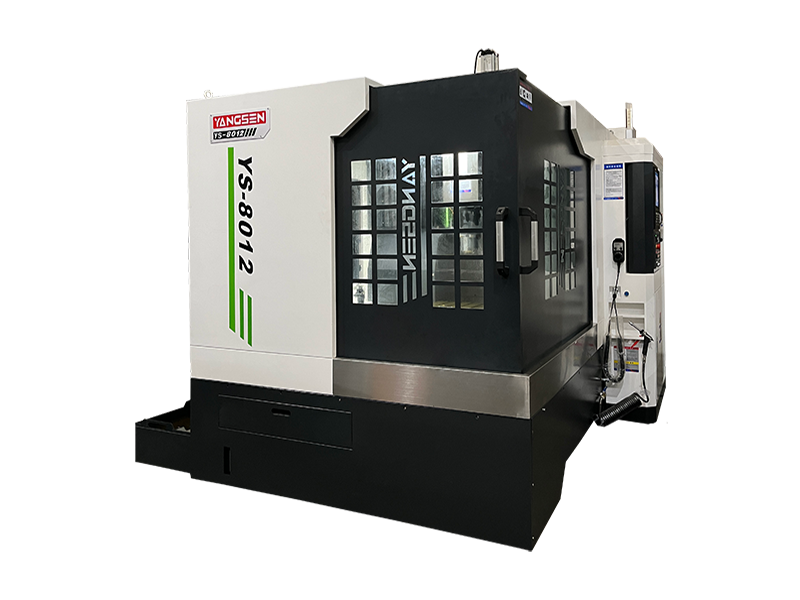

モデル |
YS-8012 |
||
|
主題 |
仕様 |
単位 |
|
|
旅行 |
X/Y/Z軸 |
mm |
800/1200/300 |
|
スピンドルノーズからワークテーブルまで |
mm |
195-495 |
|
|
三軸ガイドウェイ |
/ |
リニアガイドウェイ |
|
|
ドア幅 |
/ |
810 |
|
|
仕事台 |
ワークテーブルサイズ (L*W) |
mm |
1200×800 |
|
テーブルの最大積載量 |
kg |
1000 |
|
|
Tスロット |
mm |
7-18x100 |
|
|
スピンドル |
スピンドルテーパー |
タイプ |
BT-40 |
|
主軸速度 |
rpm |
15000 |
|
|
主軸駆動方式 |
/ |
ビルトイン |
|
|
送り速度 |
早送り (X/Y/Z) |
メートル/分 |
15/15/12 |
|
切削送り速度 (X/Y/Z) |
メートル/分 |
12 |
|
|
ツールチェンジャー |
ツールチェンジャー |
/ |
カルーセルサーボATC |
|
モーター |
スピンドルモーター |
kw |
5.5 |
|
3軸サーボモーター |
kw |
1.3/3.0/1.3 |
|
|
正確さ |
正確さ |
mm |
±0.005 |
|
再現性 |
mm |
±0.003 |
|
|
必要な電力 |
電力要件 |
クヴァ |
12 |
|
空気圧要件 |
kg/cm² |
6^8 |
|
|
その他 |
外形寸法（長さ×幅×高さ） |
mm |
3000×2500×2600 |
|
総重量 |
t |
6.8 |
|
|
7.5KW-ER32-24000 自動工具長測定 スピンドルオイルクーラー 完全なエンクロージャーガード |
クーラントタンク＆オイルスキマー ハンドホイール (MPG) レベリングボルトとパッド ツールボックス |
自動潤滑システム 変成器 LEDワークライト スピンドルエア＆クーラントブラスト |
伝送ソフトウェアとケーブル 20m LED 3色警告灯 メンテナンスおよび操作マニュアル 電気キャビネットの熱交換 |
オプション
|
オイルミストコレクター ATC |
7.5KW-BT30-24000
|
BBT40-15000
|
ロータリーテーブル、回転盤
|
