彫刻・フライス加工機は、彫刻に加え、穴あけ、フライス加工、研削、タッピング加工が可能です。高速運転が可能で、高い切削能力と加工精度を備えています。精密金型、銅電極、靴型製造、時計、腕時計、眼鏡製品の量産加工などに幅広く使用されています。
最大。 X軸移動 :
800mm最大。 Y軸移動 :
700mm最大。 Z軸移動 :
300mm最大ワーク長さ :
720mm最大ワーク幅 :
640mm最大ワーク重量 :
400KG応用 :
Precision Mold処理 :
Drilling, Milling, Tapping, EngravingS彫刻機およびフライス盤の構造的特徴
 | 彫刻・フライス加工機は、彫刻に加え、穴あけ、フライス加工、研削、タッピング加工が可能です。高速運転が可能で、高い切削能力と加工精度を備えています。精密金型、銅電極、靴型製造、時計、腕時計、眼鏡製品の量産加工などに幅広く使用されています。 |
彫刻機およびフライス盤の特長
 | 1. 彫刻およびフライス加工機の特許取得済みスピンドルボックス スピンドルボックス内部には段付きの穴があり、電動スピンドルはその段付き穴に取り付けられ、フランジを使用してスピンドルボックスが固定されます。 2. 作業台 ボックス構造とボールねじは一体成形されている。 3. 光学式線形スケール オプションで、精度が±5μm以下のハイデンハイン社製、ファゴール社製の光学式リニアスケールをご用意しています。 4. ベース 多層壁構造、背面チップ抽出方式 5. 橋脚の三角形リブ構造 ドアブリッジの三角形リブ構造に関する実用新案は、工作機械の動的および静的剛性を向上させ、加工精度を高める。 6.オプションのダイレクトドライブ式BBT40スピンドル 7. アップグレード構成 標準サーボカルーセルツールマガジン、HSK-E40モータースピンドル、グラファイト保護パッケージ、レーザーツールプローブ、オイルミストコレクターシステムなど 8. 安定した精度 高精度な位置決めが可能な閉ループ式光学リニアスケールは、リードボールねじの熱膨張によって生じる位置決め誤差を効果的に抑制することができる。 9. システムの安定性 シーメンス828Dシステムを搭載。 |

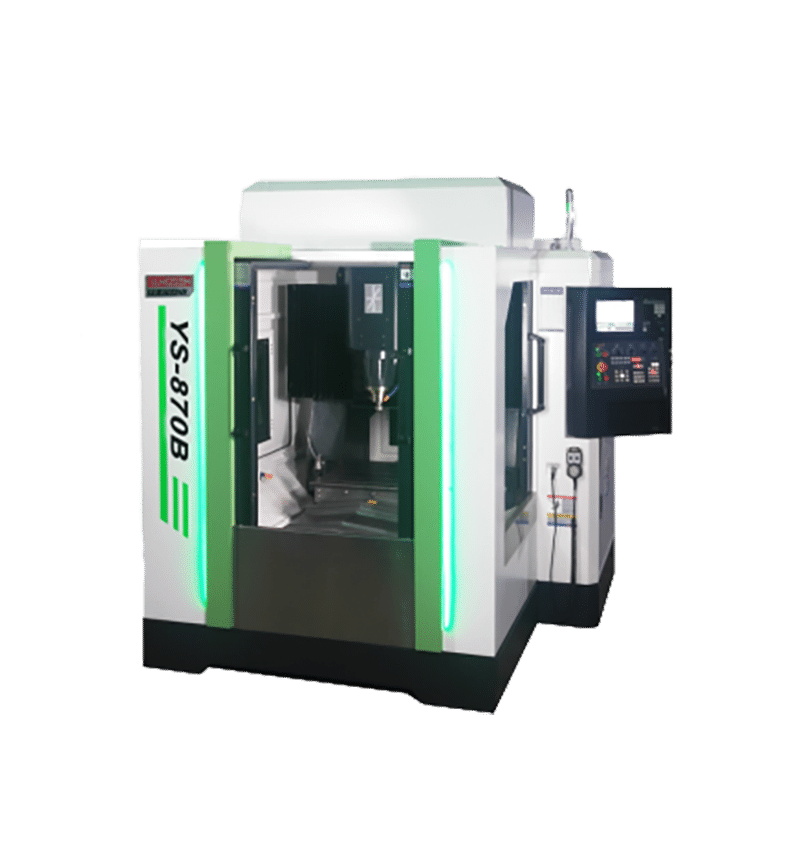

モデル | YS-870B | ||
主題 | 仕様 | 単位 |
|
旅行 | X/Y/Z軸 | mm | 800/700/300 |
スピンドルノーズから作業台まで | mm | 205-505 | |
三軸ガイドウェイ | / | 直線ガイドウェイ | |
ドアの幅 | / | 810 | |
作業台 | 作業台のサイズ（長さ×幅） | mm | 720×640 |
テーブルの最大耐荷重 | kg | 400 | |
Tスロット | mm | 5-16x120 | |
スピンドル | スピンドルテーパー | タイプ | ER32 |
スピンドル速度 | rpm | 24000 | |
スピンドル駆動タイプ | / | 内蔵型 | |
送り速度 | 高速移動（X/Y/Z） | m/分 | 2012年15月15日 |
切削送り速度（X/Y/Z） | m/分 | 12 | |
ツールチェンジャー | ツールチェンジャー | / | カルーセルサーボATC |
モーター | スピンドルモーター | kw | 7.5 |
3軸サーボモーター | kw | 0.85/0.85/1.3 | |
必要な電力 | 電力要件 | kva | 10 |
空気圧要件 | kg/cm² | 6^8 | |
その他 | 外形寸法（長さ×幅×高さ） | mm | 2100x2700x2550 |
総重量 | t | 5 | |
7.5KW-ER32-24000 自動工具長さ測定 スピンドルオイルクーラー 完全密閉型ガード | 冷却水タンクとオイルスキマー 手動ホイール（燃費） レベリングボルトとパッド ツールボックス | 自動潤滑システム トランス LEDワークライト スピンドルエア＆クーラントブラスト | 伝送ソフトウェアおよびケーブル 20m LED 3色警告灯 保守および操作マニュアル 電気キャビネット用熱交換器 |
オプション
オイルミストコレクター ATC | 7.5KW-BT30-24000
| BBT40-15000
| 回転テーブル
|
