CNC加工センターを比較する際、BTツールホルダーを採用している機種もあれば、BBTやHSKシステムを搭載している機種もあることに気づくでしょう。価格差はかなり大きい場合もありますが、高価な機種を選ぶ価値は必ずしもあるのでしょうか？
答えは、加工要件によって異なります。主軸回転速度、切削安定性、表面仕上げ、生産効率といった要素はすべて、選択するツールホルダシステムと密接に関係しています。
この記事では、BT、BBT、HSKのツールホルダーを比較し、それぞれの違いを理解して、用途と予算に合った最適なソリューションを選択できるようにお手伝いします。
CNCツールホルダーは、切削工具をスピンドルに接続し、加工中に工具がしっかりと固定されるようにします。切削力、トルク、スピンドルの回転を工具に直接伝達します。
ツールホルダの設計におけるわずかな違いでさえ、加工精度、表面仕上げ、そして工具寿命に影響を与える可能性があります。適切に適合したツールホルダは振動を低減し、安定性を向上させ、安定した結果を得るのに役立ちますが、不適切な選択は、最先端のCNCマシンでさえも性能を制限する可能性があります。
適切なツールホルダーを選ぶことは、コストの問題だけではありません。生産性と製品の品質に直接影響します。適切なシステムを選ぶことで、以下のことが保証されます。
BT、BBT、HSKは最も一般的な3つのシステムであり、それぞれ異なる加工ニーズを満たすように設計されています。これらの違いを理解することで、スピンドルと用途に最適なツールホルダを選択するのに役立ちます。

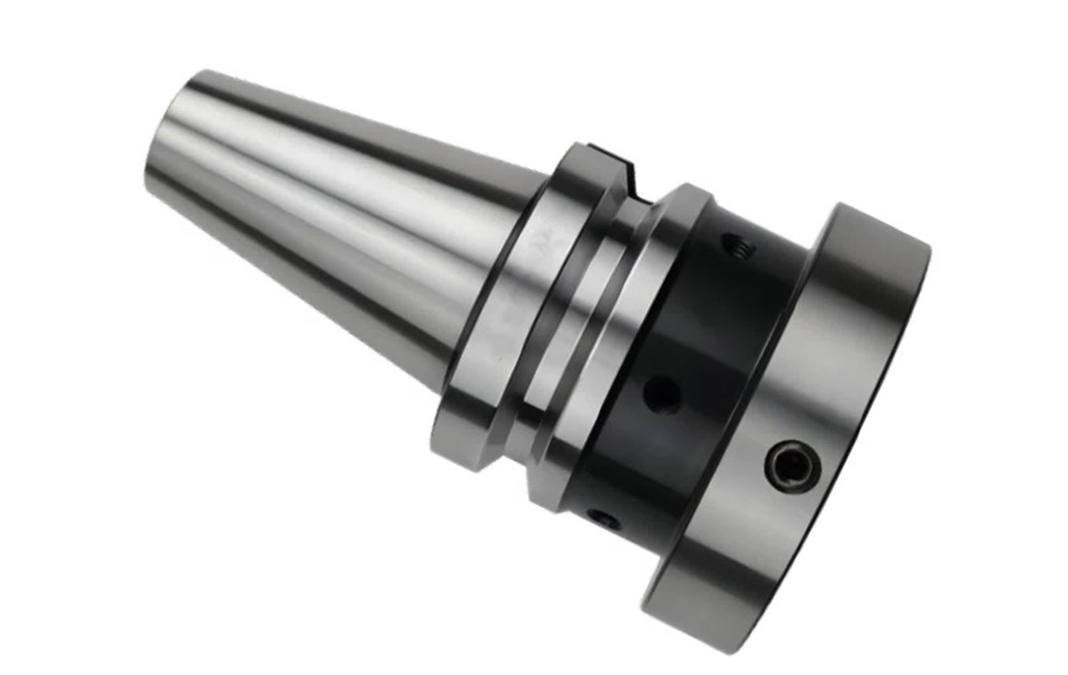

BTツールホルダーは、最も広く使用されているツールホルダーシステムです。 CNC加工センター位置決めには7:24のテーパーを使用し、プルスタッドでホルダーをスピンドル内部に固定します。テーパー面がスピンドルとツールホルダー間の主要な接触面となり、ホルダーの面は位置決めには関与しません。
このシンプルで実績のある設計により、BTは一般的な機械加工用途における業界標準となっています。
BTツールホルダーは、そのシンプルさ、信頼性、そして手頃な価格で知られています。入手しやすく、幅広いCNCマシンに対応し、ほとんどの加工作業において十分な性能を発揮します。
主な特徴は以下のとおりです。
BTツールホルダーは、一般的に以下の用途で使用されています。
極めて高いスピンドル回転速度や超高精度を必要としないほとんどの機械加工において、BTツールホルダーは性能とコストの優れたバランスを提供します。
BTツールホルダーは、一般的に12,000 RPM以下の主軸回転速度での使用が推奨されます。この回転速度であれば、安定した性能を発揮し、ほとんどの機械加工用途の要件を満たすことができます。
経済的で信頼性の高いツールホルダシステムを求めるメーカーにとって、BTは依然として最も実用的な選択肢です。BT40とBT50が世界中の多くのCNCマシニングセンターで標準構成として採用され続けているのも、そのためです。

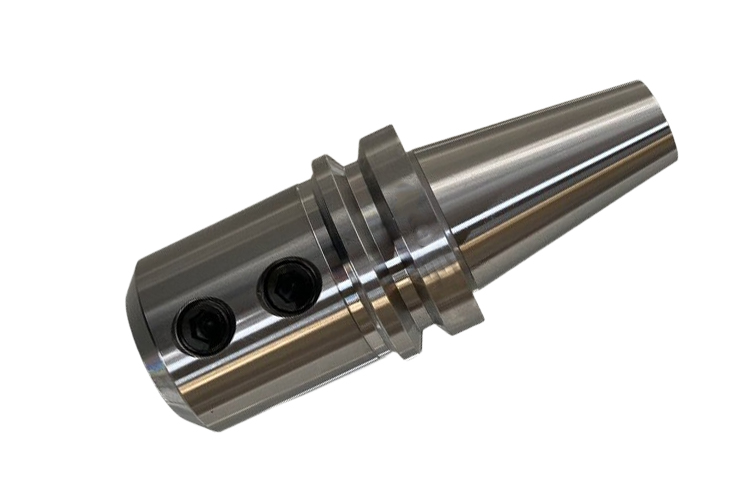

BBTツールホルダーは、従来のBTシステムを改良したものです。テーパー接触のみに依存するBTとは異なり、BBTはデュアルコンタクト位置決め方式を採用しており、ツールホルダーのテーパー部と面が同時にスピンドルに接触します。
この設計により、スピンドルとツールホルダー間の接続がより強固になり、加工中の全体的な剛性と安定性が向上します。
BTツールホルダーと比較して、BBTは高速かつ高精度な加工においてより優れたサポートを提供します。
主な特徴は以下のとおりです。
スピンドルと工具の接続がより強固であるため、BBTツールホルダーは、より高い切削力やより厳しい公差が要求される場合に好まれることが多い。
BBTツールホルダーは、一般的に以下の用途で使用されています。
これらは、BTよりも高い信頼性を必要とするものの、必ずしも完全なHSKシステムを必要としないユーザーに特に適しています。
BBTツールホルダーは、10,000～20,000 RPMのスピンドル回転速度で一般的に使用されています。高性能機械式スピンドルや一部の電動スピンドル用途でよく見られます。
より高価なHSKシステムに移行することなく、精度と切削安定性の向上を求めるメーカーにとって、BBTは性能と投資の優れたバランスを提供します。

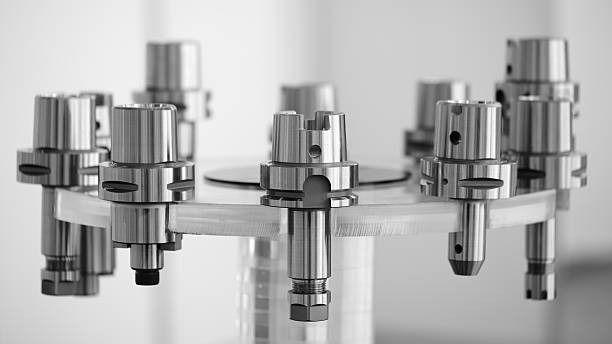

HSKツールホルダーは、高速・高精度CNC加工専用に設計されています。BBTと同様に、テーパー接触と面接触の二重接触位置決め方式を採用していますが、構造が異なります。
シャンクは中空構造になっており、これにより重量が軽減され、高速回転時の遠心力が低減される。
クランプ機構は内部にあるため、目に見える引き抜きスタッドはありません。
デュアルコンタクト設計により、非常に高速な場合でも、最大限の剛性と再現性を確保します。
軽量性とデュアルコンタクト接続というこの組み合わせにより、HSKは15,000RPM以上の回転速度で動作する機械、さらには25,000～30,000RPMの超高速スピンドルにも最適です。
HSKツールホルダーは、要求の厳しい機械加工作業において、BTおよびBBTに比べていくつかの利点があります。
これらの特長により、HSKホルダーは極めて高速な回転速度下でも高い性能と精度を維持します。
HSKツールホルダーは、以下の分野で広く使用されています。
これらのホルダーは、表面仕上げ、精度、およびスピンドルの安定性が極めて重要な産業に特に適しています。
HSKツールホルダーは、一般的に15,000 RPMを超える主軸回転速度で使用され、多くの用途では20,000～30,000 RPMの範囲で使用されています。中空構造と内部クランプにより、BTホルダーやBBTホルダーでは対応が難しい高速遠心力に対しても安定性を保ちます。
高速性能、精度、スピンドル安定性を重視する顧客にとって、HSKツールホルダーは、BTシステムやBBTシステムに比べてコストは高いものの、好ましい選択肢となります。
BT、BBT、HSKはすべて同じ目的で使用されますが、位置決め方法、剛性、速度性能、コストは大きく異なります。以下の比較表は、お客様の用途に最適なオプションを迅速に特定するのに役立ちます。
特徴 | BT | BBT | HSK |
位置決め方法 | テーパーコンタクト | テーパー＋フェイスコンタクト | テーパー＋フェイスコンタクト |
クランプ方法 | プルスタッド | プルスタッド | 内部クランプ |
剛性 | 良い | より良い | 最高 |
正確さ | 良い | 高い | 非常に高い |
高速性能 | 良い | より良い | 最高 |
ツールホルダーの重量 | 重い | 重い | 軽量 |
推奨速度 | <12,000回転/分 | 10,000～20,000回転/分 | 15,000回転/分以上 |
典型的な機械 | 標準VMC | 高性能VMC | 高速加工センター |
料金 | 低い | 中くらい | 高い |
BT = 最も経済的
BBT = 優れた剛性と精度
HSK = 高速・高精度機械に最適
最適なツールホルダーは、必ずしも最も高価なものとは限りません。スピンドル回転速度、加工要件、そして予算に合ったものを選ぶべきです。
BTを選択する場合：
広く利用可能でメンテナンスが容易なソリューションをお求めですか？
BBTを選ぶべき場合：
あなたは頻繁に金型、ダイ、または精密部品を機械加工します。
HSKを選択する場合：
航空宇宙、医療、またはその他の高精度部品を製造している企業
1. BBTはBTより優れていますか？
はい、BBTはデュアルコンタクト設計により、剛性と位置決め精度が向上しています。そのため、標準的なBTホルダーと比較して、精密加工や高速加工においてより安定した性能を発揮します。
2. なぜHSKは他の言語よりも高価なのですか？
HSKツールホルダーは、高速・高精度加工向けに設計されています。中空シャンクと内部クランプ機構により遠心力が低減され、安定性が向上するため、高価格となっています。
3. BTツールホルダーは高速スピンドルで使用できますか？
BTホルダーは、約12,000回転/分までの速度に適しています。それ以上の速度では、振動や安定性の低下が発生する可能性があるため、高速運転にはBBTまたはHSKをお勧めします。
4. どのツールホルダーが最も高い剛性を提供しますか？
HSKは高速用途において最高の剛性を提供し、BBTがそれに僅差で続く。標準的なBTホルダーは、単一接触テーパー設計のため、剛性が低くなる。
5. BTからBBTまたはHSKにアップグレードできますか？
はい、多くのCNCマシンではツールホルダーのアップグレードが可能です。ただし、スピンドルの互換性を確認し、必要に応じてアダプターや機械の改造にかかる費用を考慮する必要があります。
最高のツールホルダーは一つとして存在しません。あるのは、あなたの加工ニーズに最も適したツールホルダーだけです。
CNCマシニングセンターを選ぶ際には、主軸回転速度だけでなく、ツールホルダシステムも考慮する必要があります。適切な組み合わせを選ぶことで、加工性能、表面仕上げ、そして全体的な生産性を向上させることができます。新しい機械を検討している場合は、BT、BBT、HSKの違いを理解することで、より的確な投資判断を下すことができるでしょう。
