新しいCNCマシンが届きました。しかし、部品加工を始める前に、何よりも重要な質問が一つあります。それは、正しく設置されているかどうかです。
設置不良は、たとえ高品質のCNCマシンに投資したとしても、振動、加工精度の低下、予期せぬダウンタイム、そして高額な再加工につながる可能性があります。幸いなことに、これらの問題のほとんどは、最初から適切な設置手順に従うことで回避できます。
このガイドでは、CNCマシンの設置を成功させるための9つの重要なステップをご紹介します。設置場所の準備や機械の水平調整から最終的な試削まで、各ステップは、長期的な精度、信頼性、性能を確保しながら、マシンをより早く生産段階に移行できるように設計されています。
CNC工作機械のスムーズな設置は、機械が工場に到着するずっと前から始まります。設置場所、設備、吊り上げ機器の準備に少し時間をかけることで、設置時の遅延を数時間、場合によっては数日も短縮できます。
機械を荷降ろしする前に、すべての準備が整っていることを確認してください。これにより、設置作業が迅速化されるだけでなく、機械を不必要な損傷から保護し、予期せぬ中断なしに稼働を開始できるようになります。
設置場所は、機械の操作、メンテナンス、および将来の保守点検に十分なスペースを確保する必要があります。床は、機械の重量を支え、過度の振動や沈下が発生しないよう、十分な強度と水平性を備えている必要があります。また、機械を熱源、過度の粉塵、湿気、および加工精度に影響を与える可能性のあるその他の環境要因から遠ざけることも重要です。
設置前に、必要なユーティリティがすべて揃っていることを確認してください。通常、これには安定した電源、圧縮空気、冷却液、潤滑油、そしてCNCシステムがリモート監視やデータ転送を必要とする場合はネットワーク接続が含まれます。これらの接続を事前に確認することで、試運転中の不要なダウンタイムを回避できます。
大型CNCマシン 安全な荷降ろしと位置決めのためには、適切な吊り上げ装置が必要です。機械が到着する前に、必要なクレーンまたはフォークリフト、吊り上げ工具、精密水平器、および基本的な設置用付属品を準備してください。適切な機器を準備しておくことで、設置チームは安全かつ効率的に作業を完了できます。

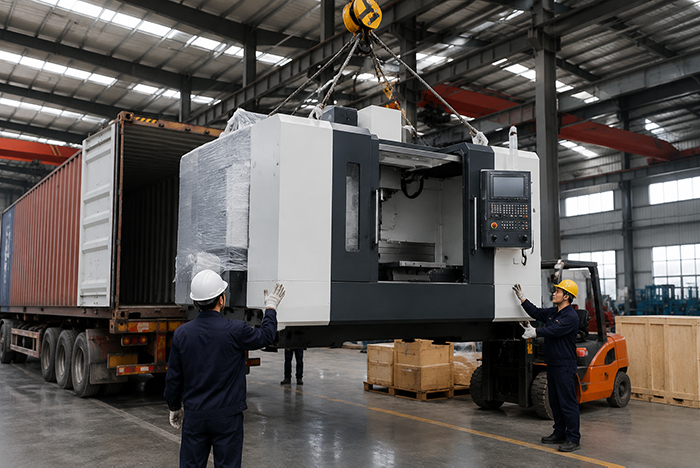

設置作業を開始する前に、クレーンやフォークリフトなどの適切な昇降装置を使用して、CNCマシンを安全に荷降ろししてください。機械本体や精密部品の損傷を防ぐため、必ず製造元の荷降ろし手順に従ってください。
機械を設置後、輸送中の損傷がないか注意深く点検してください。機械本体、電気キャビネット、スピンドル部分、露出している部品などを確認し、付属品や書類を梱包リストと照合して、欠品がないことを確認してください。損傷や部品の欠品が見つかった場合は、設置作業を進める前に供給業者に連絡してください。
チェックリスト：
CNCマシンを荷下ろしして点検したら、最終設置場所へ移動してください。適切な位置決めは、単に十分な床面積を確保すること以上に重要です。なぜなら、将来のメンテナンス、資材の取り扱い、そして全体的な生産効率に直接影響するからです。
機械は、作業者がワークピースの装填、工具交換、および日常的なメンテナンスを行える十分なスペースを確保した、安定した土台の上に設置してください。過度の熱、湿気、強い振動、または衝撃の大きい機器の近くには設置しないでください。これらの環境要因は、加工精度と長期的な信頼性を低下させる可能性があります。
チェックリスト：

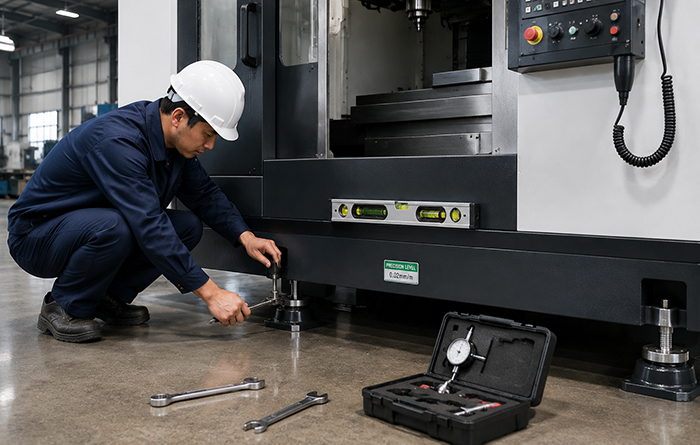

機械の水平調整は、設置工程全体の中で最も重要なステップの一つです。高精度CNCマシンであっても、適切に水平調整されていなければ、安定した加工精度は得られません。水平調整が不十分だと、精度低下、機械の摩耗の不均一、切削性能の不安定化につながる可能性があります。
精密水準器を使用して、機械がメーカーの要求仕様を満たすまで水平調整ボルトを調整してください。水平調整後、機械が安定していることを確認し、必要に応じて微調整を行ってから、機械の試運転に進んでください。
チェックリスト：
機械の水平調整が完了したら、電源を入れる前に必要なユーティリティをすべて接続してください。安定した電源、清浄な圧縮空気、そして正常に機能する冷却システムは、機械の信頼性の高い動作と長期的な性能維持に不可欠です。接続を行う前に、ユーティリティの仕様が機械の要件と一致していることを確認してください。
すべてのシステムが接続されたら、各接続部を注意深く点検し、漏れ、ケーブルの緩み、配線ミスがないか確認してください。これらの点検を事前に実施することで、起動時や試運転時に予期せぬ警報や中断が発生するのを防ぐことができます。
チェックリスト：
本体の接続が完了し準備が整ったら、次のステップは標準またはオプションのアクセサリを取り付けることです。機械の構成によっては、チップコンベア、クーラントタンク、ツールマガジン、回転テーブル、プローブ、その他の補助機器などが含まれる場合があります。各アクセサリがしっかりと取り付けられ、メーカーの指示に従って接続されていることを確認してください。
インストール後、すべてのアクセサリが正しく動作し、CNCシステムと適切に通信することを確認してください。この段階で問題を特定して解決することで、スムーズな起動と安定した生産を確保できます。
チェックリスト：

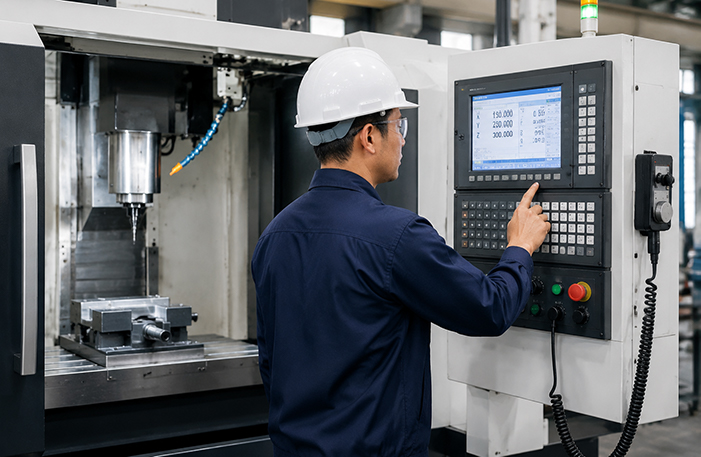

インストールが完了したら、CNCマシンの電源を入れて基本的な機能チェックを行います。この手順は、キャリブレーションと試作加工を開始する前に、すべての主要システムが正常に動作していることを確認するのに役立ちます。
製造元の起動手順に従って機械を起動し、CNCコントローラ、軸の動き、主軸の回転、緊急停止、その他の安全機能をチェックします。アラームや異常が発生した場合は、次のステップに進む前にそれらを解決してください。
チェックリスト：
機械が生産に入る前に、必要な校正を行い、要求される加工精度を満たしていることを確認してください。適切な校正は、機械が意図どおりに動作していることを検証し、生産中の寸法誤差のリスクを低減するのに役立ちます。
製造元の推奨事項に従って、機械の位置決め精度、工具の寸法、および全体的な幾何学的精度を確認してください。必要に応じて、試し切りができるようになるまで微調整を行ってください。
チェックリスト：
本格的な生産を開始する前に、試運転を行い、実際の加工条件下で機械が正しく動作することを確認してください。この手順により、機械の精度だけでなく、工具、ワーク保持装置、および加工プログラムの性能も検証されます。
試験用のワークピースを加工し、寸法、表面仕上げ、および全体的な品質を検査します。結果が要求仕様を満たさない場合は、量産に入る前に必要な調整を行います。
チェックリスト：
設置の成功は、試運転が成功しただけで終わりではありません。本格的な生産に入る前に、オペレーターが機械の操作方法、毎日の起動手順、基本的なメンテナンス要件を熟知していることを確認してください。十分に訓練されたオペレーターは、操作ミスを減らし、効率を向上させ、機械の耐用年数を延ばすのに役立ちます。
機械が順調に稼働し、すべての点検が完了したら、定期的な点検とメンテナンスのスケジュールに従いながら、安心して通常の生産を開始できます。
チェックリスト：
高品質のCNCマシンであっても、正しく設置されていなければ性能に問題が生じる可能性があります。スムーズな設置と信頼性の高い加工性能を確保するために、よくある間違いを避けてください。
サイト準備のスキップ
不適切な床面や計画の不十分な作業スペースに機械を設置すると、振動が発生したり、メンテナンスのためのアクセスが制限されたり、不必要な設置遅延が生じたりする可能性があります。
機械の水平調整が不適切
水平調整の不備は、加工精度の低下や機械の摩耗の不均一を引き起こす最も一般的な原因の一つです。試運転前に必ず機械の水平調整が正しく行われていることを確認してください。
不適切なユーティリティ接続
電源の誤用、不安定な空気圧、または不適切な冷却システムの接続は、機械のアラームを作動させたり、正常な動作に影響を与えたりする可能性があります。
キャリブレーションをスキップする
機械の精度を確認せずに直接生産に入ると、寸法誤差や加工品質のばらつきが生じる可能性があります。
試作結果を無視する
起動が成功したからといって、機械が生産準備完了状態にあるとは限りません。本格的な生産を開始する前に、必ず最初のテストワークピースを検査し、必要な調整を行ってください。
1. CNCマシンの設置には通常どのくらいの時間がかかりますか？
設置時間は、機械のサイズ、構成、および設置場所の状況によって異なります。標準的な立形マシニングセンタは通常1～3日で設置および試運転が可能ですが、大型のガントリーマシン、横型ボーリング盤、または複数の付属品を備えた生産ラインの場合は、数日以上かかる場合があります。
2. CNCマシンの水平調整はどの程度の精度が求められるのか？
機械の水平調整は、加工精度、スピンドル性能、および部品の摩耗に直接影響します。必要な水平調整許容値は機械の種類やメーカーによって異なるため、目視検査に頼るのではなく、精密水準器を使用し、推奨される設置仕様に従うことが重要です。
3．最初の機械加工テストの前に確認すべきことは何ですか？
最初のワークピースを加工する前に、機械の水平調整が適切に行われていること、すべてのユーティリティが正しく接続されていること、潤滑システムとクーラントシステムが正常に機能していること、CNCコントローラ、スピンドル、および軸がアラームなしで動作していることを確認してください。徹底的な点検を行うことで、試し切り加工の成功が保証されます。
4. CNCマシンの設置で最もよくある間違いは何ですか？
よくあるミスとしては、現場準備の不備、機械の水平調整の誤り、電源やエアの接続不良、機械のキャリブレーションの省略、試運転を行わずに生産を開始することなどが挙げられます。これらの問題を回避することで、ダウンタイムを削減し、機械が期待どおりに動作することを確実にすることができます。
5. CNCマシンはどのくらいの頻度で再水平調整を行うべきですか？
通常の運転条件下では、CNC工作機械は頻繁な水平調整を必要としません。しかし、移設後、基礎沈下後、大きな衝撃を受けた後、または加工精度が低下し始めた場合は、点検を行う必要があります。定期的な点検は、機械の長期的な性能維持にも役立ちます。
CNCマシンの適切な設置は、安定した性能、一貫した精度、そして信頼性の高い生産を実現するための第一歩です。以下の9つの設置手順に従うことで、よくあるミスを回避し、起動時間を短縮し、CNCマシンの性能を最大限に引き出すことができます。
新しいCNCマシンの設置を計画している場合、経験豊富なメーカーと協力することで、よりスムーズなセットアップと長期的な加工の成功を確実にすることができます。
