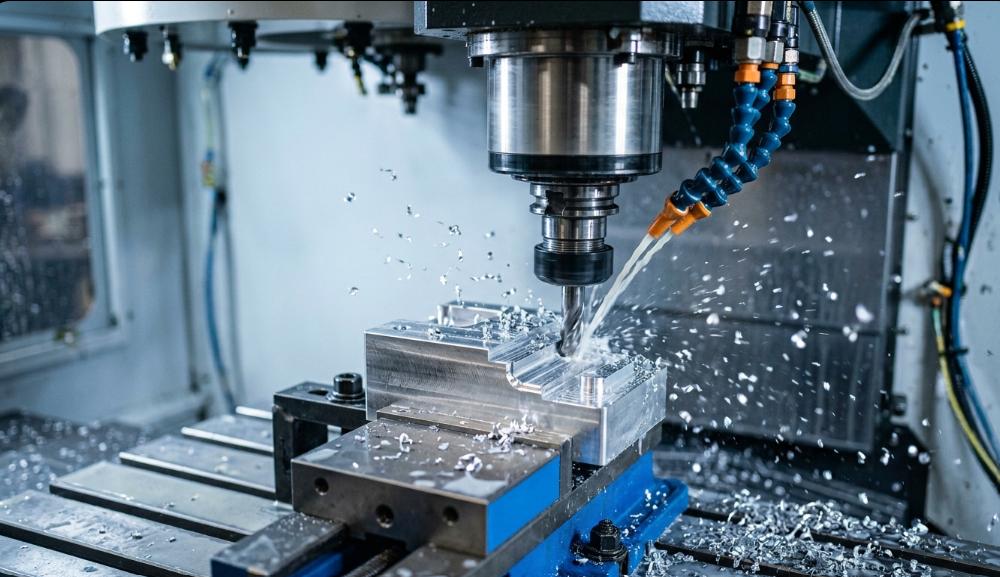

CNCフライス加工は、航空宇宙、自動車、医療機器、電子機器、エネルギー、産業機器など、さまざまな業界で精密部品を製造するために最も広く用いられている製造プロセスの一つです。このプロセスにより、製造業者は複雑な形状を持つ高精度部品を、生産全体を通して一貫した品質を維持しながら製造することができます。
しかし、優れたCNCフライス加工結果を得るには、高性能なCNCマシンを使用するだけでは十分ではありません。加工部品の品質と精度は、製造プロセス全体を通して様々な要素が相互に作用することによって決まります。機械の状態、切削工具、加工パラメータ、被加工材、治具固定方法、環境条件、品質管理手順など、すべてが結果に影響を与えます。
高度な要求が求められる業界で事業を展開する製造業者にとって、CNCフライス加工の品質に影響を与える要因を理解することは不可欠です。加工工程の各段階を最適化することで、企業は欠陥を減らし、生産性を向上させ、工具寿命を延ばし、厳格なエンジニアリング仕様を満たす部品を安定的に生産することができます。
高品質なCNCフライス加工は、部品が設計仕様をどれだけ正確かつ一貫して満たしているかによって評価されます。メーカーは一般的に、4つの主要な基準を用いて品質を評価します。
寸法精度とは、完成した部品が設計図面やCADモデルに指定された寸法にどれだけ近いかを示すものです。わずかな寸法のずれでも、組み立て上の問題、製品性能の低下、あるいは重要な用途における部品の故障につながる可能性があります。
航空宇宙、医療機器製造、自動車製造などの業界では、極めて厳しい公差が求められることが多く、寸法精度は加工品質を示す最も重要な指標の一つとなっている。
表面仕上げとは、機械加工面の質感と滑らかさを指します。高品質な表面仕上げは、機能性と美観の両方を向上させます。多くの用途において、表面品質は耐摩耗性、摩擦レベル、シール効果、疲労強度、耐腐食性に直接影響を与えます。
幾何公差は、部品内の特定の形状、向き、位置を評価するものです。部品は寸法要件を満たしていても、幾何公差が維持されていない場合は不良品となる可能性があります。正確な幾何公差管理は、適切な嵌合、位置合わせ、および機能性を保証します。
現代の製造業では、同一の部品を大量生産する能力が求められます。再現性とは、複数の生産サイクルを通して、同じ仕様を満たす部品を一貫して生産できる機械の能力を指します。
再現性を維持することは、不良品の削減、無駄の最小化、そして顧客満足度の確保に不可欠です。
どの材料にもそれぞれ特有の加工上の課題があり、品質を維持するためにはそれらの課題に対処する必要がある。
材料 | CNCフライス加工における一般的な課題 |
アルミニウム | バリの発生、構成刃先、工具の付着 |
ステンレス鋼 | 加工硬化、高切削温度 |
チタン | 工具の急速な摩耗、熱の集中、および低い熱伝導率 |
インコネル | 切削時の強い力、熱の蓄積、工具寿命の低下 |
エンジニアリングプラスチック | 熱歪み、チップ制御の困難 |
これらの課題を理解することで、製造業者は適切な工具、冷却、および加工戦略を実施することができる。
の CNCマシン 機械加工精度の基盤となるのが剛性です。たとえ高品質な工具や高度なプログラミングを用いても、剛性、校正、熱安定性に欠ける機械では、その性能を補うことはできません。機械の剛性が高いほど、切削加工中の変形を防ぎ、寸法誤差や振動を低減できます。
スピンドル精度は工具の正確な回転と位置決めを保証し、定期的な機械校正はアライメントと動作精度を維持します。温度変動によって機械部品が膨張または収縮し、部品寸法に影響を与える可能性があるため、熱安定性も同様に重要です。効果的な振動およびびびり振動制御は、表面仕上げ、工具寿命、および加工全体の一貫性をさらに向上させます。
切削工具 表面仕上げ、寸法精度、生産効率に直接影響を与えます。適切な工具材質、形状、コーティングを選択することで、様々な被削材に対して安定した加工性能を確保できます。超硬工具は、耐摩耗性と耐熱性に優れているため、高速生産に広く用いられています。
すくい角、ねじれ角、フルート形状などの工具形状は、切りくず排出と切削力に影響を与えます。TiN、TiAlN、AlTiNなどの先進的なコーティングは、摩擦を低減し、耐久性を向上させます。加工品質を維持し、寸法誤差を防ぐためには、工具の摩耗と振れを定期的に監視することが不可欠です。
工具材料 | 主な特徴 | 最適なアプリケーション |
炭化物 | 高硬度、優れた耐摩耗性、優れた耐熱性 | 鋼鉄、ステンレス鋼、チタン、大量生産 |
HSS（高速度鋼） | 優れた靭性、コストパフォーマンス、中程度の切削速度に適している | 汎用機械加工および軟質材料 |
セラミック | 優れた耐熱性を持ち、超高速加工に適しています。 | 焼入れ鋼および耐熱合金 |
PCD（多結晶ダイヤモンド） | 極めて高い耐摩耗性と優れた表面仕上げ能力 | アルミニウム、複合材料、黒鉛、非鉄金属 |

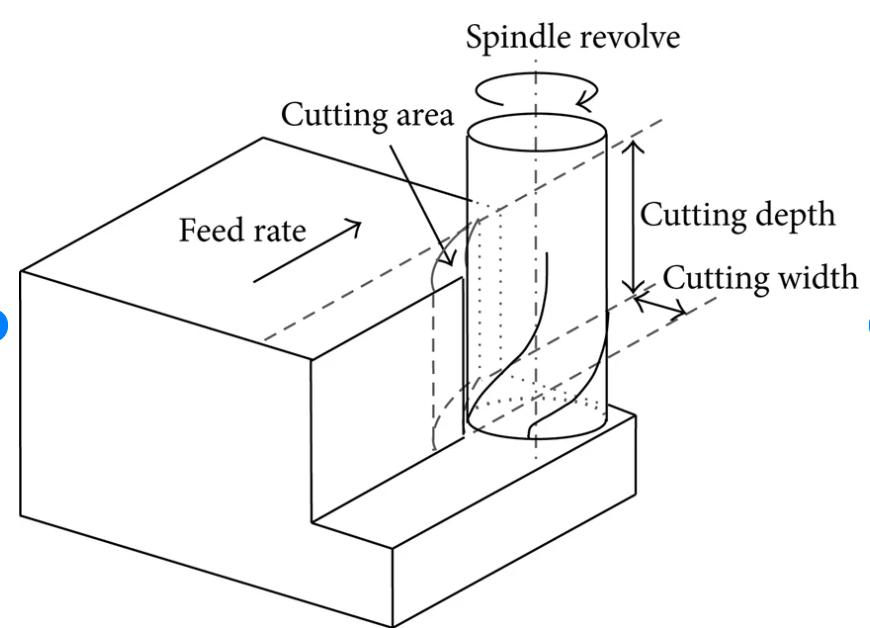

加工パラメータは、切削工具と被削材との相互作用を決定します。パラメータの選択を誤ると、過剰な発熱、表面仕上げの不良、工具摩耗、寸法精度の低下などを招く可能性があります。主なパラメータには、切削速度、送り速度、切削深さ、ステップオーバーなどがあります。
切削速度を上げると生産性は向上する可能性がある一方で、発熱や摩耗も増加する。効率と表面品質のバランスを取るためには、送り速度を最適化する必要がある。切削深さとステップオーバーは、材料除去率と加工安定性の両方に影響を与える。さらに、適切なツールパス戦略を選択することで、振動を低減し、加工効率を向上させることができる。
材料特性は、加工性能と精度に大きな影響を与えます。材料によって、切削力、発熱、工具との相互作用に対する反応が異なります。硬い材料は工具摩耗や切削抵抗を増加させる傾向があり、一方、柔らかい材料はバリの発生や材料の付着といった問題を引き起こす可能性があります。
材料強度は切削力に影響を与え、熱伝導率は切削中の放熱効率を決定します。チタン、ステンレス鋼、インコネルなどの材料は、高温を発生し工具摩耗を加速させるため、特殊な加工方法が必要です。

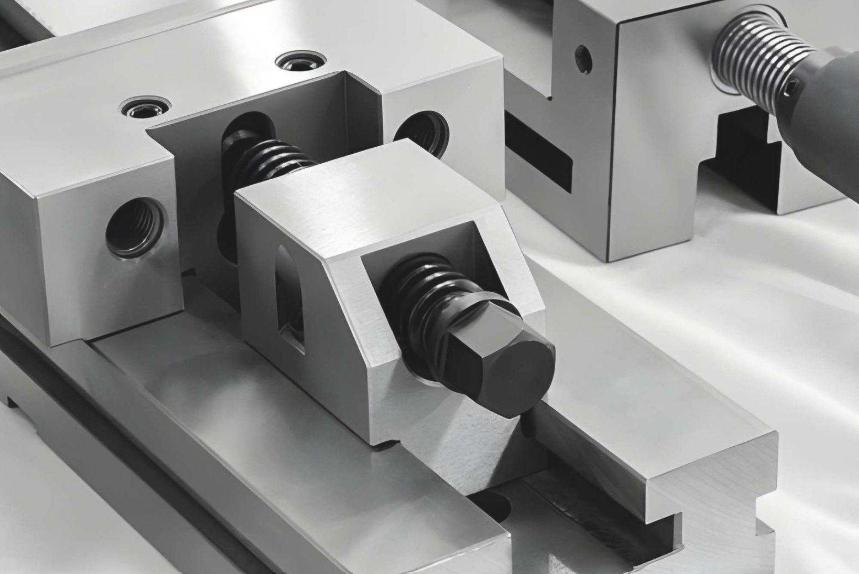

安定したワーク保持システムは、加工工程全体を通して部品の精度を維持するために不可欠です。わずかなワークピースの動きでも、寸法誤差や表面品質の低下につながる可能性があります。
適切な治具設計は、重要な加工領域へのアクセスを確保しつつ、十分な支持力と剛性を提供します。クランプ力は、ワークピースを変形させることなく動きを防止するために、慎重に制御する必要があります。効果的な治具は、振動を最小限に抑え、再現性を向上させ、生産工程全体を通して一貫した加工性能を維持するのに役立ちます。
CNCフライス加工において、冷却と潤滑は熱を制御し摩擦を低減する上で極めて重要な役割を果たします。効果的な冷却液供給が行われないと、過度の高温によって工具が損傷したり、加工物が変形したり、加工精度が低下したりする可能性があります。
切削油は、工具寿命の延長、表面仕上げの向上、および切りくず排出の促進に役立ちます。一般的なクーラント供給方法には、液状冷却、高圧クーラントシステム、ミスト冷却、および工具内部クーラント供給などがあります。適切な熱管理と切りくず除去は、安定した切削条件と一貫した部品品質の維持に役立ちます。
製造環境は、特に高精度が求められる用途において、CNCフライス加工の精度に大きな影響を与える可能性があります。温度変動は、機械部品、工具、および加工対象物の熱膨張を引き起こし、寸法のばらつきにつながる可能性があります。
過度の湿度は腐食や材料の不安定化につながる可能性があり、粉塵や汚染物質は機械の性能や測定精度に影響を与える可能性があります。管理された生産環境を維持することで、長期的な加工精度の安定性を確保できます。
CNC加工は高度に自動化されているものの、最適な結果を得るためには熟練したオペレーターが不可欠です。経験豊富な機械工は、加工条件がどのように相互作用するかを理解しており、製品の品質に影響を与える前に潜在的な問題を特定することができます。
正確な機械設定、適切な工具選定、そして継続的な工程監視は、安定した加工性能に貢献します。予防保全プログラムは、予期せぬダウンタイムを削減し、機械精度を維持することで、信頼性をさらに向上させます。
品質管理は、機械加工部品が常に設計仕様と顧客要求を満たすことを保証します。現代の製造業者は、最終検査だけに頼るのではなく、生産工程全体に検査手順を組み込んでいます。初回製品検査（FAI）は、本格的な生産開始前に工程の準備状況を確認します。
工程内検査は、問題点を早期に発見し、不良品や手直しを削減するのに役立ちます。三次元測定機（CMM）は高精度な寸法検証を提供し、統計的工程管理（SPC）は製造業者が傾向を監視し、ばらつきを減らし、生産全体の一貫性を向上させるのに役立ちます。
現代の製造業は、加工精度、生産性、信頼性を向上させる先進技術を急速に導入している。これらの革新技術は、製造業者がますます複雑化する生産要件に対応しつつ、高い品質基準を維持するのに役立つ。
人工知能は、工具監視機能と予知保全機能を向上させることで、CNC加工を変革しつつあります。AIシステムはリアルタイムの生産データを分析し、異常な状態が検出されると、深刻な品質問題が発生する前にオペレーターに警告を発します。
適応型加工システムは、リアルタイムの加工条件に基づいて切削パラメータを自動的に調整します。例えば、工具の摩耗や材料の硬度といった要因が生産中に変化した場合、これらの調整によって安定した切削条件が維持され、加工プロセス全体を通して一貫した製品品質が確保されます。
デジタルツイン技術は、生産開始前に加工プロセスの仮想的な表現を作成します。実際の加工が始まる前に潜在的な問題を特定することで、製造業者は生産リスクを低減し、初回加工成功率を向上させることができます。デジタルツインは、プロセスの最適化や継続的な改善活動も支援します。
インダストリー4.0は、機械、センサー、ソフトウェア、生産システムを統合した、接続されたデジタル環境を実現します。接続された製造環境により、企業は生産プロセス全体にわたってパフォーマンスを継続的に監視し、データに基づいた改善を行うことができます。
メリットは以下のとおりです。
一流のCNCメーカーは、高品質な結果を得るには高度な設備だけでは不十分であることを理解しています。生産の成功は、綿密な計画、高度なエンジニアリング技術、そして継続的な品質改善にかかっています。いくつかの戦略は、加工不良を最小限に抑え、一貫性を向上させるのに役立ちます。
生産開始前に、エンジニアは部品設計を綿密に検討し、製造上の潜在的な課題を特定する。
このレビューには通常、以下の内容が含まれます。
潜在的な問題を早期に特定することで、製造工程の後半で発生する高額な問題を防ぐことができます。
DFM解析は、部品がCNC加工に最適化されていることを保証します。エンジニアは、特定の形状を効率的に製造できるかどうか、また品質基準を維持できるかどうかを評価します。必要に応じて設計を変更することで、製造業者は加工性を向上させ、コストを削減し、製品品質を高めることができます。
最新のシミュレーションソフトウェアを使用することで、製造業者は生産開始前に加工工程をデジタル的にテストできます。これにより、生産リスクが低減され、加工全体の信頼性が向上します。
CNCフライス加工において、適切な工具を選ぶことは最も重要な決定事項の一つです。適切な工具を選択することで、加工の安定性が向上し、工具寿命が延び、最終製品の品質が向上します。
品質保証は、最終検査段階だけでなく、製造工程全体を通して適用されるべきです。この包括的なアプローチにより、製造業者は品質の一貫性を維持しながら、欠陥や手直しを削減することができます。
CNCフライス加工の品質を左右する適切な要素を選択することは、高精度、安定した性能、そして一貫した生産結果を実現するために不可欠です。機械の状態、切削工具、材料の選定、プログラミングの品質、そして工程管理はすべて、最終的な加工結果を決定する上で重要な役割を果たします。これらの要素を適切に最適化することで、製造業者は欠陥を大幅に削減し、表面仕上げを向上させ、全体的な効率を高めることができます。
CNCヤンセン現代の製造要件を満たすように設計された、信頼性が高く高性能なCNC加工ソリューションを提供します。精度、安定性、コスト効率に重点を置き、 CNCヤンセン様々な産業用途において、企業の加工精度向上と生産性向上を支援します。
CNCフライス加工の性能向上や製造効率の改善をお考えでしたら、お客様の加工ニーズに最適なソリューションをご提案いたしますので、ぜひ当社までお問い合わせください。
