機械加工における多くの問題は、機械自体に起因するのではなく、加工方法の選択ミスに起因します。表面仕上げの悪さ、加工時間の長さ、工具の過剰な摩耗などに悩まされた経験があるなら、正面フライス加工と周辺フライス加工の違いが原因かもしれません。
どちらも一般的なCNCフライス加工ですが、目的が異なり、得られる結果も異なります。それぞれの方法をいつ使うべきかを理解することで、部品の品質向上、加工効率の向上、そして生産コストの削減につながります。
このガイドでは、正面フライス加工と周辺フライス加工の主な違いを詳しく解説し、それぞれの加工方法がどのような場面で最適なのかを説明し、次の機械加工プロジェクトに最適なアプローチを選択できるようお手伝いします。

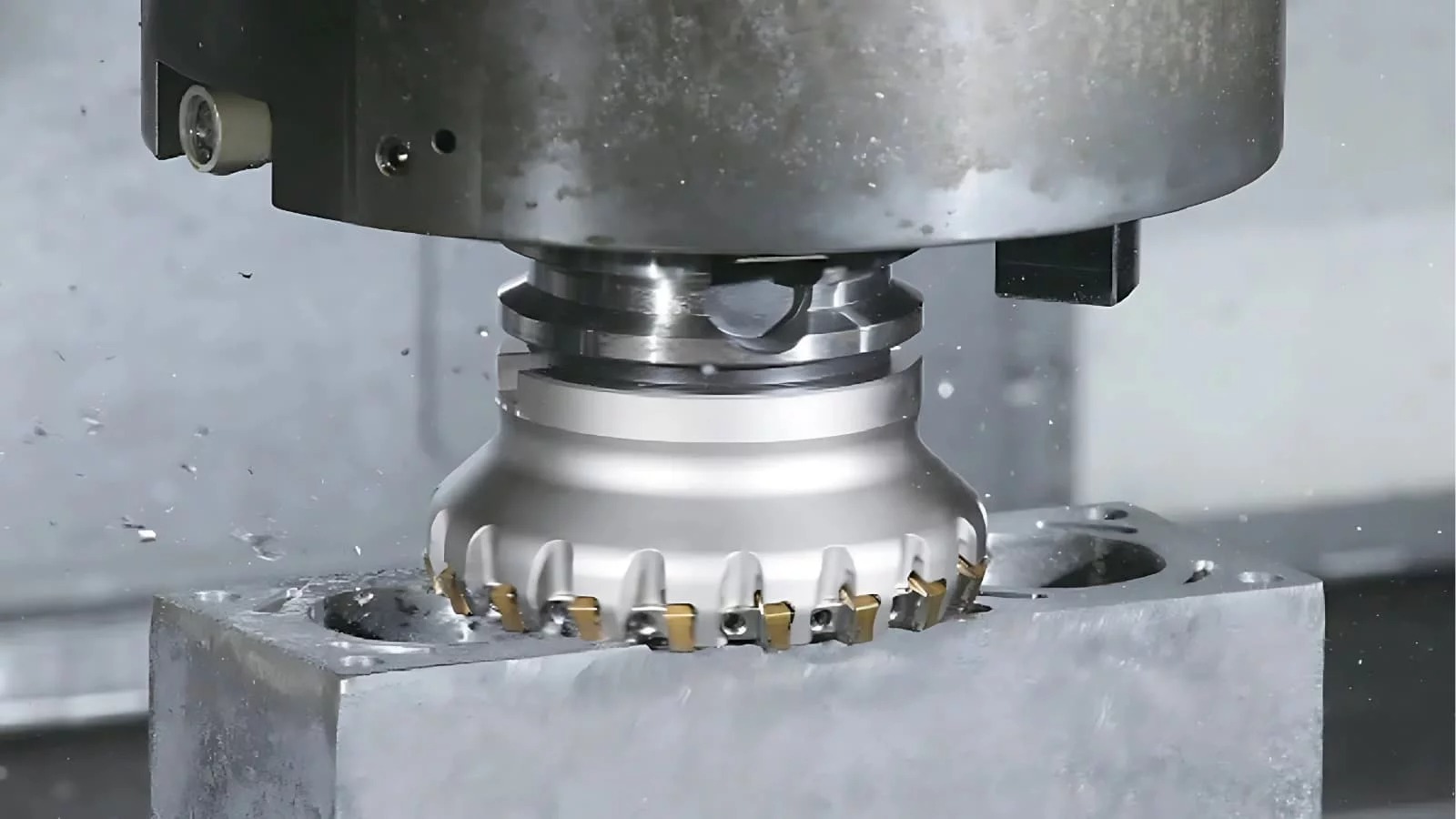

正面フライス加工は、切削作用が主にフライス盤の刃先（端面）によって発生する機械加工プロセスです。カッターはワークピースの表面に対して垂直に回転し、材料を除去して滑らかで平坦な仕上げ面を作り出します。これは、最も一般的なフライス加工の1つです。 CNC加工センター.
正面フライス加工では、カッターがワークピースの上面に接触します。切削の大部分はカッターの正面にあるインサートによって行われ、外周部のインサートは表面仕上げの向上に役立ちます。カッターがワークピース上を移動するにつれて、均一な層の材料が除去されるため、大きな平面の加工に最適です。
高い材料除去率により、大型表面の加工速度を向上させる。
優れた表面仕上げにより、追加の仕上げ工程の必要性を低減します。
安定した切削性能、特に剛性の高いCNC加工センターと組み合わせた場合に優れた性能を発揮します。
荒加工および中仕上げ加工に適しており、加工効率全体の向上に貢献します。
正面フライス加工は、平坦で正確な表面が必要とされるあらゆる場面で広く用いられています。代表的な用途としては以下のようなものがあります。
生産性と表面品質を重視する製造業者にとって、正面フライス加工は、広い平面を効率的に加工するための第一選択肢となることが多い。

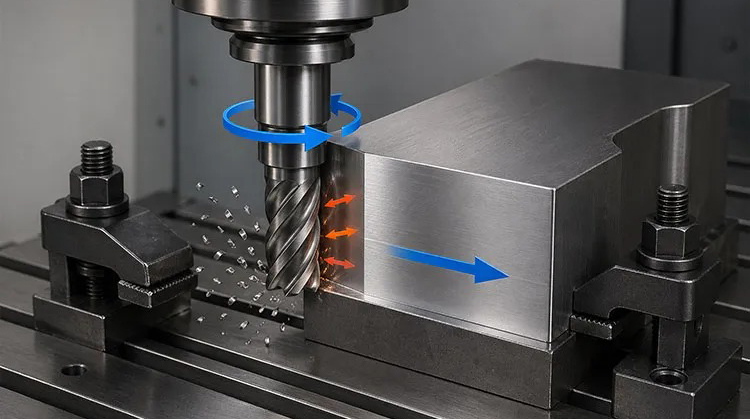

周辺フライス加工（スラブフライス加工とも呼ばれる）は、フライス盤の外周にある刃によって主に切削を行う加工方法です。正面フライス加工とは異なり、フライス盤はワークピースの表面と平行に回転するため、エッジ、溝、肩部、複雑な形状の加工に最適です。
周辺フライス加工では、工具の側面切削刃がワークピースに沿って移動するにつれて、材料を連続的に除去します。切削作用が工具の外径に集中するため、この方法は側壁寸法と形状精度をより正確に制御できます。
側壁およびプロファイルの寸法精度が非常に高い。
溝、溝加工、肩部加工に適しています。
複雑な輪郭やエッジ形状をより正確に制御できます。
幅広いエンドミルに対応しているため、様々な加工作業に適しています。
周辺フライス加工は、大きな平面ではなく、正確な側面形状が求められる部品によく用いられます。代表的な用途としては、以下のようなものがあります。
プロジェクトで正確なエッジ、詳細なプロファイル、または複雑な形状が求められる場合、周辺フライス加工は通常、より効果的な加工方法です。
一見すると、正面フライス加工と周辺フライス加工は似ているように見えるかもしれません。どちらも回転する切削工具を使って材料を除去するからです。しかし、切削工具がワークピースに接触する方法は全く異なり、それが加工効率、表面仕上げ、精度、そして加工できる形状の種類に直接影響を与えます。
両者の違いを最も簡単に理解する方法は次のとおりです。正面フライス加工は主に平面の加工に用いられるのに対し、周辺フライス加工はエッジ、溝、形状の加工に適しています。以下の比較表は、主な違いを明確に示しています。
特徴 | 正面フライス加工 | 周辺フライス加工 |
切断位置 | カッター面の刃先 | カッターの周囲に刃先がある |
カッターの向き | 加工物の表面に対して垂直 | 加工物の表面と平行 |
主な目的 | 大きな平面の機械加工 | エッジ、スロット、ショルダー、プロファイルの機械加工 |
表面仕上げ | 平らな面で非常に優れています | 側壁や輪郭部への対応に優れている |
材料除去率 | 高い | 適度 |
寸法精度 | 平らな状態を保つのに良い | 側壁と形状の精度が向上します |
一般的なツール | 正面圧延機、殻付き圧延機 | エンドミル、側面切削工具、スラブミル |
最適なアプリケーション | 表面仕上げ、粗加工、半仕上げ | 溝加工、プロファイリング、輪郭加工、肩部フライス加工 |
万能な「より良い」選択肢というものは存在しません。最適な選択は、加工する部品によって異なります。
広い平面から材料を素早く除去し、滑らかな仕上がりを実現したい場合は、正面フライス加工を選択してください。
部品の側面、スロット、溝、または複雑な輪郭が精密に加工される必要があり、寸法精度が材料除去速度よりも重要な場合は、周辺フライス加工を選択してください。
多くのCNC加工プロジェクトでは、これら2つのフライス加工法は別々にではなく、組み合わせて使用されます。一般的なワークフローとしては、正面フライス加工で平坦な基準面を作成し、その後、周辺フライス加工で部品のエッジ、ポケット、および細部を加工します。両方のプロセスを組み合わせることで、高い部品品質を維持しながら加工効率を向上させることができます。
もちろんです。実際、ほとんどのCNC加工プロジェクトでは、正面フライス加工と周辺フライス加工の両方が用いられ、どちらか一方だけに頼ることはありません。それぞれの加工方法には異なる目的があり、それらを組み合わせることで、効率性、精度、表面品質の最適なバランスを実現できることが多いのです。
一般的な機械加工プロセスは次のようになります。
例えば、金型プレートを加工する場合、通常はまず上面を正面フライス加工して平面度を確保します。その後、ポケット、リブ、側壁を周辺フライス加工で加工し、必要な形状と精度を実現します。
それぞれの加工方法が最適な場面で活用することで、製造業者は加工時間の短縮、部品品質の向上、工具の不要な摩耗の低減、そしてCNC加工センターの有効活用を実現できます。正面フライス加工と周辺フライス加工は互いに競合するのではなく、連携してより効率的で信頼性の高い加工結果を生み出します。
1. 正面フライス加工は周辺フライス加工よりも優れていますか？
必ずしもそうとは限りません。どちらの方法もあらゆる状況で優れているわけではありません。正面フライス加工は大きな平面を素早く加工するのに最適ですが、周辺フライス加工は正確な側壁、溝、複雑な形状の加工に適しています。どちらを選ぶべきかは、部品の形状と加工目的によって異なります。
2. 同じフライス工具で正面フライス加工と周辺フライス加工の両方を行うことは可能ですか？
一部のエンドミルは小型部品であれば両方の加工が可能ですが、専用工具の方が通常はより良い結果が得られます。フェースミルは効率的な表面加工に最適化されている一方、エンドミルとサイドカッターはプロファイル加工、溝加工、側壁加工用に設計されています。
3. どちらのフライス加工方法がより優れた表面仕上げを実現しますか？
加工する面によって異なります。正面フライス加工は一般的に、大きな平面に対してより滑らかな仕上がりを実現しますが、側面フライス加工は、側壁や輪郭部においてより優れた仕上がりと寸法精度を提供します。
4. 正面フライス加工は周辺フライス加工よりも速いですか？
大きな平面を加工する場合、はい。正面フライス加工は複数の切削刃を用いて効率的に材料を除去するため、高い材料除去率を求める場合に最適な方法です。周辺フライス加工は一般的に速度は遅くなりますが、細かい形状を加工する際に優れた制御性を発揮します。
5. 正面フライス加工と周辺フライス加工は、どのような場合に併用すべきですか？
多くのCNC加工部品は、両方の加工工程を必要とします。一般的なアプローチとしては、まず正面フライス加工で平坦な基準面を作成し、次に周辺フライス加工で溝、ポケット、肩部、プロファイルなどを加工する方法があります。この2つの方法を組み合わせることで、加工効率と部品全体の品質の両方が向上します。
6. 正面フライス加工と周辺フライス加工の両方に適したCNCマシンはどのようなタイプですか？
安定したスピンドルと高精度な位置決めシステムを備えた高剛性CNCマシニングセンターは、どちらの加工も効率的に処理できます。平面加工でも複雑な形状加工でも、機械の剛性と安定性は、一貫した精度と表面品質を実現するための鍵となります。
正面フライス加工と周辺フライス加工は、競合する加工方法ではなく、互いに補完し合う加工方法です。正面フライス加工は、大きな平面を迅速に加工する場合に最適な方法であり、一方、周辺フライス加工は、溝、側壁、複雑な形状に必要な精度を実現します。
どの方法が優れているかを問うのではなく、加工作業に最適な方法に焦点を当てましょう。適切なフライス加工戦略を選択することで、表面品質の向上、サイクルタイムの短縮、不要な工具摩耗の削減が可能になります。
正面フライス加工と周辺フライス加工の両方で安定した性能を発揮するCNCマシニングセンターをお探しなら、Yangsenは様々な生産ニーズに対応できるよう、垂直型、水平型、ガントリー型、5軸型など幅広いマシニングセンターを取り揃えています。お客様の材料、部品形状、加工要件に最適なソリューションを見つけるために、ぜひ当社チームまでお問い合わせください。
