横型マシニングセンタは、水平主軸配置、多軸連動機構、自動工具交換機能を備えた高精度CNC工作機械であり、複雑な部品の効率的な加工に特に適しています。航空宇宙、自動車製造、金型製造などの分野で広く使用されており、大型ワークピースを容易に扱い、多面的な加工を実現できます。特に、フライス加工、穴あけ、ボーリング、リーマ加工、タッピング、二次元および三次元面の加工など、多面的な部品の複雑な加工に適しています。縦型マシニングセンタと比較して、横型マシニングセンタは切りくず排出性と安定性に優れており、大規模生産と高精度が求められる場面に特に適しています。

この機械は誰のためのものですか？

横型マシニングセンタ（HMC）

横型マシニングセンタ 主軸軸が作業台と平行なマシニングセンタ工作機械を指します。

大型部品の加工が可能で、インデックス送りや回転も行えます。フライス加工、穴あけ加工、ボーリング加工、リーマ加工、タッピング加工、二次元および三次元表面加工など、複数の加工面を持つ部品の複合加工に最適です。

一度のクランプで箱を完成させることができる。

車体穴加工において優れた性能を発揮し、特に平面加工は箱型車体穴の旋削・ボーリング加工に適しており、自動車、内燃機関、家電製品、一般機械などの産業で幅広く使用されています。

デュアルパレット横型マシニングセンタの動作例

Yangsenの横型CNCマシンを選ぶ理由

弊社ではどのようなサービスを提供できますか？

横型マシニングセンタの特長：

1. 精度向上：

横型マシニングセンタ（HMC）は、主軸ヘッドとテーブルを水平方向に容易に移動させることができます。これにより、切削工具を用いて部品を加工する際に、より高い精度を実現できます。

2. 処理速度の向上：

横型マシニングセンタは、主軸ヘッドとテーブルが独立して移動し、ワークピースを垂直方向に搬送できるだけでなく、複数のワークピースを同時に加工できるため、高い生産性を実現し、処理時間と生産時間を短縮できます。

3. より一般的な用途：

横型マシニングセンタは、より多くの工具を装備でき、1回の工程でより多くの作業を行うことができます。切削工具を迅速に交換できるため汎用性が高く、形状やサイズの異なる様々なワークピースに対応できます。

4. 高品質部品加工においてより経済的：

CNCプログラミング機能のおかげで、この機械は複数の部品に対して同じ加工操作を正確に繰り返すことができます。これらの機能すべてにより、横型マシニングセンタは、可能な限り経済的な方法で高品質な部品を生産するための理想的な機械となっています。

5. 切削工具の寿命が延びる：

さらに、横型マシニングセンタは、従来型機械と比較して工具寿命の向上と精度の向上を実現するように設計されています。サーボモーター制御システムなどの先進的な機能により、切削時間を最大限に延ばし、製造される部品の精度を高めることができます。

これらの特長すべてにより、横型マシニングセンタは、最高品質の精密部品を大量生産するのに最適な選択肢となります。

したがって、横型マシニングセンタは高精度加工に最適な選択肢です。最も要求の厳しい作業にも対応でき、現代の製造工場に最適な機械と言えるでしょう。

横型マシニングセンタの分類：

横型マシニングセンタは、コラムが移動するかどうかによって、固定コラム型と移動コラム型に分類される。

1. 固定列タイプ：

1. 作業台は横方向、X方向、Z方向に移動し、スピンドルボックスはY方向に移動します。中型から複雑な部品の穴あけ加工やフライス加工など、複数の工程を組み合わせた加工に適しています。

2. 主軸台は横方向、X方向、Z方向に移動し、作業台はY方向に移動します。小型から中型の部品の穴あけ加工やフライス加工など、複数の工程を組み合わせた加工に適しています。

3. スピンドルボックスは側面に吊り下げられており、コラムとスピンドルボックスはY方向とZ方向に移動します。このレイアウトはプレーナータイプの横型フライス盤や中ぐり盤に似ており、作業台はX方向に移動します。中型部品の中ぐり加工やフライス加工など、複数の工程を組み合わせた加工に適しています。

2. モバイルカラムタイプ:

1. かんなの種類：

ベッドはT字型で、ワークテーブルは前ベッド上でX方向に移動し、コラムは後ベッド上でZ方向に移動します。スピンドルボックスはコラム上に正吊り下げ式と横吊り式の2種類があり、Y方向に移動します。中型から大型部品、特に長尺部品の穴あけ加工やフライス加工など、多工程加工に適しています。

2. 柱の交差移動タイプ：

コラムはZ軸とU軸（X軸と平行）に移動し、スピンドルボックスはコラム上でY方向に移動し、ワークテーブルはフロントベッド上でX方向に移動します。中型から複雑な部品の穴あけ加工やフライス加工など、複数の工程を組み合わせた加工に適しています。

3. スピンドルラム送り方式：

スピンドルボックスはコラム上をY方向に移動し、スピンドルラムはZ方向に移動します。コラムはX方向に移動します。テーブルは固定式または回転式です。複数の作業テーブルを装備することも可能で、小型から中型の部品加工に適しており、ワークの積み下ろしと切削を同時に行うことができます。

横型マシニングセンタと縦型マシニングセンタの違い：

横型マシニングセンタには、YSHとYSHD（逆T型）の2つのシリーズがあります。

YSHシリーズは、T字型デザイン、ワークテーブル回転構造、超ワイドガイドウェイ構造、標準構成の高トルクモーター、高速モーターを搭載しています。交換用ワークテーブルは別途ご注文いただけます。当社の製品は、様々な複雑な部品の加工に適しており、自動車エンジン分野や5G分野のキャビティ加工において、最も選ばれている装置です。

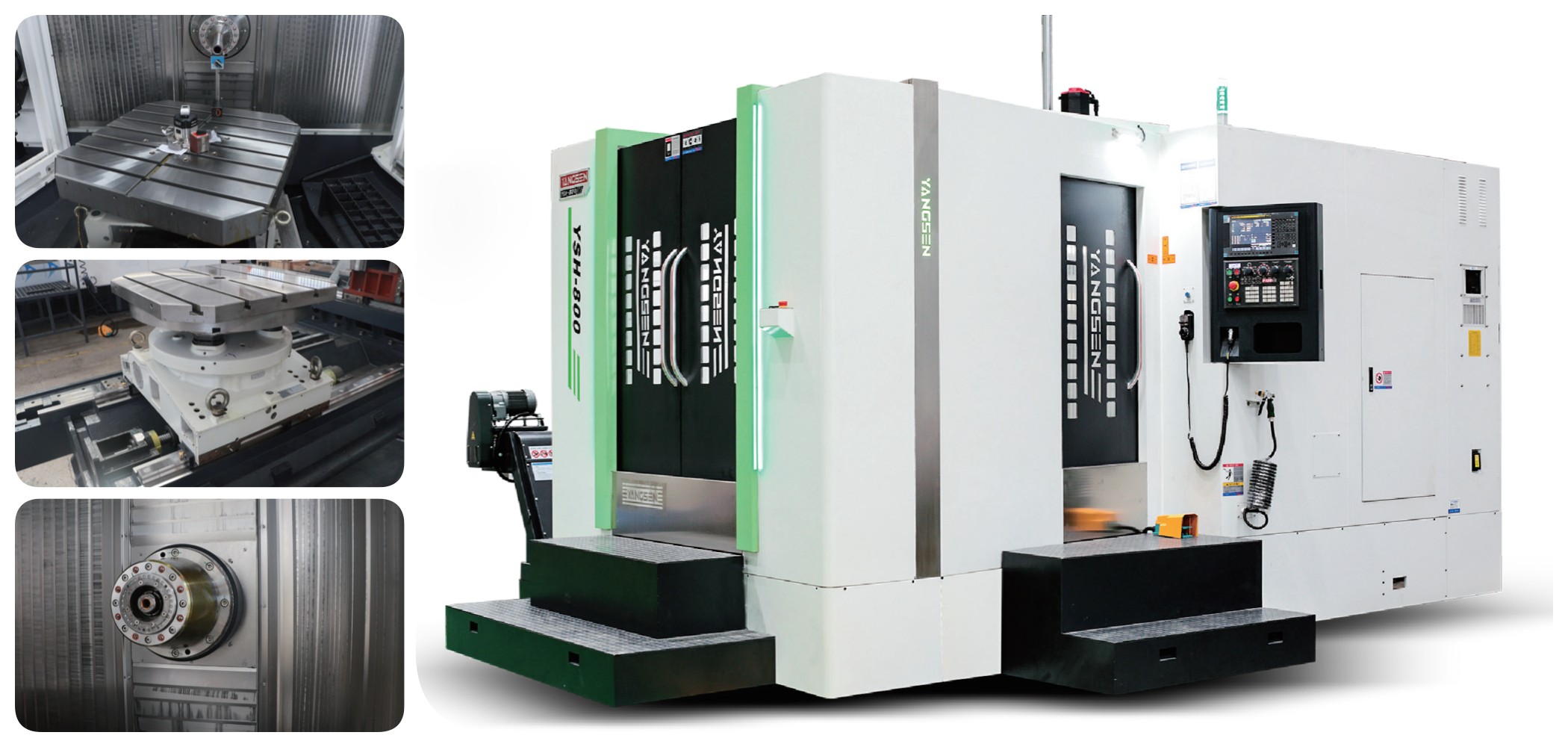

YSHシリーズ：

製品概要：

T字型ベッド：長期精度の向上（±0.005mmの保持力）；高速高精度を実現する移動慣性の低減。

X軸段差レール：柱の重心位置を下げることで反力抵抗が向上し、穴あけ精度が向上します。

最適化対象：複雑な箱型部品および構造部品の高精度なバッチ生産。

YSH横型マシニングフレーム機の特性：

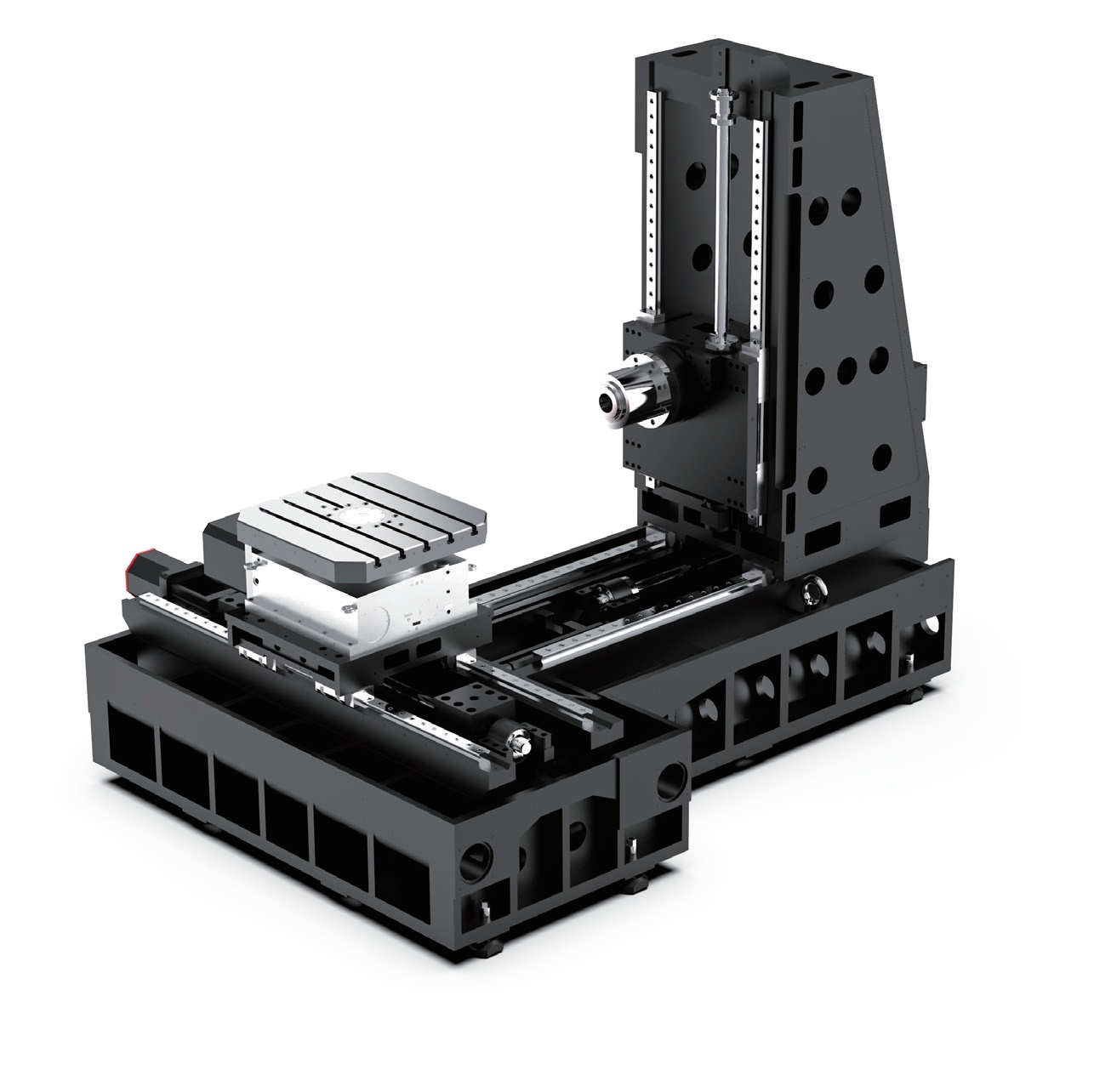

	機械ベッド、コラム 機械ベッドの安定性を向上させるため、柱は正三角形構造で、多層補強材が配置されている。 正のT字型構造ベッド、X軸段差レイアウト、拡大されたラインガイドウェイスパン、剛性支持。 高強度レックスロス製ローラーガイドを採用し、高い耐荷重性と安定した精度を実現しています。
	スピンドル 高剛性ベアリングを6個取り付けます。 外径190mm、台湾製オリジナルBBT50スピンドル。 スピンドルへの空気吹き込みにより、異物がスピンドル内部に入り込むのを防ぐ。 スピンドルには加工品質を向上させるためのリングスプレーが装備されています。 標準的なFANUC製大トルク広域モータβ ilP30/8000は、より強力な重切削能力を備えています。
	光学式リニアスケール オプションとして、ハイデンハイン社製、ファゴール社製の光学式リニアスケール（精度±5μm）をご用意しており、工作機械の位置決め精度を確保します。
	ダブル交換テーブル／4軸ターンテーブル ワークピース交換を実現し、加工効率を向上させる。 加工物は、容易に固定できるよう外側に配置されます。 高剛性合金製ターンテーブル、耐摩耗性、高精度位置決め。 強力なロック機構により変形を軽減し、重切削にも耐える。
	ツールマガジン 台湾製の周波数変換式ツールマガジンを使用することで、工具交換速度が速く安定しています。

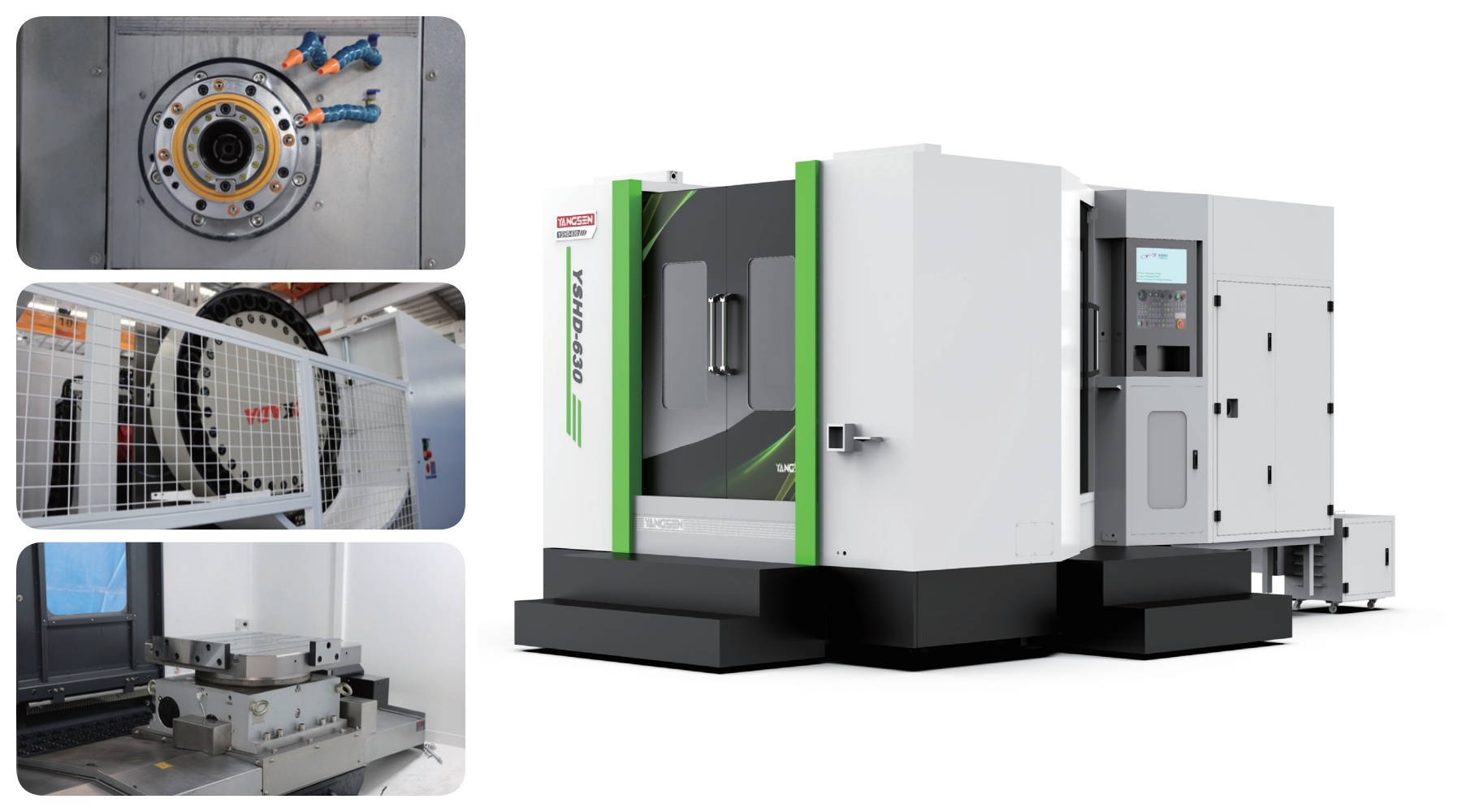

YSHDシリーズ：

製品概要：

逆T字型コラム設計：大型部品の加工および割り出し機能。

マルチプロセス加工：フライス加工、穴あけ加工、ボーリング加工、タッピング加工、2D/3D輪郭加工。

産業分野：自動車、航空宇宙、家電、一般機械。

YSHD-630の光機械特性：

ベッド構造 FEA最適化されたMリブ構造を備えた逆T字型ベース（静的剛性≧250 N/μm） 回転テーブル 高剛性ニッケルクロム合金銅製ウォームギア トリプルクラッチギア：±2秒角のインデックス調整 精度 オプションのハイデンハイン ファゴール製エンコーダ（±5μm） ATCオプション 油圧式スイングアームATC 24/40/60ツールマガジン スピンドル BBT50スピンドル（直径190mm、台湾製）： 高剛性ベアリング6個 迷路型鼻腔空気排出 高トルクモーター（6000rpm）

機械切削性能

シリンダーブロック	ポンプ本体	ギアボックスハウジング	油圧制御弁

YSHシリーズ：

YSHDシリーズ：逆T字型
