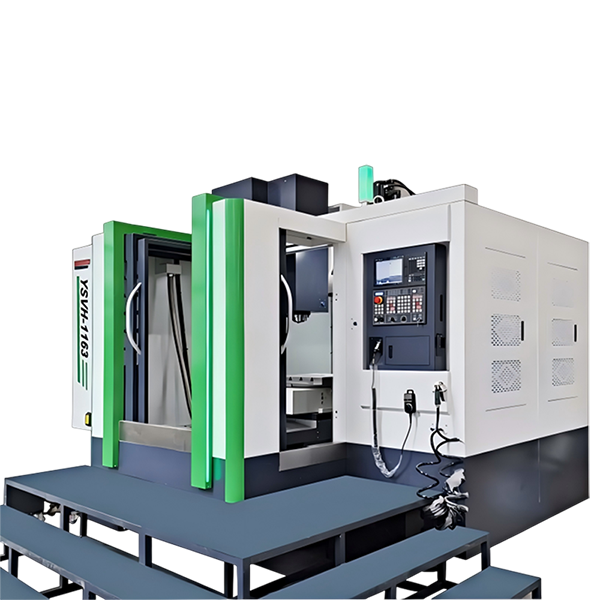

水平マシンセンターは、作業テーブルに平行なスピンドル軸を備えたCNC工作機械です。このタイプの工作機械は、主にボックスタイプの部品を処理するのに適しています。そのスピンドルは水平状態にあり、通常、インデックス作成と回転動きを実行できる正方形の作業テーブルがあります。これは、部品の複数の作業面の粉砕、退屈、リーミング、タッピング、2次元および3次元湾曲した表面などのマルチプロセス処理に非常に適しています。
最大。 X軸移動 :
1100mm最大。 Y軸移動 :
700mm/500mm最大。 Z軸移動 :
650mm最大ワーク長さ :
630mm最大ワーク幅 :
630mm最大ワーク重量 :
630kg応用 :
Auto Parts処理 :
Surface Milling, Drilling Holes, TappingYSVH-1163 水平マシンセンター機能
 |
最新の日本のM80A垂直および水平マシンボードシステムを採用しています。 T彼の機械加工プログラムは、垂直と水平の両方に共通しています 軸交換関数の軸交換コマンドは、機械加工プログラムやCAMソフトウェア後処理を変更せずに、軸名の切り替えを完了することができます 高速および高精度の互換性 垂直モードと水平モードの両方が高速および高精度モードをサポートして、機械加工の精度を確保する 垂直モードと水平モードを簡単に切り替えます コマンドからモードをすばやく切り替え、顧客が使用するのに便利です 垂直および水平関数は相互運用可能です 垂直モードと水平モードは、相互の関連性を確保するために同じ機能を達成できます |
YSVH-1163光学マシンの機能：
|
1.マシンには、スパイラルチップコンベヤーインターフェイスと切断されたフラッシングデバイスが装備されており、工作機械に対するチップの熱的影響を回避し、工作機械処理の高精度を確保するために、チップを時間内に自動的に放電します。 2。鋳造木型には、アルミニウム材の組み合わせ、樹脂の砂鋳造、およびワークベンチHT300が採用されています。
3.標準の台湾Xuyang CNCロータリーテーブルは、耐摩耗性があり耐久性があり、高いセグメンテーションの安定性を備えた高倍率のニッケルシルバー合金銅タービンを採用しています。二重強力なロックデバイス、超大きなロック表面、重い切断抵抗。 3つの高精度クラッチギアがポジショニングに使用され、繰り返されるポジショニングの精度は5インチに達します。 |
 |
機械切断性能
|
表面ミリング |
スチール45＃ |
掘削穴 |
スチール45＃ |
タッピング |
スチール45＃ |
|
深さを切る 7mm |
|
カッターの直径 Ø82 |
|
タッピング M36 |
|
|
カッター |
Ø120mm*5t |
カッター |
Ø82mm*2t |
カッター |
M36*3p |
|
スピンドル速度 |
420rpm |
スピンドル速度 |
500rpm |
スピンドル速度 |
120rpm |
|
餌 |
F500 |
餌 |
F100 |
餌 |
F480 |
|
幅 |
100mm |
幅 |
82mm |
幅 |
36mm |
YSVH-1163水平マシンcemterパラメーター
| 主題 | 仕様 | ユニット | 垂直タイプ | 水平タイプ |
| 旅行 |
垂直および水平X軸の移動（WorkTableの左と右） | mm | 1100 | |
| 垂直Y軸の移動（垂直スピンドルセンターの前後） | mm | 700 | ||
| 水平Y軸旅行（スピンドルボックスの上下） | mm | 500 | ||
| 水平Z軸旅行（スピンドルボックスの上下） | mm | 650 | ||
| 垂直および水平スピンドルの鼻からターンテーブル表面までの距離 | mm | 120-770 | 120-620 | |
| 水平スピンドルの鼻からターンテーブルの中心まで | mm | 170-870 | ||
| スピンドルの中心への垂直ガイド表面 | mm | 702 | ||
| スピンドルの鼻への水平ガイド表面 | mm | 305 | ||
WorkTable |
タレットワークテーブルエリア | mm | 630*630 | |
| 回転方法 | 油圧 | |||
| 等しい分数 | deg | 1*360° | ||
| ワークピースの最大回転直径 | mm | 1300 | ||
| 最大負荷容量 | KG | 600 | ||
スピンドル |
スピンドルテーパーホール（モデル/インストールサイズ） | mm | BBT40 | |
| スピンドル速度 | RPM | 10000 | ||
| スピンドル伝送方法 | ベルトタイプ | |||
| 餌 |
x/y/zn1軸ラピッドフィード | m/min | 36/36/30/30 | |
| 最大切断供給 | mm/min | 10000 | ||
ツールチェンジャー |
ツール変更方法 | サイドマウント/水平 | ||
| ツールホルダー仕様 | タイプ | BT40 | ||
| ツール容量 | ツール | 24 | ||
| 最大ツール直径（ツール付き） | mm | 78 | ||
| 最大ツール直径（ツールなし） | mm | 120 | ||
| 最大ツール長 | mm | 300 | ||
| 最大ツール重量 | kg | 7 | ||
| 最速のツール変更時間 | 秒 | 2.2 | ||
| モーター | スピンドルモーター | kw |
垂直 SJ-DG7.5/120 水平 SJ-DG7.5/120 |
|
| 各軸のサーボモーター | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| ウォーターポンプモーターの切断 | M/H-M | 4-60 | ||
正確さ |
位置決めの精度 | mm | ±0.005 | |
| ポジショニングの精度を繰り返します | mm | ±0.003 | ||
電力要件 |
電気要件 | 40 | ||
| 航空源の要件 |
6〜8 |
|||
サイズ |
長さ*幅*高さ | 3850*3200*3300 | ||
| 重さ | 10.8 | |||
|
アームタイプツールチェンジャー
自動潤滑システム
完全なエンクロージャーガード
|
硬いタッピング
電気キャビネットの熱交換
クーラントタンクとチップトレイ
|
ダウルは仕事の光を導いた
LED 3色警告灯
M30オートオフ
|
スピンドルノーズエアブロー
レベリングボルトとパッド
|
|
光学線形スケール
CTS
|
ツール破損システム
チェーンタイプチップコンベアシステム
|
オイルミストコレクター
オイルスキマー
|
ロータリーテーブル
ワークとツールプローブ
|
