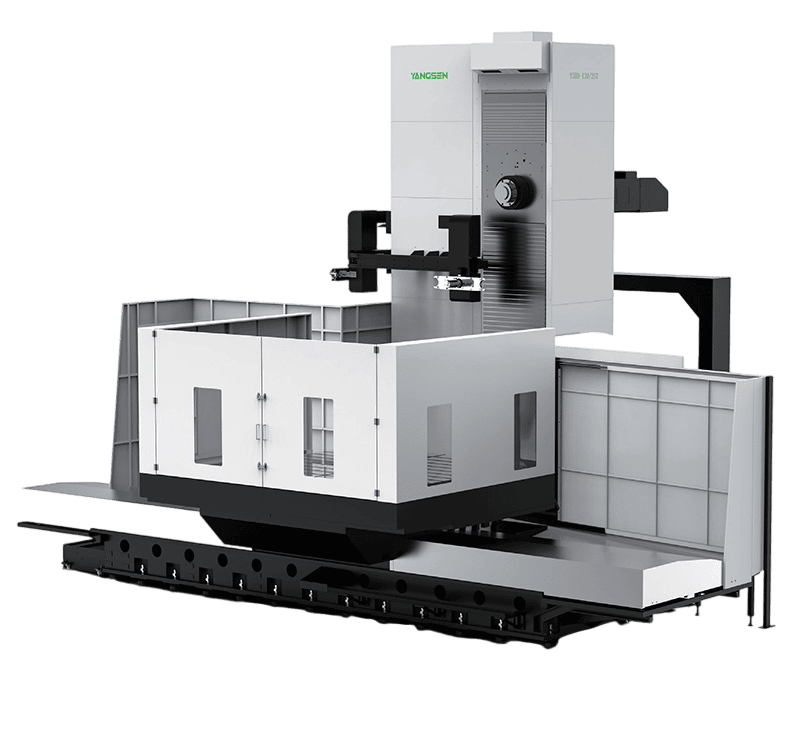

YSBD-160/20T横ボーリングマシンは、大型で重量のあるワークの重切削向けに設計されており、卓越した剛性、精度、そして切削安定性を実現します。大容量のワークテーブルを備えたこの横ボーリングマシンは、高荷重にも対応できるため、エネルギー、重機製造、造船、大型構造部品の製造などの業界に最適です。
最大。 X軸移動 :
4000mm最大。 Y軸移動 :
3000mm最大。 Z軸移動 :
1500mm最大ワーク長さ :
2500mm最大ワーク幅 :
2500mm最大ワーク重量 :
54T応用 :
Auto Parts処理 :
Surface Milling, Drilling Holes, Tapping横型ボーリングフライス加工センター 構造特性
これ 水平ボーリングマシン 装備されている 高精度回転作業台 フィーチャリング 4 × 90°テーパーピン位置決め と組み合わせる 自動油圧ロック多面加工時の繰り返し位置決め精度を保証します。
テーブルは デジタル制御ACサーボモーター そして 精密ウォームギア伝動システム効果的な バックラッシュ補正 滑らかな回転運動を実現しています。B軸には 輸入油圧ディスク式クランプシステム 採用され、優れたクランプ力で完全にサポートします 強力な切削条件下での重切削ボーリングおよびフライス加工.
水平ボーリングフライス盤の特徴:

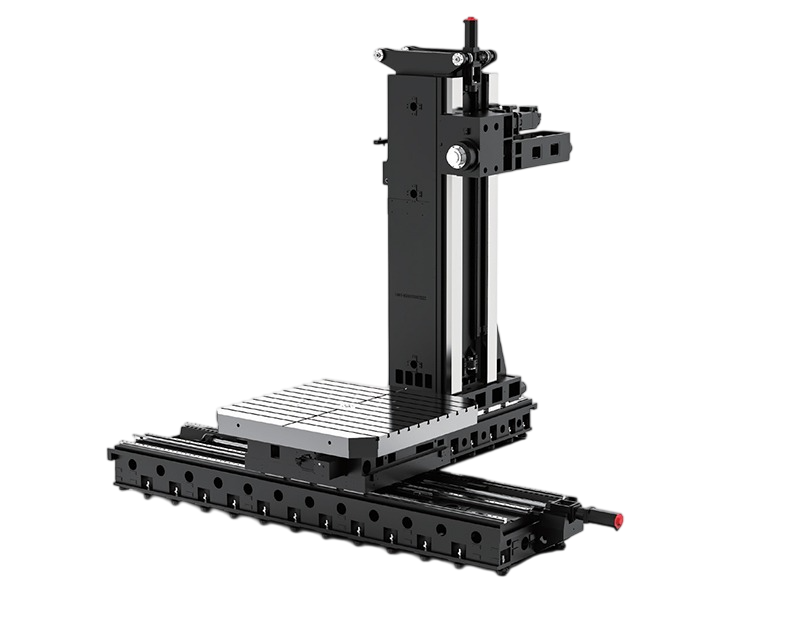

高剛性鋳鉄製機械ベッド＆コラム
この水平中ぐりフライス盤の主な構造部品は、アルミニウムと木材を組み合わせたパターンと樹脂の砂型鋳造プロセスによって製造された HT300 高強度鋳鉄を使用して製造されています。
緻密な焼成と応力緩和処理を施した鋳物は、優れた剛性、振動吸収性、寸法安定性を備え、高精度・高負荷加工のための強固な基盤を形成します。この堅牢な構造設計は、機械の耐久性を大幅に向上させ、要求の厳しい産業用途において長期的な精度を保証します。
効率的なチップ除去と熱制御システム
長期的な加工精度を維持するために、機械構造は予約されたスパイラルチップコンベアインターフェースを備えた設計になっており、自動チップ排出システムをシームレスに統合できます。
高効率切削液フラッシング装置は、切削領域から切りくずを連続的に除去し、切りくずの堆積を防ぎ、機械構造への熱影響を軽減します。この設計により、安定した熱制御、優れた表面仕上げ、そして長時間加工サイクルにおける一貫した精度を実現します。
パラメータ
| プロジェクト | 仕様 | ユニット | YSBD-160/20T |
| 旅行 | X/Y/Z/W軸 | mm | 4000/3000/1500/700 |
| スピンドルノーズから作業台まで | mm | 95-3095 | |
| スピンドル中心からコラムまで | mm | -25-2375 | |
| X/Y/Zガイドウェイ | ローラーガイド | ||
| 作業台 | 作業台サイズ（LW） | mm | 2500*2500 |
| 最大テーブル荷重 | kg | 20000 | |
| テーブルネジ | 番号/mm | 0.001 | |
| スピンドル | スピンドルタイプ（型番/取付サイズ） | mm | BT50 |
| スピンドル速度 | 回転数 | 3000 | |
| スピンドルドライブタイプ | ギアタイプ | ||
| ボーリングバー径 | mm | 160 | |
| 送り速度 | 高速移動(X/Y/Z) | メートル/分 | 10/10/10/8 |
| 切削送り速度（X/Y/Z） | mm/分 | 10/10/10/5 | |
| 道具 チェンジャー （オプション） | 自動工具交換装置 | トラックタイプ | |
| ツールシャンクの種類 | タイプ | BT50 | |
| ツール収納容量 | ツール | 40 | |
| 最大工具径（隣接） | mm | 125 | |
| 最大工具径（空） | mm | 250 | |
| 最大工具長 | mm | 500 | |
| 最大ツール重量 | Kg | 25 | |
| 最速の工具交換時間 | 秒 | 14 | |
| モーター | スピンドルモーター | kw | AiI30/7000 |
| 3軸サーボモーター | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| ウォーターポンプモーターの切断 | m/hm | 4-60 | |
| 正確さ | X/Y/Z/W 位置決め精度 | mm | 0.015/0.012/0.01 |
| X/Y/Z/W繰り返し位置決め精度 | mm | 0.008/0.0080.005 | |
| 力 必須 | 電力要件 | キロワット時 | 95 |
| 空気圧要件 | kg/cm | 6^8 | |
| 他の | 外形寸法（長さ/幅/高さ） | mm | 9000*8800*6100 |
| 総重量 | t | 54 |
標準アクセサリ
| ARM型ツールチェンジャー | リジッドタッピング | デュアルLED作業灯 | Sp内鼻エアブロー |
| 自動潤滑システム | 電気キャビネットの熱交換 | LED 3色警告灯 | レベリングボルトとパッド |
| セミエンドガード | クーラントタンクとチップトレイ | M30 自動オフ | 回転テーブル |
オプション
| 光学式リニアスケール | ツール破損システム | オイルミストコレクター | ワークピースとツールプローブ |
| CTS | チップコンベアシステム | オイルスキマー | 自動車部品プローブ測定システム |
