CNCタッピングマシンは、高光沢製品と精密金型の加工に適しており、ほとんどの金属製品の穴あけ、フライス加工、中ぐり、絞りの機能を実現でき、中ぐり、さまざまな複雑なカム、プロトタイプ、ラミネートフィルム、アークの調整を完了することができます溝、その他の加工を正確かつ効率的に行います。
最大。 X軸移動 :
600mm最大。 Y軸移動 :
400mm最大。 Z軸移動 :
350mm最大ワーク長さ :
700mm最大ワーク幅 :
400mm最大ワーク重量 :
350KG応用 :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industry処理 :
Drilling, TappingCNCタッピングマシン 特徴
 |
設計によるシンプルさと効率性、穴あけおよびタッピング センターは、正確で高速な繰り返し加工プロセスに最適です。焦点を絞った穴あけおよびタッピング設計により、効率とねじ切り速度が最大化され、より硬い材料への穴あけが可能になります。 CNC タッピング マシンは、高精度金型、自動車、機関車、航空、計装、繊維、電子機器、精密ハードウェアなどの業界で、中小規模のハウジング、カバー、プレート、およびその他のバッチ部品の処理に広く使用されています。 、および機械製造。 機械のベッドは、高級な HT300 鋳鉄精密鋳造で作られています。 BT30 スピンドル速度は 20000rpm、モーターの出力は 5.5kw 21Tサーボソーサーツールチェンジャー搭載、ツールチェンジャー時間は1.8秒 急速排気量は60/60/48に達し、剛性タッピング速度は6000rpm。
|

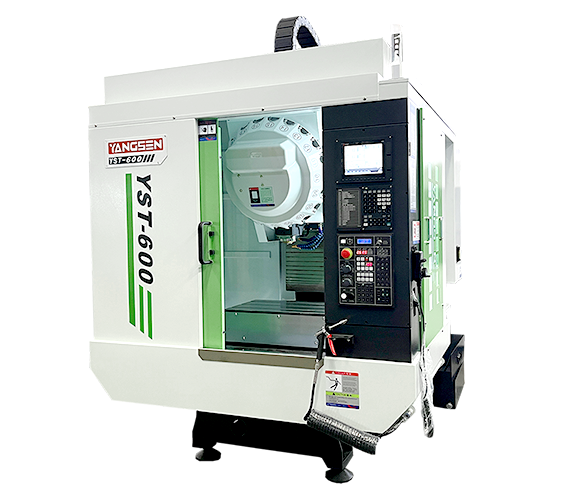

YST-600 CNCドリル＆タッピングセンターマシン 特徴
①。より高い Z 軸
Z軸の有効ストロークは410mm、主軸先端からテーブル面までの距離は150～560mm、4軸は昇降ブロックを追加せずに設置でき、工作機械の剛性に影響を与えません。
②。大きなテーブル
テーブルサイズ：1000X450mm。大型のワークテーブルにより、より大きな部品の処理が可能になります。
光学式リニアスケール
オプションの Heidenhain, Fagor 光学式リニア スケールは、±5um 未満の精度です。
③。安定したベース
V8共通ベース、1020mmスパン、高剛性、高精度ベッド。
④。強力なモーター
標準 20000rpm BT30 高速モーター、出力 5.5kw;大トルクモーター用のオプションの12000rpm、出力7.5kw。
工具交換速度が速い
21T サーボ工具マガジンを装備し、工具交換時間は 1.8 秒です。 X・Y軸早送り速度60m/分、Z軸早送り速度48m/分。
強力なスピンドル
YSV800構成 BBT40外径150mmで剛性を高め、ショートノーズ主軸、ベアリング5個、クーラントノズル。
アップグレード構成
ドイツの Rexroth ローラー リニアガイドウェイ、台湾のサーボ ツール マガジン、台湾のスピンドル。
美しい外観
ヨーロッパとアメリカ風の板金デザイン、美しく実用的。
CNC掘削およびタッピングマシン パラメーター
| モデル | YST-600 | ||
| 主題 | 仕様 | 単位 | |
| 旅行 | X/Y/Z軸 | mm | 600/400/350 |
| スピンドルノーズからワークテーブルまで | mm | 145-495 | |
| スピンドル中心からコラム | mm | 420 | |
| 三軸ガイドウェイ | ボールリニアガイドウェイ | ||
| 仕事台 | ワークテーブルサイズ (L*W) | mm | 700×420 |
| テーブルの最大積載量 | kg | 350 | |
| Tスロット | mm | 3-14x125 | |
| スピンドル | スピンドルテーパー | タイプ | BT-30 |
| 主軸速度 | rpm | 20000 | |
| 主軸駆動方式 | DDS | ||
| 送り速度 | 早送り(X/Y/Z) | メートル/分 | 60/60/48 |
| 切削送り(X/Y/Z) | メートル/分 | 10 | |
| ツールチェンジャー | 自動ツールチェンジャー | ファストホイール | |
| ツールシャンクの種類 | タイプ | BT-30 | |
| 工具収納量 | ピース | 21 | |
| 最大。工具径 (隣接) | mm | 60 | |
| 最大。工具径（空） | mm | 80 | |
| 最大。工具の長さ | mm | 200 | |
| 最大。ツール重量 | kg | 3.5 | |
| 工具交換時間 | 秒 | 1.8 | |
| モーター | スピンドルモーター | kw | 5.5 |
| 3軸サーボモーター | kw | 1.5/1.5/3.0 | |
| 正確さ | 正確さ | mm | ±0.005 |
| 再現性 | mm | ±0.003 | |
| 必要な電力 | 電力要件 | クヴァ | 15 |
| 空気圧要件 | kg/cm² | 6^8 | |
| その他 | 外形寸法（長さ×幅×高さ） | mm | 2000x2650x2750 |
| 総重量 | t | 3.6 | |
|
安全ドア
自動潤滑システム
完全なエンクロージャーガード
|
リジッドタッピング
電気キャビネットの熱交換
クーラントタンク＆チップトレイ
|
デュアル LED ワークライト
LED 3色警告灯
スピンドルオイルクーラー
|
スピンドルノーズエアブロー
レベリングボルトとパッド
M30オートオフ
|
|
光学式リニアスケール
チップ搬送システム
|
工具折損プローブ
オイルスキマー
|
オイルミストコレクター
ワーク＆ツールプローブ
|
CTS
ロータリーテーブル、回転盤
|
