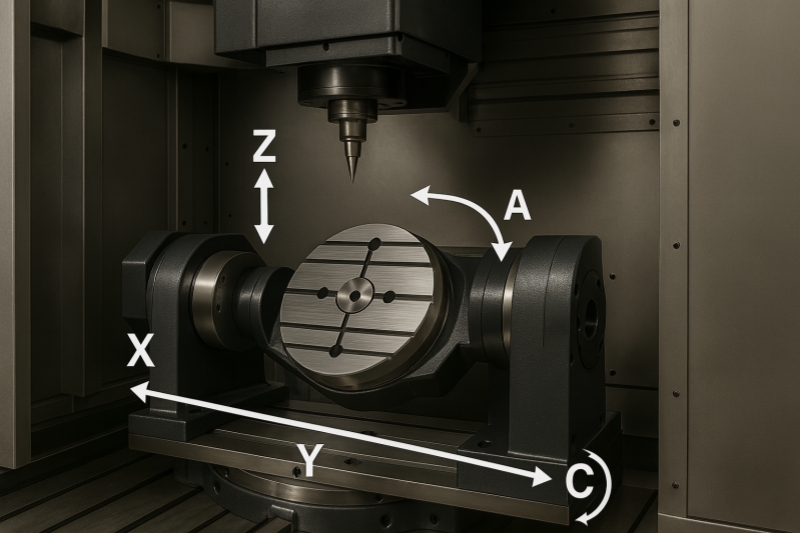

トラニオンテーブル式マシニングセンタは、傾斜回転テーブル（A軸）と回転プラッター（C軸）を統合した5軸CNC工作機械の一種です。この構造により、切削工具が同時に移動しながらワークピースを傾斜・回転させることが可能となり、1回の段取りで多面加工を行うことができます。
従来の3軸または4軸加工機と比較して、トラニオン式5軸設計は、複雑な角度へのアクセス性が向上し、位置決め誤差が低減され、加工精度、再現性、および効率が向上します。
トラニオンテーブル式加工センターは、航空宇宙部品、インペラ、ロボット部品、および厳しい公差、滑らかな表面遷移、複雑な形状を必要とする精密機械部品の製造に広く使用されています。
Yangsenのトラニオン式5軸マシニングセンタは、高性能なダイレクトドライブ式回転テーブルと堅牢な機械構造を組み合わせることで、安定した高精度5軸加工を実現します。このシリーズの全モデルは、コンパクトなクレードル型（トラニオン式）テーブルを採用しており、A軸とC軸の同時動作が可能となるため、複雑な部品も1回の段取りで高精度かつ効率的に加工できます。
製品ラインナップには、ドリルタップ式5軸加工センター、立型5軸加工センター、ラム式5軸モデル、ブリッジ型構造、大型ガントリー型構成が含まれます。シリーズ全体を通して、これらの機械はパンフレットに記載されている主要な技術要素を共有しています。
1. バックラッシュゼロで高い動的応答性を備えた高性能ダイレクトドライブ（DD）ロータリーテーブル。
2. ヘリンボーン柱、広スパンガイドウェイ、強化鋳造部品など、高剛性構造設計。
3. BT30/BT40/BBT40やHSK-A63/HSK-A100などの高速スピンドルオプション。
4. 重量を最適化した可動部品により、動的性能を向上させる。
5. 標準構成には、作業灯、警告灯、完全密閉型ガード、冷却ノズルシステム、エアブロー、ツールセッター、ツールボックス、内部フラッシングが含まれます。
6. レーザー工具設定装置、ワークピースプロービング、浸漬冷却システム、リニアスケール、スピンドル貫通冷却装置、チップコンベア、各種工具マガジンなどのオプション構成。
1. 大規模製造能力

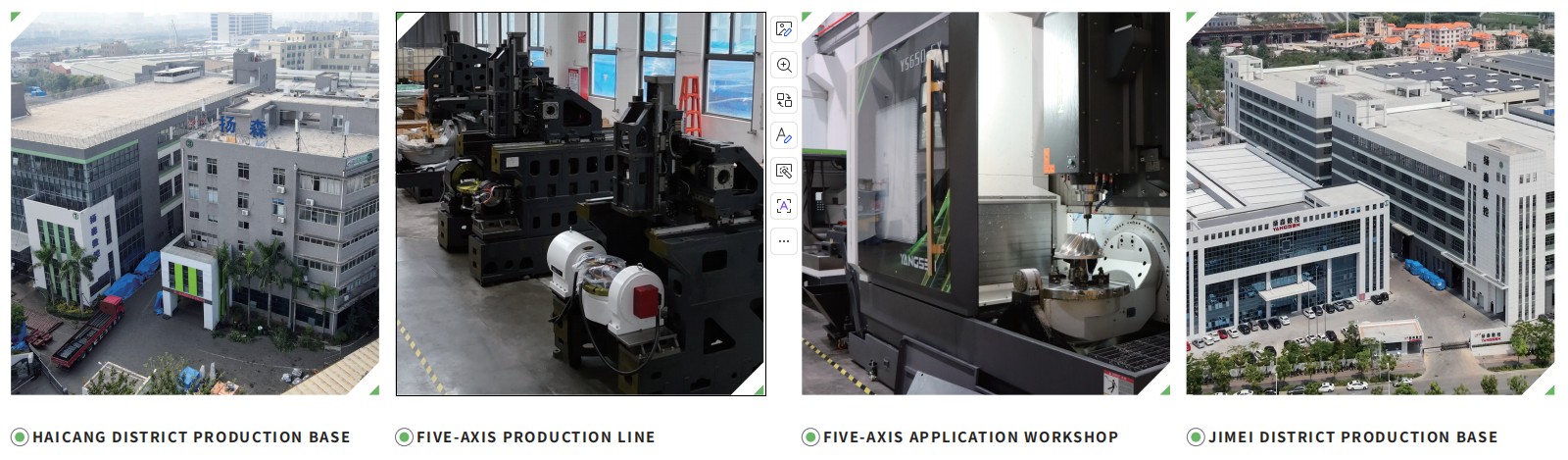

100以上 100,000平方メートル 厦門市海滄区と集美区に生産拠点を構えることで、安定した生産能力、効率的な配送、そして世界中のパートナー企業への安定的な大量供給を実現しています。
2. 強力な研究開発イノベーション力
私たちの 100名以上の専門研究開発チーム 厦門大学をはじめとする主要な学術機関と連携し、機械構造設計、精密加工技術、制御システム、インテリジェント製造における継続的なイノベーションを推進しています。
3. 業界をリードする知的財産権の強み
150件以上の主要特許を保有しており、その中には以下が含まれます。
15件の発明特許
実用新案特許37件
8つのソフトウェア著作権
当社は、CNC機械業界において、技術的リーダーシップ、製品の独自性、そして強力な競争力を確保します。
4. 広範なグローバル販売・サービスネットワーク
と 50歳以上 地域販売およびサービスネットワーク（以下を含む）：
中国南部
東中国
中国北部
海外市場
当社は、世界中のお客様に対し、迅速な対応、地域に根ざしたサポート、そして信頼できるアフターサービスを提供します。
Yangsenのクレードル式5軸マシニングセンタは、高精度、複雑な形状加工、そして1回の段取りでの多面加工を必要とする業界向けに設計されています。高剛性構造設計、高速ダイレクトドライブ式回転テーブル、そして高性能モーター駆動スピンドルにより、これらの機械は難易度の高い部品を効率的かつ卓越した精度で加工します。
当社の5軸ソリューションは、安定性、再現性、および同時多軸モーション制御が不可欠な航空宇宙、ロボット工学、自動車用パワーシステム、高精度金型、自動化機器、およびUAV製造などの分野で幅広く使用されています。
航空宇宙・航空部品
当社の機械は、航空機や無人航空機（UAV）プラットフォームで使用されるブリスク、タービンブレード、インペラ、複雑な構造部品の製造に幅広く活用されています。高剛性構造とデュアルダイレクトドライブ回転軸により、最小限の位置決めで自由曲面を精密に加工できます。これにより、加工の一貫性が向上し、段取り時間が短縮され、軽量かつ高強度な航空宇宙部品の信頼性の高い量産が可能になります。

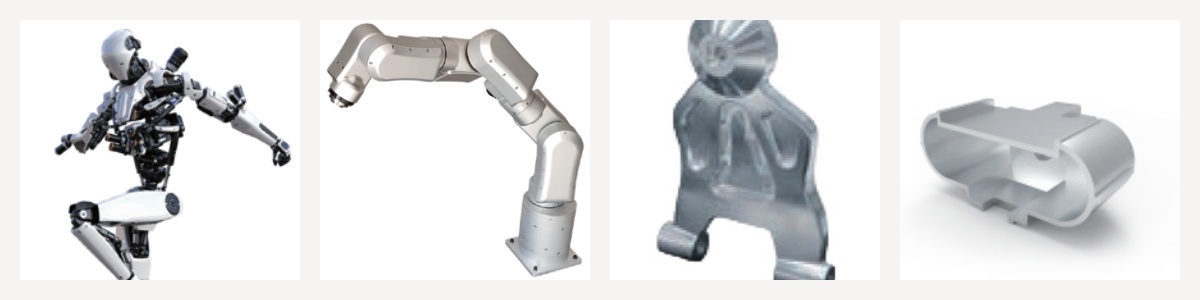

ロボット工学および自動化システム
Yangsenの5軸マシニングセンタは、ロボット関節、ヒューマノイドロボットの手関節部品、構造ハウジング、センサーマウントなどの製造に使用されています。これらの部品は、有機的な曲線、複雑な角度、深い空洞など、多様な形状を特徴としています。この機械のダイナミックな構造により、ミクロンレベルの精度を維持しながら、スムーズで高速な加工が可能となり、動作が重要なロボットシステムにとって不可欠な要件を満たします。

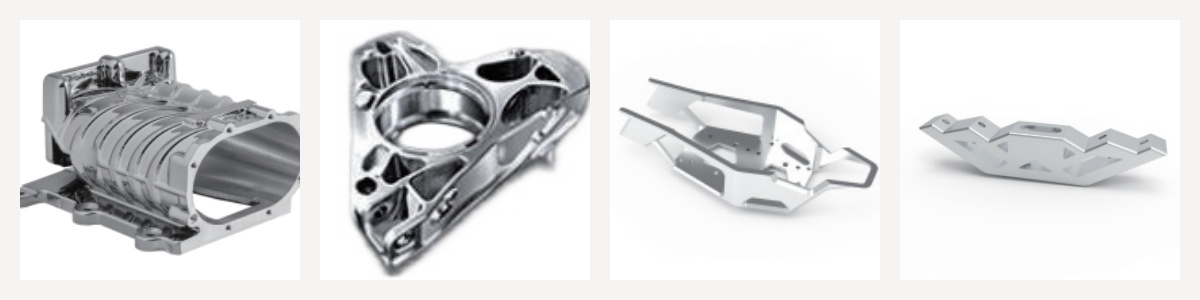

精密金型および工具製造
金型メーカーや仕上げ加工用途において、ブリッジ型およびガントリー型モデルは、長時間の仕上げ加工に必要な剛性と熱安定性を提供します。これらの機械は、高精度金型コア、グラファイトおよび銅電極、そして表面品質と再現性が重要な要件となる複雑なキャビティの仕上げ加工に広く使用されています。
自動車用パワートレインおよびエンジン部品
高トルクの電動スピンドルと大型トラニオンテーブルを搭載したYangsen製モデルは、トランスミッションハウジング、エンジンブロック、タービン部品、パワートレインシステム部品の加工に採用されています。高い動的性能により加工時間を短縮し、最適化された多軸構成により、重要な公差特性における精度を確保します。
3Cエレクトロニクス＆小型精密金属部品
当社のコンパクトモデルは、電子機器筐体、小型アルミニウム部品、高精度コネクタの加工に最適です。高速スピンドルと俊敏な動作応答性を備えているため、家電製品、医療機器、自動化モジュールなどの分野における軽量精密部品の短サイクル・大量生産に適しています。
1. ドリルタップ式、垂直式、ラム式、ブリッジ式、ガントリー式モデルの主な違いは何ですか？
各構造は、異なる部品サイズと加工要件に合わせて設計されています。

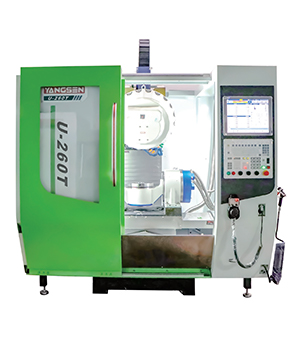

ドリルタッププラットフォーム（U-260T） – 小型精密部品向けのコンパクトサイズ、高速加工

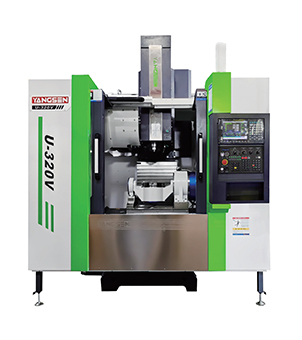

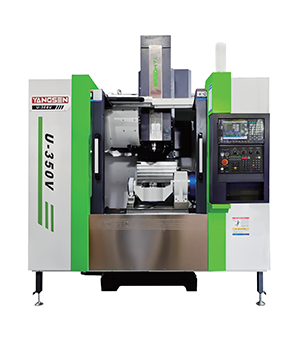

縦型モデル（U-320V / U-350V） – 小型から中型部品の精密加工向け

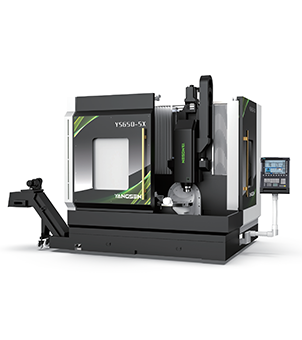

ラム型（YS-650-5X） – 航空宇宙および構造部品へのアクセス性を向上させます

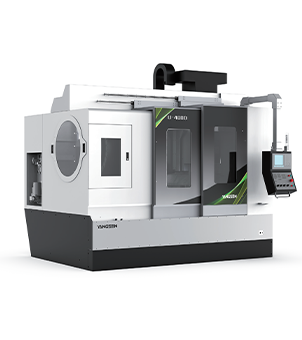

ブリッジ型（U-400D） – 金型および精密仕上げのための剛性強化

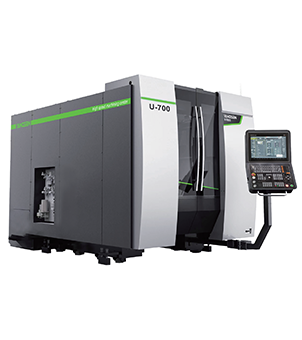

ガントリー型（U-400 / U-700 / U-900）は、エンジンハウジング、ロボット関節、タービン部品などの大型部品を支えます。
2. どのような制御システムが利用可能ですか？
Yangsen社の機械は、機種によってはSyntec、Huazhong、Siemens、FANUC、Heidenhainの各コントローラに対応しています。制御システムの互換性は、構成やスピンドルタイプによって異なります。
3. どのようなスピンドル仕様が利用可能ですか？
スピンドル構成には、BT30/BBT30ダイレクトドライブ、BBT40スピンドル、および高速HSK-A63またはHSK-A100電動スピンドル（最大24,000rpm）オプションがあります。使用可能なスピンドルタイプは、機械構造と用途によって異なります。
4. オプションの計測・自動化用アクセサリは提供していますか？
はい。オプション構成には以下が含まれます。
レーザーツールセッター
ワークピースプロービングシステム
スピンドル内冷却方式（CTS）
線形スケールフィードバック
自動ドア
チップコンベアシステム
これらのオプション機能は、再現性、自動化機能、および加工効率の向上に役立ちます。
5. この機械は、グラファイト、チタン、銅、または複合材の加工に対応できますか？
はい。スピンドル構成とオプションによっては、Yangsen社の機械はアルミニウム、ステンレス鋼、工具鋼、チタン合金、銅、そしてグラファイト（グラファイト加工パッケージで注文した場合）の加工に対応できます。
6. インストール、トレーニング、および技術サポートを提供していますか？
はい。弊社では以下のサービスを提供しています。
現地での設置および試運転
オペレーターおよび保守トレーニング
リモート技術サポート
アフターサービスおよびスペアパーツの供給
サポートの形式は、顧客の所在地および販売代理店のサービス体制によって異なる場合があります。
7. 自分の部品に適したモデルはどのように選べばよいですか？
部品の材質、サイズ範囲、加工公差、年間生産予定量をお知らせください。当社のエンジニアリングチームが、実際の用途要件に基づいて最適なモデル、スピンドルタイプ、構成をご提案いたします。
