立形マシニングセンターは、多様な材料の切削において卓越した汎用性を発揮すると同時に、生産性を大幅に向上させます。生産サイクルタイムを最短化し、加工コストを削減することで、これらの機械はプロセス全体の収益性を高めます。エンジニアは、オペレーションを合理化するための高度な設計機能を組み込み、頻繁な品質検査によるダウンタイムを効果的に削減します。CNC立形マシニングセンターは、人間工学に基づいた設計により、オペレーターの快適性と作業環境を最適化し、最大限の効率を実現します。
最大。 X軸移動 :
1400mm最大。 Y軸移動 :
800mm最大。 Z軸移動 :
750mm最大ワーク長さ :
1500mm最大ワーク幅 :
800mm最大ワーク重量 :
1500KG応用 :
Precision Mold, Auto Parts処理 :
Surface Milling, Drilling Holes, TappingYSV-1482 垂直加工機 構造特性
1. 台湾製の周波数変換ツールマガジンを使用することで、ツール交換時間が 1.4 秒に短縮され、加工効率が効果的に向上します。 2. 3軸すべてに大きなトルク出力が標準装備されており、高速で正確な位置決めが可能です。 3.主軸モーターには11〜15KWの高トルク汎用モーターが標準装備されており、同モデルの他社製品と比較して主軸トルクが大幅に向上しており、重切削に非常に適しています。 4. 工作機械部品は有名工場の有名ブランドに属しており、業界でも先進的な構成です。 |

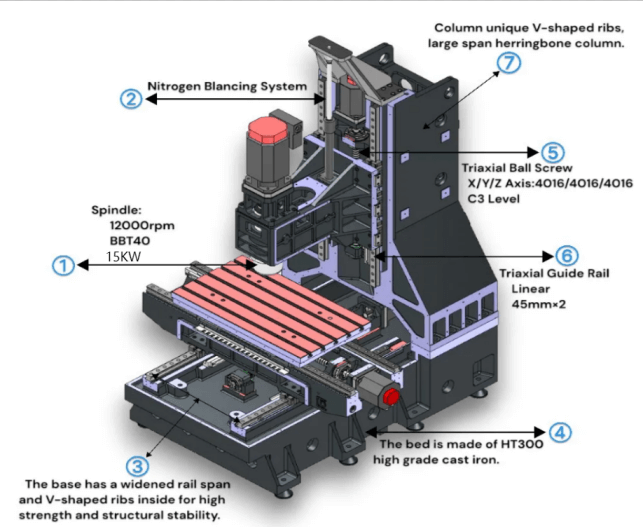

垂直フレームマシン 光学機械特性
 | 1.ドイツのレックスロス製ラインレールを採用し、ラインレール幅は45mmに達します。 2. Y軸は745mmの超大スパンです。 3. X軸の6つのスライドシートで支えられ、強力な剛性で強力な切断を保証します。 4. 3軸はPMI外径40mm C3グレードのネジを採用し、3軸はNSKオリジナルベアリング（3062）、3+2モード、熱変位を防止するための予張力処理を採用しています。 5.外径は150mmで、高剛性BBTスピンドルはリングスプレー設計を採用しています。 6.台湾独自の超高速切断シリンダーを採用し、切断時間は0.28秒に達します。 7. 工作機械のベッドは精密なHT300高級鋳鉄で作られています。 |
立形マシニングセンター パラメータ
| アイテム | スペック | ユニット | YSV-1482 |
| 旅行 | X/Y/Z軸 | mm | 1400*800*750 |
| スピンドルノーズからテーブルまでの距離 | mm | 150～900 | |
| スピンドル中心からコラムトラックまでの距離 | mm | 880 | |
| トラックフォーム | リニアガイド | ||
| 作業台 | テーブルサイズ（長さ×幅） | mm | 1500*800 |
| 作業台の最大積載量 | kg | 1500 | |
| Tスロット | 番号/mm | 6-22*110 | |
| スピンドル | スピンドルテーパ穴（型式/取付サイズ） | mm | BBT40 |
| スピンドル回転数 | 回転数 | 8000 | |
| スピンドル駆動モード | ベルトタイプ | ||
| 餌 | X/Y/Z軸早送り | メートル/分 | 24/24/24 |
| 切削送り | mm/分 | 10000 | |
| ツールチェンジャー | ツール交換 | サイド金額周波数変換 | |
| ハンドル仕様 | タイプ | BT40 | |
| ツール容量 | ツール | 24 | |
| 最大工具径（近接工具） | mm | 80 | |
| 最大工具径（近接工具なし） | mm | 120 | |
| 最大工具長 | mm | 300 | |
| 最大工具重量 | kg | 7 | |
| 最速の工具交換時間 | 秒 | 1.4 | |
| モーター | スピンドルモーター | kw | βiIP 22/8000 |
| 3軸サーボモーター | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| 切断水ポンプモーター | m/hm | 4月30日 | |
| 正確さ | 位置決め精度 | mm | ±0.005 |
| 再現性 | mm | ±0.003 | |
| 電力要件 | 電力要件 | キロワット時 | 25 |
| 空気源要件 | kg/cm | 6～8 | |
| 機械サイズ | 長さ*幅*高さ | mm | 4700*2950*2766 |
| 重さ | t | 10.5 |
安全ドア 自動潤滑システム 完全囲いガード エアガン | リジッドタッピング 電気キャビネットの熱交換 スピンドルクーラントノズル クーラントガン | デュアルLED作業灯 LED 3色警告灯 クーラントタンクとチップトレイ ツールボックス | スピンドルノーズエアブロー レベリングボルトとパッド M30 自動オフ メンテナンスおよび操作マニュアル |
オプション
光学式リニアスケール CTS ワークピースとツールプローブ | クーラントガン ツール破損システム チップコンベアシステム | オイルミストコレクター オイルスキマー 回転テーブル | 12000rpm DDSスピンドル 15000rpm DDSスピンドル HSK-63-18000 内蔵モト |
