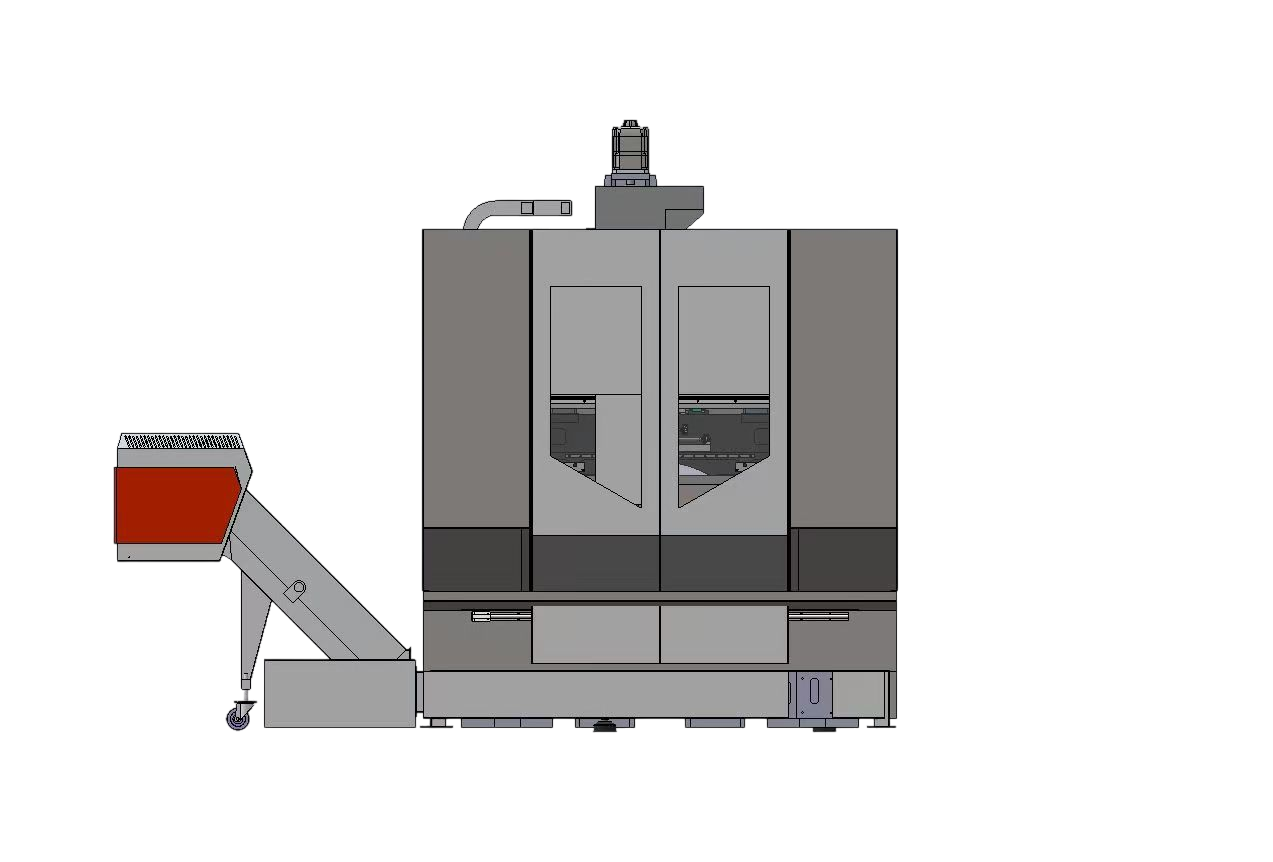

垂直ガントリークレードル5軸加工センターは、U型ベースとブリッジ型上部構造を組み合わせた完全なボックス構造を採用し、完全に密閉された力の流れ回路を形成するため、構造は高い剛性と強力な安定性を備えています。対称構造により、熱変形誤差が小さく、3軸駆動が重心に近く、動作応答性と同期性に優れ、工作機械の加工精度と仕上がりが高く、安定性が強力です。
最大。 X軸移動 :
460mm最大。 Y軸移動 :
460mm最大。 Z軸移動 :
400mm最大ワーク重量 :
200/100KGマシン全体の特徴
 | 1. ツールマガジンには可変周波数ドライブが装備されており、ツールアームは周波数コンバータによって制御され、製品の処理効率が効果的に向上します。 2.構成 φ150-HSKA 63-16000 rpm 高周波電動スピンドルは、高出力と広い出力範囲という利点を備えています。スプリングクランプと油圧リリース機構を備えています。スピンドルには同軸リングエンコーダが搭載されており、スピンドルの瞬間速度と回転角度を同期的にフィードバックできます。また、高速連続加工、優れた加工性能、強力な過負荷耐性、堅牢なタッピング機能を備えています。 3. スピンドルベアリングはグリース潤滑されており、高速性能に優れています。スピンドルツールはスプリングでクランプされ、油圧で解放されます。 4.スピンドル先端のラビリンスシールには空気圧保護が装備されており、スピンドルテーパ穴は加圧空気でブロー洗浄され、粉塵や切粉の侵入を防ぎます。 |
光学機械の特徴
1. 台湾 PMI ローラーレール、台湾 PMIC3 グレードのネジ、日本 NACHI 純正ベアリングを使用し、熱変位を防ぐために予張力をかけています。
2. ベッド鋳物は、HT300樹脂砂型鋳造で作られ、全面焼鈍、自然時効、2回の高周波振動時効処理を経て、高剛性、高安定性、長寿命、変形しない効果を備えています。
3. 垂直ガントリークレードル5軸加工センターは、U型ベースとブリッジ型上部構造を組み合わせた完全なボックス構造を採用し、完全に密閉された力の流れ回路を形成するため、構造は高い剛性と強力な安定性を備えています。対称構造により熱変形誤差が小さく、3軸駆動が重心に近く、動作応答性と同期性に優れ、工作機械の加工精度と仕上がりが高く、安定性が強力です。
4. セミオープンクレードルターンテーブル設置構造により、シングルドライブダブルサポート、ダブルドライブダブルサポート、ローラーカム駆動、DDモーター駆動、および異なるディスクとA軸中心の高いクレードルモジュール構成要件を容易に実現できます。複雑な表面および多面的な製品加工の作業ニーズを満たすことができます。
5. 対外経済150mm高剛性HSKA63電動スピンドル、リングスプレー設計。
技術的パラメータ
| 旅行 | X/Y/Z 軸 | mm | 460/460/400 |
| スピンドル先端から作業台までの距離 | mm | 140-540 | |
| トラックフォーム | ローラーガイドレール | ||
| ターンテーブル | ターンテーブルサイズ | mm | φ400 |
| 回転中心からのテーブル距離 | mm | 25 | |
| 作業台の最大耐荷重（0 °/90°) | Kg | 200/100 | |
| T 溝 | 番号/mm | 8-14x45 ° | |
| 回転角度 | 過ごす | エアコン: ±110/360 | |
| スピンドルテーパ穴（型式/取付寸法） | HSKA63 | ||
| スピンドル | 主軸速度 | 回転数 | 16000 |
| スピンドル駆動モード | 電動スピンドル | ||
| 餌 | X/Y/Z 軸早送り | メートル/分 | 36/36/36 |
| 最大切削送り | mm/分 | 10000 | |
| 工具交換装置 | 工具交換方法 | 翻訳 | |
| ツールハンドルの仕様 | タイプ | HSKA63 | |
| ツール容量 | ツール | 18 | |
| 最大工具径（切削工具） | mm | 80 | |
| 最大工具径（工具なし） | mm | 80 | |
| 最大工具長 | mm | 250 | |
| 最大工具重量 | kg | 8 | |
| 最速の工具交換時間 | 秒 | 4 | |
| モーター | スピンドルモーター | kw | 20 |
| 3軸サーボモーター | kw | S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4 | |
| ウォーターポンプモーターの切断 | m/hm | 4-60 | |
| 正確さ | 位置決め精度 | mm | ±0.005 |
| 繰り返し位置決め精度 | mm | ±0.003 | |
| 電力要件 | 電力要件 | kv | 20 |
| 空気源要件 | kg/cm | 6～8 | |
| 機械サイズ | 長さ*幅*高さ | mm | 2800x2200x2900 |
| W八 | T | 5 |
