Yangsen は、最高級の門型マシニング センターを提供できることを誇りに思っています。特定の要件に最適な製品を見つけてください。頑丈な二柱構造により、高い剛性とより厳しい公差が保証され、この機械は一般部品の効率的な加工や迅速な金型作業に最適です。
最大。 X軸移動 :
5000mm最大。 Y軸移動 :
3200mm最大。 Z軸移動 :
1000mm最大ワーク長さ :
4600mm最大ワーク幅 :
2600mm最大ワーク重量 :
18T応用 :
Medical Industry処理 :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 ガントリー CNC 機械の特徴
|
|
CNC門型マシニングセンタは船舶部品などの大型部品の加工に最適です。本機は、立形マシニングセンタの加工機械や金型製造分野に適しており、荒加工から仕上げ加工まで、加工要求が適用され、仕上げフライス、穴あけ、タップ、ボーリングと多彩な加工が可能です。 ビジョンワイドのガントリーCNCマシニングセンタは、限られた作業スペースに適したボックス構造設計で、ワークテーブルとコラムを一体設計することで、安定したスピーディーな送り性能を実現しています。 精密な金型とアルミニウムの切断要件。 |
ガントリーマシニングセンター パラメーター
| モデル | YSMV-5030 | ||
| 主題 | 仕様 | 単位 | |
| 旅行 | X軸 | mm | 5000 |
| Y軸 | mm | 3200 | |
| Z軸 | mm | 1000 | |
| スピンドルノーズからワークテーブルまで | mm | 250-1250 | |
| 3軸ガイドウェイ | X/Y/Z重荷重ローラリニアガイドウェイ | ||
| ドア幅 | 3000 | ||
| ラムの種類 | T型 | ||
| 仕事台 | 作業台のサイズ(長さ*幅) | mm | 6400*2600 |
| テーブルの最大荷重 | t | 18 | |
| Tスロット | mm | 13-28*200 | |
| スピンドル | スピンドルタイプ | タイプ | BBT-50 |
| スピンドル回転数 | 回転数 | 6000 | |
| 主軸駆動タイプ | DDS | ||
| 送り速度 | 早送り(X/Y/Z) | メートル/分 | 15/12/15 |
| 切削送り速度(X/Y/Z) | メートル/分 | 12 | |
| ツールチェンジャー | ATC | 24（オプション：40/60） | |
| モーター | スピンドルモーター | KW | 15/18.5(143-236Nm) |
| 3軸サーボモーター | KW | 6/3/3 (38/36/36 Nm) | |

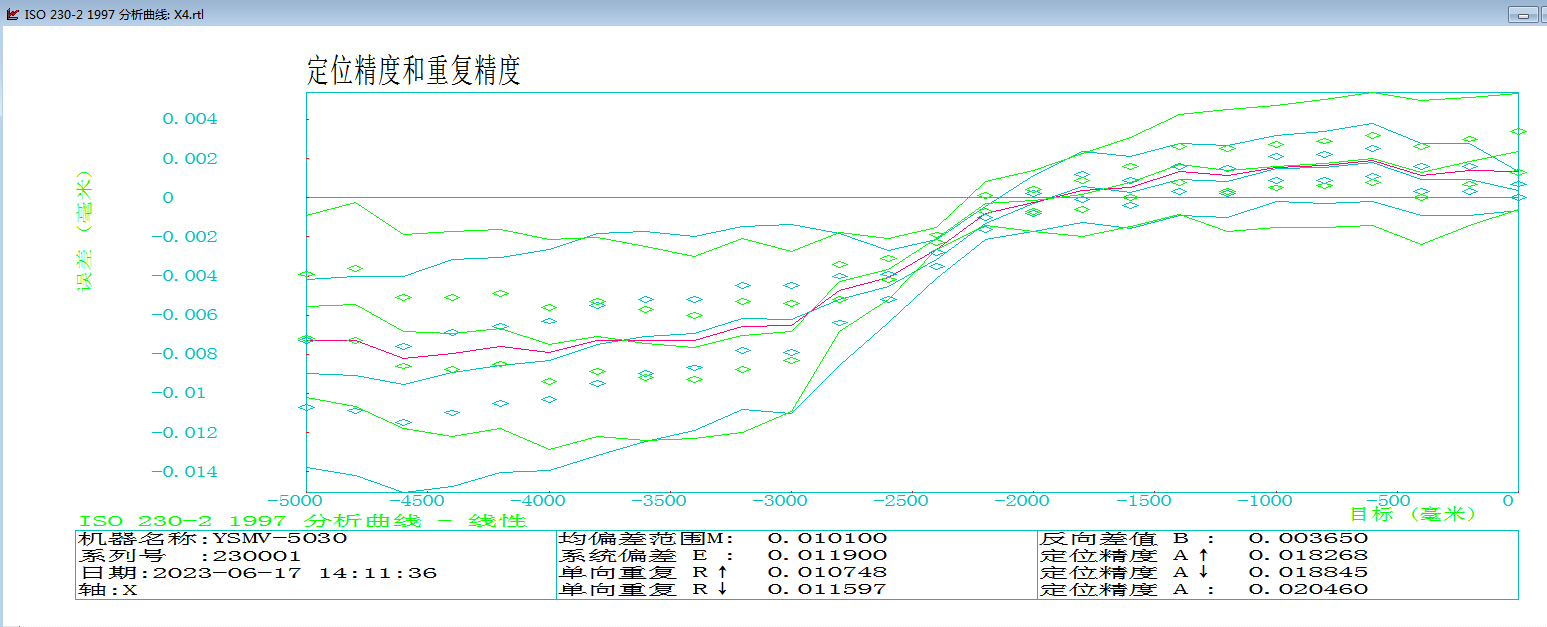

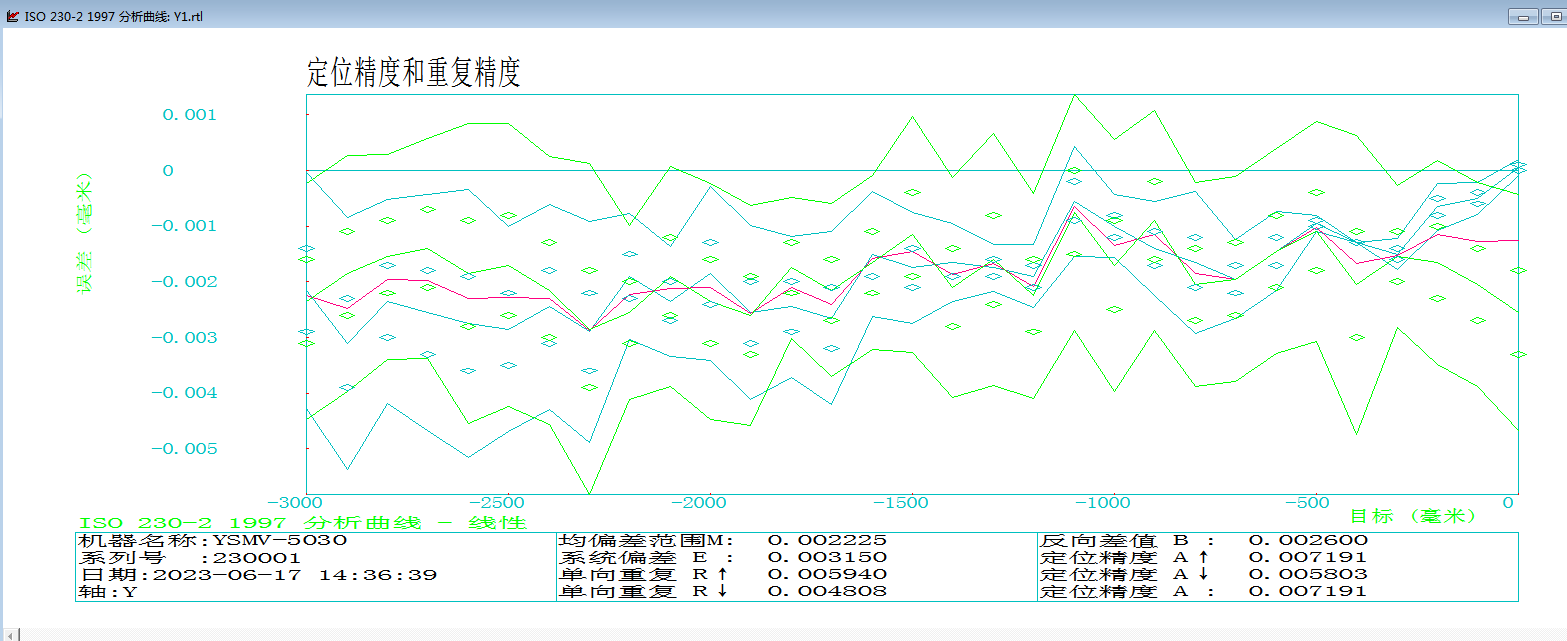

| 正確さ | 正確さ | mm | 0.03/0.02/0.015 |
| 再現性 | mm | 0.018/0.015/0.01 | |
| 必要な電力 | 電力要件 | クヴァ | 50 |
| 空気圧要件 | kg/cm2 | 6^8 | |
| その他 | 外形寸法 (L*W*H) | mm | 11600*6050*5420 |
| 総重量 | t | 50 | |
標準付属品
|
リジッドタッピング 自動潤滑システム 半密閉型ガード |
デュアル LED ワークライト 電気キャビネット用熱交換器 二軸スクリュー式チップコンベア |
スピンドルノーズエアブロー LED 3色警告灯 チェーン式チップコンベヤ＆カート |
M30 オートオフ レベリングボルトとパッド |
オプション
|
光学式リニアスケール CTS 40T ATC |
工具破損システム チップコンベアシステム ロータリーテーブル、回転盤 |
オイルミストシステム オイルスキマー 90°手動ミーリングヘッド |
エアコン 自動車部品プローブ測定システム AHC 付き 90° 自動ミリングヘッド |
