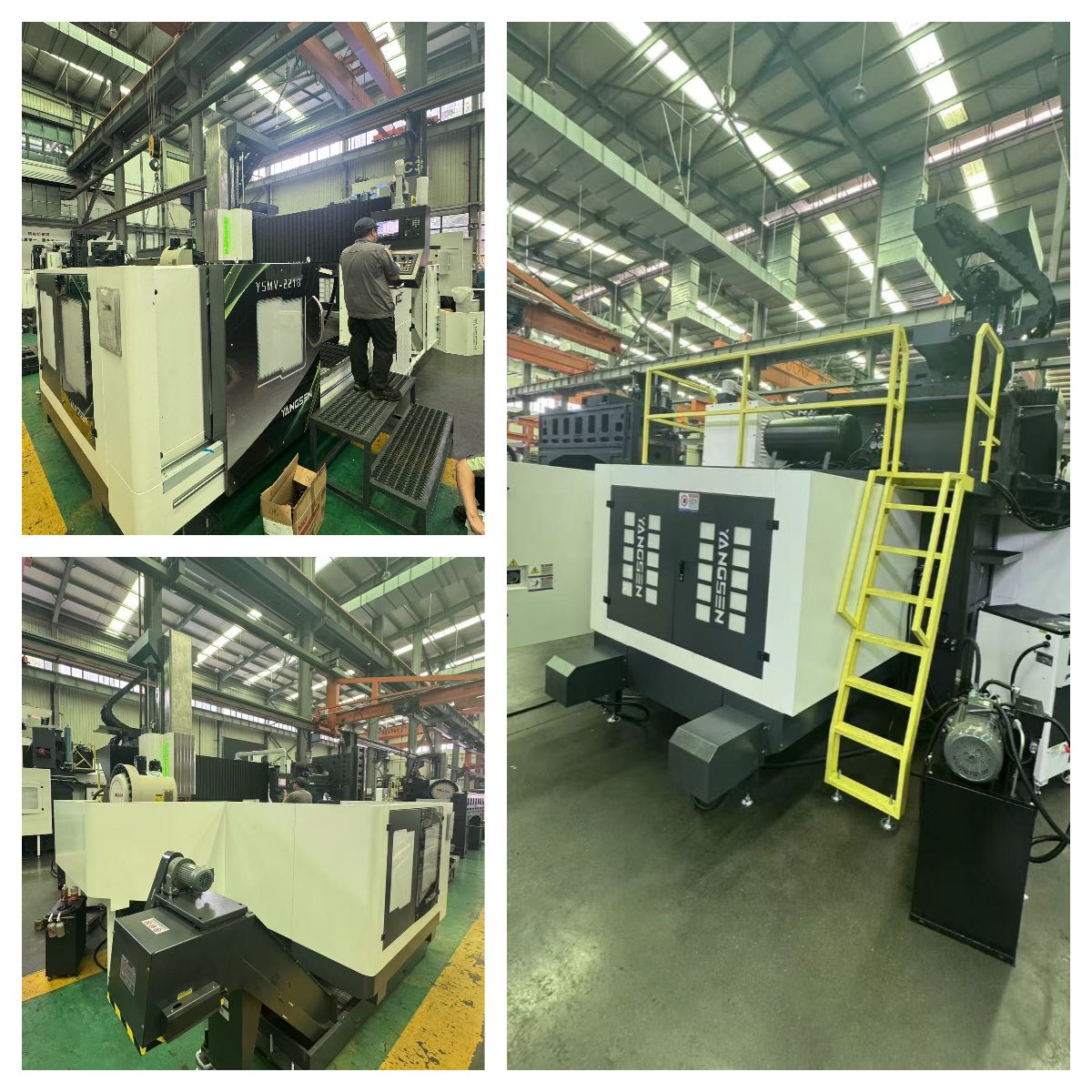

YSMV-2218 ダブル コラム ガントリー マシニング センターは、大型ワークピースの高負荷、高精度フライス加工用に設計されています。
最大。 X軸移動 :
3000mm最大。 Y軸移動 :
2100mm最大。 Z軸移動 :
1000mm最大ワーク長さ :
3200mm最大ワーク幅 :
1700mm最大ワーク重量 :
8T応用 :
Medical Industry処理 :
Drilling, Tapping, Milling, Surface MillingYSMV-2218 ダブル コラム ガントリー マシニング センターは、大型ワークピースの高負荷、高精度フライス加工用に設計されています。
固定ビームガントリー構造、BBT50高剛性スピンドル、6トンワークテーブル容量を備え、金型、構造物、大型機械部品の加工において優れた安定性、切削性能、長期精度を実現します。
高い剛性、安定した精度、信頼性の高い連続運転を必要とするメーカーに最適です。
ダブルコラムCNCマシンパラメータ
| 主題 | 仕様 | ユニット | YSMV-2218 |
| 旅行 | X/Y/Z軸 | mm | 2200*1800*800 |
| スピンドルの先端を作業台の表面まで | mm | 190-990 | |
| 幅 | mm | 1800 | |
| 作業台 | 作業台（L*W) | mm | 2200*1400 |
| 作業台の最大荷重 | t | 6 | |
| Tスロット | mm | 22*200 | |
| スピンドル | スピンドル、テーパ穴（型式/取付サイズ） | mm | BBT50 |
| 主軸速度 | 回転数 | 6000 | |
| 最高速度 | 回転数 | 4000 | |
| スピンドル駆動モード | 直接接続 | ||
| 餌 | X/Y/Z軸早送り | メートル/分 | 2015年12月15日 |
| 切削送り | mm/分 | 8000 | |
| ATC（オプション） | 工具交換方法 | サイドマウント | |
| ツールホルダーの仕様 | タイプ | BT50 | |
| ツール容量 | ツール | 24 | |
| 最大工具径（隣接工具） | mm | φ112 | |
| 最大工具径（隣接工具なし） | mm | φ200 | |
| 最大工具長 | mm | 300 | |
| 最大工具重量 | kg | 18 | |
| 最速の工具交換時間 | 秒 | 4.9 | |
| モーター | スピンドルモーター | kw | βiIP30/8000 |
| スピンドルモーターのトルク | Nm | 143-236Nm | |
| x/y/z軸モーター | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| ウォーターポンプモーターの切断 | m/hm | 4-60 | |
| 正確さ（GB/T 19362.2—2017） | ポジショニング | mm | 0.02/0.018/0.015 |
| 再現性 | mm | 0.016/0.014/0.008 | |
| 電力要件 | 電力要件 | キロワット時 | 30 |
| 空気源要件 | kg/cm | 6^8 | |
| その他 | 長さ*幅*高さ | mm | 5680*4821*4220 |
| 重さ | t | 約19 |
標準アクセサリ
リジッドタッピング 自動潤滑システム 半密閉型ガード | デュアルLED作業灯 電気キャビネットの熱交換 デュアルスクリュー式チップコンベア | スピンドルノーズエアブロー LED 3色警告灯 チェーン式チップコンベアとカート | M30 自動オフ レベリングボルトとパッド |
オプション
光学式リニアスケール CTS 40T ATC | ツール破損システム チップコンベアシステム 回転テーブル | オイルミストシステム オイルスキマー 90°手動ミリングヘッド | エアコン 自動車部品プローブ測定システム AHC付き90°自動ミリングヘッド |
