ダブルコラムガントリー型CNCマシニングセンター YSMV-5021

Yangsenは、最高級のダブルコラム式マシニングセンタをご提供できることを誇りに思います。お客様のニーズに最適な製品をお選びください。堅牢なダブルコラム構造により、高い剛性と厳しい公差を実現し、汎用部品の効率的な加工や金型・ダイカット加工に最適です。

最大。 X軸移動 :
5000mm
最大。 Y軸移動 :
2100mm
最大。 Z軸移動 :
1000mm
最大ワーク長さ :
5000mm
最大ワーク幅 :
1700mm
最大ワーク重量 :
12T
応用 :
Medical Industry
処理 :
Drilling, Tapping, Milling, Surface Milling

製品導入

YSMV-5021 ダブルコラムガントリーマシニングセンタは、高精度かつ安定した大型・重量ワークピースの加工用に設計されています。5000 mm の X 軸移動量と高い耐荷重能力を備え、構造部品の大規模加工を必要とする業界に最適です。固定ビームガントリーマシニングセンタは、クロスビームが固定されたままワークテーブルが X 軸方向に移動する CNC マシンです。この構造により、優れた剛性と安定性が実現され、大型ワークピースの重切削や高精度加工に最適です。

YSMV-5021 ダブルカラム CNC 機械の特徴

1. 厚みがあり高剛性のテーブルを備えた超ワイドなX軸ベースにより、テーブルの耐荷重能力が向上し、最高の動的レベル精度が保証されます。

2. Y軸の大きな段差設計により、ガイドウェイがビームとスピンドルに近接し、切削負荷の剛性が効果的に向上します。

3. Z軸15mの高速移動、高い加減速性能により、高速金型加工における輪郭精度を実現します。

4. 環境温度変化による精度変化を0.02mm以内に抑えるために、スピンドルと環境温度変化に対する熱補償機能を選択できます。

CNC二柱式マシニングセンタは、船舶部品などの大型部品の加工に最適です。この機械は、機械加工や金型製造分野における立形マシニングセンタとして適しており、荒加工から仕上げ加工まで、あらゆる加工要件に対応し、フライス加工、穴あけ加工、タッピング加工、ボーリング加工など、さまざまな加工を行うことができます。

① 垂直および水平ツールマガジン

②スピンドル

BBT50-©200高剛性スピンドル、6個の輸入大型鋼球ベアリングを採用し、優れた切削能力を実現しています。

③ 5軸連動式ダブルスイングフライスヘッド

AC軸トルクモーター＋電動スピンドル

フォーク状の一体構造。

AC軸にトルクモータ構造を搭載。

高速切削と高剛性を実現するAC軸油圧保持方式。

二柱式CNCマシンパラメータ

モデル			YSMV-5021
主題	仕様	単位
旅行	X軸	mm	5000
	Y軸	mm	2100
	Z軸	mm	1000
	スピンドルノーズから作業台まで	mm	200～1200
	三軸ガイドウェイ		X/Y/Z 重量荷重ローラーリニアガイドウェイ
	ドアの幅		2100
	ラムの種類		T型
作業台	作業台のサイズ（長さ×幅）	mm	5000×1700
	テーブルの最大耐荷重	t	12
	Tスロット	mm	9-22*180
スピンドル	スピンドルタイプ	タイプ	BBT-50
	スピンドル回転数	rpm	6000
	スピンドル駆動タイプ		DDS
送り速度	高速移動（X/Y/Z）	m/分	2015年12月15日
送り速度	切削送り速度（X/Y/Z）	m/分	12
道具チェンジャー	ATC		24（オプション：40/60）
モーター	スピンドルモーター	KW	15/18.5（143～236 Nm）
モーター	3軸サーボモーター	KW	6/3/3 (38/36/36 Nm)
必要な電力	電力要件	kva	50
必要な電力	空気圧要件	kg/cm2	6^8
その他	外形寸法（長さ×幅×高さ）	mm	1160058505420
その他	総重量	t	36

ダブルコラムガントリーCNCアプリケーション

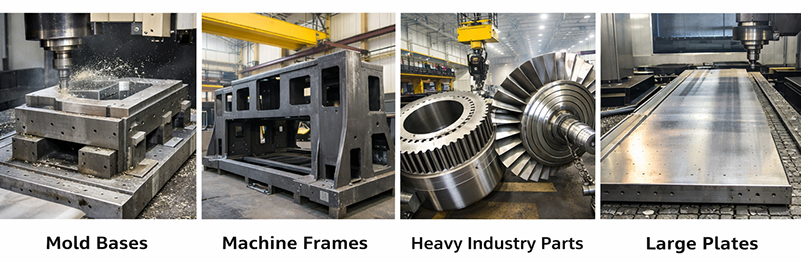

YSMV-5021ガントリー型CNCマシニングセンタは、高い剛性と安定した精度が求められる中型から大型の構造部品の加工に幅広く使用されています。特に、金型ベース、大型プレート、機械フレーム、重工業部品などの加工に適しています。広い加工エリアと高い耐荷重能力により、大型ワークピースを一度の段取りで効率的に加工できるため、位置決め作業を削減し、加工精度全体を向上させます。
