可動コラム式ガントリー加工センターは、作業台への積載量が多い、工場スペースの利用効率が向上する、モジュール式の大型仕様に対応できる、積み下ろしが容易、工具交換効率が向上するといった利点があります。
最大。 X軸移動 :
16000mm最大。 Y軸移動 :
4200mm最大。 Z軸移動 :
1500mm最大ワーク長さ :
16000mm最大ワーク幅 :
3500mm最大ワーク重量 :
50T応用 :
Medical Industry処理 :
Drilling, Tapping, Milling, Surface Milling二段組 マシニングセンター
YSMD-16042ダブルコラムガントリーCNCマシンは、重荷重・長尺ワークピース加工向けに設計された大型移動コラム型マシニングセンタです。最大16000mmの超ロングX軸移動量を備え、大型構造部品の高精度・高効率加工に最適です。移動コラム型ガントリーマシニングセンタの作業テーブルは固定されており、X軸およびY軸の移動には関与しません。そのため、工作機械の設置面積が大幅に削減され、お客様の作業場の利用率が向上します。
①. バックラッシュ防止伝動構造を備えたデュアルモーター
高精度、高負荷対応、高速、低騒音、長寿命。
②. ギアトランスミッション
高精度、高負荷対応、高速、低騒音、長寿命。
③ 角型ラムとスライドシート構造
寸法：500x500、高耐久性設計。
直接駆動設計
大型かつ高耐久性の設計により、ラムがしっかりと接続されることが保証されます。
上部に拡張スライダーが3つ、下部に標準スライダーが4つ。
④. 垂直／水平自動工具マガジン
⑤. イタリア製BFギアボックス
高速かつ低騒音。モーターの定出力範囲を拡大可能。設置が容易。複数シリーズのモーターと組み合わせて使用可能。高張力かつ小型サイズに対応。
⑥. 延長角度フライスヘッド
⑦. 自動油圧式角度フライスヘッド
⑧. 双方向スピンドル角度調整式フライスヘッド
移動列系列パラメータ
モデル | YSMD-16042 | ||
主題 | 仕様 | 単位 |
|
旅行 | X軸 | mm | 16000 |
Y軸 | mm | 4200 | |
Z軸 | mm | 1500 | |
スピンドルノーズから作業台まで | mm | 350-1850 | |
三軸ガイドウェイ |
| X/Y軸高荷重ローラーリニアガイドウェイ、Z軸角型ラム | |
ドアの幅 |
| 4200 | |
ラムの種類 |
| 正方形型RAM（500×500） | |
作業台 | 作業台のサイズ（長さ×幅） | mm | 16000×3500 |
テーブルの最大耐荷重 | t | 50 | |
Tスロット | mm | 36*200 | |
スピンドル | スピンドルタイプ | タイプ | BBT-50 |
スピンドル回転数 | rpm | 6000 | |
スピンドル駆動タイプ |
| DDS | |
送り速度 | 高速移動（X/Y/Z） | m/分 | 6/8/8 |
切削送り速度（X/Y/Z） | m/分 | 6 | |
ツールチェンジャー | ATC |
| 24（オプション：40/60） |
モーター | スピンドルモーター | KW | 17-42 |
3軸サーボモーター | KW | 5.2/5.2/5.2 | |
正確さ | 正確さ | mm | 0.08/0.035/0.02 |
再現性 | mm | 0.065/0.025/0.015 | |
必要な電力 | 電力要件 | kva | 60 |
空気圧要件 | kg/cm² | 6^8 | |
その他 | 外形寸法（長さ×幅×高さ） | mm | 20000x5860x5800 |
総重量 | t | 145 | |

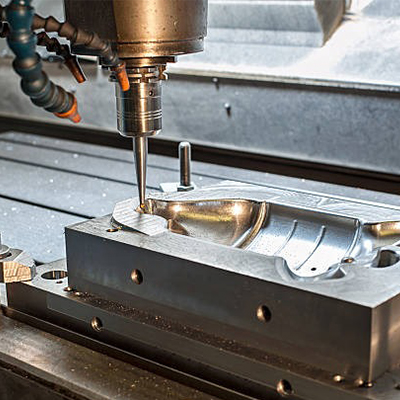

YSMD-16042ガントリーCNCマシンの応用例
-
標準付属品
スピンドル冷却システム 自動潤滑システム 半密閉型ガード | リジッドタッピング 電気キャビネット用熱交換器 二軸式チップコンベア | デュアルLEDワークライト LED 3色警告灯 チェーン式チップコンベアとカート | ギアボックス レベリングボルトとパッド M30 自動オフ |
オプション
光学式リニアスケール CTS 20T/40T/60T ATC | ワークピースプローブ チップ搬送システム 回転テーブル | オイルミストシステム オイルスキマー | 手動/半自動90度フライス加工ヘッド 自動車部品プローブ測定システム |
