Yangsenのダブルコラム型マシニングセンタは、様々なサイズとベッド長を取り揃えており、多くの産業に適した精度と安定性を提供します。
最大。 X軸移動 :
3000mm最大。 Y軸移動 :
2100mm最大。 Z軸移動 :
1000mm最大ワーク長さ :
3200mm最大ワーク幅 :
1700mm最大ワーク重量 :
8T応用 :
Medical Industry処理 :
Drilling, Tapping, Milling, Surface Millingダブルコラム加工センターのメーカー/サプライヤー、中国のダブルコラム加工センターのメーカーと工場リスト
YSMV-3021 ダブルカラム CNC 機械
YSMV-3021ガントリー型ダブルコラムマシニングセンタは、中型から大型のワークピースを高精度かつ安定的に加工できる汎用性の高いソリューションとして設計されています。バランスの取れた加工範囲と高い構造剛性を備え、様々な種類の部品において柔軟性と一貫した加工性能の両方を必要とするメーカーに最適です。
1. 厚みがあり高剛性のテーブルを備えた超ワイドなX軸ベースにより、テーブルの耐荷重能力が向上し、最高の動的レベル精度が保証されます。
2. Y軸の大きな段差設計により、ガイドウェイがビームとスピンドルに近接し、切削負荷の剛性が効果的に向上します。
3. Z軸15mの高速移動、高い加減速性能により、高速金型加工における輪郭精度を実現します。
4. 環境温度変化による精度変化を0.02mm以内に抑えるために、スピンドルと環境温度変化に対する熱補償機能を選択できます。
マシニングセンターは、市場で最も先進的な工作機械です。これらの機械は高度な自動化機能を備え、旋削、フライス加工、穴あけ、溝加工など、さまざまな加工操作を実行できます。
 | ① 垂直および水平ツールマガジン
②スピンドル BBT50-©200高剛性スピンドル、6個の輸入大型鋼球ベアリング、そして優れた切削能力を備えています。
③ 5軸連動式ダブルスイングフライスヘッド AC軸トルクモーター＋電動スピンドル フォーク状の一体構造。 AC軸にトルクモータ構造を組み込む。 高速切削と高剛性を実現するAC軸油圧保持方式。 |
二柱式CNCマシンパラメータ
モデル | YSMV-3021 | ||
主題 | 仕様 | 単位 |
|
旅行
| X軸 | mm | 3000 |
Y軸 | mm | 2100 | |
Z軸 | mm | 1000 | |
スピンドルノーズから作業台まで | mm | 200～1200 | |
三軸ガイドウェイ |
| X/Y/Z 重量荷重ローラーリニアガイドウェイ | |
ドアの幅 |
| 2100 | |
ラムの種類 |
| T型 | |
作業台 | 作業台のサイズ（長さ×幅） | mm | 3200×1700 |
テーブルの最大耐荷重 | t | 8 | |
Tスロット | mm | 9-22*180 | |
スピンドル | スピンドルタイプ | タイプ | BBT-50 |
スピンドル回転数 | rpm | 6000 | |
スピンドル駆動タイプ |
| DDS | |
送り速度 | 高速移動（X/Y/Z） | m/分 | 2015年12月15日 |
切削送り速度（X/Y/Z） | m/分 | 12 | |
道具 チェンジャー | ATC |
| 24（オプション：40/60） |
モーター | スピンドルモーター | KW | 15/18.5（143～236 Nm） |
3軸サーボモーター | KW | 3/3/3 (36 Nm) | |
必要な電力 | 電力要件 | kva | 45 |
空気圧要件 | kg/cm2 | 6^8 | |
その他 | 外形寸法（長さ×幅×高さ） | mm | 8440*5850*5350 |
総重量 | t | 28 | |
YSMV-3021 ダブルカラムCNC機械への応用

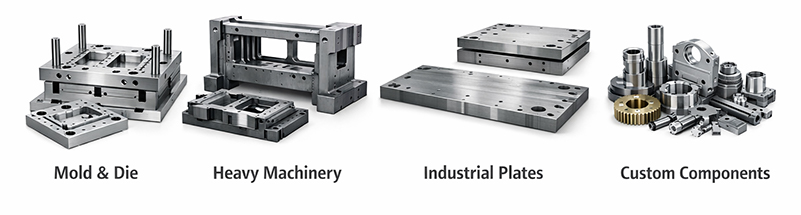

YSMV-3021ガントリー型CNCマシニングセンターは、中型から大型のワークピースを高精度かつ安定的に加工する必要のある業界で広く使用されています。
金型業界では、中型金型ベース、金型プレート、キャビティ部品の加工に適しており、複雑な機械加工工程においても安定した精度を確保します。
重機械製造において、この機械は剛性と精度が求められる構造フレーム、機器の土台、機械部品の製造に一般的に使用される。
また、金属板、構造部品、特注部品の加工など、一般的な工業製造にも適用可能であり、柔軟な生産ニーズに対応するバランスの取れたソリューションを提供します。
標準付属品
リジッドタッピング 自動潤滑システム 半密閉型ガード | デュアルLEDワークライト 電気キャビネット用熱交換器 二軸式チップコンベア | スピンドルノーズエアブロー LED 3色警告灯 チェーン式チップコンベアとカート | M30 自動オフ レベリングボルトとパッド |
オプション
光学式リニアスケール CTS 40トンATC | 工具破損システム チップ搬送システム 回転テーブル | オイルミストシステム オイルスキマー 90°手動フライス加工ヘッド | エアコン 自動車部品プローブ測定システム AHC搭載90°自動フライス加工ヘッド |
