高剛性立形CNC旋盤 VTL-200A

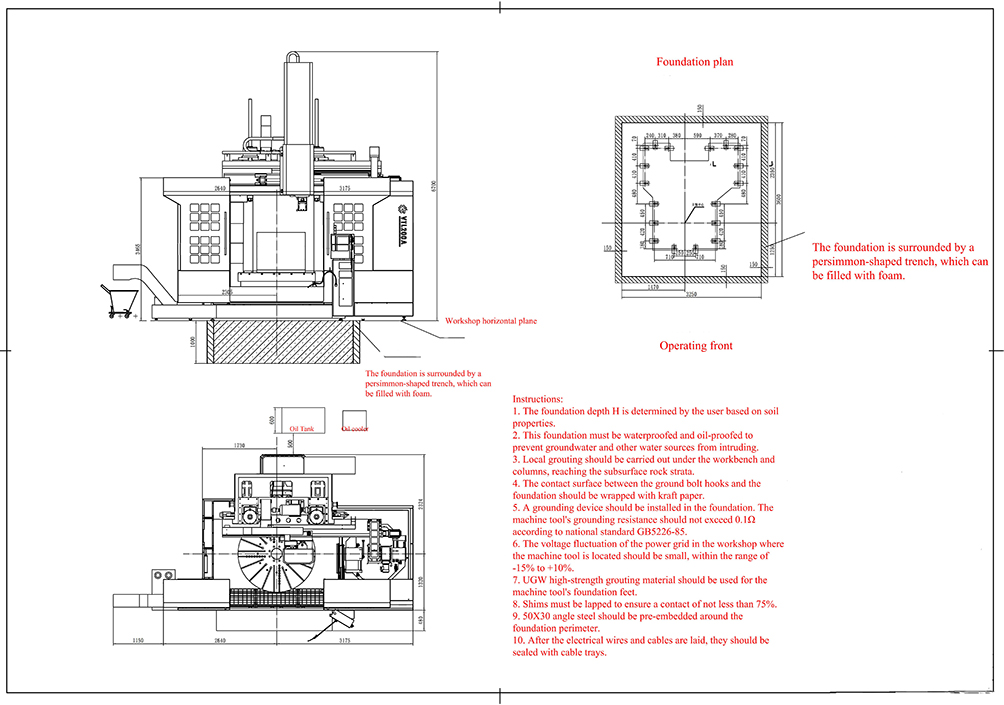

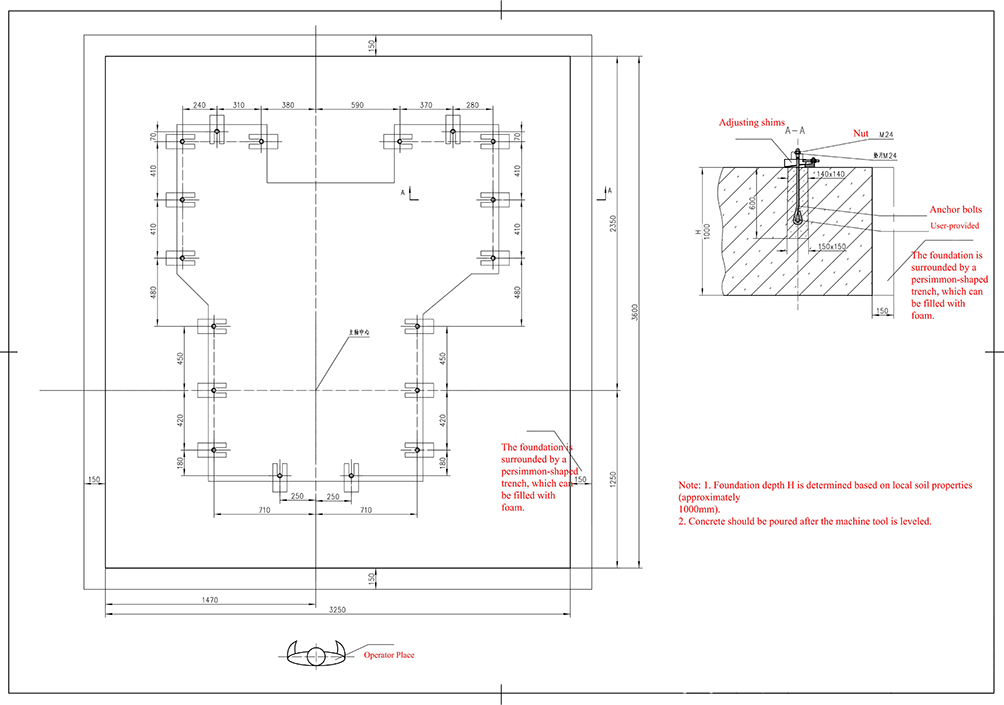

メイン構造 of CNC垂直旋盤

旋盤機は、主機を全面的に保護する構造を採用し、機械、電気、油圧システムを集中配置しています。主に、機械本体、工具ホルダー、X、Z方向移動、ワークテーブル軸回転、フライス加工軸B、操作コンソール、自動チップコンベア、自動潤滑、油圧システム、工具マガジン、保護機構、電子制御システム、電子制御ボックスで構成されています。工作機械には機内工具設定装置を装備することができ、自動工具交換装置、自動加工、加工品質の向上、運用コストの削減を実現できます。

ワークベンチの紹介

ワークベンチはHT300グレードのねずみ鋳鉄を鋳型に成形し、焼鈍処理と応力除去を行った後、精密機械加工を施しています。ラジアルリブと環状リブを備えた構造設計を採用し、直径1800mmで十分な厚みと剛性を備えています。標準構成は手動式四爪チャックで、ワークベンチ表面にはワークの位置決めとクランプ用に20個のラジアル22mmTスロットが設けられています。

作業台の主駆動部は、主モーター、減速機、大型ギアリングで構成され、作業台を回転させます。旋回中、主モーターはベルトを介して2速減速機を駆動し、ピニオンを駆動してギアリングを駆動し、作業台の回転を実現します。作業台ガイドは転がりガイド構造を採用しており、耐荷重性が高く、摩擦係数が小さく、安定性が高く、メンテナンスが容易などの特徴があります。作業台スピンドルベアリング、転がりガイド、メインギアボックスの潤滑は、独立した油圧システムでオイルを供給し、油温クーラーを備え、潤滑油の温度を設定範囲内に制御することで、作業台の作業精度を確保しています。

主要な技術パラメータ
