CNCフライス盤の重要な部品

CNCフライス盤は、自動車、航空宇宙、金型製作、一般機械加工などの業界において、精密金属部品の製造に現代の製造業で広く利用されています。手作業によるフライス加工と比較して、CNCフライス加工は高い効率、優れた一貫性、そして優れた再現性を提供します。

しかし、実際の生産においては、CNCフライス盤の性能は主軸回転速度や移動量だけで決まるわけではありません。主に、機械フレームとベッド、主軸、リニアガイドウェイ、ボールねじ、CNCコントローラ、工具交換システムといった主要な内部部品の品質に左右されます。これらの重要な部品は、剛性、振動制御、位置決め精度、表面仕上げ、そして長期的な信頼性に直接影響を及ぼします。

この記事では、 CNCフライス盤 それぞれが加工性能と生産性にとって不可欠である理由を説明します。

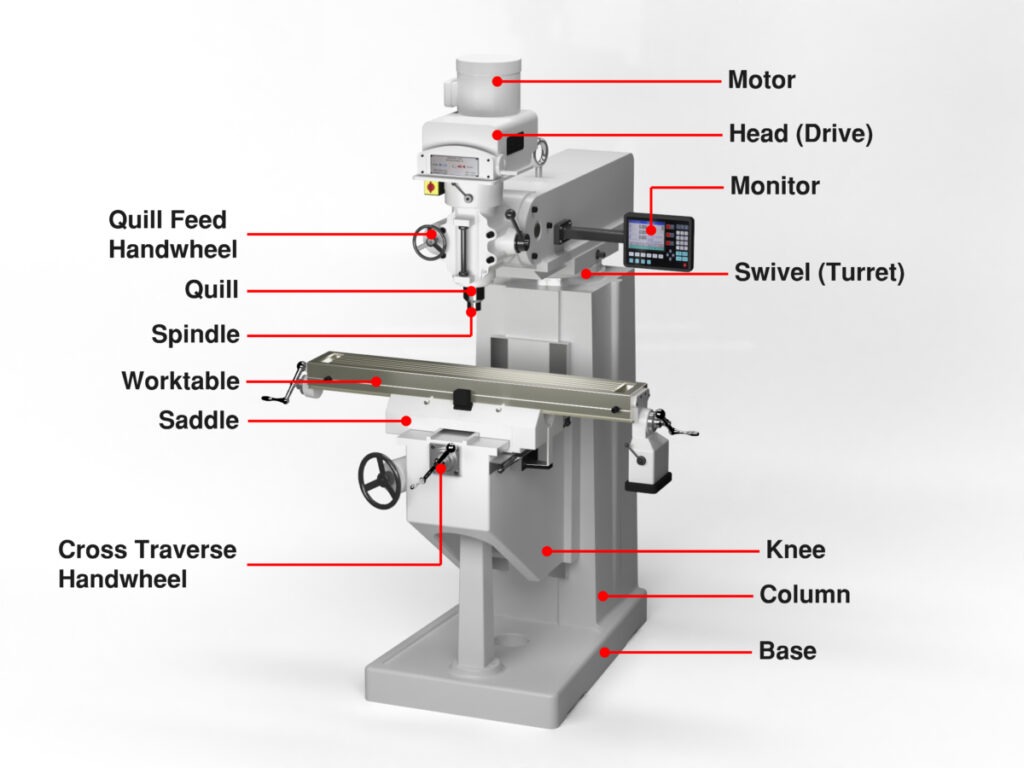

CNCフライス盤の構造の概要

CNCフライス盤は完全な加工システムとして機能します。CNCコントローラは加工プログラムを読み取り、スピンドルの回転と軸の動きを調整することで、材料を正確かつ効率的に加工します。精度、表面仕上げ、サイクルタイム、安定性といったあらゆる加工結果は、主要システムがいかにうまく連携して動作するかによって決まります。

大まかに見ると、CNC フライス盤の構造はいくつかの主要な機能領域に分けられます。

モーションシステム

このシステムはX/Y/Z軸の動きを制御し、切削加工時のスムーズな移動、安定した送り速度、そして正確な位置決めを保証します。

スピンドルシステム

スピンドルは、制御された速度とトルクで工具を回転させることにより、切削力を提供します。切削安定性と表面品質に直接影響を与えます。

制御システム

CNCコントローラは機械の「頭脳」です。動作調整、加工ロジック、工具オフセット、プロセス制御を管理し、一貫した結果を保証します。

ツールシステム

これには、工具保持、工具保管、工具交換機能が含まれます。多段階加工をサポートし、自動化と生産効率を向上させます。

つまり、それぞれの重要な部品が機械全体の性能を支えているのです。これらのシステムが適切に連携することで、CNCフライス盤はより高い精度、より強い安定性、そしてより高い生産性を実現できます。

CNCフライス盤の主要部品の分類

CNCフライス盤がどのように精度と生産性を実現するかをより深く理解するために、その主要コンポーネントを4つの主要なカテゴリに分類することができます。各カテゴリは加工性能において異なる役割を果たし、それらが組み合わさって機械全体の安定性、精度、効率を決定します。

構造部品

構造部品は機械の基盤を形成し、切削負荷を支え、重切削時の剛性を維持します。

代表的な構造部品には次のようなものがあります。

機械フレーム

ベッド/ベース

柱と可動構造

これらの部品は主に振動吸収性、剛性、長期安定性に影響します。

モーションおよびドライブコンポーネント

このグループは軸の移動と位置決め制御を担い、加工精度と再現性に直接影響を及ぼします。

一般的なモーションおよびドライブ コンポーネントには次のものが含まれます。

リニアガイドウェイ

ボールねじ

サーボドライブトランスミッション（関連システム）

これらの部品は主に送りの滑らかさ、位置決め精度、動作の安定性を決定します。

切削工具関連部品

これらのコンポーネントは切削プロセスに直接関連しており、切削能力、加工効率、そして生産中の工具管理に影響を与えます。

一般的な切削および工具関連部品には次のようなものがあります。

スピンドル

ツールホルダーインターフェース（関連システム）

自動工具交換装置（ATC）

ツールマガジン

このカテゴリは主に切削力、工具交換効率、生産性に影響します。

制御およびフィードバックコンポーネント

制御およびフィードバックコンポーネントは、機械がプログラムに従って正確かつ一貫して動作することを保証します。これらは、安定した自動化と長期的な加工信頼性に不可欠です。

一般的な制御およびフィードバック コンポーネントには次のものがあります。

CNCコントローラー

エンコーダおよびフィードバックシステム（関連システム）

電気制御・サーボシステム（関連システム）

これらの部品は主に動作調整、加工の一貫性、プロセス制御の信頼性に影響します。

CNCフライス盤の重要な部品

機械フレームとベッド

機械フレームとベッドはCNCフライス盤の基盤です。主軸ヘッド、ワークテーブル、ガイドウェイ、駆動システムなど、主要なアセンブリすべてを支えます。加工中は切削力が構造に継続的に作用するため、剛性と安定性が非常に重要です。

高品質のフレームとベッドは次のことに役立ちます:

大きな切削負荷下でも構造的な剛性を維持する

フライス加工中の振動を低減し、びびりを最小限に抑えます

長い加工サイクルにわたって形状精度を安定させる

機械の構造が弱いと、表面仕上げが悪くなったり、公差管理が不安定になったり、主要な可動部品の摩耗が早まったりする可能性があります。

スピンドル

スピンドルはCNCフライス盤において最も重要な性能部品の一つです。切削工具の回転を駆動し、切削安定性と加工能力を直接左右します。

スピンドルは次のような方法で加工性能に影響を与えます。

スピード（高効率仕上げをサポート）

トルク（重荒加工および硬質材料の切削をサポート）

ベアリングの品質と熱安定性（精度と寿命に影響します）

安定したスピンドルは、特に高速生産や連続生産において、より滑らかな表面仕上げ、より優れた寸法一貫性、より長い工具寿命の実現に役立ちます。

リニアガイドウェイ

リニアガイドウェイは機械軸の動きをガイドし、スムーズで正確な移動を実現します。安定した位置決め精度を維持し、切削時の運動誤差を低減するために不可欠です。

リニアガイドウェイは以下に貢献します。

低摩擦で滑らかな軸の動き

安定したフライス加工をサポートする負荷下でも高い剛性

バッチ加工の再現性向上

ガイドウェイの剛性や精度が不足すると、機械は振動したり、送り動作が不均一になったり、時間の経過とともに精度が低下したりする可能性があります。

ボールねじ

ボールねじは、サーボモータの回転を正確な直線運動に変換し、軸の送りと位置決めを行います。ボールねじは、精度、再現性、そして長期的な加工の安定性に影響を与える重要な部品です。

ボールねじは主に以下を提供します。

各軸の動きの正確な位置決め

切削中の安定した送り伝達

大量生産の再現性の向上

ボールねじが摩耗したり精度が低下したりすると、特に微細なフライス加工や穴あけ加工において、バックラッシュ、寸法変動、輪郭精度の低下などの問題がよく発生します。

CNCコントローラー

CNCコントローラはCNCフライス盤の「頭脳」です。加工プログラムを読み取り、すべての軸の動き、スピンドルの動作、工具の機能を協調的に制御します。

CNC コントローラは次のような場合に重要です。

動作調整と補間精度

複雑な輪郭加工時の送り制御

プロセスの安定性と加工の一貫性

ツール交換やオフセットなどの自動化機能をサポート

機械部品が強力であっても、コントローラが弱いと、加工効率が低下したり、動作の滑らかさが制限されたり、精密加工プロセスが不安定になったりする可能性があります。

自動工具交換装置（ATC）

自動工具交換装置（ATC）は、現代のCNCフライス加工の自動化に不可欠なコンポーネントです。手動操作なしで工具を素早く交換できるため、多段階加工における生産性が向上します。

ATC は次のことに役立ちます。

ツール交換時間とオペレーターの作業負荷を軽減

1サイクルで複数の加工作業をサポート

生産効率と一貫性を向上

信頼性の高い ATC システムは、安定した繰り返し可能なツール変更が稼働時間と加工フローに直接影響するバッチ生産にとって特に重要です。

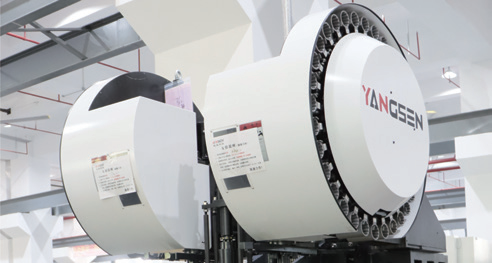

ツールマガジン

ツールマガジンは、複数の工具を収納するストレージシステムであり、ATCと連携して動作します。これにより、機械は連続加工中に工具を効率的に準備・管理することができます。

ツールマガジンは以下をサポートします。

さまざまな加工手順に合わせて整理された工具保管

頻繁な手動ツールロードなしで連続生産

マルチツール部品のサイクルタイムの短縮

ツールマガジン システムが不安定な場合、ツール選択エラー、ツール交換の中断、自動化の信頼性の低下が発生する可能性があり、生産性と加工の安全性の両方に影響を及ぼします。

これらの重要な部分はどのように連携して機能するのでしょうか?

CNCフライス盤は、単一の「最高」の部品だけで決まるものではありません。真の加工性能は、重要な部品が完全なシステムとしていかにうまく連携して機能するかによって決まります。各部品にはそれぞれ役割がありますが、安定した精度、高い効率、そして信頼性の高い生産を実現するためには、それらが常にバランスよく機能している必要があります。

機械加工中に主要コンポーネントがどのように調整されるかを以下に示します。

CNCコントローラはコマンドセンターとして機能します。プログラムを読み取り、軸の動き、主軸速度、送り速度、工具交換動作を制御するための指示を送信します。

ボールねじとリニアガイドウェイは、コントローラからの指令を滑らかで正確な軸動作で実行します。これにより、機械は正確な位置決めを行い、連続切削中の再現性を維持できます。

機械フレームとベッドは機械構造全体を支え、切削力に抵抗し、振動を吸収し、特に重切削や長時間加工時に形状を安定させます。

スピンドルは実際の切削作業を担います。安定した速度とトルクを維持しながら精度を維持する必要があり、これは表面仕上げと加工の安定性に直接影響します。

ツールマガジンとATCシステムにより自動化が可能になります。工具を収納し、素早く交換することで、手動による中断なしに1台の機械で複数の作業を完了できます。

つまり、CNCフライス加工の性能は、機械の剛性、動作精度、スピンドルの安定性、そして制御の自動化の連携に大きく左右されます。機械が最高の結果を得るには、これらの重要な部品が適切に連携し、一体化したシステムとして動作するように設計されている必要があります。

これらの部品が機械加工のパフォーマンスにとってなぜ重要なのか?

CNCフライス盤の重要部品は、単なる基本的なハードウェアではありません。実際の生産における機械の性能を直接左右します。公差管理からサイクルタイム、長期的な信頼性に至るまで、これらの部品の品質と連携は、あらゆる加工結果に影響を与えます。

加工精度への影響

機械加工の精度は、機械が正確に、繰り返し、一貫して位置決めおよび切断できる能力によって決まります。

機械フレームとベッドは、切断中に変形しないように剛性を備えています。

リニアガイドウェイとボールねじは、正確な軸の動きを制御し、位置決め誤差を低減します。

CNC コントローラは、正確な動作調整と安定した加工実行を保証します。

これらのコンポーネントのいずれかが弱いと、特に高精度のフライス加工や長サイクルの機械加工において、機械が厳しい許容誤差を維持するのが困難になる可能性があります。

表面品質への影響

表面品質は切削工具の影響を受けるだけでなく、機械の安定性にも大きく依存します。

安定したスピンドルが振動を軽減し、スムーズな切断をサポートします。

高品質のガイドウェイにより、揺れや固着のない安定した送り動作が可能になります。

堅牢な機械構造により、チャタリングが抑制され、仕上げ結果が向上します。

これらの部品がうまく連携すると、機械はツールマークが少なくなり、よりきれいな表面仕上げを実現できます。

機械の信頼性と寿命への影響

実際の現場では、最高速度よりも信頼性が重要になることがよくあります。CNCフライス盤は、初日だけでなく、長期間の稼働後も安定性を維持する必要があります。

強力な構造部品により、長期的なずれのリスクが軽減されます。

耐久性のあるボールねじとガイドウェイは摩耗が少なく、より長く精度を維持します。

信頼性の高い制御システムにより安定性が向上し、予期しないエラーが減少します。

安定した ATC とツールマガジン システムにより、ツール交換の失敗の可能性が低くなります。

通常、コンポーネントの品質が向上すると、故障が減り、機械の耐用年数が長くなります。

部品の品質と生産性の関係

生産性の向上は、送り速度を上げることだけではなく、ダウンタイムを短縮しながら機械を効率的に稼働させることにもつながります。

信頼性の高いスピンドルは、より高い切削効率と安定した性能をサポートします。

ATC + ツールマガジンにより手作業が削減され、サイクルタイムが短縮されます。

正確なモーションパーツにより、やり直し、スクラップ率、検査のプレッシャーが軽減されます。

安定した機械システムにより、連続した無人または半自動加工が可能になります。

つまり、高品質の重要な部品は、稼働時間の向上、加工サイクルの短縮、シフトごとのより一貫した出力の実現に役立ちます。

よくある質問

CNC フライス盤の最も重要な部品は何ですか?

最も重要な部品には、機械フレームとベッド、スピンドル、リニアガイドウェイ、ボールねじ、CNCコントローラ、ATC、ツールマガジンなどがあります。これらは、剛性、精度、自動化、そして全体的な加工性能を決定します。

加工精度に最も影響を与えるコンポーネントはどれですか?

精度は主に構造剛性、ガイドウェイとボールねじの精度、そしてフィードバックシステムを備えたコントローラの性能に依存します。高品質の部品を使用することで、厳しい公差と再現性の高い結果が得られます。

特定の部品をアップグレードすると、マシンのパフォーマンスが向上しますか?

はい。高精度ボールねじ、高性能スピンドル、高度なCNCコントローラ、改良されたATCなどのアップグレードにより、精度、表面仕上げ、自動化を向上させることができます。性能向上は、機械全体の設計と構造的サポートに依存します。

表面仕上げに最も影響を与える部分はどこですか?

表面仕上げは、主にスピンドルの安定性、リニアガイドウェイ、ボールねじ、フレームの剛性に影響されます。安定したスピンドルと滑らかな軸の動きは、チャタリングマークを低減し、仕上げ品質を向上させます。

ATC とツールマガジンは生産性にどのような影響を与えますか?

信頼性の高いATCとツールマガジンにより、高速かつ自動化された工具交換が可能になり、手動介入なしで多段階加工が可能になります。これにより、サイクルタイムが短縮され、生産効率が向上し、オペレーターへの依存度が最小限に抑えられます。

CNC マシンのブランドを比較する際にはコンポーネントを考慮する必要がありますか?

はい、その通りです。移動量や主軸回転速度といった仕様を比較するだけでは不十分です。フレーム、主軸、ガイドウェイ、ボールねじ、コントローラ、ATCといった主要部品の品質とそれらの統合を評価することで、実際の加工性能と信頼性をより明確に把握できます。
