自動工具交換装置の利点

現代の CNC 加工は、単に金属を切断するだけではなく、機械がいかに効率的に稼働するかが重要になります。

部品が複雑になり、生産サイクルが短くなるにつれて、メーカーは共通の課題に直面します。

精度を犠牲にせずにダウンタイムを削減するにはどうすればよいでしょうか?

手作業による工具交換は些細なことのように思えますが、一つ一つの停止が積み重なることで大きな負担となります。停止するたびに加工フローが中断され、サイクルタイムが長くなり、人為的ミスの可能性も高まります。だからこそ、現代​​のCNC工場では自動化が自然な流れとなっているのです。

ここで 自動工具交換装置（ATC） 機械加工中に工具を自動的に交換できるようにすることで、ATC はスピンドルを待機させずに切削し続けるのに役立ち、同時に効率、一貫性、柔軟性が向上します。

しかし、自動工具交換装置は実際にどれほどの価値をもたらすのでしょうか。また、いつ使用するのが適切なのでしょうか。

まさにそれを次に探求します。

自動工具交換装置とは

では、自動工具交換装置とは一体何でしょうか?

簡単に言えば、自動工具交換装置 (ATC) とは、プロセスを停止したりオペレーターの介入を必要とせずに、加工中に切削工具を自動的に切り替える CNC マシンのシステムです。

手動で工具を取り外して別の工具を取り付ける代わりに、機械は工具マガジンから必要な工具を選択し、交換します。 CNCプログラムプロセス全体は数秒で正確に繰り返し実行されます。

典型的な機械加工作業について考えてみましょう。 穴あけ、フライス加工、タッピング、仕上げ各ステップには異なるツールが必要です。

ATCがなければ、工具交換が必要になるたびに機械を停止しなければなりません。ATCがあれば、工具交換がバックグラウンドで自動的に行われる間も機械は稼働し続けます。

つまり、自動工具交換装置は、CNC マシンを停止と実行のプロセスから、プログラムされた連続したワークフローに変換します。これはまさに、現代の機械加工に要求されるものです。

自動工具交換装置が機械加工プロセスを改善する仕組み

では、自動工具交換装置は実際にどのように加工プロセスを改善するのでしょうか?

それは、適切なタイミングでの自動化から始まります。加工中に新しい工具が必要になると、CNCプログラムが自動的に工具交換をトリガーします。スピンドルが現在の工具を解放し、ATCがマガジンから次の工具を選択します。そして、ワークフローを停止することなく、わずか数秒で交換が完了します。

すべては CNC プログラムによって制御されます。

ツールの選択、ツールの順序、およびツールの交換タイミングはすべて事前に定義されているため、マシンは毎回、いつどのようにツールを切り替えるかを正確に認識します。

これを手動でのツール交換と比較してみましょう。

手作業による変更では、機械を停止させる必要があります。オペレーターが介入し、工具を取り外し、次の工具を取り付け、位置を確認し、工程を再開します。たとえ慎重に作業を行ったとしても、ダウンタイムと小さなばらつきが生じ、シフト全体では大きな負担となります。

自動工具交換装置を使用する場合:

機械は手動で中断することなく稼働し続けます

ツールの位置決めは一貫しており、繰り返し可能です

機械加工はスムーズで途切れることのないシーケンスに従います

その結果、機械加工のプロセスは、停止と開始の繰り返しという感覚ではなく、連続的で制御された操作のように感じられるようになります。この違いだけでも、CNC工作機械が実際の生産においてどれだけ効率的に機能するかが変わります。

手動工具交換と自動工具交換

自動工具交換装置の主な利点

自動工具交換装置の仕組みを理解すれば、その利点は非常に現実的になり、現場で簡単に実感できるようになります。

加工効率の向上

最大のメリットはシンプルです。待ち時間が短くなり、カットが増えます。

自動工具交換により、工程間の非切削時間が短縮されます。工具交換のたびに機械を停止させる必要がなくなり、加工はほぼシームレスに継続されるため、サイクルタイムが短縮され、特に複数工程の加工において全体的な生産性が向上します。

生産の一貫性の向上

ツールの変更が手作業に依存する場合、一貫性を維持するのは困難です。

ATCを使用すると、工具は常に同じ位置に配置されます。この再現性により、部品間のばらつきが低減され、長期間の生産においても安定した加工品質を維持できます。

オペレーターの作業負荷の軽減

手動によるツールの交換はオペレーターを忙しくしますが、必ずしも生産性が高くなるとは限りません。

自動工具交換装置により、繰り返しの作業が不要になります。オペレーターは工具交換のたびに待機する必要がなく、セットアップ、工程監視、品質チェック、さらには複数の機械の同時稼働に集中できます。

加工精度の向上

正確さは切断だけではなく、位置決めにも関係します。

安定した自動化された工具交換プロセスは、手作業による位置決め誤差を最小限に抑えます。これは、厳しい公差が求められる部品や、1回のセットアップで複数の加工工程を必要とする部品の場合に特に重要になります。

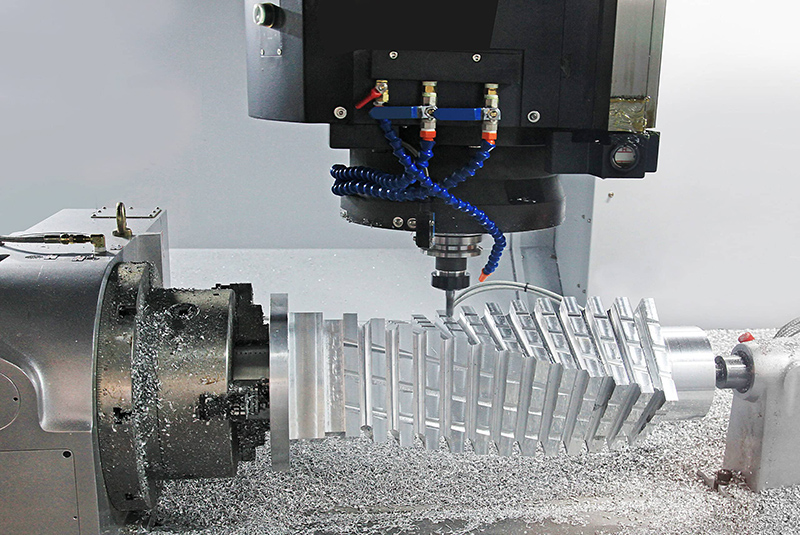

複雑な部品に対する柔軟性の向上

複雑な部品では 1 つのツールだけを使用することはほとんどありません。

ATCを使用すると、ドリル、エンドミル、タップ、仕上げ工具など、複数の工具を1回の加工サイクルで使用できます。これにより、機械を停止させたりワークフローを中断したりすることなく、高度な加工戦略を容易に適用できます。

自動工具交換装置の限界と考慮事項

自動工具交換装置（ATC）には明らかな利点がありますが、あらゆる加工条件に対応できる万能ソリューションではありません。他の自動化機能と同様に、ATCにもトレードオフがあり、事前に理解しておくことが重要です。

初期機械コストが高い

自動工具交換装置を搭載したCNC工作機械は、通常、基本モデルよりも高価です。追加投資には、工具マガジン、交換機構、そして制御統合が含まれます。工具交換が非常に単純またはまれな工場では、この追加コストが必ずしも正当化されるとは限りません。

システムの複雑さの増大

ATCは、機械に可動部品と制御ロジックを追加します。最新のシステムは信頼性が高いものの、手動によるセットアップよりも複雑です。そのため、オペレーターとメンテナンス担当者は、誤用やセットアップミスを避けるために、ツールチェンジャーの仕組みを基本的に理解しておく必要があります。

メンテナンス要件

ツールマガジン、グリッパー、そして交換機構は定期的な点検とメンテナンスが必要です。切粉、クーラント、あるいは不適切なツールの装着は、時間の経過とともに性能に影響を与える可能性があります。ATCは、ツール管理とハウスキーピングが適切に行われている場合に最高のパフォーマンスを発揮します。

プログラミングとツール管理の考慮事項

ATCを効果的に使用するには、綿密なプログラミングが必要です。CNCプログラムでは、工具番号、オフセット、工具寿命管理を適切に設定する必要があります。適切な工具管理が実践されていないと、自動工具交換のメリットが損なわれる可能性があります。

アプリケーションの適合性の問題

自動工具交換装置は、用途に適合した時に最大の価値を発揮します。少量生産、単純な作業、あるいは頻繁な単発作業であれば、手動工具交換でも十分であり、場合によってはより経済的です。

自動工具交換装置が最も効果的な場合

自動工具交換装置は、適切な加工シナリオで使用されることで真の価値を発揮します。重要なのは、機能の数を増やすことではなく、加工内容に合わせて機械を選定することです。

多品種・多工程加工

部品の穴あけ、フライス加工、タッピング、仕上げを1回のセットアップで完了させる必要がある場合、工具交換の回数はすぐに増えてしまいます。このような場合、ATCはプロセスをスムーズに進め、繰り返し停止して全体の速度を低下させることを回避します。

中～高生産量

生産量が増えると、わずかな時間短縮が重要になってきます。自動工具交換は、すべてのサイクルにおける非切削時間を短縮し、長時間稼働や複数シフトの稼働において顕著な効果を発揮します。

複数のツールを使用した複雑な部品

複雑な部品では、必要な形状と表面品質を実現するために、複数の工具が必要になることがよくあります。ATCを使用すると、これらすべての工具を単一の加工サイクルで使用できるため、より高度で効率的な加工戦略をサポートできます。

複数のマシンを稼働しているショップ

オペレーターが複数のCNC工作機械を管理する場合、手作業による工具交換がボトルネックとなります。自動工具交換装置は手作業による介入を減らし、1人のオペレーターが複数の工作機械を効率的に管理することを容易にします。

プロセスの安定性がシンプルさよりも重要になる場合

一貫性と再現性が極めて重要なアプリケーションでは、自動工具交換により、手作業によるばらつきを低減できます。これは、精密部品の加工や長期的な生産安定性にとって特に重要です。

よくある質問

どのようなタイプの CNC マシンが自動工具交換装置を使用しますか?

自動工具交換装置は、垂直、水平、5軸工作機械を含むCNC加工センターで最も一般的に使用されています。また、一部の工作機械にも使用されています。 CNCドリルおよびタッピングマシン 1 サイクルで複数のツールが必要な場合。

自動工具交換装置にはいくつの工具を収納できますか?

それは機械の設計次第です。

小型の機械は 12～24個のツールを収納可能一方、大型の加工センターでは サポート40、60、 あるいはそれ以上。適切な容量とは、最も多くのツールを持つことではなく、一般的な作業に十分な数のツールを持つことです。

ATC は加工精度を向上させるのでしょうか、それとも速度だけを向上させるのでしょうか?

両方ですが、方法が異なります。

ATC自体は切削精度を変えるものではありませんが、工具交換時の位置決めの一貫性を向上させます。手作業による操作を減らすことで、安定した工具アライメントを維持し、特に多段階加工において全体的な加工精度の向上に貢献します。

小ロット生産には自動工具交換装置は必要ですか?

必ずしもそうではありません。

非常に少量のバッチや、工具交換が少ない単純な作業であれば、手動工具交換で十分かもしれません。しかし、少量のバッチでも複数の工具を使用したり、複雑な加工が必要な場合は、ATCを使用することで時間を節約し、段取り替えの中断を減らすことができます。

ATC は機械のメンテナンスにどのような影響を与えますか?

自動工具交換装置は、清掃、検査、適切な工具の装着など、基本的な日常メンテナンスを必要とする部品を追加します。最新のATCシステムは、適切にメンテナンスされていれば信頼性が高く、メンテナンス作業量を大幅に増加させることはありません。

結論

自動工具チェンジャーは、切断方法を変更するのではなく、プロセスの実行のスムーズさを変更します。

頻繁な工具交換や複数の工程を伴うジョブでは、ATC（自動工具交換）を使用することで、機械を待機させることなく稼働させることができます。よりシンプルなセットアップでは、手動工具交換が依然として有効です。重要なのは、部品の加工方法とワークフローの構造です。

機械加工の中断を減らしたり、プロセスを効率化したりする方法をお探しなら、まずは工具交換ワークフローを見直すのが良いでしょう。多くの場合、 アプリケーションに関する簡単な議論 自動工具交換装置が適合するかどうか、または別の設定の方が適しているかどうかを確認するには十分です。
