精密穴あけ加工は、CNC加工において最も重要な工程の一つです。わずかな位置決め誤差でも、穴の精度、表面仕上げ、組み立て品質、そして加工全体の性能に影響を与える可能性があります。そのため、加工者は穴あけ作業を開始する前に、スポットドリルやセンタードリルを使用することがよくあります。
これらの工具は見た目は似ていますが、用途は全く異なります。スポットドリルは主に正確な穴位置決めとドリルのずれ防止に使用され、センタードリルは主に旋盤のセンター穴加工と旋削加工に使用されます。スポットドリルとセンタードリルの違いを理解することで、現代のCNC製造環境における加工精度の向上、工具寿命の延長、そしてコストのかかる生産エラーの削減につながります。

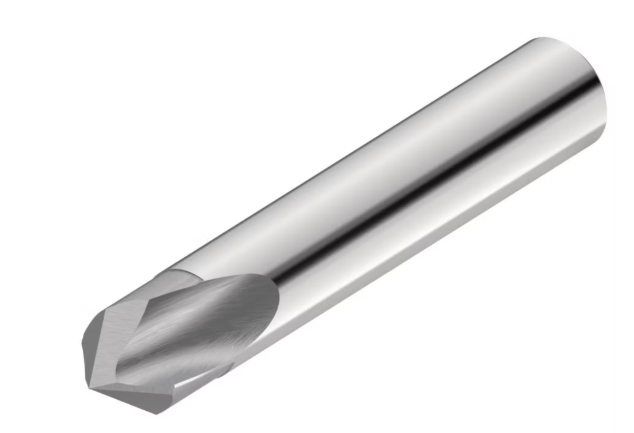

スポットドリルは、ツイストドリルが材料に食い込む前に正確な開始点を作成するために設計された特殊な切削工具です。その主な目的は、CNC穴あけ加工中のドリルのずれを防ぎ、穴の位置精度を向上させることです。
標準的なドリルとは異なり、スポットドリルは非常に短く、剛性が高いのが特徴です。この剛性の高い構造により、工具のたわみが最小限に抑えられ、特に精密加工において、非常に正確な穴位置を実現できます。
スポットドリルは、穴あけ作業を開始する前に、ワークピースの表面に浅い円錐形のくぼみを作ります。このくぼみによって、次のドリルビットが正確な位置に誘導され、穴の位置ずれのリスクが軽減されます。
スポットドリルは一般的に以下の用途で使用されます。
スポットドリルは、厚みのあるコア設計と単一角度の形状を特徴としています。全長が短いため、標準ドリルやセンタードリルに比べて優れた剛性を発揮します。
一般的なスポットドリル角度は以下のとおりです。
先端部の角度は通常、後続のツイストドリルの角度に基づいて選択されます。ほとんどの機械加工において、スポットドリルの角度はツイストドリルの角度と等しいか、わずかに大きい値にする必要があります。
特徴 | 説明 |
ツール構造 | 短くて硬い |
幾何学 | シングルアングルデザイン |
共通角 | 90°、120°、140° |
コアの厚さ | 安定性を高めるための厚みのある芯材 |
主な目的 | 正確なドリル位置決め |
標準的な深さ | 浅いスポット深度 |
スポットドリルが材料表面に接触すると、次のドリルビットをガイドする正確な円錐形の座面が形成されます。これにより、最初の接触時にドリルがワークピース上を滑るのを防ぎます。適切な位置決めが行われないと、ドリルビットは次のような問題を起こす可能性があります。
スポットドリルは剛性の高い本体構造により、高速回転時でも安定した切削が可能です。そのため、繰り返し精度と位置決め精度が極めて重要なCNC加工環境において、スポットドリルは理想的な選択肢となります。
スポットドリルは、穴あけ加工の一貫性を向上させ、加工誤差を低減するため、高精度加工業界で広く使用されています。
スポットドリルは、 CNCフライス盤 穴あけ加工を開始する前に、正確な開始位置を設定するためです。CNC加工では厳しい公差が求められるため、スポット穴あけは複数の部品間で位置の一貫性を維持するのに役立ちます。
航空宇宙部品は、極めて高い精度で穴の位置決めが求められることが多い。スポットドリルを使用することで、ドリルのたわみを低減し、重要な部品の加工における再現性を向上させることができる。
自動車メーカーは、大量生産の機械加工において、生産速度と穴あけ精度を向上させるためにスポットドリルを使用している。
多くの機械加工技術者は、軽い面取り加工に90°スポットドリルも使用しています。これにより、スポット加工と面取り加工を1回の作業で完了させることができ、サイクルタイムを短縮できます。
センタードリルは、主に旋盤でセンター穴を開けるために設計された特殊な工具です。これらのセンター穴は、旋削加工中にワークピースをセンター間で支える役割を果たします。センタードリルを位置決めに使用する機械工もいますが、元々はCNC加工における精密な穴位置決めのために設計されたものではありません。
センタードリルは、旋削加工において正確なセンター穴を作成するために使用される、ドリルと皿穴加工が一体化した工具です。この工具は2つの切削部から構成されています。
この設計により、旋盤加工時に適切な位置合わせと支持を可能にする中心穴が設けられます。
スポットドリルとは異なり、センタードリルは段差のある形状設計を採用しています。まず小さなパイロットチップが切削を行い、次に皿穴部分が切削を行います。ほとんどのセンタードリルは、旋盤のセンター構成に合うように、標準的な60°の挟角を採用しています。
特徴 | 説明 |
ツール構造 | 段差のある形状 |
チップデザイン | パイロットチップ＋皿穴加工 |
共通角 | 60° |
剛性 | スポットドリルよりも低い |
主な目的 | 旋盤センター穴 |
典型的な使用例 | 旋削加工 |

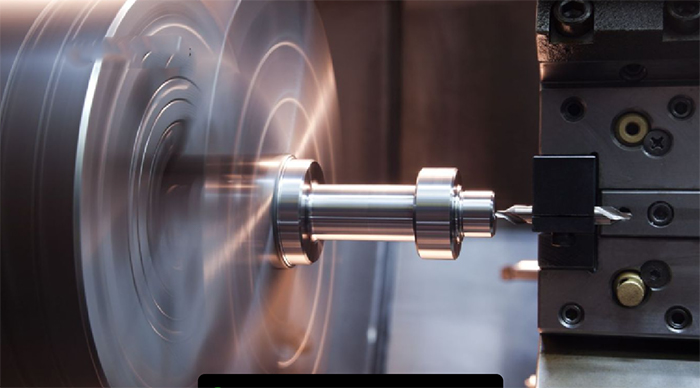

センタードリルは、旋盤上で工作物がセンター間で正確に回転できるようにするための穴を開けるドリルです。パイロットチップが切削を開始し、皿穴部分が旋盤センターを支える角度を形成します。薄いパイロットチップを備えているため、スポットドリルよりも脆く、横方向の負荷や過剰な送り圧力によって破損しやすいという欠点があります。
センタードリルは、主に従来型の機械加工や旋削加工に使用されます。
旋削加工
センタードリルは、旋盤加工時にシャフトや円筒形部品を支えるための支持穴を作成するために使用されます。
シャフト加工
長いシャフトは、旋削時の振動を防ぎ、同心度を維持するために、中央支持部が必要となる。
手動加工環境
手動機械加工工場では、穴あけと皿穴加工を1つの工具で行えるため、センタードリルが今でも広く使われている。
従来の旋盤セットアップ
センタードリルは、センター間で加工されるワークピースを準備するために依然として不可欠な道具である。

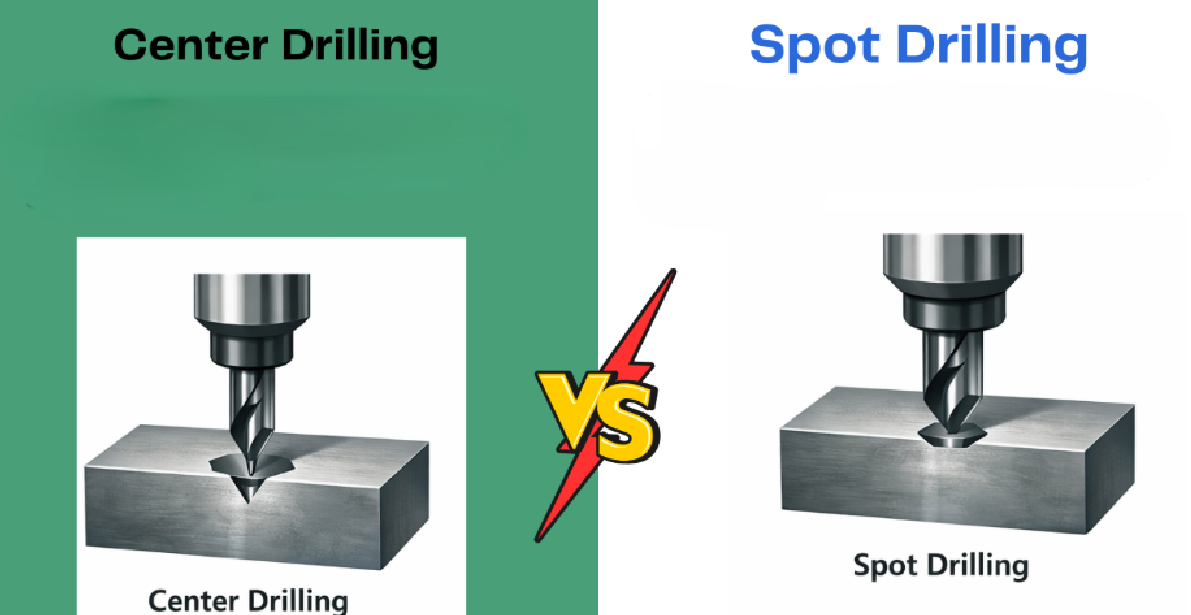

スポットドリルとセンタードリルは見た目が似ているかもしれませんが、その形状、強度、用途、加工性能は全く異なります。
最大の違いは工具の形状です。スポットドリルは、厚みのあるコア構造を持つ単一角度設計を採用しています。これにより剛性が向上し、工具のたわみが軽減されます。一方、センタードリルは、薄いパイロット部と皿穴部を持つ2段階形状を採用しています。旋盤センターには効果的ですが、CNCスポット加工においては強度が劣ります。
スポットドリルは、本体が短く芯が厚いため、剛性が非常に高い。一方、センタードリルは、パイロットチップが薄く脆いため、剛性が低い。強い送り圧力や横方向の荷重がかかると、パイロットチップが欠けたり折れたりする可能性がある。
特徴 | スポットドリル | センタードリル |
コアの厚さ | 厚い | 薄い |
工具の剛性 | 非常に高い | 適度 |
耐振動性 | 素晴らしい | より低い |
破損リスク | 低い | より高い |
CNCの安定性 | 素晴らしい | 適度 |
スポットドリルは、次のドリルの安定した開始点となるため、優れた穴位置精度を実現します。センタードリルは、皿穴が適切に噛み合う前にパイロットチップがたわむ可能性があるため、位置決め精度が劣ります。CNC加工では、わずかなたわみでも、特に高精度な用途では、目立つ位置誤差が生じる可能性があります。
スポットドリルは、強度が高く高速CNC加工向けに設計されているため、一般的に長持ちします。超硬スポットドリルは、次のような硬い材料を加工する場合でも、切削性能を維持できます。
センタードリルは、運転中にパイロットチップに集中した切削力がかかるため、摩耗が速い。
熟練した機械工でも、位置決め工具やセンタードリル工具の選定や使用時にミスを犯すことがあります。こうしたミスは、穴の精度低下、工具寿命の短縮、生産コストの増加につながります。よくある問題点を理解することで、CNC加工の精度向上に役立ちます。
最も大きな間違いの一つは、高精度な穴位置決めにセンタードリルを使用することです。センタードリルは開始点を作ることはできますが、本来は旋盤のセンター穴用に設計されています。その細いパイロットチップは脆く、横方向の負荷がかかると曲がったり折れたりする可能性があります。CNC加工センターでは、これがしばしば次のような問題を引き起こします。
スポットドリルは、短くて太い形状のため、はるかに剛性が高く、位置精度が向上します。
もう一つよくある問題は、スポットドリルの角度とツイストドリルの角度が合っていないことです。スポットドリルの角度がドリル先端の角度よりも小さい場合、ドリルの先端よりも外側の切削刃が先に材料に接触します。これにより衝撃荷重が発生し、超硬ドリルが欠けてしまう可能性があります。
ツイストドリルアングル | 推奨スポットドリル角度 |
118° | 120°スポットドリル |
135° | 140°スポットドリル |
90°面取りドリル | 90°スポットドリル |
スポットドリルの角度をツイストドリルの角度と同じか、わずかに大きくすることで、センタリング精度が向上し、切削応力が軽減されます。
多くのオペレーターは、誤って過剰な位置決め深さを設定しています。位置決めドリルは、次のドリルを誘導するのに十分な係合深さを確保すれば十分です。過剰な深さは、次のような問題を引き起こす可能性があります。
ほとんどの手術では、0.3mmから1.5mmの浅いスポット照射で十分です。
長いドリルは柔軟性が高く、初期接触時にたわみやすい。位置決めをせずに硬い材料に直接穴を開けようとすると、位置ずれが頻繁に発生する。ジョバー長のドリルを使用する場合は、次の点に注意してください。
短尺ドリルやねじ切り盤用ドリルは、剛性が高いため、位置決め作業が少なくて済む場合が多い。
実績のある機械加工方法に従うことで、穴の品質、再現性、工具寿命が向上します。
超硬スポットドリルは以下の特長を備えています。
これらは特に以下の用途に効果的です。
アルミニウムのような比較的柔らかい材料であれば、高速度鋼製のスポットドリルでも効果的に加工できる。
スピンドル振れが大きすぎると、最高のスポットドリルでも正確な作業はできません。精度を向上させるには：
振れが少ないほど同心度が維持され、工具寿命が向上します。
スピンドル回転速度と送り速度の設定が不適切であることは、工具の早期破損の主な原因です。
材料 | 表面速度 | 供給速度 |
軟鋼 | 60～120メートル/分 | 0.03～0.08 mm/回転 |
ステンレス鋼 | 40～80メートル/分 | 0.02～0.06 mm/回転 |
アルミニウム | 120～250メートル/分 | 0.05～0.12 mm/回転 |
実際のパラメータは、工具材料、コーティング、剛性、および冷却条件によって異なります。
適切な冷却液の塗布により、以下の点が軽減されます。
深いスポット加工や硬い材料の加工には、一般的にフラッドクーラントが推奨されますが、アルミニウム加工にはミストクーラントで十分な場合があります。
スポットドリルとセンタードリルのどちらを選ぶかは、加工用途によって完全に決まります。
現代のほとんどのCNC穴あけ加工用途では、剛性と再現性の高い位置決め性能という点で、スポットドリルの方が優れた選択肢と考えられています。
センタードリルはスポットドリルの代わりになりますか？
センタードリルは基本的な位置決めには使用できる場合もありますが、精密なCNC穴あけ加工には適していません。スポットドリルの方が剛性と位置決め精度に優れています。
最適なスポットドリル角度は？
最適なスポットドリル角度は、通常、次のツイストドリル角度と同じか、わずかに大きい角度です。一般的な選択肢は120°と140°です。
加工中にドリルがずれるのはなぜですか？
ドリルがふらつく原因としては、初期誘導の不備、地表面の凹凸、ドリルの形状の柔軟性、または不適切な位置決め技術などが挙げられる。
スポットドリルは、すべての掘削作業に必要ですか？
いいえ。スポットドリルは、高精度な加工、硬い材料への加工、または長くて柔軟なドリルを使用する場合に最も重要です。
理想的なスポット深度はどれくらいですか？
ほとんどのスポットドリル作業では、ドリル径と用途に応じて、0.3mmから1.5mmの浅い深さで十分です。
スポットドリルとセンタードリルは、機械加工において異なる用途で使用されます。スポットドリルは、CNC加工において正確な穴位置決めとドリルのずれ防止に用いられる一方、センタードリルは主に旋盤加工において、ワークピースを適切に支えるためのセンター穴を作成するために使用されます。適切な工具を選択することは、精度と工具寿命にとって重要です。
