大型部品加工用のCNCマシンを選ぶ際、多くの購入者が同じ問題に直面します。
大型立形マシニングセンタは、より高い精度と加工効率を提供するが、Y軸が大きくなるにつれて機械の価格は劇的に上昇する。
一方、小型のガントリー式マシニングセンターは、特に幅広のワークピースや大型金型の場合、より広い加工範囲と優れた剛性をより競争力のある価格で提供できる。
では、どちらがより良い選択肢なのでしょうか？
高速かつ高精度な大型VMCに投資すべきか、それとも小型のVMCを選ぶべきか ガントリーCNCマシン コストパフォーマンスの向上と加工能力の拡大のために？
答えは ワークピースのサイズ、加工要件、工場スペース、予算.
この記事では、大型立形マシニングセンタと小型ガントリーマシニングセンタを、構造、精度、効率、剛性、価格といった観点から比較し、実際の生産ニーズに最適な機械選びをサポートします。

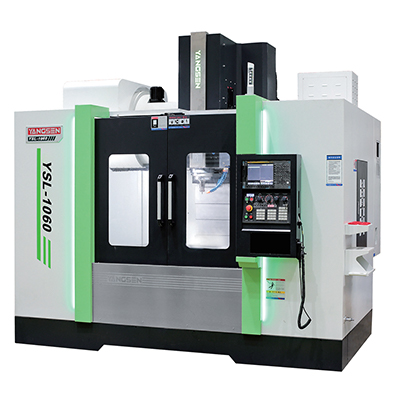

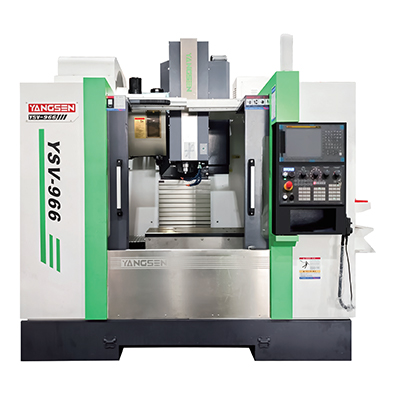

大きな 立形マシニングセンター VMC（立形マシニングセンタ）は、垂直スピンドル構造を採用し、ワークテーブルがX方向とY方向に移動します。標準的なVMCマシンと比較して、より広い加工範囲とより大きなワークテーブルサイズを提供します。
| 機械の種類 | 典型的な旅行 |
| 大型VMC | 1500 × 800 mm |
| 大型Y型VMC | 1600 × 1000 mm以上 |
Y軸が大きくなるにつれて、機械の価格も大幅に上昇します。そのため、多くの購入者は大型VMCマシンと小型ガントリーマシニングセンターを比較検討し始めるのです。
主な利点
主な制限事項

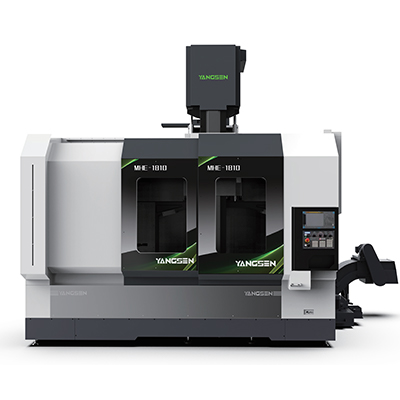

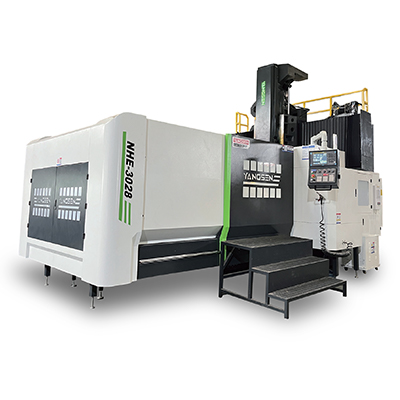

小型ガントリー型加工センターは、二柱式ガントリー構造を採用することで、剛性の向上とコストパフォーマンスの向上を実現し、より大きなY軸方向の移動量を確保できる。
| 機械の種類 | 典型的な旅行 |
| 大型VMC | 1500 × 800 mm |
| 小型ガントリーCNC | 1600 × 1200 mm |
そのため、多くの工場では、大型金型や幅広のワークピースの加工に小型のガントリー式加工機を選択するのです。
主な利点
主な制限事項

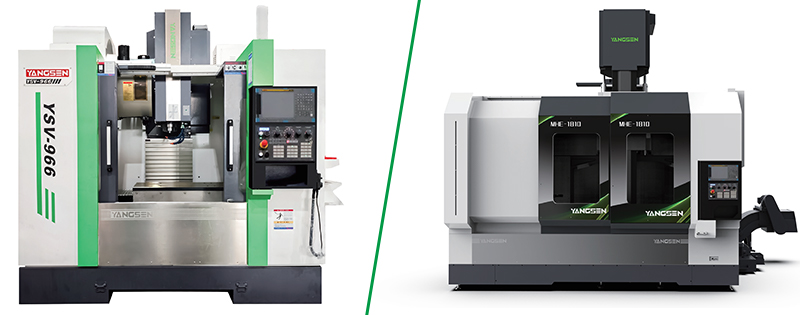

大型立形マシニングセンタと小型ガントリーマシニングセンタのどちらを選ぶかは、単に機械のサイズの問題ではありません。真の違いは、加工範囲、精度、剛性、効率、そして総合的なコストパフォーマンスにあります。
多くの工場にとって最大の懸念事項は次のとおりです。
大型Y軸VMCに多額の費用をかけるべきか、それとも加工範囲が広く剛性の高い小型ガントリーマシンを選ぶべきか？
下の表は、2種類の機械の主な違いを示しています。
比較対象品目 | 大型立形マシニングセンタ | 小型ガントリー加工センター |
機械構造 | コンパクトなC型フレーム構造 | 二本柱式ガントリー構造 |
精度 | より高い精度と優れた表面仕上げ | より高い剛性で安定した精度を実現 |
加工効率 | より速い動作とより高い切断効率 | 大型部品の安定した加工に適している |
Y軸移動 | Y軸が大きくなるとコストは急速に増加する | Y軸方向の大きな移動量を容易に実現できる |
剛性 | 一般的な機械加工に適しています | 重切削や大型ワークピースに適しています |
ワークピース容量 | 中型から大型のワークピース | 大型金型、プレート、構造部品 |
工場スペース | 設置面積が小さい | より広い設置スペースが必要 |
重切削性能 | 良い | 切断安定性の向上 |
コストパフォーマンス | 大型荷物の輸送には高額な費用がかかります | 幅広い加工範囲において、より優れた価値を提供します。 |
最適な用途 | 精密加工と高速切削 | コスト効率に優れた大型部品加工 |
最も大きな違いの一つは、Y軸の容量です。
立形マシニングセンタの場合、Y軸が 1000mm以上に達する機械構造と製造 コストが大幅に増加そのため、大型Y軸VMCマシンは通常、はるかに高価になります。
小型ガントリー式マシニングセンターは、ガントリー構造を採用することで、より広い加工範囲をよりリーズナブルなコストで実現し、この問題を解決します。
しかし、大型VMCマシンには依然として利点があります 精度と加工効率コンパクトな構造により、応答速度の向上、優れた動的性能、および高速加工能力の向上を実現します。
それに対し、小型ガントリーマシンは、特に大型金型、幅広板、または重量のある鋼材を加工する場合に、剛性と加工安定性に重点を置いている。
つまり、最適な選択は、実際の加工ニーズによって異なります。
精度、速度、仕上げ品質を重視するのであれば、大型の立形マシニングセンタ（VMC）の方が一般的に優れた選択肢となる。
より広い加工範囲と優れたコストパフォーマンスが必要な場合は、小型ガントリー型CNCマシンの方がより実用的なソリューションとなる可能性があります。
大型立形マシニングセンタと小型ガントリーマシニングセンタの間には、絶対的に「優れている」機械というものは存在しません。最適な選択は、実際の生産要件によって異なります。
CNCマシンへの投資を検討する前に、以下の重要な要素に注目すべきです。
加工対象が主に中型部品、アルミニウム部品、または精密金型であれば、大型の立形マシニングセンタで通常は十分です。
しかし、頻繁に機械加工を行う場合は、次の点に注意してください。
そうすれば、小型のガントリー式マシニングセンターの方が、より広い加工範囲と優れた安定性を提供できます。
特にY軸の要求値が1200mm以上に達する場合、ガントリー式加工機の方が費用対効果の高い選択肢となることが多い。
あなたの制作が以下の点に重点を置いている場合：
そうなると、一般的には大型の立形マシニングセンタの方が性能が良い。
そのコンパクトな構造により、より迅速な動作応答と高い加工精度を実現します。
重切削加工や大型部品加工においては、小型ガントリーマシンは、より高い剛性と安定した精度を提供します。
大型VMCマシンは通常、以下の機能を備えています。
これらは、バッチ生産や高速切断用途により適しています。
小型ガントリー型CNCマシンは若干速度が遅いかもしれないが、大型ワークピースの加工時に段取り替えの回数を減らすことができるため、全体的な生産効率を向上させることができる。
大型のVMCは通常、設置に必要なスペースが少なく、コンパクトな作業場にも設置しやすい。
小型ガントリーマシンには以下が必要です。
購入前に、作業場のレイアウトがその機械のサイズに対応できるかどうかを確認してください。
予算は多くの場合、最大の決定要因となる。
大型Y軸VMCマシンが非常に高価になる理由は以下のとおりです。
小型のガントリー式マシニングセンターでも、多くの場合、より低い総コストで同等の加工範囲を実現できる。
より高い加工能力と優れたコストパフォーマンスを優先するのであれば、小型ガントリー型CNCマシンの方が長期的に見てより良い価値を提供する可能性があります。
小型ガントリー式マシニングセンタは、大型VMCよりも安価ですか？
必ずしもそうとは限りませんが、Y軸の移動量が大きくなると、小型ガントリー型マシニングセンタの方がコストパフォーマンスに優れている場合が多いです。Y軸が大きいVMCマシンは、より大きな鋳造部品とより強固な構造を必要とするため、機械コストが大幅に増加します。
金型加工にはどちらの機械が適していますか？
金型のサイズと加工要件によって異なります。高速かつ精密な金型加工には大型の立形マシニングセンタ（VMC）が適していますが、大型金型や重切削加工には小型のガントリー型CNCマシンの方が適しています。
Y軸のサイズがVMCマシンの価格にこれほど大きな影響を与えるのはなぜですか？
Y軸の幅が広くなるにつれて、機械にはより大きな構造、より広いガイドウェイ、そしてより強力な剛性サポートが必要になります。これは製造の難易度を高め、機械全体のコストを増加させます。
ガントリー式加工機は、VMC（立形マシニングセンタ）よりも精度が低いのでしょうか？
一般的に、VMC（立形マシニングセンタ）は優れた動的精度と表面仕上げ品質を提供します。しかし、最新のガントリー型マシニングセンタも、特に大型ワークピースの加工において、非常に安定した精度を実現できます。
重切削にはどちらの機械が適していますか？
小型ガントリー型加工センターは、ガントリー構造によって剛性が高く、加工安定性が向上するため、重切削加工において一般的に優れた性能を発揮します。
精度と加工効率を重視するなら、大型VMCが通常はより良い選択肢となります。より広い加工範囲と優れたコストパフォーマンスを求めるなら、小型ガントリーCNCマシンの方が多くの利点を提供します。
重要なのは、実際の加工対象物のサイズ、加工要件、そして予算に基づいて機械を選択することです。もしあなたがまだ機械の構成を比較検討している段階であったり、大型部品加工に適したCNCソリューションを探している段階であれば、これら2つの機械構造の違いを理解することで、より費用対効果の高い投資判断を下すことができるでしょう。
