現代のCNC加工は、精度を基本要件としています。航空宇宙、自動車、医療、金型製造といった分野では、部品に厳密な寸法精度と優れた表面仕上げ品質が求められます。
CNC加工機の仕様からわずかに逸脱するだけでも製品の欠陥につながり、材料の無駄や生産の遅延を引き起こします。メーカーは、機械の稼働に必要なCNC加工機の精度を確保するために、ボールバーテストを実施しています。
ボールバーテストは、製造業者が機械の欠陥を発見するのに役立ちます。これは機械の効率を維持するために不可欠であり、生産プロセスに悪影響を及ぼす可能性のある機械的不具合も発見できます。定期的にボールバーテストを実施する製造業者は、加工精度の向上、機械のダウンタイムの最小化、そして長期間にわたる運用効率の向上を実現できます。

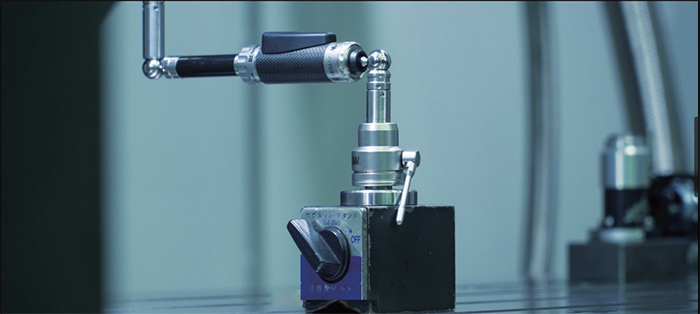

試験工程では、機械の円運動精度を評価するための特殊な測定ツールであるボールバーを使用します。ボールバーシステムは、伸縮式バーで連結された2つの精密ボールで構成されており、バーにはセンサーが内蔵されています。一方のボールは機械テーブルに接続され、もう一方のボールはスピンドルに接続されます。
CNCマシンはテスト中に円運動を行うため、ボールバーは完全な円形パターンからのすべての偏差を測定する必要があります。このシステムにより、オペレーターと保守担当者はCNCマシンの現在の状態を評価できます。そして、問題の悪化を防ぐための保守作業を実行できます。ボールバーテストは、迅速、正確、かつ信頼性の高い機械性能分析を提供するため、現代の機械加工施設における予防保全の不可欠な要素となっています。
CNC加工の精度は、加工部品の品質、機能性、信頼性のあらゆる側面を左右します。航空宇宙産業や医療機器製造業界では、わずかな誤差でも部品の故障につながるため、ミクロンレベルの精度が求められる部品が不可欠です。 CNC加工センター 精度が不十分なために生産上の問題が発生し、その結果、以下のような複数の運用上の問題が生じる。
• 寸法が一致しない
• 表面仕上げが悪い
• 組み立て不良
• スクラップ率の上昇
• 生産コストの上昇
システムの生産速度と運用効率は、精度に左右されます。位置決め精度が安定した機械は、品質基準を維持しながら、より高い送り速度で稼働できます。
このシステムは、サイクルタイムを短縮し、あらゆる作業活動を促進することで、生産性を向上させます。高付加価値部品を製造するメーカーにとって、CNC加工の精度を維持する必要性は不可欠です。これは、企業が顧客満足度を高め、無駄を最小限に抑え、業界での競争力を維持するために満たさなければならない基本的な要件です。

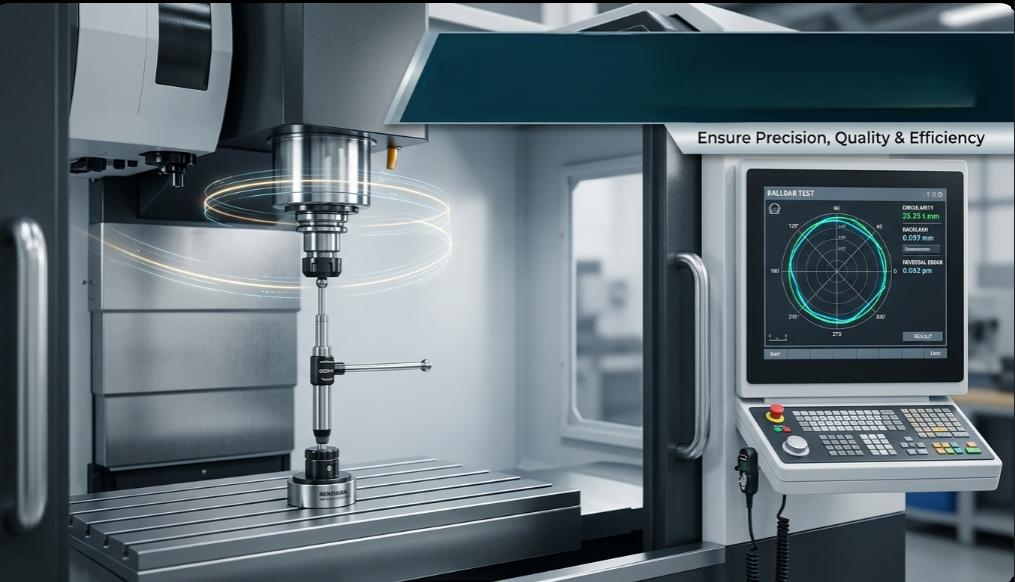

CNC工作機械は、円弧補間演算を実行する能力を測定するために、ボールバーテストを受けます。機械加工プロセスでは、円運動技術が不可欠です。なぜなら、これらの技術は機械の誤差を効果的に検出できるからです。テスト手順では、機械のスピンドルが円運動を行い、ボールバーが2つの高精度ボール間の距離を追跡します。
機械が完全に正確に動作している場合、記録された形状は完全な円形になります。円形のパターンは機械の不完全性を示しており、それが設計上の欠陥につながります。ソフトウェアはこれらの歪みを検出し、対処すべき具体的な機械的問題や制御上の問題を特定します。
このテストプロセスでは、わずか数分で完了する迅速な結果が得られ、機械の動作状態に関する包括的な詳細情報を提供します。ボールバーテストでは、以下のエラーを検出できます。
エラーの種類 | 機械加工への影響 |
反発 | 寸法精度 |
サーボの不一致 | 不均一な動き |
軸の直角度誤差 | 円形精度が低い |
振動 | 粗い表面仕上げ |
機械的な緩み | 安定性の低下 |
ピッチエラー | 位置の不一致 |
バックラッシュは、ボールねじや駆動機構などの機械部品間の過剰な隙間によって発生します。この状態は、機械が異なる動作方向を切り替えるのに時間を要するため、軸動作の遅延を引き起こし、加工中のエラーにつながります。ボールバーテストは、バックラッシュレベルを正確に測定し、機械の改造や部品交換の必要性を判断するのに役立ちます。
サーボシステム CNC工作機械の軸の動きを制御する。切削加工では、すべてのサーボモーターが同じ速度で動作する必要がある。なぜなら、2つのモーターの速度に差があると、機械の動作同期が失われるからである。
サーボの不一致は、機械の不規則な動きや不正確な補間といった2つの主要な問題を引き起こし、加工中に目に見える欠陥を生じさせます。ボールバー解析は、これらの不一致を迅速に特定する方法を提供します。
軸の直角度誤差は、機械軸が完全に一直線に揃っていない場合に発生します。機械軸のずれは、幾何学的精度に影響を与え、輪郭加工作業中に障害となります。定期的なボールバーテストにより、軸のアライメントを規定の許容範囲内に維持することができます。
機械の振動は切削安定性を低下させ、表面仕上げの不良につながります。機械内部に緩んだ部品があると、工具の摩耗が早まるだけでなく、スピンドルシステムにも悪影響を及ぼします。ボールバーテストは、機械的な不安定性や振動パターンが重大な生産上の問題につながる前に検出します。
ボールバーテストは、初期段階で位置決めミスを検出することで機械の精度を維持します。このプロセスにより、寸法精度が向上するとともに、加工全体の品質も向上します。
この機械は安定して動作するため、切削時の振動やビビリが低減されます。また、切削加工により、加工部品の表面仕上げがより滑らかになります。
機械の適切な操作は、不良品の減少につながります。このプロセスは、廃棄物を削減すると同時に、生産コスト全体の削減にも貢献します。
従来のトラブルシューティング方法では、完了までに膨大な時間を要します。メンテナンスチームは、ボールバーテストを利用することで、その高度な診断機能により迅速な問題特定が可能になります。
機械を継続的に監視するプロセスは、長期間にわたる信頼性を確立すると同時に、生産中の突然の機器故障の可能性を低減します。
最高の精度で動作する機械は、より高い送り速度を可能にし、安定した切削性能を維持するため、生産性の向上につながります。
特徴 | ボールバーテスト | 従来型の検査 |
テスト速度 | 速い | 時間がかかる |
精度検出 | 高精度 | 限定 |
データ分析 | ソフトウェアベース | マニュアル |
ダウンタイム | ミニマル | より高い |
予防保守 | 素晴らしい | 適度 |
エラー識別 | 詳細 | 基本 |
ボールバーテストを業務に利用する業界は、テストプロセス全体を通して機械を最適な性能で稼働させる必要があるため、CNCの精度に依存している。
航空機部品の製造には、高い構造信頼性基準を満たす必要があるため、極めて厳しい公差が求められます。試験工程では、重要な航空宇宙部品の精密な機械加工を保証するために、ボールバー試験が用いられます。
自動車産業は、エンジン部品、トランスミッション部品、成形金型などの製造において、精密な機械加工に依存しています。ボールバーテストは、量産プロセスにおいて、製造工程全体を通して同一の結果が得られることを検証するプロセスです。
医療用インプラントや手術器具には、ミクロンレベルの精度が求められます。わずかな加工ミスでも、患者にとって危険な結果を招く可能性があります。
精密金型の製造には、滑らかな表面仕上げと正確なキャビティ形状の両方が求められます。試験工程では、ボールバー試験を用いて輪郭精度を高めつつ、安定した加工性能を維持します。
特定の兆候が見られる場合、CNCマシンは性能試験を受ける必要があることを示しています。
• 表面仕上げの品質が悪い
• 機械の振動が増加
• 寸法の不一致
• 予期せぬ工具の摩耗
• 切削安定性の低下
• 許容範囲を維持するのが難しい
これらの警告サインを無視すると、高額な修理費用が発生するだけでなく、生産品質の継続的な低下にもつながるでしょう。
試験頻度は、機械の稼働状況、生産量、および業界特有のニーズによって異なります。高生産環境では数か月ごとにボールバーの試験が必要ですが、生産量の少ない工場では年に2回の試験で十分です。
定期的な検査は、特に以下の場合に重要です。
• 機械の設置
• 大規模な修理
• 機械の衝突
• スピンドル交換
• 制御システムアップデート
予防的な検査を行うことで、メーカーは機械に潜む問題を発見し、長年にわたって正確な性能を維持することができる。

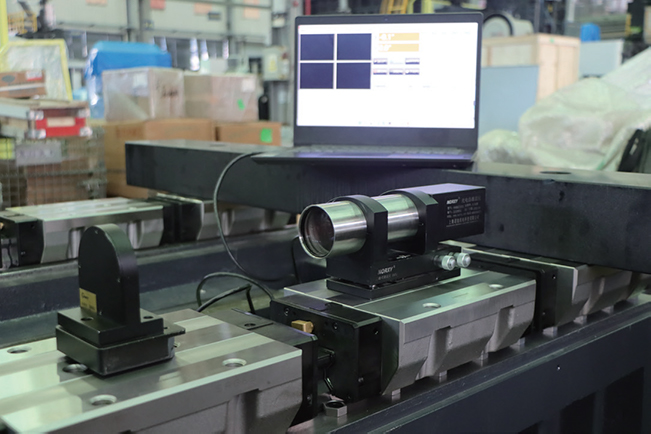

定期的な機械校正
定期的な校正プロセスにより、機械は正確な位置決めと適切な軸合わせを実現できる。
適切な潤滑
機械部品の潤滑には、摩耗を軽減し、機械が中断なく稼働できるようにするという2つの利点がある。
スピンドルの状態監視
スピンドルの振動と熱膨張は、加工結果の品質に直接影響を与えます。定期的な点検を行うことで、機械の信頼性が向上します。
機械部品を清潔に保つ
粉塵、切削屑、その他の異物が存在すると、機械の精度が低下し、機械部品の寿命が短くなる。
ボールバーの定期検査
定期的な性能チェックシステムにより、製造業者は精度レベルを維持しながら、予期せぬ機器の故障を防ぐことができる。
1. CNC工作機械において、ボールバーテストは何のために使用されるのですか？
ボールバーテストは、CNC工作機械の位置決め精度と動作性能を評価するために使用されます。バックラッシュ、軸ずれ、サーボの不一致といった機械の不具合を検出するのに役立ちます。
2. ボールバーテストにはどれくらい時間がかかりますか？
ほとんどのボールバー試験は数分以内に完了します。試験時間は短いものの、このプロセスによって非常に詳細な機械性能分析が可能になります。
3. ボールバーテストは加工精度を向上させることができますか？
はい。ボールバーテストは、機械の隠れた問題を早期に発見できるため、保守チームは加工精度に影響が出る前に問題を修正できます。
4. ボールバーテストではどのような問題を検出できますか？
ボールバーテストでは、バックラッシュ、振動、サーボの不一致、ピッチ誤差、機械的な緩み、円弧補間の不正確さなどを検出できます。
5. CNCマシンはどのくらいの頻度でボールバーテストを実施すべきですか？
試験頻度は、機械の使用状況と生産要件によって異なります。多くのメーカーは、3～6か月ごとにボールバー試験を実施しています。
6. 新しいCNCマシンにはボールバーテストが必要ですか？
はい。たとえ新品の機械であっても、生産開始前に設置の正確性を確認し、最適な性能を発揮できるようテストを行うべきです。
ボールバーテストは、現代の製造業においてCNC加工精度を維持するために不可欠な工程となっています。これにより、製造業者は隠れた機械の不具合を検出し、加工精度を向上させ、不良率を低減し、生産効率全体を高めることができます。定期的なテストは、機械の信頼性を向上させるだけでなく、機器の寿命を延ばし、予期せぬダウンタイムを最小限に抑えることにもつながります。
