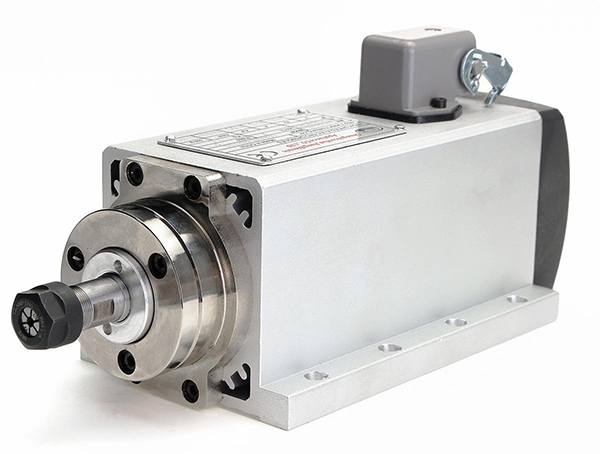

スピンドルモーターはCNC工作機械の主軸を駆動し、切削工具を高速回転させて精密加工を可能にします。これは、切削性能、表面仕上げ、そして生産効率を決定づける中核部品です。
スキマー向け要約:
• 切削工具を回転させるメインモーター。
• 高速連続動作用に設計されています。

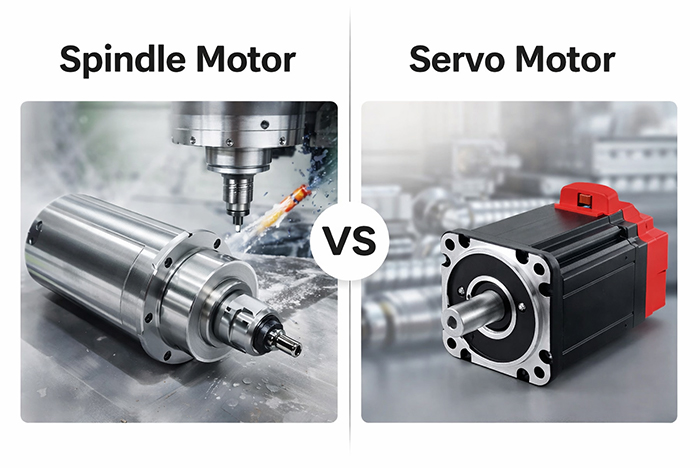

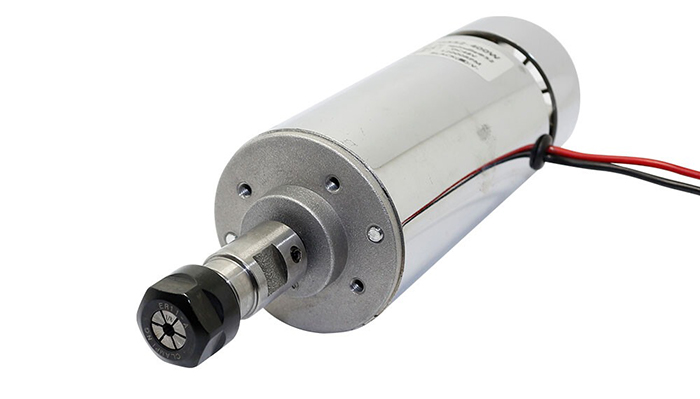

CNCマシンでは、スピンドルモーターとサーボモーターの両方が不可欠です。これらはしばしば連携して動作しますが、同じものではありません。
簡単に言うと:
• スピンドルモーターは切削工具を回転させます。
• サーボモーターは機械の軸を動かします。
• 1つは切断力を処理します。
• もう1つは移動と位置を制御します。

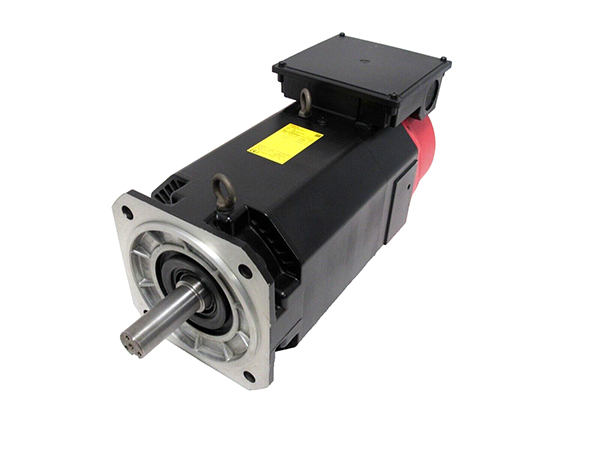

スピンドルモーターは、材料を効率的に切断できるようにツールを高回転で回転するように設計されています。
主な機能:
• 高速連続回転（8,000～24,000 RPM以上）
• 切断中の安定したトルク
• 熱と振動に耐えられるよう設計
• パワーと切断性能に重点を置いた
スピンドルモーターが弱いと、機械の他の部分が進歩していても、切削性能が低下します。
サーボ モーターは CNC 軸 (X、Y、Z、場合によっては A/C 軸) の動きを制御します。
主な機能:
• 高い位置決め精度
• 素早い始動・停止応答
• 精密制御のためのエンコーダフィードバック
• 連続的な高速回転ではなく、制御された動作用に設計されています
サーボモーターは、機械がどのように切断するかではなく、機械がどれだけ正確に動くかを決定します。
すべてのスピンドルモーターが同じ構造というわけではありません。重切削鋼材の切削から高速アルミ仕上げまで、様々な加工ニーズに応えるため、様々な設計が採用されています。
スピンドルモーターは、次のようないくつかの方法で分類できます。
駆動構造により
冷却法によって
速度範囲別
アプリケーションの種類別

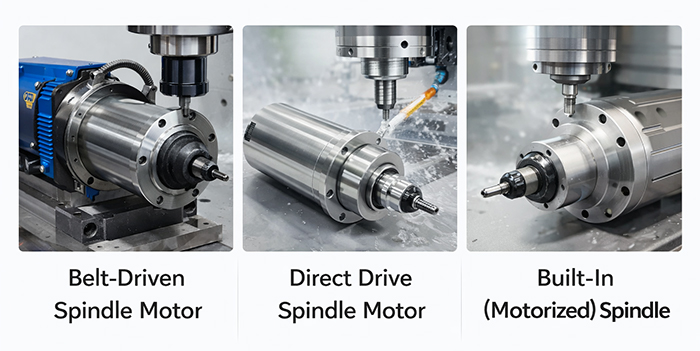

CNC マシニング センターでよく見られる主なタイプを以下に示します。
ベルト駆動スピンドルモーター
ベルト駆動スピンドルは、ベルト システムで接続された外部モーターを使用します。
• コスト効率が高く、メンテナンスが簡単
• 一般的な加工に適しています
• 非常に高速な速度ではわずかな振動
• 標準的な垂直マシニングセンターで一般的
最適な用途: 一般的な鋼材切断および日常的な生産。
ダイレクトドライブスピンドルモーター
ダイレクトドライブスピンドルは、ベルトを使用せずにモーターをスピンドルに直接接続します。
• より高い剛性
• 速度安定性の向上
• ベルトシステムよりも振動が少ない
• より正確なパフォーマンス
最適な用途: 金型加工や高精度な作業。
内蔵（電動）スピンドル
この設計では、モーターがスピンドルユニット内に直接統合されています。
• コンパクトな構造
• 非常に高いRPM能力
• 急加速と急減速
• 高速加工に最適
最適な用途: 航空宇宙部品、アルミニウム加工、高速仕上げ。
スピンドルモーターは動作中に熱を発生します。冷却システムは安定性と寿命に影響を与えます。
空冷スピンドル
• シンプルな構造
• 低コスト
• 中程度の作業負荷に適しています
油冷式スピンドル
• より良い熱制御
• 長期生産でもより安定
• 高性能マシンによく見られる
水冷式スピンドル
• 効率的な放熱
• より静かな動作
• 高速かつ高精度のアプリケーションに使用
スピンドルモーターも RPM 能力によってグループ化されます。
低速、高トルク（≤6,000 RPM）
鋼材や大型部品の重切削に最適です。
中速（8,000～12,000 RPM）
一般加工に適したバランスのとれた性能。
高速（15,000～24,000 RPM）
アルミニウム、金型、精密仕上げ用に設計されています。
超高速（30,000 RPM以上）
特殊な高速加工環境で使用されます。
ベルト駆動 = 経済的で多用途
ダイレクトドライブ = より正確で安定
内蔵スピンドル＝高速・コンパクト
冷却システムは安定性と寿命に影響を与える
RPMが切断能力を決定する
スピンドルモーターを選択する際、ほとんどの購入者はパフォーマンスを重視しますが、パフォーマンスには常にトレードオフが伴います。
両方の側面を理解することで、過剰な支払いや設定不足を避けることができます。 CNCマシン.
• より高い加工効率: 強力なスピンドルモーターにより、切削速度が向上し、材料除去率も向上します。
• より優れた表面仕上げ: 振動が少なく安定した回転により、特に金型やアルミニウムの加工において表面品質が向上します。
• ツール寿命の延長: 一貫したトルクにより、ツールのチャタリングと不均一な摩耗が軽減され、ツールの寿命が長くなります。
• 精度の向上: 高性能スピンドル モーターは、負荷がかかっても安定した RPM を維持し、より厳しい許容誤差をサポートします。
• より速い加速と減速: 電動スピンドルとダイレクトドライブスピンドルは目標速度に素早く到達できるため、全体的な加工効率が向上します。
• 初期コストが高い: 内蔵型または高速スピンドルモーターは、ベルト駆動システムよりも高価です。
• メンテナンスの複雑さ: 統合型モータースピンドルは、従来のベルト システムに比べて修理が困難です。
• 熱管理要件：高速運転ではより多くの熱が発生します。高度な冷却システムは機械の複雑さを増します。
• 修理コストが高くなる可能性がある: ベアリングまたは内部コンポーネントが故障すると、特に組み込み設計の場合、修理コストが高くなる可能性があります。
• 必ずしも必要ではありません: 基本的な機械加工タスクの場合、超高速スピンドルでは実際の ROI が得られない場合があります。
スピンドルモーターを購入する際には、最高の RPM を選択するだけでは十分ではありません。
適切な選択は、材料、生産目標、機械の設定によって異なります。
決定を下す前に考慮すべき重要な事項は次のとおりです。
材質によって必要なスピンドル性能は異なります。
鋼鉄や鋳鉄は低速時に強いトルクを必要とします。
アルミニウムは、より高い RPM とスムーズな回転の恩恵を受けます。
チタンには安定した電力と熱制御が必要です。
間違った速度範囲を選択すると、工具寿命と表面品質が低下する可能性があります。
RPM だけではパフォーマンスは定義されません。
スピンドル速度は、切削工具のサイズおよび切削戦略に合わせて調整する必要があります。
自分自身に問いかけてみましょう:
通常の切断深さはどのくらいですか?
重荒加工をしていますか、それとも細かい仕上げをしていますか?
どのくらいのスピンドル電力 (kW) が必要ですか?
ピーク速度よりもバランスの取れたトルク曲線が重要です。
生産が継続的に行われる場合、冷却が重要になります。
空冷は軽い作業負荷には有効です。
油または水による冷却により、長い生産サイクルにおける安定性が向上します。
過熱によりスピンドルの寿命と加工精度が低下します。
購入する前に、以下を確認してください:
テーパータイプ（BT40、BT50、HSKなど）
電源要件
ATC互換性
機械構造の剛性
すべてのスピンドルモーターがすべての CNC マシンに適合するわけではありません。
購入価格はコストの一部にすぎません。
考慮する：
ベアリングの寿命
修理の容易さ
スペアパーツの入手可能性
サービスサポート
初期価格が低いと、長期的な費用が高くなる可能性があります。
「最良」のスピンドル モーターは存在しません。機械加工のニーズに適合するモーターがあるだけです。
適切な選択は、材料、機械の種類、生産目標によって異なります。
決める方法は次のとおりです。
軟鋼、鋳鉄、または標準的な機械部品を主に加工する場合:
• 通常は8,000～12,000 RPMで十分です
• ベルト駆動またはダイレクトドライブスピンドルが適しています
• 極端な速度よりも安定したトルクを重視
最適な用途: 毎日の生産とバランスの取れたパフォーマンス。
作業に深い切り込みや大きな工具が必要な場合:
• トルクの高い低回転数を選択する
• 強力なスピンドル剛性を求める
• 冷却安定性が重要
最適な用途: 自動車部品、構造部品、大型金型。
重切削よりも表面仕上げと速度が重要な場合:
• 15,000～24,000 RPMが推奨されます
• ダイレクトドライブまたは電動スピンドルが推奨
• 高速加速により効率が向上
最適な用途: アルミニウム部品、金型仕上げ、精密部品。
複雑な部品にはスムーズなパフォーマンスとダイナミックな応答が必要です。
• 内蔵電動スピンドル
• 高精度天秤
• 高度な冷却システム
最適な用途: 航空宇宙コンポーネントおよび複雑な形状。
スピンドルモーターと通常のモーターの違いは何ですか?
通常のモーターは一般的な機械的回転用に設計されています。
スピンドルモーターは、切削負荷下での高速連続回転に特化して設計されています。加工中は安定したトルク、最小限の振動、そして正確な速度制御を維持する必要があります。
つまり、スピンドル モーターは一般的な動力伝達用ではなく、精密機械加工用に作られています。
スピンドルモーターの寿命はどのくらいですか?
スピンドルモーターの寿命は使用方法とメンテナンスによって異なります。
平均すると：
標準使用期間: 3～5年
高速連続生産：寿命が短くなる
適切なメンテナンスと冷却：寿命の大幅な延長
通常、ベアリングは最初に摩耗する部品です。
スピンドルモーターの過熱の原因は何ですか?
一般的な原因は次のとおりです:
冷却システムの性能が悪い
過剰な切削負荷
摩耗したベアリング
最大回転数での連続運転
不適切な潤滑
過熱すると精度が低下し、スピンドルの寿命が短くなります。
スピンドルモーターは修理できますか？
はい、ただしデザインによります。
ベルト駆動スピンドルは修理が簡単で安価です。
内蔵モーター付きスピンドルは、メンテナンスがより複雑でコストがかかります。
場合によっては、スピンドルユニットを修理するよりも交換する方が現実的な場合があります。
RPM が高いほど常に良いのでしょうか?
必ずしもそうではありません。
RPM を高くすると仕上げ性能が向上しますが、重い鋼材の切断には速度よりも高いトルクが必要です。
最適なスピンドル モーターは、アプリケーションに基づいて速度とトルクのバランスをとります。
スピンドルモーターが故障しているかどうかはどうすればわかりますか?
警告サインには次のものがあります:
異常な振動
騒音の増加
気温上昇
表面仕上げが悪い
一貫性のないRPM
早期発見により大きな被害を防ぐことができます。
スピンドルモーターはCNC工作機械の心臓部です。機械の切削精度、表面仕上げの滑らかさ、そして生産の安定性を左右します。
スピンドルの種類によって用途は異なります。例えば、高トルクは重切削に、高回転は精度と速度に優れています。「最適な」スピンドルは一つではなく、お客様のアプリケーションに最適なスピンドルを選ぶことが重要です。
材質、作業量、精度のニーズに基づいて選択すると、CNC マシンが最高のパフォーマンスを発揮します。
