貴社のCNC加工性能は期待どおりではありませんか？
問題は機械そのものではなく、スピンドルにあるのかもしれません。
CNC加工では、以下のいずれかを選択します。
高速スピンドル（精密加工・仕上げ加工用）
高トルクスピンドル（高出力・重切削用）
作業効率、表面品質、工具寿命に直接影響します。
つまり、重要な質問は単純だ。
スピードが必要ですか、それとも切断力が必要ですか？
このガイドでは、主な違いを詳しく解説し、用途に合ったスピンドルを選ぶお手伝いをします。

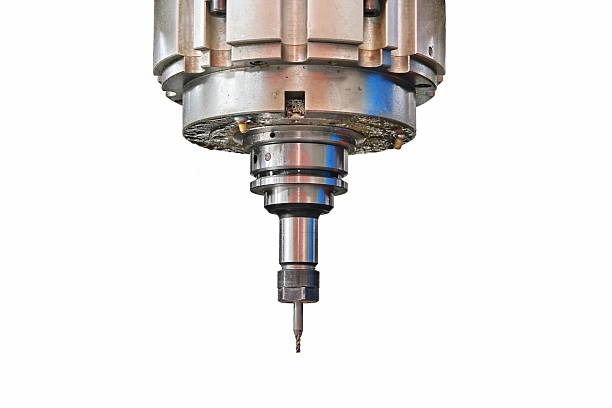

高速スピンドルは、機械の構成にもよりますが、通常12,000～40,000 RPM以上の非常に高い回転速度（RPM）で動作するように設計されています。
しかし、それは単に「より速く回転する」ことだけではない。
それは達成することに関するものです。
より高い切断精度
表面仕上げの向上
高速走行時でも安定した性能を発揮します。
構造と用途に応じて、高速スピンドルは一般的に以下のように分類されます。
電動（内蔵）スピンドル
モーターはスピンドルに直接組み込まれています。
超高速・高精度加工に最適
ベルト駆動式高速スピンドル
ベルト伝動システムを使用して速度を向上させる
コスト効率は高いが、精度はやや劣る
空冷式／油冷式／水冷式スピンドル
高回転時の熱を制御するように設計されています
精度と寿命を維持するために不可欠
高速ツールインターフェース（HSK / BT30 / BT40）
高速工具クランプとバランスに最適化
高回転数で動作させるため、スピンドルの構造は標準的なスピンドルとは大きく異なります。
統合型モーター設計
伝送損失を低減し、応答性を向上させます
高精度ベアリング（多くはセラミック製）
摩擦抵抗が少なく、高速走行性能が高い
動的バランスシステム
高回転時の振動を最小限に抑える
温度制御システム
精度に影響を与える熱膨張を防ぎます
簡単に言うと：
高速スピンドルは、精度、安定性、そして滑らかな回転を実現するために設計されています。
自問自答してみましょう：
アルミニウム、銅、またはグラファイトの加工を行っていますか？
二次研磨なしで、きめ細やかな表面仕上げをご希望ですか？
金型、3Dサーフェス、または複雑な輪郭の加工に取り組んでいますか？
もしあなたの答えが「はい」なら、高速スピンドルが適切な選択です。
なぜなら、高速走行時には：
切削力が低い
ツールの連携がよりスムーズになる
表面品質が大幅に向上します
利点 | デメリット |
優れた表面仕上げ | 低回転域でのトルク制限 |
精密加工に最適 | 重切削には適していません |
小型工具の効率向上 | 精密部品のためコストが高くなる |
切削力と振動の低減 | 過負荷や熱に弱い |

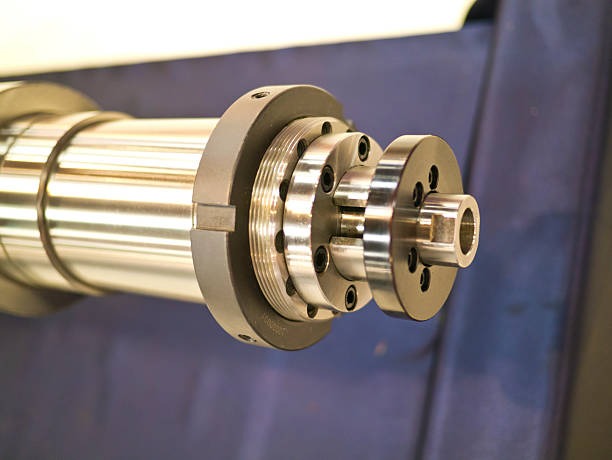

高トルクスピンドルは、機械の種類や構成にもよりますが、一般的に3,000～12,000回転/分という低速で強力な切削力を発揮するように設計されています。
回転に重点を置く高速スピンドルとは異なり、高トルクスピンドルは、出力、安定性、および材料除去能力に重点を置いている。
つまり、これらは以下のものを扱うように設計されているということです。
重切削負荷
硬質材料
大径工具
高トルクスピンドルは通常、その伝達構造に基づいて分類されます。
ギア駆動スピンドル
トルクを増幅するためにギアボックスを使用する
重切削加工や深切削に適しています
ベルト駆動スピンドル
速度とトルクのバランスを提供します
より柔軟で費用対効果が高い
ダイレクトドライブ式高トルクスピンドル
機械式トランスミッションなしでトルクを伝達する
応答性が向上し、振動も低減されます。
高耐久性ツールインターフェース
大型切削工具や高負荷を支えるように設計されています。
より高いトルクを発生させるために、スピンドル構造はいくつかの方法で強化されています。
ギアボックスまたは強化トランスミッションシステム
重切削時のトルク出力を向上させる
大径スピンドルシャフト
剛性と耐荷重性を向上させる
高負荷ベアリング
切断力と衝撃に耐えるように設計されています
剛性スピンドルハウジング
深削り加工やアグレッシブ加工時の安定性を向上させます。
簡単に言うと、高トルクスピンドルは、負荷がかかった状態でも強度、剛性、耐久性を発揮するように設計されています。
自問自答してみましょう：
あなたは鋼鉄、ステンレス鋼、それとも鋳鉄を加工していますか？
部品には深い切削加工や高い材料除去率が必要ですか？
大型の切削工具を使用していますか、それとも重い部品の加工を行っていますか？
答えがイエスであれば、高トルクスピンドルの方がより良い選択肢です。
なぜなら、このような状況では：
切断抵抗が高い
安定性が極めて重要になる
トルクは効率と工具寿命に直接影響する
高速スピンドルではこのような作業は難しいかもしれないが、高トルクスピンドルはまさにこのような作業のために設計されている。
利点 | デメリット |
強力な切断能力 | 最高速度を低下させる |
硬質材料に適しています | 表面仕上げには二次加工が必要となる場合があります。 |
重荷重下でも安定 | 小型工具や精密仕上げには効率が悪い |
大径カッターに対応 | 構造が重くなり、加速が遅くなる |
高速スピンドルと高トルクスピンドルのどちらを選ぶかは、単に仕様だけの問題ではない。
これは、加工効率、表面品質、そして全体的な生産コストに直接影響します。
意思決定を容易にするために、実際の生産現場で重要となる主な違いを詳しく見ていきましょう。
高速スピンドル
一般的には、コンパクトな設計の電動式（内蔵型）構造を採用している。
高回転時における重量、慣性、振動の低減に重点を置いています。
高トルクスピンドル
多くの場合、ギア駆動式または強化ベルト駆動式システムが用いられる。
より高い剛性を実現するために、より太いシャフトとより頑丈なハウジングを採用して設計されています。
簡単に言うと：
高速回転は滑らかな回転のために設計されており、高トルクは強度と安定性のために設計されている。
高速スピンドル
以下のような場合に最適です:
アルミニウム、銅、グラファイト
小型工具と精密部品
複雑な表面処理と仕上げ作業
高トルクスピンドル
以下のような場合に最適です:
鋼鉄、ステンレス鋼、鋳鉄
大型工具と重量部品
深削り加工および荒削り加工
材料が硬い場合や部品が大きい場合は、互換性が非常に重要になります。
高速スピンドル
通常、コストが高くなる理由は以下のとおりです。
高精度ベアリング
冷却システム
動的バランス調整要件
高トルクスピンドル
特に以下のような場合、重切削加工においてより費用対効果が高い。
高い材料除去率が求められる
工具寿命は重要な要素です
本当の違いは価格だけではなく、各スピンドルが投資対効果（ROI）にどれだけ貢献するかという点にある。
高速スピンドル
精密な組み立てと位置合わせが必要です。
振動や熱に対する感受性が高いため、設置条件はより厳しくなります。
高トルクスピンドル
より堅牢で、大型機械への組み込みも容易です。
大型加工センターや安定した設置環境に最適です。
高速スピンドル
以下の点について慎重な管理が必要です。
温度
潤滑
負荷条件
不適切な使用は、精度と寿命に急速に悪影響を及ぼす可能性があります。
高トルクスピンドル
高負荷条件下での耐性は向上しているが、以下の点も考慮する必要がある。
ギアシステムには定期的なメンテナンスが必要です
長期使用におけるモニタリングの必要性
要素 | 高速スピンドル | 高トルクスピンドル |
回転数 | 高（12,000～40,000） | 低～中（3,000～12,000） |
トルク | 低い | 高い |
切断タイプ | 軽切削・仕上げ | 重切削／荒削り |
表面仕上げ | 素晴らしい | 適度 |
工具サイズ | 小型工具 | 大型工具 |
材料 | 軟金属 | 硬質金属 |
構造 | 電動式、コンパクト | ギア/ベルト駆動、剛性 |
負荷時の安定性 | より低い | より高い |
高速スピンドルと高トルクスピンドルのどちらを選ぶかは、どちらが優れているかという問題ではありません。
どちらが実際の生産ニーズに合致するか、という点が重要です。
スピンドルの選択を誤ると、以下のような問題に直面する可能性があります。
効率が低い
表面品質が悪い
工具コストの増加
決定を下す前に、以下の重要な要素を確認してください。
まずは主要な機械加工作業から始めましょう。
あなたの仕事が以下の点に重点を置いている場合：
金型仕上げ
3D輪郭加工
精密部品
高速スピンドルの方が適しています。
あなたの仕事内容が以下を含む場合：
重度の荒削り
構造部品
大型ワークピース
高トルクのスピンドルの方が良い選択肢です。
スピンドルは、使用する材料と工具に適合している必要があります。
高速スピンドル：
柔らかい素材に最適です
小径工具に適しています
高トルクスピンドル：
硬質材料向けに設計されています
大型カッターと高負荷に対応
ここでの不一致は、工具の摩耗や加工の不安定化につながることが多い。
部品がどのように加工されているかを考えてみてください。
高精度で精緻な仕上げ
高速スピンドル：
深切りと高材料除去
高トルクスピンドル：
プロセスに両方の段階が含まれる場合は、組み合わせたアプローチが必要になる可能性があります。
初期価格だけで判断してはいけません。
高速スピンドル：
初期費用が高い
精密さと仕上がりによって付加価値を高める
高トルクスピンドル：
重切削に効率的
大量生産におけるコスト管理の改善
重要なのは、機械の価格だけでなく、部品ごとのコストを評価することです。
予算には、機器費用以外にも様々な費用を含めるべきです。
考慮する：
ツール消費量
サイクルタイム
生産量
スクラップ率
高価なスピンドルを使うことで、結果的に総生産コストを削減できる場合もある。
多くの判断が誤る原因はここにある。
自問自答してみましょう：
高負荷時における長期的な安定性が必要ですか？
長期間にわたって一貫した精度を必要としますか？
生産ラインの停止時間は、貴社の生産において大きな懸念事項ですか？
高速スピンドル：
より厳格なメンテナンスが必要
過負荷や熱に弱い
高トルクスピンドル：
過酷な条件下でもより耐久性が高い
長い生産サイクルでの管理が容易
投資対効果（ROI）の観点から：
高速化 → 精密部品の価値向上
高トルク → 大量生産における高効率化
多くの実際の応用例では、どちらか一方を選ぶのではなく、両方を組み合わせるのが最善の解決策となる。
荒削り用の高トルク
仕上げ作業の高速化
このアプローチは、効率性と品質の両方を最大限に高めます。
1つのスピンドルで高速回転と高トルクの両方に対応できますか？
理論的には可能です。最新のスピンドルの中には、より広い速度範囲とトルク範囲を提供するように設計されているものもあります。
しかし、実際の生産現場では：
高速スピンドルは、精度と仕上げ加工に最適化されています。
高トルクスピンドルは重切削用に最適化されています
ハイブリッドスピンドルは柔軟性を提供できるが、通常、極限条件下では専用スピンドルの性能に匹敵することはできない。
用途が特定の種類の加工に特化している場合は、専用スピンドルを使用する方が依然として良い選択肢です。
金型加工にはどちらのスピンドルが適していますか？
それは加工段階によって異なります。
荒削り工程 → 高トルクスピンドルによる効率的な材料除去
仕上げ工程 → 表面品質向上のための高速スピンドル
ほとんどの金型メーカーにとって、両方を組み合わせることで最良の結果が得られる。
なぜ私のスピンドルは重切削時に性能が低下したり、振動が発生したりするのでしょうか？
これは多くの場合、スピンドルが十分なトルクを発生していない兆候です。
一般的な原因としては、以下のようなものがあります。
硬質材料には高速スピンドルを使用する
切削荷重に対する剛性が不十分
スピンドル容量を超える工具サイズ
高トルクスピンドルに切り替えることで、安定性と切削性能を大幅に向上させることができます。
加工においては、回転数が高い方が常に有利なのでしょうか？
いいえ。回転数を上げると切断速度は向上しますが、それは適切な条件が揃っている場合に限ります。
トルクが不足している場合：
切削力が減少する
工具の摩耗が増加する
効率が低下する
重要なのは、材料と切削深さに応じて速度とトルクのバランスを取ることです。
アルミニウムとスチールでは、どちらのスピンドルが適していますか？
アルミニウム、銅、グラファイト → 高速スピンドル
鋼、ステンレス鋼、鋳鉄 → 高トルクスピンドル
材料に合わないスピンドルを使用すると、性能低下やコスト増加につながる可能性があります。
最も費用対効果の高いスピンドルはどれですか？
最も費用対効果の高い選択肢は、最も安いスピンドルではなく、以下の性能を発揮するスピンドルです。
安定したパフォーマンス
工具寿命が長くなる
効率性の向上
部品あたりのコスト削減
多くの場合：
高速スピンドルは精密産業に価値をもたらす
高トルクスピンドルは重機械加工において価値をもたらします
高速スピンドルと高トルクスピンドルの違いは、結局のところ、加工に必要なものが何であるかという点に尽きます。
高速スピンドルは精度と表面品質を重視して設計されている一方、高トルクスピンドルは強度と重切削加工向けに設計されている。
適切なスピンドルを選ぶということは、使用する材料、工具、そして生産目標に合ったスピンドルを選ぶことを意味します。
