仕上げ工程に時間がかかりすぎたり、費用がかかりすぎたり、期待する表面品質が得られなかったりする場合、それはあなただけではありません。
本当に必要なのは、より優れたツールだけではなく、CNC加工センターをより効率的に活用するためのよりスマートな方法なのです。
この記事では、円セグメントカッターが、特に複雑な表面を加工する場合や、 5軸CNCマシン.

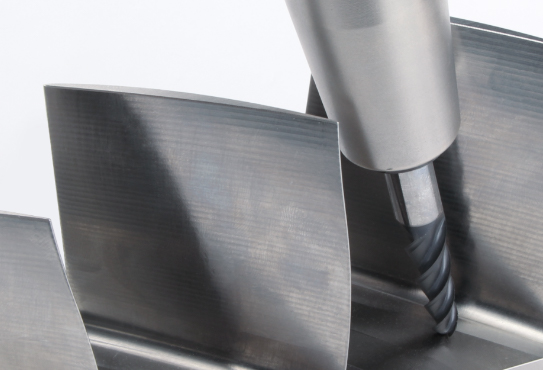

円弧切断機は、高効率な表面仕上げ加工のために設計された特殊なCNC切削工具です。
従来のボールエンドミルとは異なり、有効半径がはるかに大きいため、一度の加工でより広い表面積をカバーできます。
このタイプの工具は、点ごとに切削するのではなく、「広範囲接触型」カッターのように機能するため、複雑な曲線や3D曲面の加工に最適です。

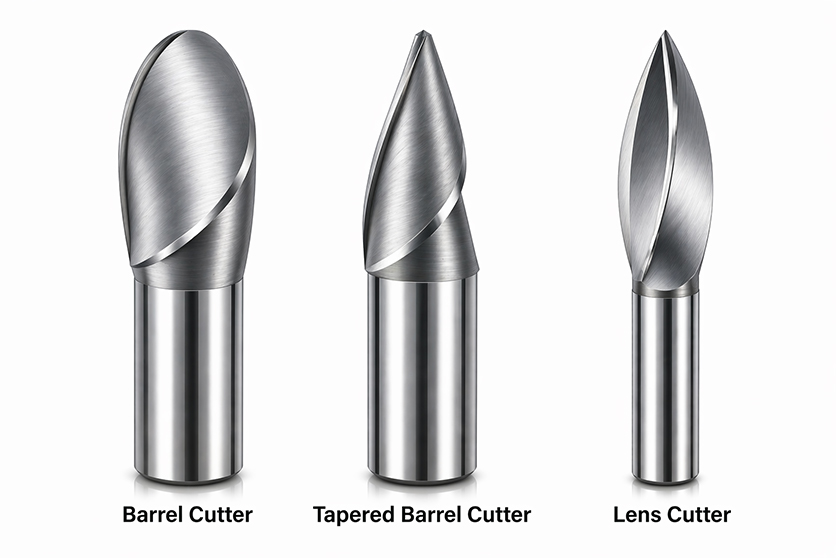

バレルカッター – 一般的な曲面加工に最適
テーパーバレルカッター – 傾斜面や深めの表面に最適
レンズカッター – 精密な仕上げや複雑な形状に適しています
CNC加工センター、特に5軸CNCマシンで使用する場合、円弧カッターを使用すると、次のことが可能になります。
精度を損なわずにステップオーバーを増やす
ツールパスのパス数を減らす
より少ない労力でより滑らかな表面を実現
より多くの材料を、より短時間で、より良い結果で除去できます。
重要な違いは、工具が表面に接触する方法にある。
従来のボールエンドミルでは、切削は一点で行われます。
つまり、ステップオーバーが小さくなり、ツールパスが増え、加工時間が長くなるということだ。
円形セグメントカッターは、それぞれ異なる仕組みで動作します。
彼らは、点接触ではなく線接触を生み出すために、大きな半径の刃先を使用している。
これにより、滑らかな表面を維持しながら、段差を大幅に広げることが可能になります。
これはつまり：
一度に除去できる材料の量が増えます
同じ表面を仕上げるのに必要なツールパスが少なくなります
CNC加工センターの総加工時間を短縮します
これを効果的に行うには、ツールの使い方を理解することが非常に重要です。
そのため、円形セグメントカッターは次のような場合に最高の性能を発揮します。
5軸CNCマシニングセンター
高精度、高安定性のCNCマシン
これらの機械は工具を最適な角度に保つことができ、安定した接触とより良い結果を保証します。
仕上げ工程が生産速度を低下させている場合、ここで最も大きな違いを実感できるでしょう。
有効半径が大きいため、円弧カッターはより大きなステップオーバーを可能にする。
つまり、パス回数の減少、ツールパスの短縮、そしてサイクルタイムの大幅な短縮につながるということです。
スピードだけでなく、品質も手に入ります。
より滑らかな切削経路と低いスカラップ高さにより、円形セグメントカッターは、機械加工から直接、はるかに滑らかな表面を作り出すことができます。
あなたにとってそれは次のことを意味します。
手作業による研磨が少なくなる
より均一な表面品質
お客様への配送を迅速化
機械の使用時間は高額です。
仕上げ作業にかかる時間が短縮されれば、CNC加工センターは次の作業に早く対応できるようになります。
つまり、次のようになるということです。
機械稼働率の向上
1日あたりの生産部品数増加
設備投資に対するより良いリターン
切削力を一点に集中させるのではなく、より広い接触面積に荷重を分散させる。
その結果、以下のようになります。
工具の摩耗が軽減される
より安定した切断性能
予期せぬツール変更の減少
剛性が高く高精度なCNCマシンと組み合わせることで、工具寿命を大幅に延ばすことができます。
複雑な形状を加工する場合、従来の工具ではすぐに限界に達してしまいます。
円形セグメントカッターは、特に以下の用途に効果的です。
金型およびダイの表面
航空宇宙部品
曲面形状の自動車部品
5軸CNC加工センターで使用すると、難しい角度や深い面でも最適な接触を維持できます。
結局のところ、すべてはコストに行き着く。
より高速な加工、より優れた表面品質、そしてより長い工具寿命を組み合わせることで、以下のことが可能になります。
加工時間の総時間を短縮する
人件費と仕上げ費の削減
生産効率全体を向上させる
時間も労力も少なくて済み、より良い結果が得られます。
表面仕上げにおいて、円形セグメントカッターだけが唯一の選択肢ではありません。
多くの工場では今でもボールエンドミルに頼っており、これはCNCマシニングセンターで複雑な表面を加工する際の標準的な選択肢として長年使われてきた。
どちらのツールも優れた表面仕上げを実現できるが、その方法は全く異なる。
円形セグメントカッターは効率性を重視して設計されており、有効半径を大きくすることで、一度の切断でより広い面積をカバーします。
一方、ボールエンドミルは点接触を利用するため、ステップオーバーが小さく、ツールパスの数が多くなります。
特徴 | 円弧切断機 | ボールノーズエンドミル |
切削接触 | 線路／大半径 | 点接触 |
跨ぎ越える | 大きい | 非常に小さい |
加工速度 | 非常に高い | 比較的遅い |
表面仕上げ | 素晴らしい | 適度 |
ツールパスの長さ | 短い | より長く |
機械要件 | 5軸CNCマシンでの使用が最適 | 3軸加工機で作業します |
次のような場合は、円形セグメントカッターを選択してください。
仕上げ時間を大幅に短縮
追加の研磨なしで表面品質を向上させる
CNC加工センターの生産性を向上させましょう
大型または複雑な曲面を加工する
5軸CNC加工センターで使用すると最良の結果が得られます。
ボールノーズエンドミルは、以下の場合に選択してください。
機械の小さな機能や狭い場所を加工する
単純な幾何学の問題に取り組む
標準を使用する 3軸CNCマシン
一般的な仕上げ作業を処理する
円形セグメントカッターは、効率と表面品質を大幅に向上させることができますが、その性能は使用する機械に大きく左右されます。
現在のシステム構成が十分な安定性、精度、柔軟性を提供していない場合、これらのツールが本来提供するはずのメリットを十分に享受できない可能性があります。
従来の工具とは異なり、円弧切断機は、加工対象物との適切な接触角度を維持することに大きく依存する。
多くの場合、特に複雑な3D曲面を加工する場合、固定された工具位置ではこれを実現することはできません。

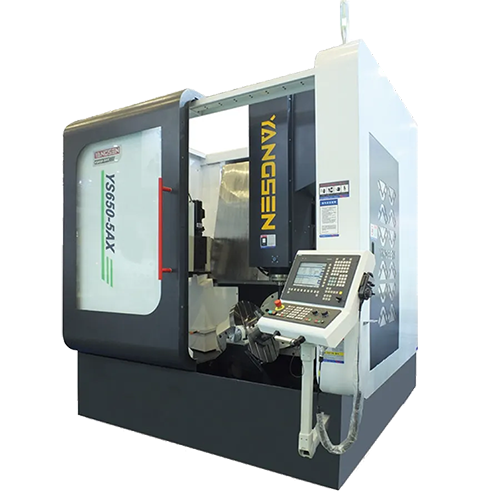

5軸CNCマシニングセンターは、工具角度の連続調整を可能にし、以下のことを保証します。
表面全体にわたって均一な切削接触
曲面形状における表面仕上げの向上
より効率的なツールパス実行
5軸加工機能がないと、この工具はその大きな有効半径を十分に活用できず、利点が制限されてしまう。
円形セグメントカッターは材料のより広い面積に接触するため、切削力がより広い範囲に分散されます。
これにより、機械の剛性に対する要求が高まる。
高剛性CNC加工センターは、以下の点で役立ちます。
切断時の振動を最小限に抑える
寸法精度を維持する
工具のたわみを防止する
機械構造が十分に安定していない場合、結果のばらつきや工具寿命の短縮につながる可能性があります。
円形セグメントカッターの主な利点の1つは、表面品質を維持しながらステップオーバーを増やすことができる点です。

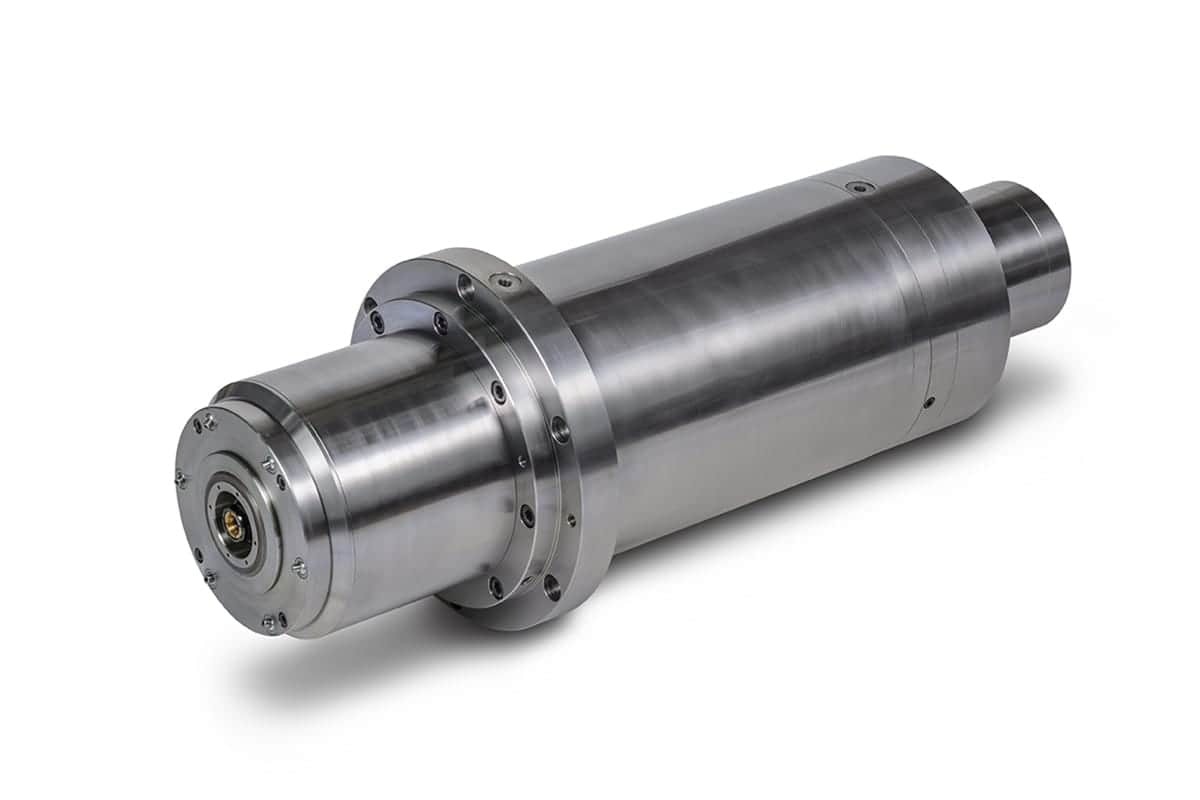

これを実現するためには、スピンドルはより高い送り速度をスムーズに処理できなければならない。
高速加工センターは以下を可能にします。
仕上げを損なうことなく、より速い材料除去を実現
高速切断時の安定性向上
全体的な生産性の向上
スピンドルの性能が十分でない場合、期待される効率向上は実現されない可能性があります。
円弧セグメントカッターは、特に多軸加工の場合、より高度な加工戦略を必要とするのが一般的です。
これは、CNCシステムが以下の処理能力を備えている必要があることを意味します。
複雑なツールパス計算
滑らかな多軸補間
正確な位置決めと動作制御
最新のCNC制御システムは、切削工具が意図した経路を正確にたどることを保証し、これは表面品質と加工効率の両方に直接影響を与える。
機械本体に加えて、プログラミング面も重要な役割を果たす。
すべてのCAMソフトウェアが、円弧セグメントカッターの最適化戦略をサポートしているわけではありません。
このツールを最大限に活用するには、CAMシステムが以下の機能をサポートしている必要があります。
バレルツールパス戦略
多軸工具の向き制御
効率的な仕上げアルゴリズム
適切なプログラミングサポートがなければ、最高の機械とツールの組み合わせであっても、その潜在能力を最大限に発揮することはできません。
速度や表面品質において期待通りの改善が得られない場合、その原因はカッターではなく、多くの場合、その背後にある機械の設定にある可能性があります。
実際には、多くのメーカーは、円弧セグメントカッターをより高性能なCNC加工センター、特に多軸加工機能と高い動的性能を備えたものと組み合わせることで、初めて最大の効果を実感できる。
すべての作業に円弧切断機が必要なわけではありません。
重要なのは、それが実際に自分に有利に働くタイミングを見極めることだ。
加工時間の大部分が荒加工ではなく仕上げ加工に費やされている場合、それは加工工程を最適化できる明確な兆候です。
円形セグメントカッターは、特に次のような場合に効果的です。
仕上げに時間がかかりすぎる
ツールパスが密集しすぎている
あなたのCNC加工センターは表面加工でいっぱいです
こうした場面では、ツールを切り替えることで即座に効率を向上させることができます。
曲面が広い部品の場合、従来の工具では速度と品質のバランスを取るのが難しいことが多い。
円弧セグメントカッターは、以下の加工に適しています。
大きな自由曲面
金型キャビティ
航空宇宙部品または自動車部品
5軸CNC加工センターでは、角度が変化してもより良好な接触を維持できる。
部品に加工直後から高い表面仕上げが求められる場合、工具選びが非常に重要になります。
次のような場合は、円弧切断機の使用を検討すべきです。
研磨作業を減らしたい
表面の均一性が重要
手戻り作業が問題になりつつある
これらは、より滑らかな仕上がりを直接実現するのに役立ち、後の工程での時間を節約します。
機械が常に稼働しているにもかかわらず生産量が限られている場合、問題は容量ではなく効率にある可能性があります。
円形セグメントカッターは、次のような場合に役立ちます。
サイクルタイムを短縮する
CNC加工センターの稼働率をより早く向上させる
生産スループット全体を向上させる
時には、単に問題を解決するだけでなく、プロセス全体を改善することが目標となる場合もある。
円形セグメントカッターは、次のような場合に検討する価値があります。
あなたは高効率加工へと向かっています
5軸CNC加工を導入する
設備投資からより多くの価値を得たいと考えているのですね。
現在の仕上げ工程が遅い、コストが高い、あるいは生産量が制限されていると感じるなら、円形セグメントカッターの導入を検討する良い機会かもしれません。
円弧切断機は主にどのような用途に使用されますか？
円弧切断機は、主に大きな曲面や複雑な3D形状の仕上げ加工に使用されます。
これらは、金型製作や航空宇宙部品など、高い表面品質と短い加工時間の両方が求められる用途において特に効果的です。
円弧切断機を使用するには、5軸CNCマシンが必要ですか？
必ずしもそうとは限らないが、大きな違いを生む。
一部のアプリケーションは3軸CNC加工センターで実行可能ですが、円弧状カッターの真の利点は、工具の正確な位置決めにあると言えます。
5軸CNC加工機は、工具と加工対象物との最適な接触を維持することを可能にし、より優れた表面仕上げと高い加工効率を実現します。
どの程度の効率改善が期待できますか？
用途にもよりますが、多くの場合、処理時間を大幅に短縮できます。
ステップオーバーが大きいため、円弧セグメントカッターはツールパスの数を減らすことができ、それによってサイクルタイムが直接短縮され、機械の稼働率が向上します。
円弧セグメントカッターは、ボールエンドミルよりも優れているのでしょうか？
必ずしも「優れている」とは限らないが、適切な状況下ではより効率的である。
広い面積の表面仕上げにおいては、円形セグメントカッターは速度と表面品質の両面で明確な利点を提供する。
しかし、ボールエンドミルは、小さな形状、狭い場所、および汎用的な加工において依然として有用である。
円形セグメントカッターで期待通りの結果が得られないのはなぜですか？
多くの場合、制約となるのはツールそのものではない。
パフォーマンスは、以下のようないくつかの要因に依存します。
機械の剛性と精度
ツールパス戦略
CAMプログラミング機能
これらのいずれかが欠けている場合、カッターは期待どおりに動作しない可能性があります。
円形セグメントカッターは、加工コスト全体を削減できるのか？
はい、しかしその節約効果は複数の要因が複合的に作用した結果です。
加工時間の短縮、研磨作業の最小化、工具寿命の向上により、CNC加工センターの全体的な生産コストを削減し、生産性を向上させることができます。
円形セグメントカッターは、仕上げ効率、表面品質、および全体的な加工性能において、明確な優位性を提供します。
しかし、真の価値はそれらをどのように活用するかによって決まる。
高性能なCNC加工センター、特に5軸CNCマシンと組み合わせることで、サイクルタイムを大幅に短縮し、あらゆる加工作業からより多くの成果を引き出すことができます。
単に機械の数を増やすことなく生産性を向上させたいのであれば、工具戦略の最適化から始めるのが賢明です。
さらに上を目指したいのであれば、適切な切削工具と適切な設備を組み合わせることが、最も大きな違いを生み出すでしょう。
