CNCスピンドルモーターの種類

スピンドル性能は直接的に 影響 加工精度、切削安定性、表面仕上げ CNC加工において、振動、騒音、過熱、不安定な切削といった問題は、工具やプログラミングではなく、スピンドルモーターに起因する場合が多いです。

このことから、重要な疑問が生じます。 さまざまなタイプの CNC スピンドル モーターは加工性能にどのような影響を与えますか?

スピンドルモーターは似ているように見えますが、構造、駆動方法、性能が大きく異なります。

すべてのCNCスピンドルモーターが同じというわけではありません。中には、 高トルクと重切削一方、高速性、精度、スムーズな制御を重視する人もいます。

この記事では、主な CNCスピンドルモーターの種類 また、それぞれのオプションの違いを説明して、さまざまな加工ニーズに適したオプションをよりよく理解できるようにします。

CNC スピンドルモーターとは何ですか?

さまざまなタイプについて説明する前に、まず 1 つ明確にしておきたいのは、CNC スピンドル モーターとは何でしょうか。

簡単に言えば、切削工具を回転させる部品です。

回転も切断も不要 — 非常に重要なことです。

スピンドルモーターは電力を制御された回転運動に変換し、工具が特定の速度とトルクレベルで材料を切削することを可能にします。回転数を調整したり、切削モードを切り替えたり、高速加工を実行したりするたびに、スピンドルモーターは舞台裏で重労働を担っています。

なぜこれが重要なのでしょうか?

スピンドルの性能は、切削安定性、表面仕上げ、騒音、振動、さらには工具寿命など、あらゆる面に影響を与えます。スピンドルモーターが加工作業に適していないと、工具やプログラミングがどれほど優れていても、チャタリング、発熱、あるいは結果のばらつきにつながる可能性があります。

ここで多くの人が見逃している重要な点があります。それは、すべての CNC スピンドル モーターが同じように動作するわけではないということです。

設計によって速度、トルク、負荷の処理方法が大きく異なります。

だからこそ、 CNCスピンドルモーターの種類 単なる技術的な知識ではなく、より良い加工結果を得るのに役立つ実践的な洞察力です。

詳しく見ていきましょう。

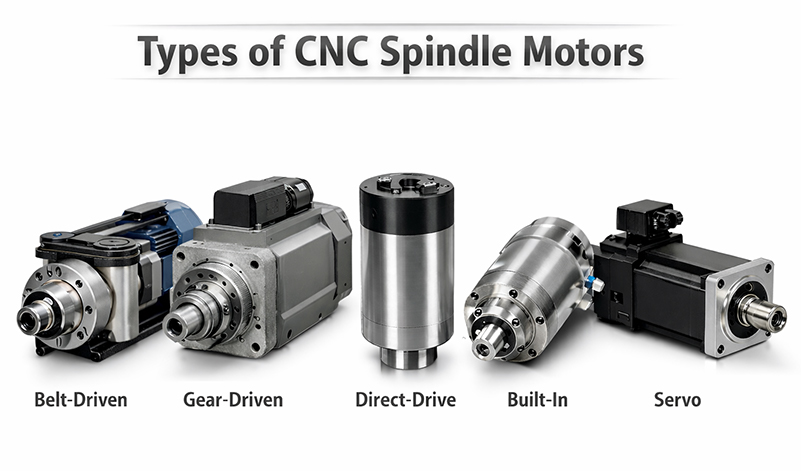

CNCスピンドルモーターの種類

CNC スピンドル モーターの機能について理解できたので、実際の質問について話しましょう。

実際にどのようなスピンドルモータが使用されているか CNCマシン?

すぐに気が付くことが 1 つあります。それは、「最良」のスピンドル モーターは存在しないということです。

各タイプは、トルク、速度、精度、コスト管理など、特定の加工目標を念頭に置いて設計されています。

最も一般的なタイプを1つずつ見てみましょう。

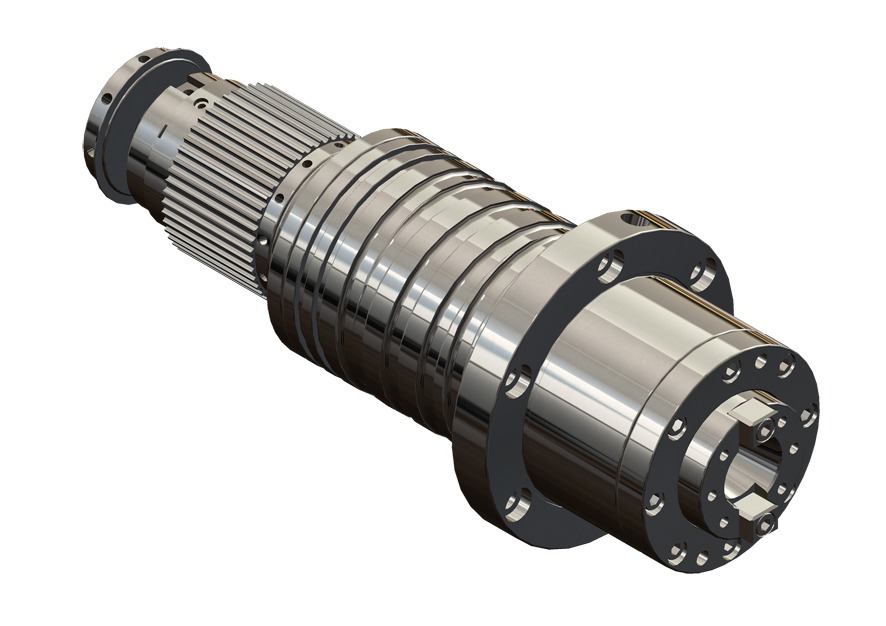

ベルト駆動スピンドルモーター

これは、最も伝統的かつ広く使用されているスピンドル モーターの設計の 1 つです。

ベルト駆動システムでは、モーターがスピンドルに動力を伝達する。 を通して ベルトと滑車セットアップは簡単です。そして、そのシンプルさこそが、今でも人気がある理由です。

なぜそれを選ぶのですか?

コスト効率と信頼性

メンテナンスと修理が簡単

重切削時の振動吸収性に優れています

どこが足りないのでしょうか?

最大主軸速度の制限

ベルト伝達による動力損失

ダイレクトドライブ設計に比べて精度が低い

最適な用途:

一般的な機械加工、荒加工、超高速よりもコストとトルクが重要なアプリケーション。

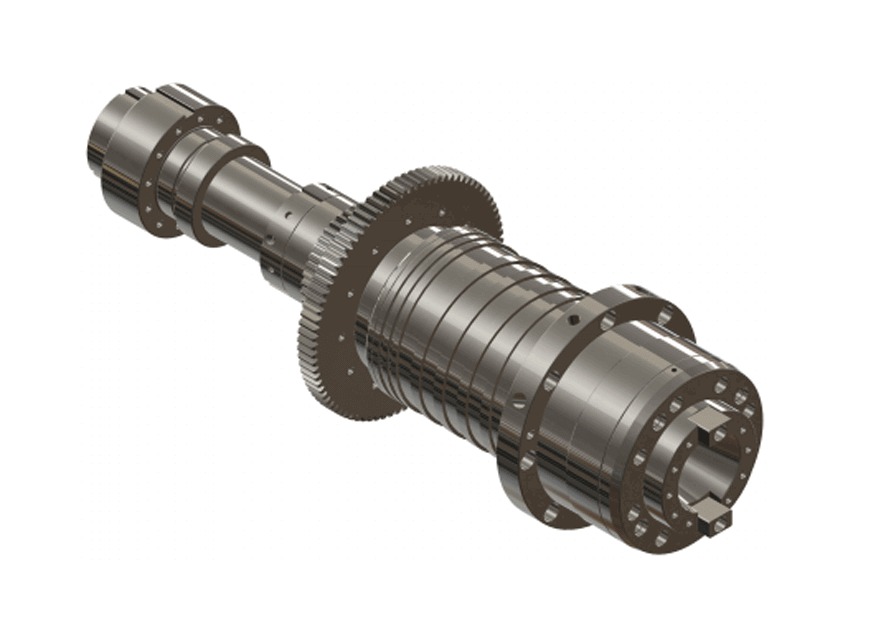

ギア駆動スピンドルモーター

ベルト駆動スピンドルはシンプルさを重視しますが、ギア駆動スピンドルは トルクに焦点を当てる.

ベルトの代わりにこのデザイン 内部ギアボックスを使用してトルクを増幅します、重切削加工に最適です。

なぜそれを選ぶのですか?

非常に高いトルク出力

大きな切削負荷でも安定

大型ワークピースや深い切り込みに最適

どこが足りないのでしょうか?

騒音レベルが高い

より複雑な内部構造

メンテナンス要件の増加

最適な用途:

重切削荒加工、大型部品加工、速度よりも切削力が重要な用途。

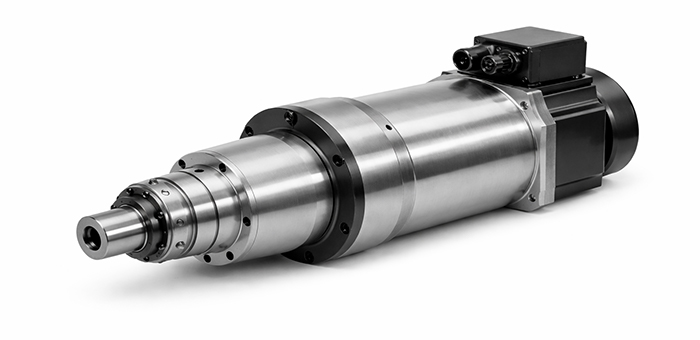

ダイレクトドライブスピンドルモーター

ここから物事がより「現代的」に感じられるようになります。

ダイレクトドライブスピンドルでは、モーターがスピンドルシャフトに直接連結されています。 ベルトもギアもないつまり、可動部品が少なくなり、精度が大幅に向上します。

なぜそれを選ぶのですか?

優れた回転精度

最小限の振動とバックラッシュ

表面仕上げの向上

急加速と急減速

どこが足りないのでしょうか?

コストが高い

熱管理がより重要になる

高品質の製造および制御システムが必要

最適な用途:

精密加工、微細仕上げ、精度と表面品質が重要となる用途。

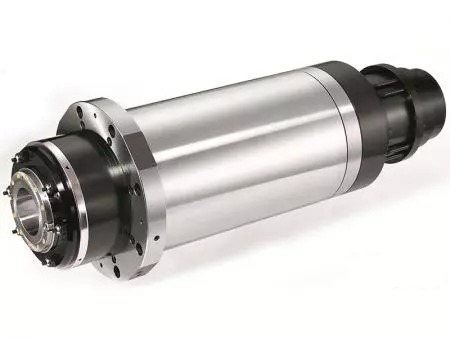

内蔵（電動）スピンドルモーター

この設計では、モーターはスピンドルハウジング自体に完全に統合されています。コンパクトでパワフル、そしてスピードを重視した設計です。

高速加工センターではよく見かけます。

一般的なサブタイプ

空冷式ビルトインスピンドル

液冷式内蔵スピンドル

なぜそれを選ぶのですか?

極めて高いスピンドル速度

優れたダイナミックパフォーマンス

コンパクトで省スペースなデザイン

どこが足りないのでしょうか?

初期投資額の増加

複雑な冷却システム

メンテナンスには通常、専門的なサポートが必要です

最適な用途:

高速加工、金型仕上げ、精密部品加工にはスムーズで安定した回転が求められます。

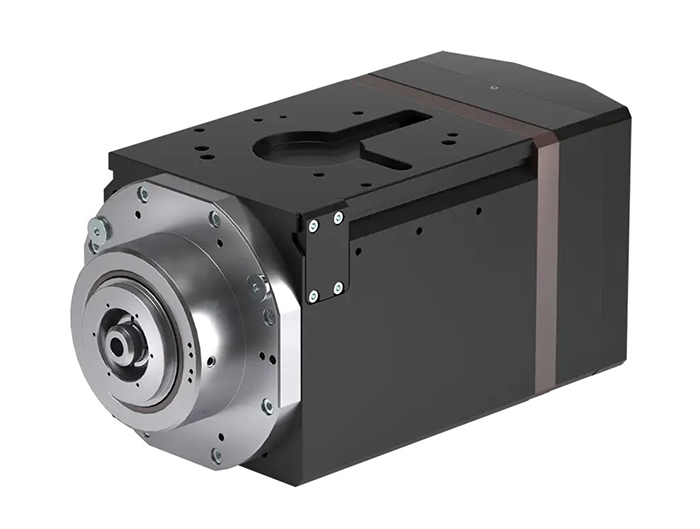

サーボスピンドルモーター

サーボスピンドルモーターは制御性を重視します。

これらは CNC システムと緊密に連携するように設計されており、正確な速度制御とスムーズな移行を可能にします。特にタッピングや可変速度操作に役立ちます。

なぜそれを選ぶのですか?

高精度と再現性

スムーズな速度制御

剛性タッピングに最適

どこが足りないのでしょうか?

より複雑な制御設定

システムコストの上昇

高度なCNC統合が必要

最適な用途:

タッピング、精密加工、正確な速度制御を必要とする作業。

CNCスピンドルモーターの種類の簡単な比較

よくある質問

すべての CNC スピンドル モーターは互換性がありますか?

A: 必ずしもそうではありません。CNCスピンドルモーターは、それぞれ異なる速度、トルク、制御要件に合わせて設計されています。機械の構造や用途を考慮せずにスピンドルモーターの種類を交換すると、性能が制限されたり、信頼性の問題が発生する場合があります。

ダイレクトドライブスピンドルはベルト駆動スピンドルよりも精度が高いですか?

A: ほとんどの場合、可能です。ダイレクトドライブスピンドルはベルトやギアを不要にし、振動やバックラッシュを低減することで、回転精度と表面仕上げを向上させます。

ギア駆動スピンドルは騒音が出るのに、なぜまだ使われているのでしょうか?

A: トルクが重要だからです。ギア駆動スピンドルモーターは、速度や騒音レベルよりも切削力が重視される、重い切削や大型ワークピースの切削において、強力で安定したトルクを提供します。

スピンドル速度が速いほど常に良いのでしょうか?

A: 必ずしもそうではありません。軽切削や仕上げ加工には高回転速度が適していますが、重切削では回転数よりもトルクと剛性が求められる場合が多くあります。最適なスピンドルモータは、実際の加工タスクによって異なります。

不適切なスピンドルモーターを使用すると工具寿命が短くなる可能性がありますか?

A: はい。過度の振動、不安定な速度、またはトルク制御の不良は、工具の摩耗や熱の蓄積を増加させる可能性があります。適切なスピンドルモーターを使用することで、工具寿命を延ばし、安定した切削性能を維持できます。

適切な CNC スピンドル モーターのタイプを選択するにはどうすればよいですか?

A: まず、材料、切削方法（荒加工または仕上げ加工）、速度要件、精度目標を検討してください。スピンドルモーターの種類を実際の加工ニーズに合わせて選択すると、単に最高の仕様を選択するよりも、より良い結果が得られることが多いです。

結論

適切な CNC スピンドル モーターを選択するには、まずさまざまなタイプ (ベルト駆動、ギア駆動、ダイレクト ドライブ、組み込み、サーボ) を理解し、それらがどのようにさまざまな加工目標をサポートするかを理解することから始まります。

主な違いがわかったので、スピンドルの性能、精度、効率について十分な情報に基づいた決定を下すことができるようになります。

材料、裁断スタイル、生産の優先順位について少し考えてみましょう。 あなたの加工ニーズに本当に合うスピンドルモーターのタイプを特定します.

より良い加工結果は推測から得られるのではなく、適切なスピンドル モーターから始まります。
