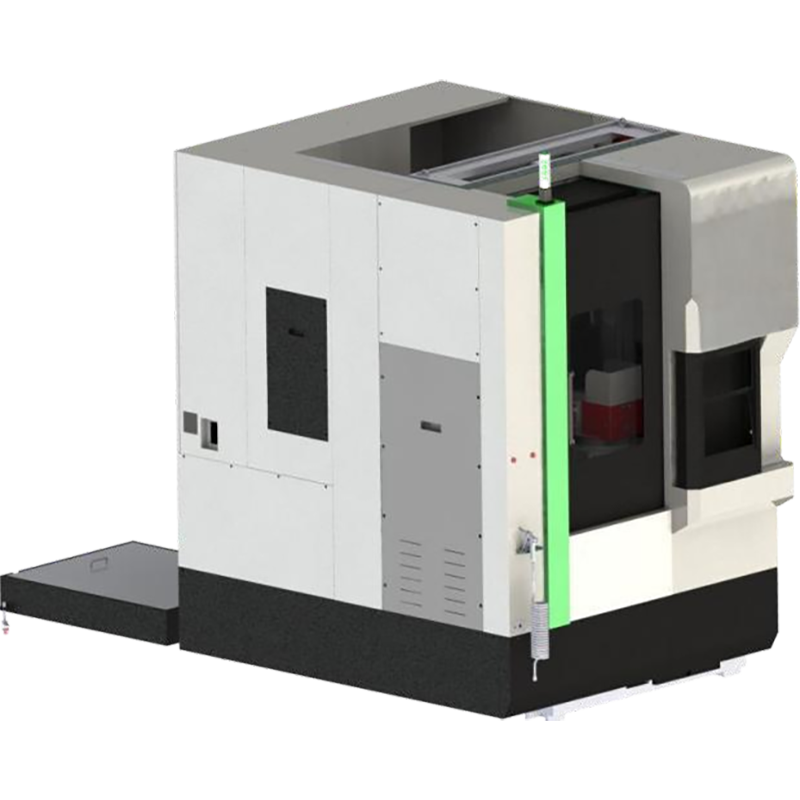

高精度立旋盤は、垂直スピンドルと水平回転ワークテーブルを備えたハイエンドCNC工作機械です。大型、重量物、または精密回転部品に対し、旋削、フライス加工、穴あけ、タッピングなどの複雑な加工をミクロンレベルの精度で実行するために特別に設計されています。
最大。 X軸移動 :
-370~480mm最大。 Z軸移動 :
800mmCNC垂直旋盤の主要構造
 | 垂直スピンドル：ワークピースの重力が自然にワークテーブルに押し付けられるため、高いクランプ剛性が得られ、大径で超重量のディスクやリングに適しています。 ミル旋削: 旋削、フライス加工、穴あけ、タッピング、ボーリングを同時に実行し、二次クランプ誤差を最小限に抑えます。 高剛性構造: 一体型の鋳鉄製ベッド、対称柱、ワイドスパンのガイドウェイが、大きな切削力に耐えます。 高精度: 閉ループ線形スケールと熱補正システム。 |
適用業界:
• 航空宇宙：着陸装置アクチュエータ、タービンハウジング
• 風力発電：ホイールハブ、ベアリングリング、ギアリング
• 建設機械：油圧バルブ本体、ポンプハウジング
主要な技術パラメータ
| プロジェクト | ユニット | 仕様 | 述べる | |
| 最大回転直径 | mm | 1000 | ||
| 最大旋回高さ | mm | 800 | ||
| 最大回転直径 | mm | 800 | ||
| スピンドル貫通穴径 | mm | ￠ 80 | ||
| 最大バー加工径 | mm | ￠ 75 | ||
| スピンドルエンドタイプとコード | A2-11 | |||
| シングルスピンドル スピンドルボックス | ||||
| スピンドル速度範囲 | 回転数/分/Nm | 50～1500 | ファナック 0i - TF | |
| メインモーター出力 | ||||
| 30分/連続 | kW | 18.5/22 | β IIP30/8000 | |
| 標準チャック | チャック径 | インチ | カスタマイズ | |
| X軸早送り速度 | m/分 | 20 | ローラーガイド | |
| Z軸早送り速度 | m/分 | 20 | ローリングガイド | |
| X軸移動 | mm | -370～480 | ||
| Z軸移動 | mm | 800 | ||
| 標準ツールホルダー | サーボタレット8T | |||
| 中央の排水口 | MPa | 3 | ||
| ツールサイズ | ボーリングバー径 | mm | Ф50 | |
| ナイフディスク | できる | |||
| 機械重量 | 総重量 | kg | 11800 | |
| 工作機械の外観 | 長さ × 幅 × 高さ | mm | 2700*2823（4400）*3550 | チップ除去なし（付属） |
