立旋盤の主な構造は、垂直の主軸と回転するワークテーブルです。ワークテーブルは通常かなり大きく、重いワークピースを保持できます。主軸は垂直に配置されており、従来の横型旋盤の水平主軸とは異なります。機械には、重いワークテーブルと切削工具を支える頑丈なフレームが備えられています。このフレームは、正確な加工作業を保証するために、安定性と剛性を確保するように設計されています。
最大。 X軸移動 :
-200～+1050mmm最大。 Z軸移動 :
900mm最大ワーク高さ :
1400mm最大ワーク重量 :
8000kg応用 :
Power generation, shipbuilding, metallurgy, and mining.主要構造 of CNC垂直旋盤

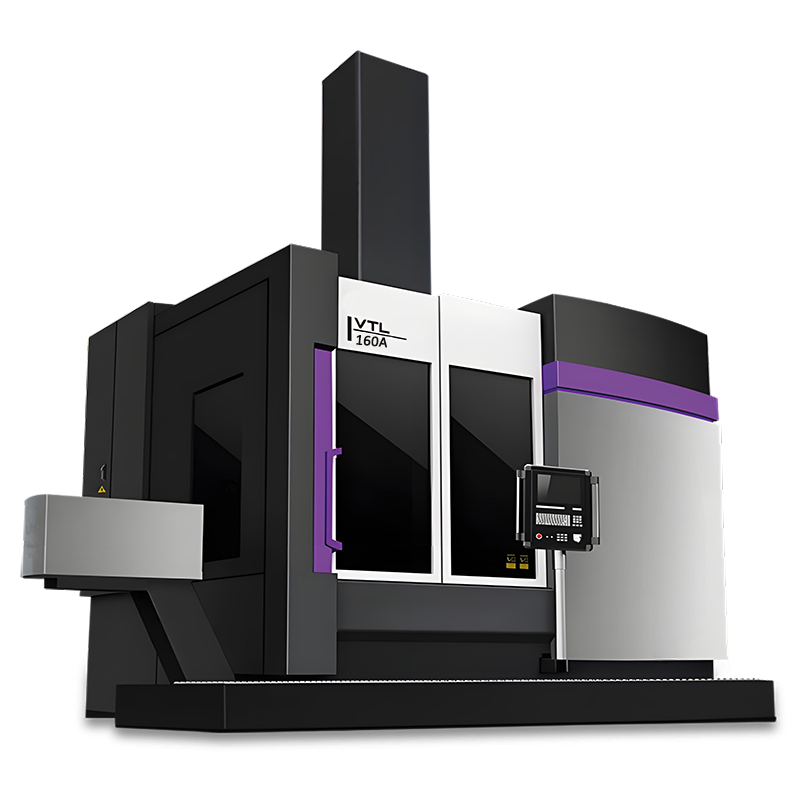

 | VTL-160A旋盤は、可動ビームを備えたシングルコラムCNC垂直旋盤です。市場の需要に応じて当社が開発・設計し、キーテクノロジープロセスを活用し、旋盤機械構造の新しい設計を進め、技術プロセスの研究を行い、旋盤の試運転作業を行いました。VTL160A旋盤は、可動ビームを備えたシングルコラムCNC垂直旋盤です。市場の需要に応じて当社が開発・設計し、キーテクノロジープロセスを活用し、旋盤機械構造の新しい設計を進め、技術プロセスの研究を行い、旋盤の試運転作業を行いました。 |
立型旋盤の包括的なアフターサポート
CNC Yangsenでは、VTL-160A立旋盤が最高のパフォーマンスで稼働できるよう、万全のアフターサポートを提供することに尽力しております。サービス内容は以下の通りです。

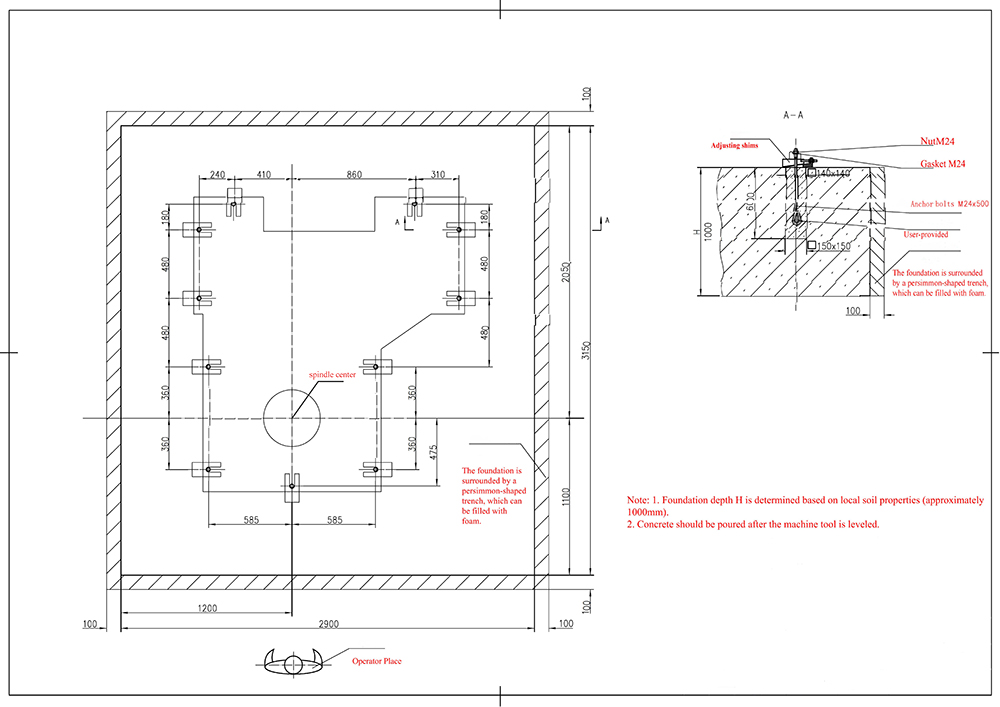

基礎レイアウト: 機械を正確に計画して設置し、安定性と最適なパフォーマンスを確保できるように、詳細な基礎図面を提供します。

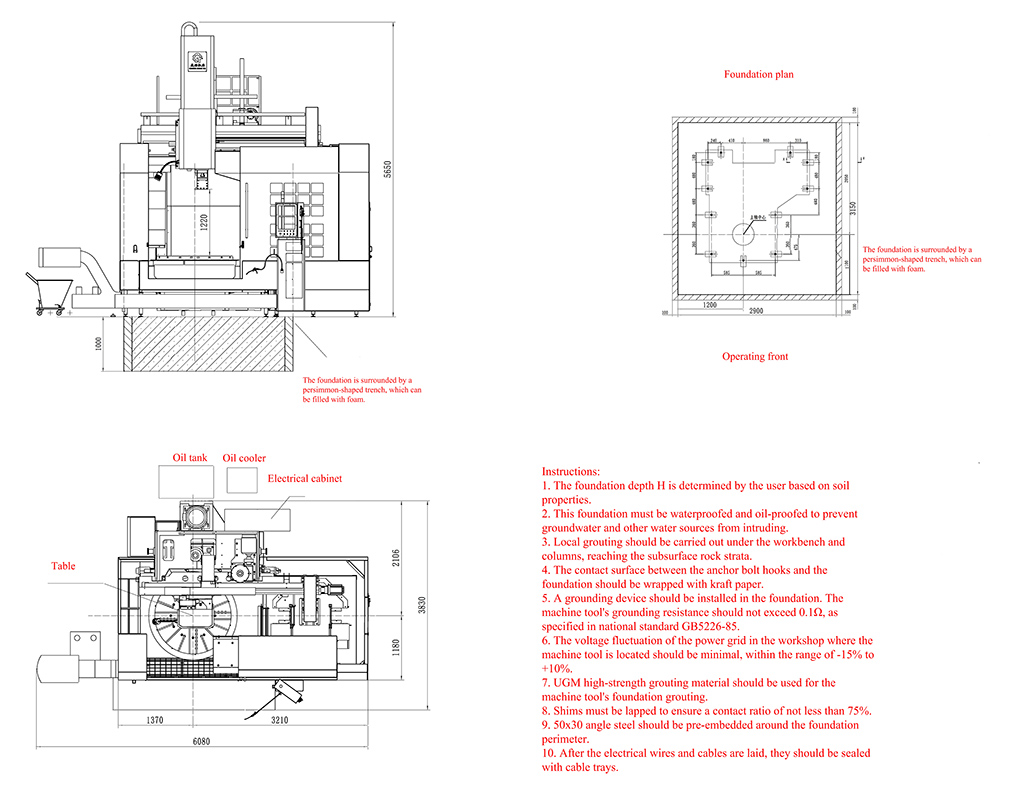

輸出および設置寸法: 当社の技術チームは、国際輸送および現地での設置計画のための正確な機器寸法図を提供します。
技術コンサルティング: 当社の専門家がインストール、セットアップ、メンテナンスをサポートし、ダウンタイムを最小限に抑えます。
CNC Yangsen なら、単に機械を購入するのではなく、長期的な成功につながる信頼できるパートナーを獲得することになります。
の応用CNC垂直旋盤
この CNC 旋盤は、発電、造船、冶金、鉱業などの業界での大型部品の加工に適しています。
主要技術パラメータ
| アイテム | ユニット | 仕様 | |
| 主なパラメータ | 作業台の直径 | mm | 1400 |
| 最大回転直径 | mm | 1700 | |
| 切断の最大直径 | mm | 1600 | |
| ワークピースの最大高さ | mm | 1400 | |
| ワークピースの最大重量 | Kg | 8000 | |
| 作業台の最大トルク | N．m | 16500 | |
| メインギアボックス | スピンドルの回転速度 | 回転数 | 1-300 |
| メインモーター | 作業台の速度シフト | ギヤ | 2つのギア、無限 |
| 定格電力/30分 | kW | 37 | |
| 連続定格電力 | kW | 30 | |
| ラム | ラムセクションサイズ | ミリメートル×ミリメートル | □220X220 |
| X軸移動 | mm | -200～+1050 | |
| Z-軸移動 | mm | 900 | |
| 給餌速度 | 切削送り速度 | mm/分 | 0.1～1000 |
| 速い給餌速度 | mm/分 | 6000 | |
| ツールホルダー | シングルツールホルダー | 1 | |
| 旋削工具ロッドサイズ | ミリメートル×ミリメートル | 32×32 | |
| ツールチェンジャー | T型のツールテンション | 番号 | 12 |
| 重さ | 総重量 | Kg | 27500 |
| システム | CNCモデル | ファナックオイルTF | |
| 旋盤寸法 | 長さ*幅*高さ | ミリメートル×ミリメートル×ミリメートル | 5700X4850X5300 |
| 総電力 | 電圧 | V | AC380 |
| 電圧変動範囲 | －10～＋10% | ||
| 頻度 | Hz | 50±1 | |
| 総電力 | kW | 53 | |
| 総電力供給には以下が含まれます | メインモーター | kW | 30/37 |
| 油圧モーター | kW | 3.5 | |
| 冷却ポンプ用モーター | kW | 0.75 | |
| X軸サーボモーター | Nm | 27 | |
| Z軸サーボモーター | Nm | 27 | |
| リフティングモーター | kW | 5.5 | |
| NCユニット | KVA | 0.05 | |
| コントロールパネル | KVA | 0.02 | |
| ファンモーター、照明など | kW | 0.16 | |
| チップ除去モーター | kW | 0.2 | |
| 油圧システムの圧力 | Mpa | 5 | |
