鋼鉄金属の切断の浮彫りになる型のための CNC の彫版およびフライス盤は彫られるか、または製粉することができる用具機械中心です。彫刻機に基づいて、主軸とサーボモーターの出力が増加し、ベッドの支持力が増加し、主軸の高速が維持され、さらに重要なことに、精度が高くなります。彫刻・フライス盤も高速化が進んでおり、一般的に高速機と呼ばれています。より強力な切削能力と非常に高い加工精度を備えています。
最大。 X軸移動 :
700mm最大。 Y軸移動 :
700mm最大。 Z軸移動 :
350mm最大ワーク長さ :
700mm最大ワーク幅 :
700mm最大ワーク重量 :
400KG応用 :
Precision Mold処理 :
Drilling, Milling, Tapping, EngravingS彫刻・フライス盤の構造的特徴
 |
鋼鉄金属の切断の浮彫りになる型のための CNC の彫版およびフライス盤は彫られるか、または製粉することができる用具機械中心です。彫刻機に基づいて、主軸とサーボモーターの出力が増加し、ベッドの支持力が増加し、主軸の高速が維持され、さらに重要なことに、精度が高くなります。彫刻・フライス盤も高速化が進んでおり、一般的に高速機と呼ばれています。より強力な切削能力と非常に高い加工精度を備えています。 |
彫刻機とフライス盤の機能
 |
1.彫刻およびフライス盤の特許取得済みのスピンドルボックス スピンドルボックスの内側に段付きの穴があります。電動スピンドルは段付きの穴に取り付けられ、フランジはスピンドルボックスを固定するために使用されます 2.作業台 ボックス構造とボールネジを一体成形。 3. 光学式リニアスケール オプションの Heidenhain, Fagor 光学式リニア スケール (精度 ±5um 未満) 4.ベース 多層ウォールボックス構造、後方切りくず排出 5. 橋柱の三角リブ構造 ドアブリッジの三角リブ構造の実用新案は、工作機械の動的および静的剛性を向上させ、加工精度を高めます。 6. オプションの直接駆動 BBT40 スピンドル 7. アップグレード構成 標準サーボ カルーセル ツール マガジン。 HSK-E40 モータースピンドル;グラファイト保護パッケージ;レーザーツールプローブ;オイルミストコレクターシステム 他 8.安定した精度 位置決め精度の高いクローズドループ光学式リニアスケールは、リードボールネジの熱伸びによる位置決め誤差を効果的に抑制します。 9. システムの安定性 シーメンス828Dシステム搭載。 |

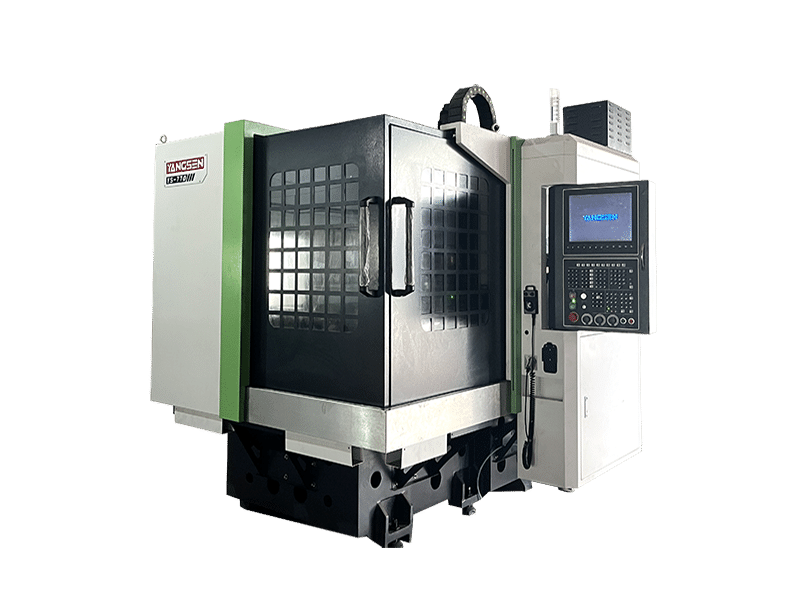

YS-770 彫刻およびフライス加工マシニング センター パラメーター
| モデル | YS-770 | ||
| 主題 | 仕様 | 単位 | |
| 旅行 | X/Y/Z軸 | mm | 700/700/350 |
| スピンドルノーズからワークテーブルまで | mm | 175-525 | |
| 三軸ガイドウェイ | / | リニアガイドウェイ | |
| ドア幅 | / | 740 | |
| 仕事台 | ワークテーブルサイズ (L*W) | mm | 700×700 |
| テーブルの最大積載量 | kg | 400 | |
| Tスロット | mm | 5-16x120 | |
| スピンドル | スピンドルテーパー | タイプ | ER32 |
| 主軸速度 | rpm | 24000 | |
| 主軸駆動方式 | / | ビルトイン | |
| 送り速度 | 早送り (X/Y/Z) | メートル/分 | 15/15/12 |
| 切削送り速度 (X/Y/Z) | メートル/分 | 12 | |
| ツールチェンジャー | ツールチェンジャー | / | カルーセルサーボATC |
| モーター | スピンドルモーター | kw | 7.5 |
| 3軸サーボモーター | kw | 0.85/0.85/1.3 | |
| 正確さ | 正確さ | mm | ±0.005 |
| 再現性 | mm | ±0.003 | |
| 必要な電力 | 電力要件 | クヴァ | 12 |
| 空気圧要件 | kg/cm² | 6^8 | |
| 他の | 外形寸法（長さ×幅×高さ） | mm | 2100×2500×2550 |
| 総重量 | t | 4.2 | |
|
7.5KW-ER32-24000 自動工具長測定 スピンドルオイルクーラー 完全なエンクロージャーガード |
クーラントタンク＆オイルスキマー ハンドホイール (MPG) レベリングボルトとパッド ツールボックス |
自動潤滑システム 変成器 LEDワークライト スピンドルエア＆クーラントブラスト |
伝送ソフトウェアとケーブル 20m LED 3色警告灯 メンテナンスおよび操作マニュアル 電気キャビネットの熱交換 |
オプション
|
オイルミストコレクター ATC |
7.5KW-BT30-24000
|
BBT40-15000
|
ロータリーテーブル、回転盤
|
