トラニオン式5軸マシニングセンターの選び方

期待外れだった5軸加工機のほとんどは、精度が悪かったのではなく、サイズが間違っていたのだ。

部品は最初の傾斜で筐体に当たってしまった。治具の重量は誰も測っていなかった。工具は180mmの長さで、スピンドルノーズが十分に上まで上がらなかった。これらの機械は返品されず、隅に放置されて3軸加工に使われるが、返品するよりもコストがかかる。そして、これらの問題はすべて仕様書に記載されていたのだ。

このガイドでは理論は省略します。 5軸CNCマシンの種類 この記事ではその点について解説しています。以下に、測定すべき4つの数値と、公開されている8つの仕様を示します。 トラニオン式マシニングセンター.

機械を比較する前に測定すべき4つの数値

ほとんどの購入者はテーブルの直径を見て「Ø400で良さそうだ」と判断し、スピンドル速度の計算に移ります。そして機械が届いてから、部品が合わないという事態に陥ります。以下は、うまくいく注文方法です。

1. スイング直径であって、テーブル直径ではありません

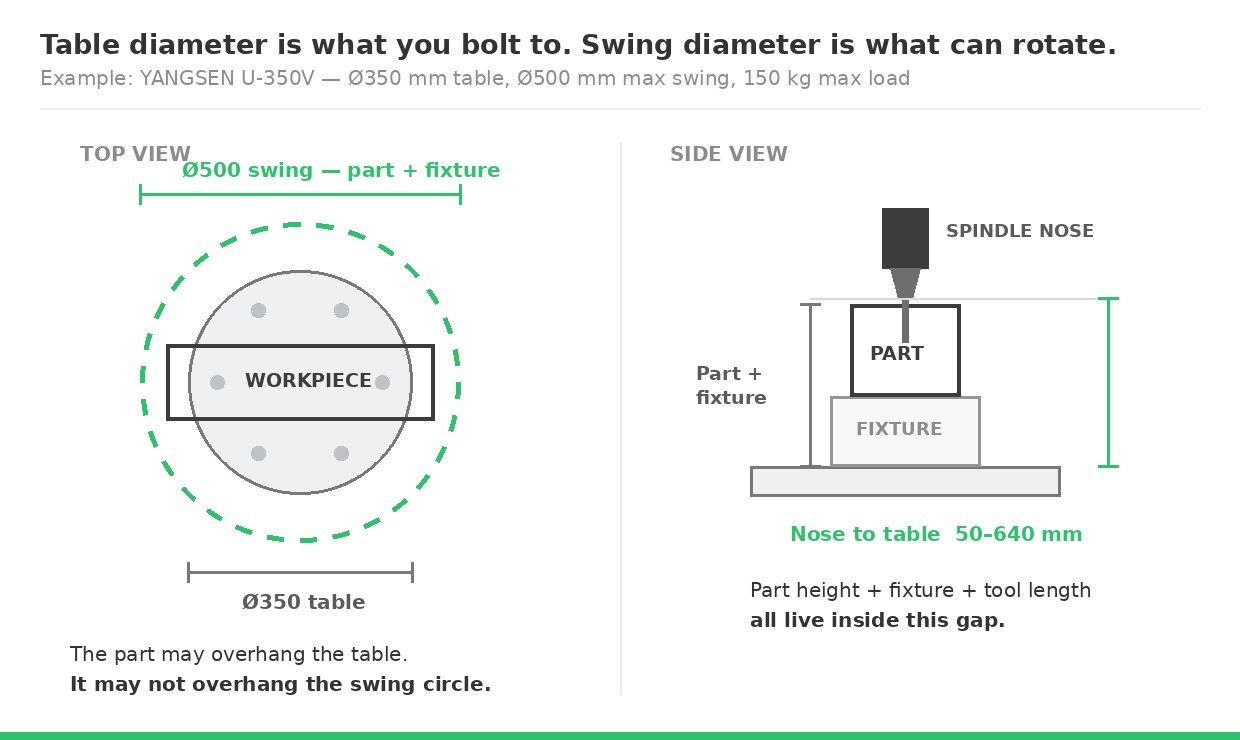

テーブルサイズとは、治具を取り付ける円盤の寸法のことです。スイング径とは、ワークピースが傾斜・回転しながら何物にもぶつからずに通過できる円の直径のことです。これらの値は大きく異なる場合もあります。

部品が回転する際に描く最大直径を測定してください。治具、クランプ、未加工の材料も含めた寸法です。この数値はテーブルコラムではなく、スイングコラムの寸法として記録します。

15～20パーセントの余裕を持たせてください。480mmの回転角を持つ部品は、技術的には500mmの振り角に適合します。

2. 部品重量＋治具重量

テーブルの耐荷重は部品の重量ではありません。テーブル面より上にあるすべてのもの、つまり部品、治具、クランプ、万力、固定具などを含めた重量です。20kgのアルミ製ハウジング用の鋼板だけでも25kgになることがあります。重量を測るのではなく概算する場合は、1.5～2倍してください。

これは、フラットな回転テーブルよりもトラニオンの方が重要です。なぜなら、負荷は静止しているのではなく、±110°または±120°の範囲で傾斜し、2つの軸によって加速されるからです。公表されている数値は静止状態での値です。トラニオンに過負荷がかかると、破損するずっと前に、仕上げ工程でビビリ音として現れます。

3. 部品の高さ＋工具の長さ

公表されているスピンドル先端からテーブルまでの距離範囲は、治具の高さ、ワークの高さ、ホルダーを含む最長の工具という3つの要素を考慮に入れなければなりません。100 mmの治具に250 mmの工具アセンブリを取り付け、200 mmのワークを加工する場合、550 mmが必要になります。これだけで、ここで紹介する3台の機械は対象外となります。

そして、傾斜にも注意してください。90°の角度では、部品の高さが部品の幅になり、必要なクリアランスは別の軸に移動します。

4. 実際に必要な傾斜範囲

ほとんどの部品は±90°を超えることはありません。もしあなたの部品がそれに該当するなら、それ以上の費用を支払う必要はありません。

アンダーカット、負抜き勾配、およびパーティングラインより下のフィーチャーには、傾斜軸が垂直方向を超えて動く必要があります。ここに掲載されているすべてのモデルは、±110°または±120°の角度に対応しています。U-400Dは-20～±110°という広い角度範囲を誇り、金型メーカーにとって何よりも重要な負抜き勾配側の可動範囲を広げています。

もう一つ決定すべき点があります。同時5軸加工か、それとも3+2位置決め加工か？多くの工場にとって、正直なところ答えは3+2です。まずは「3+2位置決め加工と同時5軸加工の比較」を読んでください。これは機械そのものよりも、制御システムとCAMシステムの要件を大きく変えます。

トラニオンとは何か、3行で説明

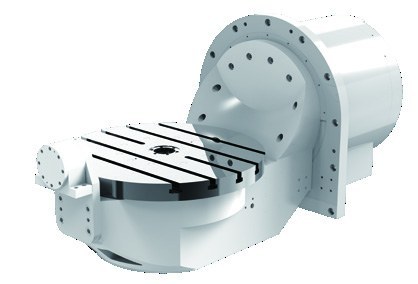

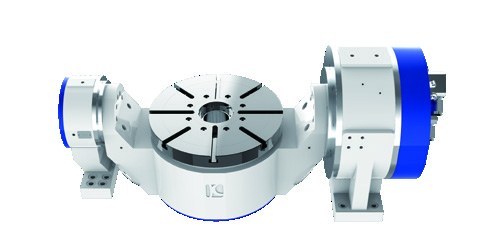

トラニオン（またはクレードル）は、2つの支持部材の間に取り付けられた傾斜軸上にワークピースを保持し、内部には回転するC軸プラッタを備えています。ワークピースは傾斜および回転しますが、工具は回転しません。片持ち式ではなく両側で支持されるため、小型または中型のワークピースに5軸の加工を施すには最も剛性の高い方法です。ただし、その代償としてサイズが大きくなり、重いワークピースにははるかに頑丈なクレードルが必要になります。

Yangsenトラニオン製品群を3つの表で解説

表A：部品が収まるか、テーブルがそれを支えられるか。表B：必要な速度で切削できるか。表C：公表されている回転軸の精度。8つすべてがより広い範囲内に収まる。 5軸マシニングセンタシリーズ.

表A ― クランプ能力

この表に4つの数値を照らし合わせてみてください。通常、1つのスピンドル仕様を見る前に、8つの候補のうち5つか6つを除外できます。

表B — 切断性能と動的性能

表C — 公表されている回転軸精度

回転軸、単位は秒角。

これらは角度の数値です。ミリメートル単位の公差にきれいに変換することはできません。なぜなら、誤差は対象物が回転中心からどれだけ離れているかによって変わるからです。10秒角の誤差は、半径100mmでは約0.005mm、半径500mmでは約0.024mmになります。同じ機械でも、結果は全く異なります。

掲載されている仕様は変更される場合があります。お見積もりをご依頼される前に、最新の仕様書をご確認ください。

部品の適合性もセクターによって大きく異なります。詳細については、以下をご覧ください。 どの産業が立形マシニングセンターを使用しているか.

部品をモデルに合わせる

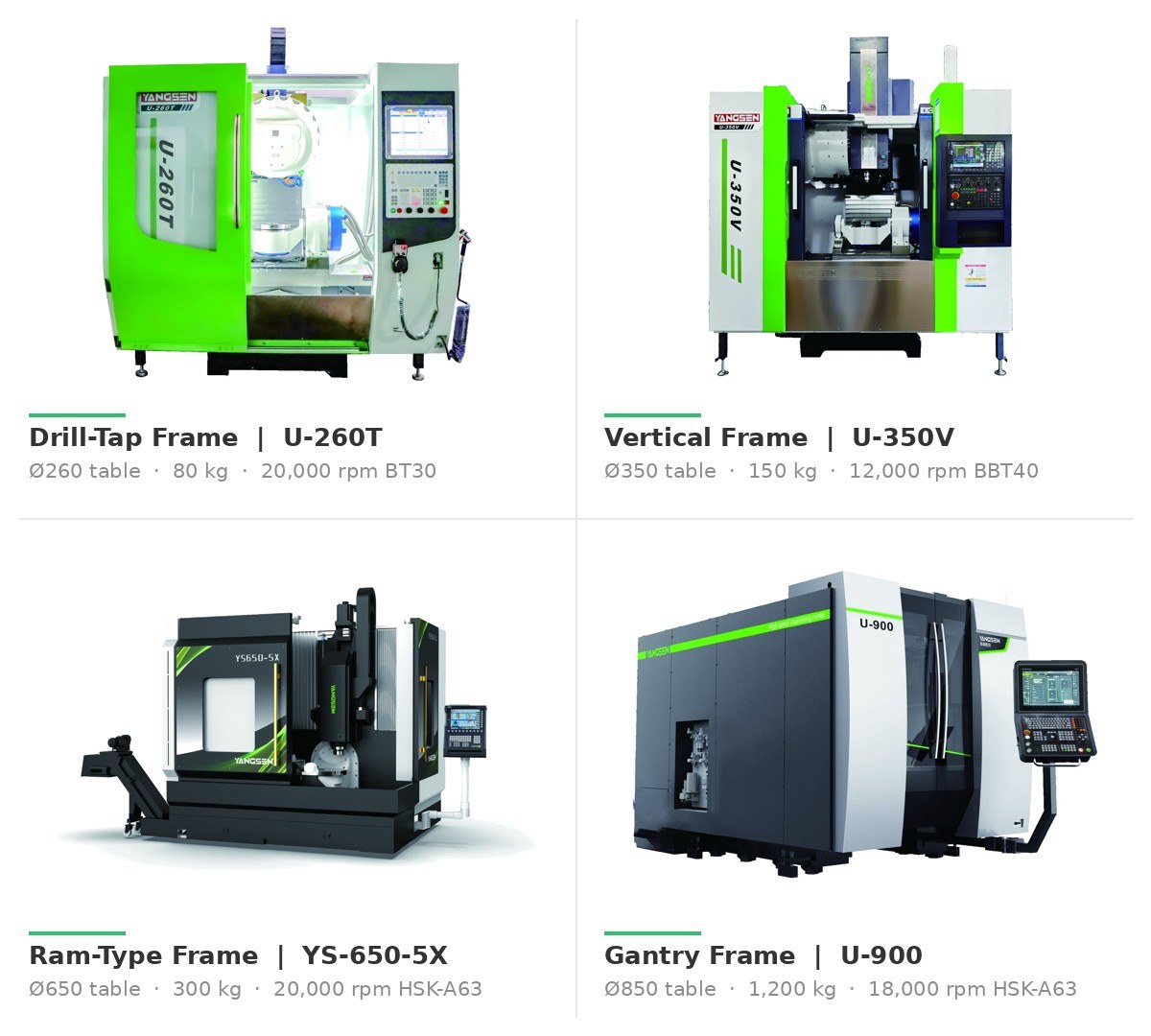

ドリルタップフレーム — U-260T → 小型アルミ製3Cとハードウェア、大量生産。BT30は20,000rpm、回転テーブルは250rpm/分。ここではサイクルタイムがすべてです。過剰購入は避けてください。テーブルを大きくすると回転質量が増え、作業速度が低下するだけです。

垂直フレーム - U-320V / U-350V → ステンレス製で精密なメカトロニクス部品を使用。ほぼ同じ仕様の2機種です。筐体サイズ、11 kW / 47 Nmのスピンドル、設置面積、500 mmの旋回径はすべて同じです。違いはディスク径（Ø320 vs Ø350）と耐荷重（120 vs 150 kg）です。治具の重量を確認してください。120 kg未満であればどちらでも使用できますが、それ以上の場合はU-350Vを使用してください。

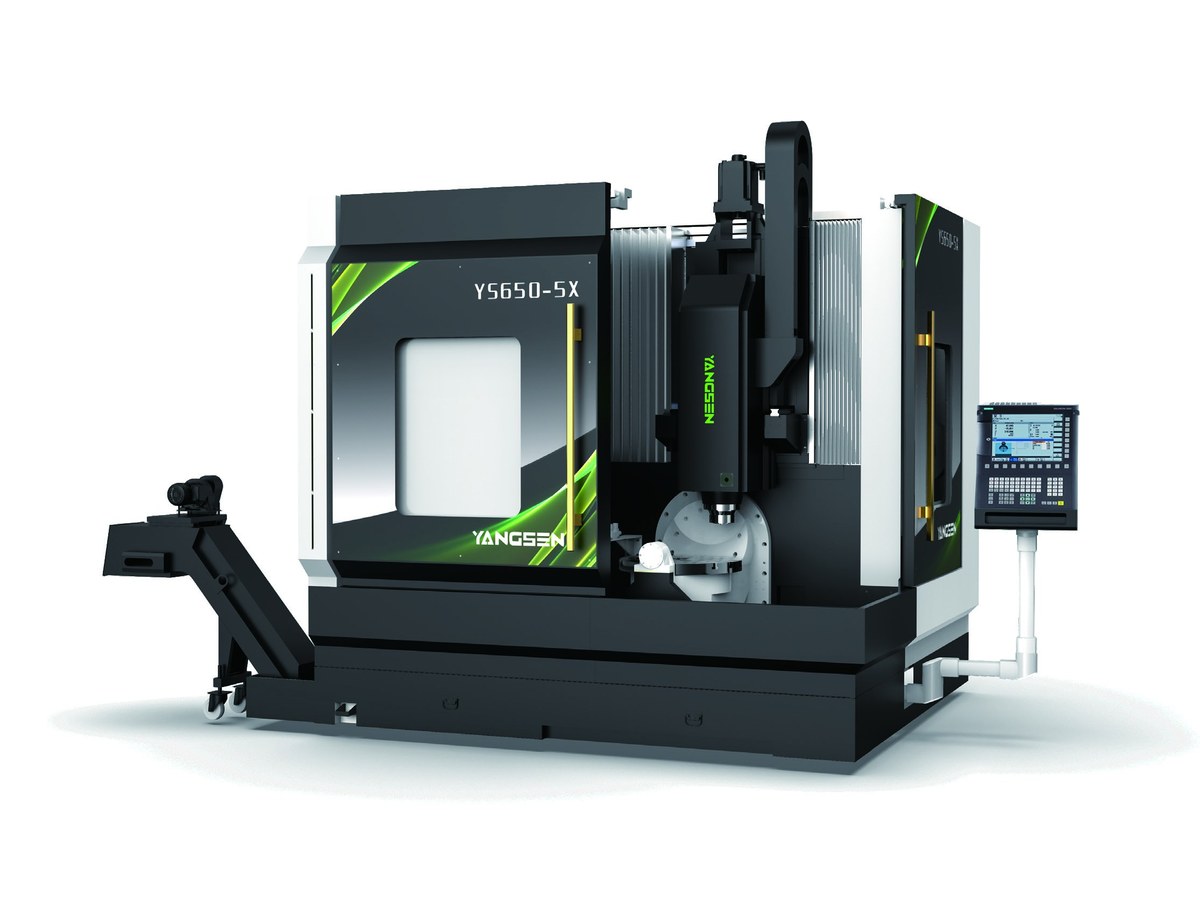

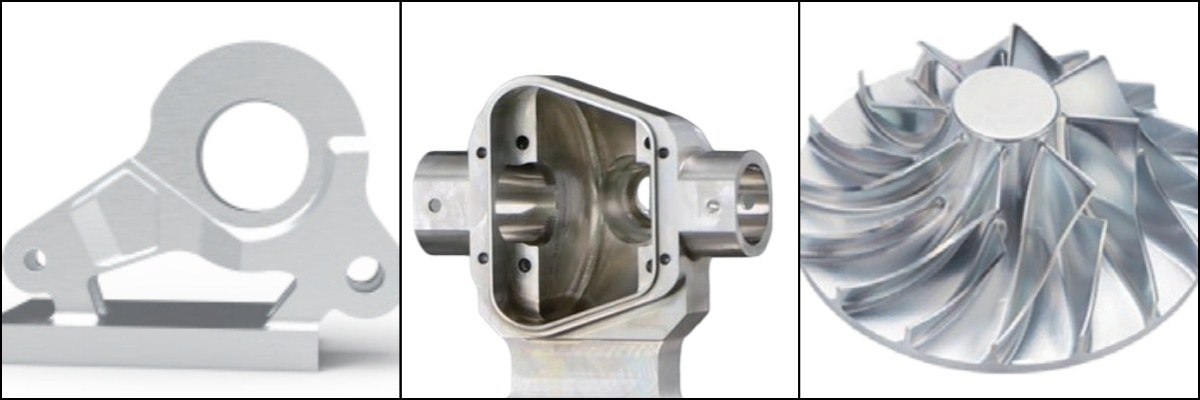

ラムフレーム - YS-650-5X → ツールが到達する必要のある機体およびUAV構造。ラムは、スピンドルを不自然な突き出しなしに深いポケットや扱いにくい形状に挿入でき、36/36/36 m/minというシリーズ最速の早送り速度を実現しています。傾斜軸はAではなくBと指定されていることに注意してください。

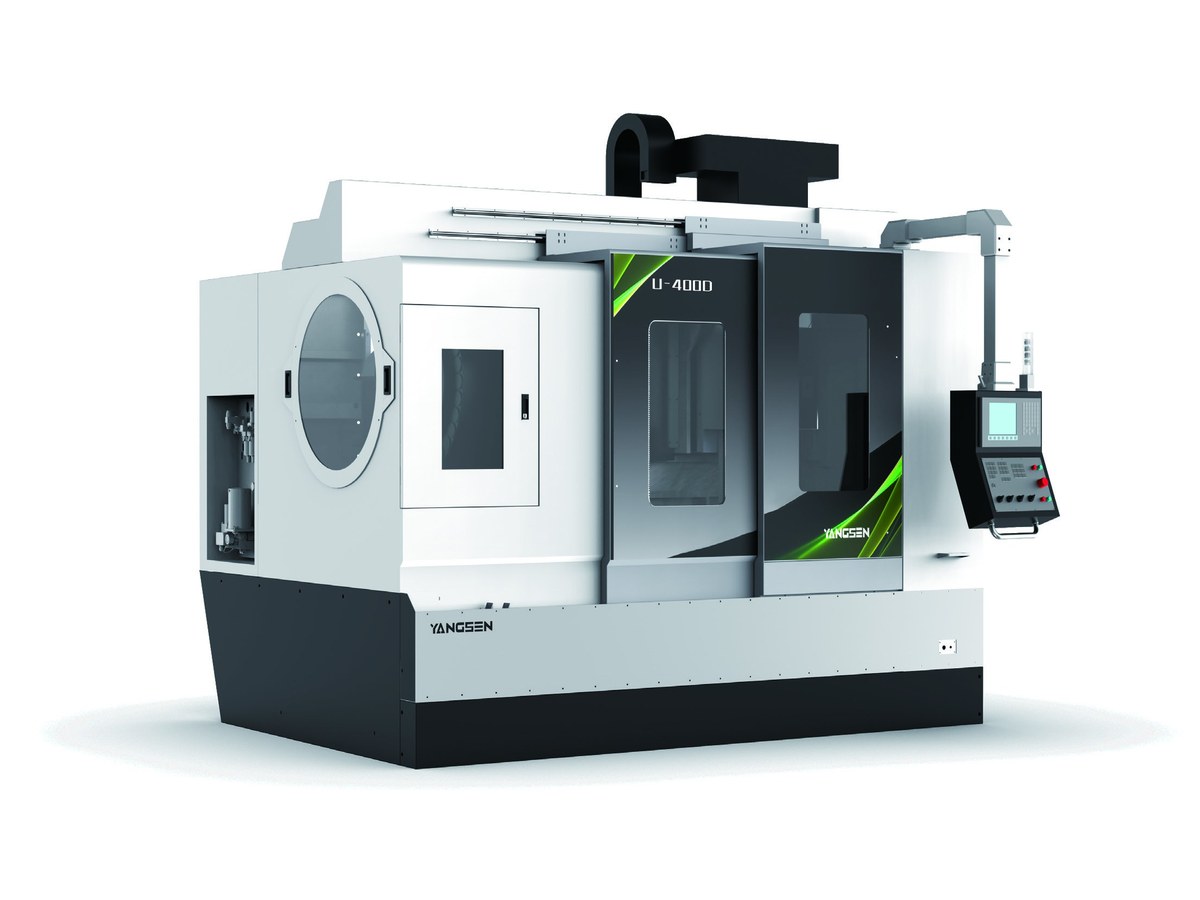

ブリッジフレーム — U-400D → 金型コア、グラファイト電極、長時間の仕上げ加工サイクル。剛性のスペシャリスト：1,050 mmのX軸移動、30 kWのスピンドル、-20～±110°の傾斜角で、再固定なしで負の抜き勾配を実現します。Yangsenは、Z軸の剛性が同等モデルより約30%高いと評価しています。グラファイトを切削する場合は、注文時にグラファイトパッケージとミスト収集を指定してください。

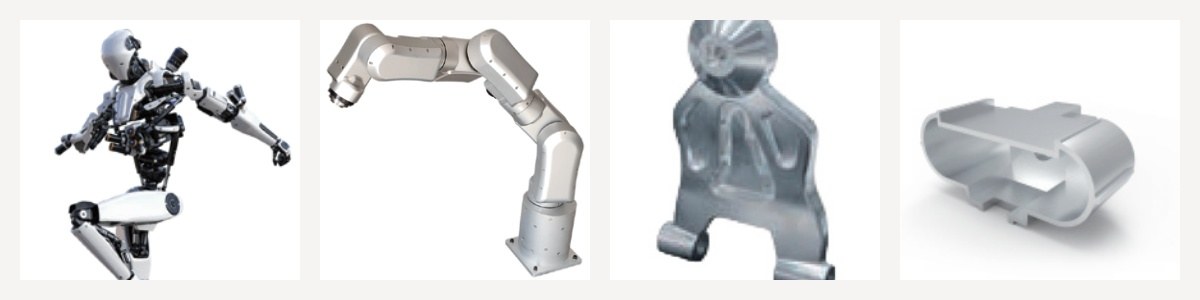

ガントリーフレーム — U-400 / U-700 → プロトタイプ、ジョイント、ヒューマノイドロボット部品。クロスレール、サドル、ラム、低可動質量。重要な詳細：トラニオンテーブルはブリッジベースに直接固定されているため、回転精度は直線軸から分離されています。 U-400 はコンパクトなオプションで、U-700は直径850mmの振り幅と350kgの耐荷重に対応します。Yangsenは、ヒューマノイドロボットの手の甲の関節部や頭部などをその用途として挙げています。

ガントリーフレーム - U-900 → エンジンブロック、インペラ、ブリスク。実際にはこれ以外には何もできません。このシリーズで、本当に重い鋳造品を±120°まで傾けることができる唯一の機械です。

スピンドル、ツールインターフェース、および制御

インターフェースは3つの段階を経て、素材にマッピングされます。

• BT30 — U-260T。アルミニウム、真鍮、軽量鋼製。トルクよりも速度が重視される用途向け。
• BBT40 — U-320VおよびU-350V。アルミニウムと鋼の混合材に対するクランプ剛性。
• HSK-A63 — YS-650-5X、U-400D、U-400、U-700、U-900。面とテーパーの接触により、テーパーのみのインターフェースでは不可能な、大きなラジアル荷重下でも位置が保持されます。作業の半分がチタン製であれば、ここでコストを削減すべきではありません。

制御装置：華中（HNC）、シンテック、シーメンス、ハイデンハイン、ファナック（機種別）。プログラマーが既に習得している知識や、お近くのサービスネットワークがサポートしている製品・サービスに従ってください。フリート運用途中でブランドを変更すると、見積書に記載されない費用が発生します。

どのオプションにお金を払う価値があるのか

在庫状況はモデルによって異なるため、予算を立てる前にご確認ください。

• ワークピースプローブ。 多品種少量生産なら、それだけの価値はある。1日に何度もセットアップを変更するなら、数ヶ月で元が取れる。しかし、同じ照明器具を6週間使うなら、使われずに放置されるだけだ。
• スピンドル貫通冷却液。 深穴加工やチタン加工には必須です。クーラントを流し込むだけでは深い穴を完全に除去できず、チタン加工では工具寿命の問題にもなります。
• グラファイト製パッケージとミスト収集装置。 グラファイトを切削する場合は必須です。対応していない機械では、ガイドウェイやスピンドルベアリングの交換費用がかさみ、5年使える機械と2年しか使えない機械の差額が生じます。
• 線形スケール。 ガントリー型モデルでは標準装備、その他のモデルではオプションです。作業場が高温になる場合や、作業サイクルが長い場合は購入をお勧めします。
• レーザー工具設定装置、自動ドア、チップコンベア、油水分離器、冷却液温度制御装置。 生産セルでは正当化しやすいが、短時間勤務の単発シフトでは難しい。パンフレットではなく、自分のシフトパターンを決めよう。

剛性、精度、そしてその検証方法

数値を見る前に、精度を生み出す要素に注目してください。熱対称性を確保するためのヘリンボーン構造の柱、広スパンのガイドウェイ、変形しやすい箇所の強化鋳造部品、そしてソフトウェアで補正するのではなくウォームギアのバックラッシュを除去するダイレクトドライブ式回転軸などが挙げられます。

見積もりを比較する際には、次の2つの点に注意してください。

同じ基準で比較してください。表Cは角度（秒角）を示しています。競合他社の中には、同じ表に直線位置決め精度をミリメートル単位で記載しているところもあります。測定単位が異なります。

仕様書は主張であって、証拠ではありません。どのように実証されるのかを尋ねてください。円弧補間と直角度の標準的な検査方法は、ボールバーテストです。YangsenはVR工場の遠隔監査も実施しているため、飛行機を予約することなく、機械のテスト状況を確認できます。最も費用対効果の高いデューデリジェンスです。

お金を失うことになる2つの誤解

「テーブルが大きい方が安全です。」回転質量はテーブルサイズに比例します。U-260T（最大250rpm/分）とU-900（60～70rpm/分）を比較してみてください。傾斜動作の多い小型部品の場合、大型機の方が単純に動作が遅く、しかも価格も高くなります。

「5軸加工機を買えば複雑な部品が作れる」というのは、機械自体は半分に過ぎません。残りの半分はCAM戦略、適切なポストプロセッサ、そして工具軸制御を理解しているオペレーターです。そして、これらが初年度のボトルネックとなることが多いのです。ソフトウェアとトレーニングの予算は、18か月後ではなく、今すぐ確保しましょう。

よくある質問

Q：トラニオン式とテーブル式の違いは何ですか？

A：トラニオンは、回転プラッタがクレードル内部に配置された状態で、2つのベアリング間で傾斜軸を支えます。テーブルテーブル構造では、回転テーブルが独立した傾斜テーブルの上に積み重ねられます。トラニオンは同じサイズであれば剛性が高いため、小型および中型部品で広く用いられています。

Q：これらの機械はどれくらいの重さの部品を保持できますか？

A：モデルにより80kg～1,200kg（固定具含む）。U-400およびU-400Dでは、トラニオンの傾斜によって荷重経路が変化するため、水平方向と垂直方向の耐荷重を別々に表示しています。

Q：同時5軸制御は必要か、それとも3+2軸で十分か？

A：生産作業の大部分においては、3+2で十分であり、プログラミングや人員配置も容易です。同時動作は、インペラ、ブリスク、タービンブレードなどの連続自由曲面において真価を発揮します。

Q: BT30、BBT40、それともHSK-A63？

A：予算ではなく、材料と切削深さに合わせて選びましょう。BT30は高速回転での小型アルミニウム加工に適しています。BBT40はアルミニウムと鋼の混合加工に適しています。HSK-A63はチタン、工具鋼、および長距離仕上げ加工に適しています。

Q：自分の担当部分の推薦状をもらうにはどうすればいいですか？

A：以下の4つの情報をお送りください。材質、全体寸法、必要な公差、年間予想生産量。図面またはSTEPファイルがあると、より迅速に対応できます。

署名する前に

• スイング範囲を測定します。
• 部品を固定具に取り付けた状態で重量を測定する。
• 高さの積み重ねを合計します。
• 実際に必要な傾斜角度を決めましょう。

これらの4つの数値によって、スピンドル速度や制御装置のブランドといった要素が議論される前に、8台の機械を1台か2台に絞り込むことができます。また、仕様書上は良さそうに見えても、実際には部品を固定できない機械を購入してしまうことを防ぐことができます。

次に、以下の3点を依頼してください。候補リストの仕様書、VR工場の遠隔監査、そしてあなたの図面に基づいたモデルの推奨です。

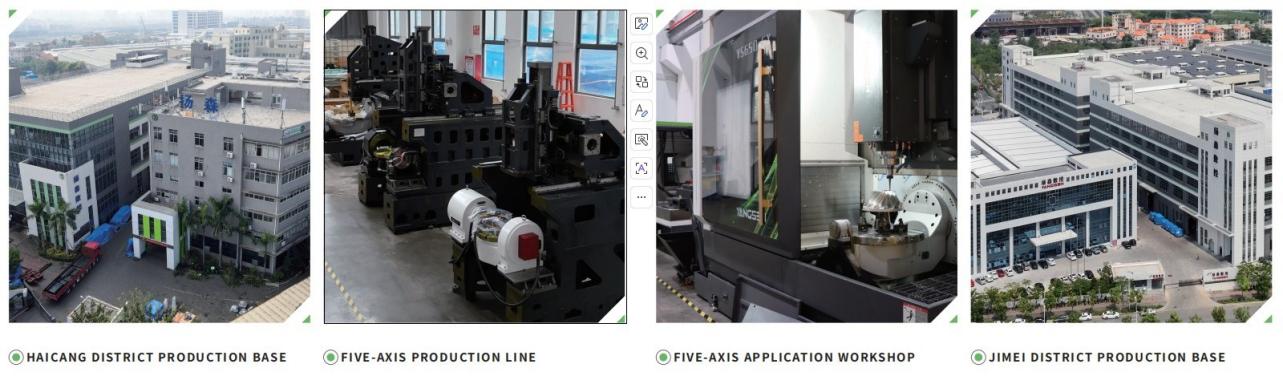

5軸生産ラインと応用ワークショップ、海滄区と集美区に拠点を置く。

部品を送ってください。それが8つのうちどれに適合するかをお知らせします。もしどれにも適合しない場合は、その旨をお伝えします。

生産ニーズに最適なCNC加工ソリューションをお探しなら、CNC Yangsenまでお問い合わせください。
