重い負荷、長い加工移動量、複雑なセットアップは、精度、効率、生産コストに影響を与える可能性があります。間違った選択をすると ガントリー式マシニングセンター 移動距離の不足、切断安定性の低下、または不必要な投資につながる可能性があります。
しかし、どの機械が加工対象物に最適か、どうやって判断すればよいのでしょうか？テーブル容量、機械の剛性、スピンドル性能、それともガントリー構造に注目すべきでしょうか？
このガイドでは、ガントリー型マシニングセンターを選ぶ際に考慮すべき重要な要素を順を追って説明し、機械の仕様を実際の加工ニーズに合わせ、高額な購入ミスを回避するのに役立ちます。
ガントリー型マシニングセンターを選定する前に、加工対象物に何が必要かを理解する必要があります。部品の寸法、重量、材質、加工工程は、必要な機械のサイズ、構造、性能に直接影響します。
加工予定のワークピースの中で、最も大きくて重いものから始めましょう。機械を選ぶ際に、X、Y、Z軸の移動量だけを基準にしてはいけません。
以下の要素を考慮してください。
例えば、長さ3,000mmのワークピースだからといって、X軸移動量が3,000mmの機械で十分というわけではありません。工具経路や加工クリアランスも考慮する必要があります。
使用する材料や切断方法によって、機械に求められる性能は異なります。
加工材 | 機械加工要件 | 何を優先すべきか |
鋳鉄 | 重切削、ボーリング、穴あけ | 機械の剛性、スピンドルトルク、振動制御 |
炭素鋼 | 荒削り、溝加工、深穴加工 | 切削安定性、スピンドル出力、構造強度 |
アルミニウム合金 | 高速フライス加工、仕上げ加工 | スピンドル回転速度、送り速度、切りくず除去量 |
金型鋼 | 複雑な表面、精密な仕上げ | 熱安定性、精度、スピンドル性能 |
重切削と精密仕上げの両方を含む生産工程を行う場合は、重負荷時でも切削安定性を維持し、必要な精度を満たすことができる機械を選択してください。
加工対象物に適合する機械が、必ずしも生産目標を達成できるとは限りません。加工精度や生産量も考慮する必要があります。
自問自答してみましょう：
高精度部品の場合は、機械形状、熱安定性、再現性に注意してください。
連続生産においては、工具交換能力、切削屑排出能力、および機械の信頼性も考慮する必要があります。
ガントリー型マシニングセンターの構造は、重荷重の処理能力、切削安定性、作業スペースの有効活用に影響を与えます。最適な選択は、加工中にワークピースが安全に移動できるかどうか、そして必要なクリアランスの大きさによって決まります。
お客様の機械加工ニーズ | 推奨構造 |
テーブル荷重制限内の大型金型および鋳造品 | 移動式テーブルガントリー |
非常に長い、または非常に重いワークピース | 移動柱式ガントリー |
ワークピースの高さが似ており、重切削加工が行われている。 | 固定梁設計 |
高さが大きく異なるワークピース | 調節可能なクロスレール設計 |

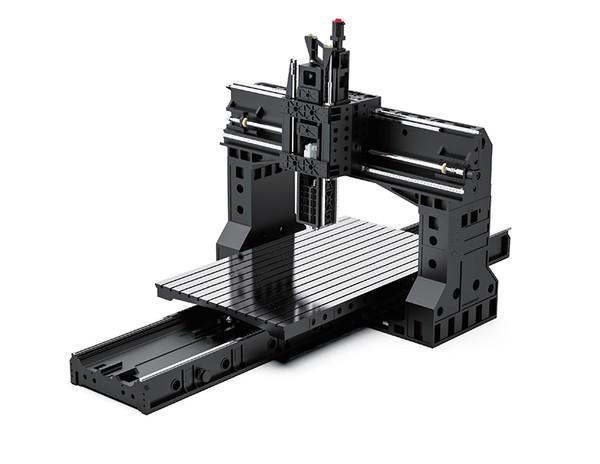

可動テーブル式の設計では、ガントリーフレームは固定されたままで、ワークテーブルがワークピースをX軸に沿って搬送します。
この構造は、テーブルの耐荷重範囲内に収まる大型金型、機械部品、鋳造品に適しています。固定式ガントリーにより、重切削加工や精密加工において安定した構造を実現します。
しかし、ワークピースの重量が増加すると、移動時の負荷も増加します。テーブルの耐荷重、軸の性能、およびテーブル移動に必要な追加の床面積を考慮する必要があります。
可動コラム式ガントリー加工センターでは、ガントリー構造が機械ベッドに沿って移動する間、作業台は固定されたままになります。
この設計は、機械ベッド、大型構造フレーム、産業機器部品など、非常に長いまたは重いワークピースに特に適しています。
加工対象物が固定されているため、加工中に数トンもの材料を移動させる必要がなくなります。ただし、ガントリーの剛性、移動可能範囲、設置スペースについては確認する必要があります。
クロスレールの設計によって、垂直方向のクリアランスと加工の柔軟性が決まります。
適切なガントリー構造を選択したら、次のステップは、機械の仕様が実際の加工ニーズに合致しているかどうかを確認することです。機械が大きいほど性能が良いとは限りません。ワークピースの加工能力、切削安定性、加工精度に影響を与えるパラメータに注目してください。

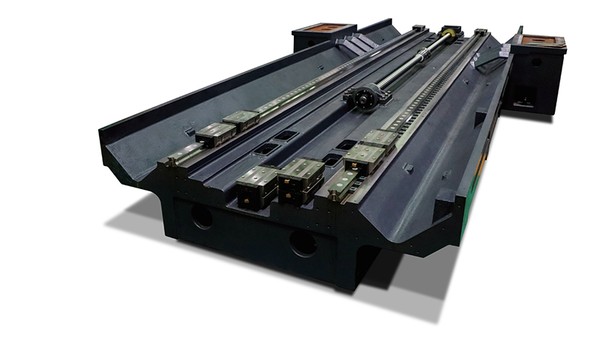

軸移動量は、切削工具がワークピースに対してどれだけ移動できるかを決定します。ただし、機械の移動量は、使用可能な加工スペースとは異なります。

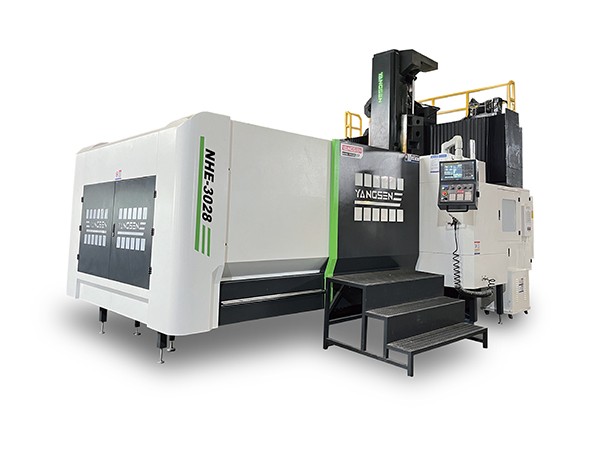

作業台は、工作物とその固定具の両方を支えつつ、機械の定格容量を超えないようにする必要があります。
テーブルの寸法、最大荷重、Tスロットの配置、および許容荷重分布を確認してください。重心が偏っている重いワークピースの場合は、追加のサポートや特殊な治具が必要になる場合があります。
よくある購入時のミスとして、軸の移動量をチェックする際に、支柱間の物理的なスペースやスピンドルの下のスペースを見落としてしまうことが挙げられます。
以下の点に注意してください。
機械の軸移動量は十分であっても、ワークピースを安全に収容できない場合があります。
スピンドルの選定は、加工対象物の材質と切削加工の種類によって決めるべきです。
鋼材や鋳鉄の粗加工においては、必要な切削速度で十分なトルクを確保し、安定した動力伝達を実現することが最優先事項となります。アルミニウムの加工や仕上げ加工においては、より高い主軸回転速度がより重要となる場合があります。
機械を比較する際は、最大スピンドル回転数やモーター出力だけを基準にしないでください。トルク曲線と出力曲線を確認して、実際の切削性能を把握しましょう。
大型ワークピースの場合、長い切削経路と高い材料除去率が求められることが多い。機械の剛性は、振動、切削安定性、表面仕上げに直接影響を与える。
加工寸法が大きいほど、特に長距離移動の場合、精度制御はより困難になる。
位置決め精度と再現性の両方を確認してください。ただし、これらの値は完成品の精度を直接表すものではないことに注意してください。
精密な大型部品加工においては、熱補償、機械形状、治具の安定性、および測定方法も考慮する必要があります。
最適な機械構成は、実行する必要のある作業内容によって異なります。追加機能は加工効率を向上させることができますが、不要なオプションは投資コストを増加させます。
オプション機器を選択する前に、加工対象物に必要なすべての加工工程をリストアップしてください。使用頻度の低い機能に費用をかけるよりも、繰り返しクランプ作業を減らし、精度を向上させ、加工時間を短縮できる構成を優先してください。
ヤンセンシリーズ | 主な機能 | 推奨アプリケーション |

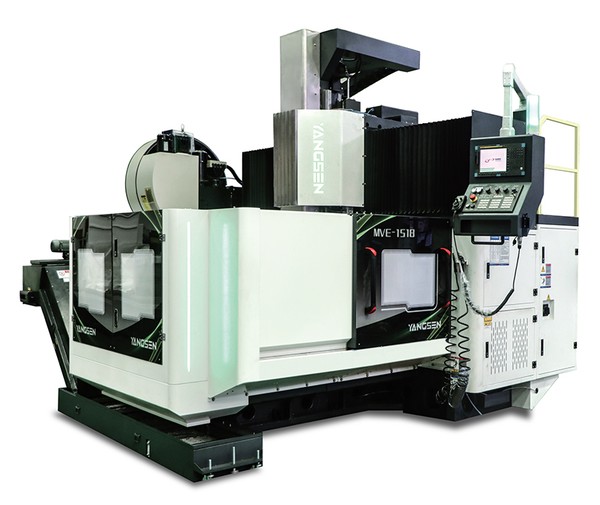

Mシリーズ | コンパクトなガントリー設計、X軸移動量1,500～3,000mm、高剛性 | 中型から大型の金型、鋳造品、および一般的な重切削加工 |
Nシリーズ | 大型ガントリー構造、記載モデルではX軸移動量が最大7,000mm | 大型構造部品、重切削加工、ボーリング加工 |

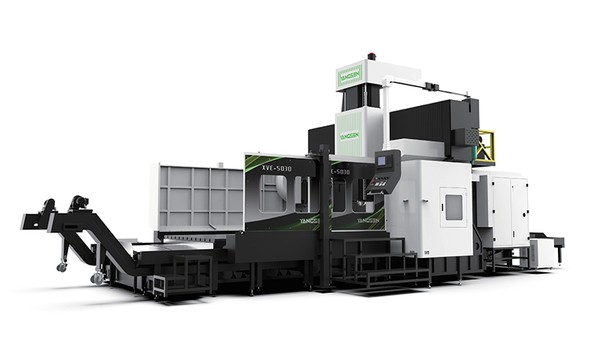

Xシリーズ（XVE/XHE） | リニアガイドまたはスクエアラム構成の高耐久性ガントリー。X軸移動量は最大10,000mm。 | 大型鋼鉄および鋳鉄部品の重切削加工 |
Xシリーズ（XVP/XHP） | X軸方向の移動範囲が13,000～25,000mmの可動式二柱構造 | 非常に長い重量のあるワークピースおよび大型産業構造物 |
Kシリーズ（Kボックス・イン・ボックス） | 5軸ヘッド構成を備えた対称型ボックスインボックスビーム設計 | 大型アルミニウム部品と複雑な多軸加工 |
用途に合った機械を選びましょう
ガントリー式マシニングセンターを購入する前に、技術仕様だけでなく、それ以上の点を確認する必要があります。その機械が、あなたの作業場、加工要件、そして長期的な生産ニーズに合致していることを確認してください。
質問：ガントリー式マシニングセンターは、加工対象物よりもどれくらい大きい方が良いでしょうか？
A：機械は、加工対象物、治具、および加工工程全体に必要な十分なスペースを確保する必要があります。用途ごとに決まったサイズ許容範囲はありません。軸の移動量、支柱間の距離、主軸クリアランス、および工具のアクセス性などを確認してください。
Q：可動コラム式ガントリー加工センターは、重量のあるワークピースの加工に適していますか？
A：可動コラム式ガントリー加工センターは、一般的に非常に重いワークピースや非常に長いワークピースの加工に適しています。固定式の作業台により、加工中にワークピースを移動させる必要がありません。ただし、ワークピースが加工機の耐荷重と移動範囲内であれば、可動テーブル式の方がコスト効率が良い場合もあります。
Q：1台のガントリー式マシニングセンターで荒加工と仕上げ加工の両方を行うことは可能ですか？
A：はい、適切に構成されたガントリー型マシニングセンタは、重切削と精密仕上げの両方を行うことができます。重切削には十分な主軸トルクと機械の剛性が必要ですが、仕上げ加工は位置決め精度、熱安定性、振動制御に依存します。
質問：3軸ガントリー加工センターと5軸ガントリー加工センターのどちらを選ぶべきでしょうか？
A：標準的なフライス加工や穴あけ加工には3軸加工機を、複雑な曲面加工や多角度加工には5軸加工機を選択してください。平面加工や基本的な作業であれば、通常は3軸加工機で十分です。5軸構成では、より多くの加工角度に対応できるため、複雑なワークピースの段取り替え回数を減らすことができます。
Q：ガントリー式マシニングセンターを購入する前に、その精度を確認するにはどうすればよいですか？
A：最も確実な方法は、精度検査報告書を確認し、代表的なワークピースを用いた加工試験を依頼することです。実際の切削条件下で、位置決め精度、再現性、加工結果を確認してください。大型の精密部品の場合は、熱安定性と長距離移動時の精度も考慮する必要があります。
Q：ガントリー式マシニングセンターの見積もりを依頼する際に、どのような情報を提供すればよいですか？
A：加工対象物の図面、寸法、重量、材質、公差、加工要件をご提供ください。また、生産量、希望するCNCシステム、および特別な工具の必要性についてもご記入ください。これらの情報がすべて揃っていれば、サプライヤーは適切な機械を選定し、必要な構成を提案し、正確な見積もりを作成することができます。
適切なガントリー型マシニングセンタを選ぶには、まず加工対象物の要件を理解することから始めましょう。サイズ、重量、材質、加工内容によって、必要な機械構造、移動範囲、スピンドル性能、構成が決まります。最適な選択は、加工能力、精度、効率、そして長期的な運用コストのバランスが取れている必要があります。
CNC YANGSENは、様々なワークピースサイズと加工ニーズに対応する幅広いガントリー加工ソリューションを提供しています。ワークピースの図面と技術要件をお知らせいただければ、最適な機械構成をご提案いたしますので、ぜひ当社チームまでお問い合わせください。
