CNC加工において、工具交換の遅さは生産効率を著しく低下させる可能性がある。
機械が工具交換のために頻繁に停止すると、サイクルタイムが長くなり、加工効率が低下し、特に複数の工具を必要とする複雑な部品を加工する場合、自動生産が困難になります。
これが、現代のCNC工作機械において自動工具交換装置（ATC）が非常に重要な理由です。
しかし、異なるタイプの自動工具交換装置には、それぞれ異なる利点があります。 工具交換の迅速化、 一部は提供する より大きなツール容量他のものは 小型機械または重機械加工.
ATCの種類による違いを理解することで、生産ニーズにより適したCNCマシンを選択するのに役立ちます。
自動工具交換装置（ATC）は、CNC工作機械において、手動操作なしに加工中に切削工具を自動的に交換するために使用されるシステムである。
加工プログラムで穴あけ、フライス加工、ねじ切り、またはボーリングに異なる工具が必要な場合、ATC（自動工具交換装置）は現在の工具を迅速に取り外し、次の工具をスピンドルにロードします。これにより、機械は生産を停止することなく加工を継続できます。
一般的な自動工具交換装置は通常、以下の要素で構成されています。
手動工具交換と比較して、ATCシステムは以下の利点があります。
今日では、自動工具交換装置は立形マシニングセンタ、横形マシニングセンタ、ガントリーマシニングセンタ、 5軸CNCマシン特に、1回のセットアップで複数の加工工程を必要とする部品の場合に有効です。
CNC工作機械は、加工要件、工具数、生産効率、機械構造に応じて、それぞれ異なる自動工具交換システムを採用しています。以下に、CNC加工センターで一般的に使用されている自動工具交換システムの種類を示します。

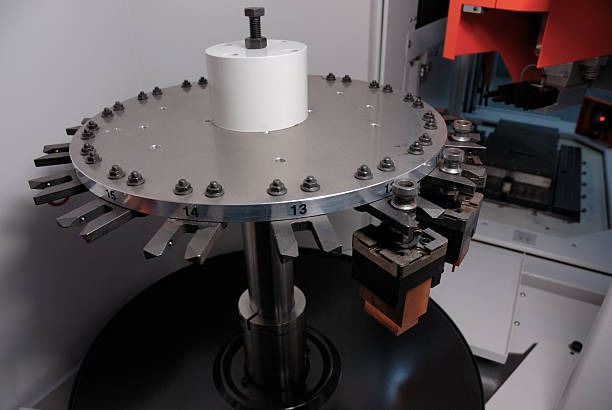

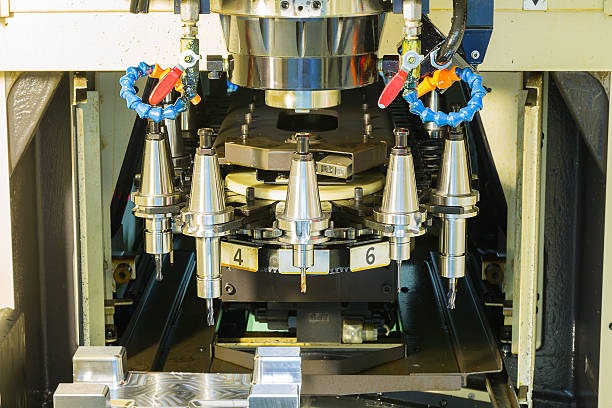

傘型自動工具交換装置は、中小規模の工場で一般的に使用されています。 立形マシニングセンター.
工具は円形のマガジン内に垂直に配置され、工具交換時にはスピンドルが工具の位置まで直接移動する。
利点：
制限事項：
一般的な用途:
アーム式ATCは、機械式アームを使用して、スピンドルとツールマガジン間で工具を自動的に交換します。
これは、高速CNC加工センターで最も一般的に使用されているATCシステムの一つです。
利点：
制限事項：
一般的な用途:

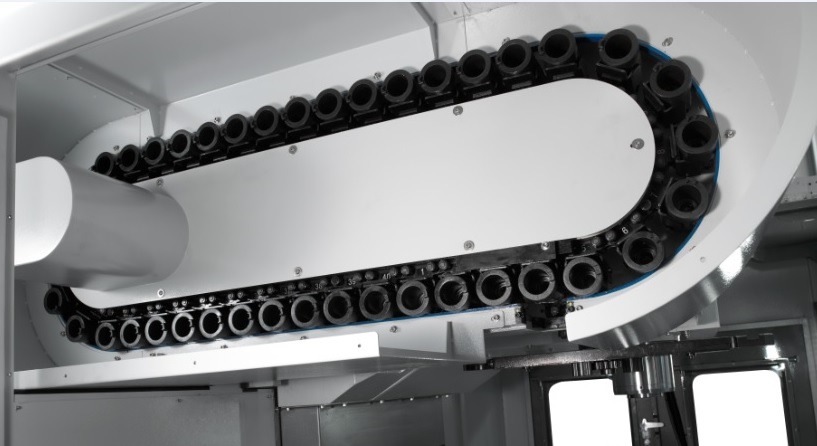

チェーン式自動工具交換装置は、大容量の工具収納が可能なチェーン駆動式の工具マガジンを採用している。
この設計は、加工時に多くの工具を必要とする大型CNC工作機械で一般的に使用されています。
利点：
制限事項：
一般的な用途:

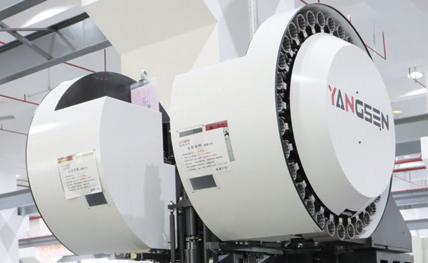

カルーセル式ATCは、スピンドルの横または上に取り付けられた回転式の円形ツールマガジンを使用する。
中型CNC加工センターで広く使用されています。
利点：
制限事項：
一般的な用途:
ドラム式ATCは、回転するドラム構造の周囲に工具を収納する。
このタイプは、比較的迅速な工具位置決めを必要とする小型機械向けに設計されています。
利点：
制限事項：
一般的な用途:

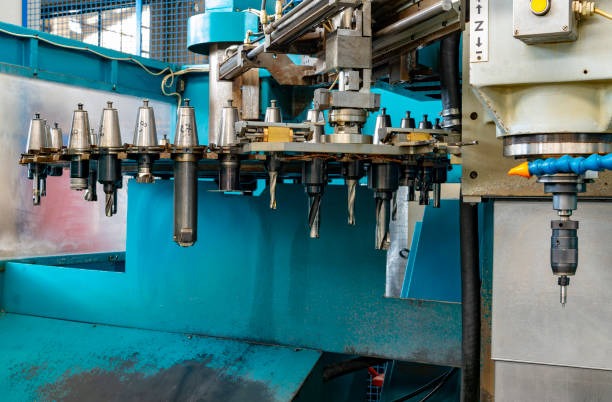

直線型自動工具交換装置は、工具を円形マガジンではなく直線状のラックに配置する。
このタイプは通常、特注のCNC工作機械や特殊な加工システムで使用されます。
利点：
制限事項：
一般的な用途:
自動工具交換装置（ATC）には様々な種類があり、工具交換速度、工具容量、機械サイズ、加工用途においてそれぞれ異なる利点があります。最適なATCの選択は、生産要件と加工環境によって異なります。
ATCタイプ | 工具交換速度 | 工具容量 | 機械室 | 料金 | 最適な用途 |
傘型ATC | 遅い | 低い | コンパクト | 低い | 小型VMCと軽加工 |
アームタイプATC | 非常に速い | 中～高 | 中くらい | より高い | 高速かつ自動的な加工 |
チェーンタイプATC | 速い | 非常に高い | 大きい | 高い | 複雑な機械加工と大型CNCマシン |
カルーセル型ATC | 中くらい | 中くらい | コンパクト | 中くらい | 一般的なCNC加工 |
ドラムタイプATC | 中速から高速 | 中くらい | コンパクト | 中くらい | 小型加工センター |
リニア型ATC | 遅い | 中くらい | 設置長さが長くなります | 中くらい | カスタマイズされたCNCシステム |
生産効率を最優先する場合、アーム式ATCシステムは、機械式アームによって工具を迅速に交換できるため、通常は最も高速です。
アンブレラ型およびリニア型のATCは処理速度が遅いため、軽加工用途に適しています。
チェーン式ATCは工具収納容量が最も大きく、多数の切削工具を必要とする複雑な部品の加工に適しています。
傘型ATCは通常、工具容量が限られており、単純な加工作業に適している。
傘型、回転式、ドラム型のATCはよりコンパクトで、設置スペースが限られている機械に適しています。
チェーン式ATCは、マガジン構造が大きいため、より広い設置スペースを必要とする。
傘型のATCは一般的に最も経済的な選択肢です。
アーム式およびチェーン式のATCは、速度が速く、積載量が大きく、構造が複雑なため、価格が高くなります。
最適な自動工具交換装置のタイプは一つとして存在しない。
コンパクトでコスト効率の良い加工には、アンブレラ型またはカルーセル型のATC（自動工具交換装置）が一般的に選ばれています。
高速生産には、アーム型ATCがより適している。
大型部品や複雑な加工においては、チェーン式ATCの方が優れた柔軟性とより大きな工具容量を提供します。
最適なATCは、加工要件、生産量、および自動化目標によって異なります。
すべてのCNCマシンに大型または高速の自動工具交換装置が必要なわけではありません。最適な自動工具交換装置は、日々の生産で実際にどのように部品を加工するかによって決まります。
主に少数の工具で単純な部品を加工する場合は、コンパクトなATCシステムで十分です。しかし、加工工程が複数回に及ぶ場合、工具の交換頻度が高い場合、または生産サイクルが長い場合は、より高容量のATCシステムが重要になります。
航空交通管制システムを選ぶ際には、考慮すべき重要な要素がいくつかあります。
大量生産においては、工具交換時間の1秒1秒が加工効率全体に影響を与える。
高速ATCシステムはサイクルタイムの短縮に役立ちます
工具交換の遅延により、機械のアイドル時間が増加する
高速加工には通常、より高速なATC性能が求められる。
アーム型ATCは、生産速度が最優先される場合によく使用されます。
部品によって必要な切削工具の数は異なる。
単純な加工であれば、小型のツールマガジンで十分な場合もあります。しかし、複雑な部品の場合は、多くの場合、以下のものが必要になります。
大型のATCシステムは、手動による工具交換を減らし、加工の連続性を向上させるのに役立ちます。
安定したATCシステムは、加工精度と長期的な信頼性にとって重要です。
工具の位置決め不良や工具交換の不安定さは、以下のような問題を引き起こす可能性があります。
長周期生産においては、工具交換速度よりもATC（自動工具交換装置）の安定性の方が重要となる場合が多い。
一部の航空交通管制システムは、より広い設置スペースを必要とする。
小型の機械は通常、傘型または回転式の自動工具交換装置（ATC）を使用するが、大型のマシニングセンタは、より高い工具容量を備えたチェーン式システムをサポートできる。
機械の構造は、設置可能なATCの種類に直接影響します。
より複雑な航空管制システムは、通常、より多くのメンテナンスを必要とする。
ATCを選ぶ前に、多くのメーカーは以下の点も考慮します。
よりシンプルな航空管制システムは、メンテナンスによる稼働停止時間と運用上の複雑さを軽減する可能性がある。
業界によって航空管制の要件は異なる。
金型加工では、より迅速な工具交換が求められることが多い。
航空宇宙機械加工では、通常、より大きな工具容量が必要となる。
一般的な精密機械加工では、コスト効率をより重視する傾向がある。
自動化された生産ラインには、安定した長時間の運転が求められる。
実際の生産ニーズに合ったATCを選ぶことは、単に最大規模のシステムを選ぶことよりも重要です。
最も一般的に使用されている自動工具交換装置の種類は何ですか？
CNCマシニングセンタでは、アーム式とカルーセル式のATC（自動工具交換装置）が最も一般的に使用されています。アーム式ATCは高速加工に適しており、カルーセル式システムはコストと性能のバランスが良いことから、一般的な立形マシニングセンタで広く使用されています。
高速加工に最適なATC（自動工具交換装置）の種類はどれですか？
アーム式自動工具交換装置（ATC）は、工具交換が迅速で非切削時間を短縮できるため、高速加工に最適な選択肢となることが多い。金型加工、航空宇宙部品、自動生産などで広く使用されている。
自動工具交換装置には、いくつの工具を収納できますか？
工具の収納容量はATC（自動工具交換装置）の設計によって異なります。小型の傘型ATCは12～24本の工具を収納できますが、大型のチェーン型システムでは、複雑な加工用途向けに60本以上、場合によっては100本以上の工具を収納できます。
大型CNC工作機械はなぜチェーン式ATCを使用するのでしょうか？
大型CNC工作機械は、多くの切削工具を必要とする複雑なワークピースを加工することが多い。チェーン式ATCは、より大きな工具容量と、長時間の加工や多工程加工における優れた柔軟性を提供する。
自動工具交換装置の故障原因は何ですか？
ATC（自動工具交換装置）によく見られる問題としては、工具位置決め誤差、センサーの故障、潤滑不足、機械部品の摩耗、工具ホルダの取り付け不良などが挙げられます。定期的なメンテナンスは、ATCの信頼性向上と機械のダウンタイム削減に役立ちます。
航空交通管制システムはどのくらいの頻度でメンテナンスを行うべきですか？
安定したATC性能を維持するためには、定期的な点検とメンテナンスが重要です。工具交換時のミスや予期せぬダウンタイムを減らすため、潤滑、センサーチェック、ツールホルダーの点検、清掃などを定期的に実施する必要があります。
優れた自動工具交換装置は、単に工具を交換するだけでなく、加工効率、サイクルタイム、生産安定性に直接的な影響を与える。
ATC（自動搬送装置）には様々な種類があり、それぞれ異なる加工ニーズに対応できるように設計されています。適切なシステムを選択することで、ダウンタイムの削減、自動化の向上、複雑な加工の効率化を実現できます。
工具交換の遅さや工具容量の不足が依然として生産の制約となっている場合、CNCマシンを選定する際に考慮すべき最も重要な要素の一つとして、ATCシステムが挙げられるでしょう。
