CNC加工センターへの投資を検討している場合、ガイドウェイの種類を理解することは、主軸回転速度や機械の移動量を比較することと同じくらい重要です。
ガイドウェイの種類によって、それぞれ異なる利点があります。速度と精度を重視するものもあれば、剛性と重切削性能を重視するものもあります。適切なガイドウェイを選択することで、生産性、加工品質、そして長期的な投資収益率を向上させることができます。
このガイドでは、最も一般的なCNC工作機械のガイドウェイの種類について説明し、お客様の加工要件に最適なオプションを理解するのに役立ちます。

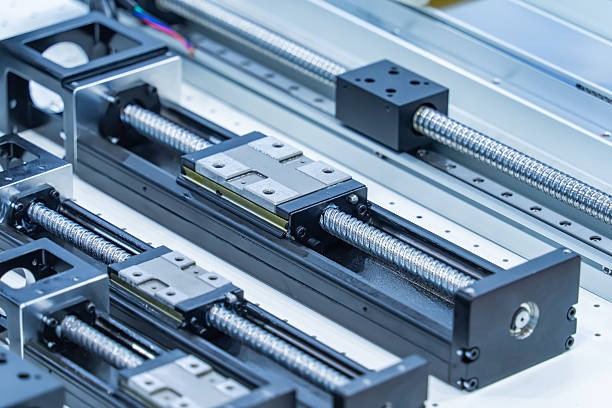

CNC工作機械のガイドウェイは、機械部品のX、Y、Z軸に沿った動きを制御・支持するガイドシステムです。その主な機能は、加工中のスムーズで正確かつ安定した動作を確保することです。
一般的なCNCガイドウェイシステムは、ガイドレール、可動ブロックまたは摺動面、および潤滑システムで構成されています。機械軸が移動すると、ガイドウェイは加工中に発生する切削力を支えながら、固定された経路に沿って動きを誘導します。これにより、加工プロセス全体を通して位置決め精度と機械の安定性を維持することができます。
従来の工作機械ガイドシステムと比較して、最新のCNCガイドウェイにはいくつかの利点があります。
CNC工作機械の性能は、ガイドウェイの設計に大きく左右されるため、ガイドウェイはマシニングセンターにおいて最も重要な構造部品の一つと考えられています。
すべてのCNCガイドウェイが同じ目的で設計されているわけではありません。高速動作と精度を重視したものもあれば、剛性と重切削加工に特化したものもあります。これらの違いを理解することで、生産要件に最適な機械を選択することができます。
CNC加工センターで最も一般的に使用されるガイドウェイの種類には、リニアボールガイドウェイ、ローラーガイドウェイ、ボックスガイドウェイ、および静油圧ガイドウェイがあります。
リニアボールガイドウェイとは何ですか？

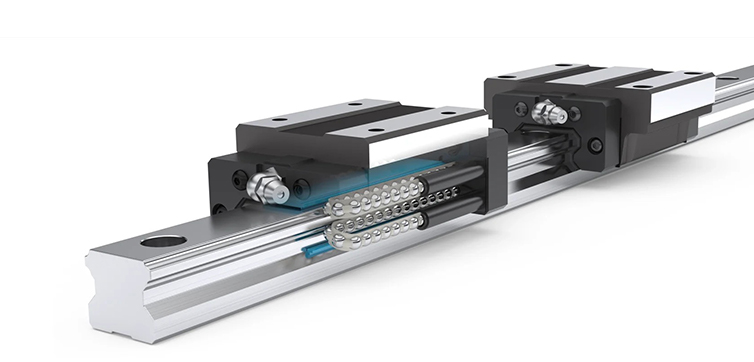

リニアボールガイドウェイは、ガイドレールとガイドブロックの間に循環する鋼球を使用します。軸が移動すると、ボールはガイドブロック内で連続的に転がり、摩擦を低減して滑らかで精密な動きを実現します。
これは現代の鉄道で最も一般的なガイドウェイタイプの1つです 立形マシニングセンター そして高速CNCマシン。
利点
デメリット
ローラーガイドウェイとは何ですか？

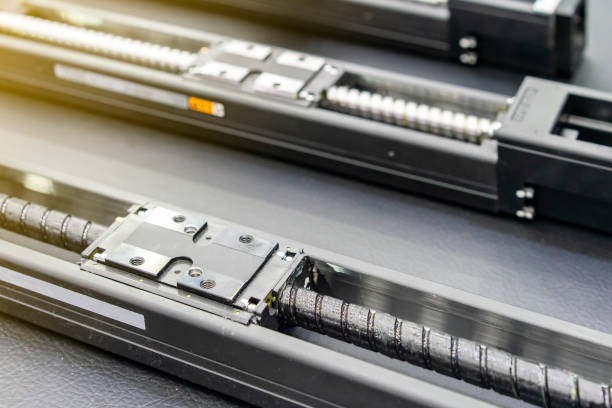

ローラーガイドウェイは、ボールガイドウェイと同様の仕組みですが、鋼球の代わりに円筒形のローラーを使用します。接触面積が大きいため、ガイドウェイは優れた動作精度を維持しながら、より高い荷重を支えることができます。
多くの高性能加工センターは、速度と剛性のバランスを取るためにローラーガイドウェイを採用している。
利点
デメリット
ボックスガイドウェイとは何ですか？
ボックスガイドウェイ（ハードウェイとも呼ばれる）は、転動体の代わりに大きな摺動接触面を使用する。ガイド面は精密研磨され、動作中の摩擦を低減するためにオイルで潤滑されている。
ボックスガイドウェイは、重作業用マシニングセンターで一般的に使用されています。 横型ボーリング盤、 そして 大型ガントリーマシン.
利点
デメリット
静水圧式ガイドウェイとは何ですか？
静圧ガイドウェイは、加圧された油を用いてガイド面間に薄い油膜を形成します。可動部品同士が直接接触しないため、摩擦と摩耗が大幅に低減されます。
このタイプのガイドウェイは、主に超精密およびハイエンドのCNC装置で使用されます。
利点
デメリット
各ガイドウェイタイプにはそれぞれ異なる利点があります。リニアボールガイドウェイは速度と効率を最優先し、ローラーガイドウェイは速度と剛性のバランスが取れており、ボックスガイドウェイは重切削加工に優れ、静水圧ガイドウェイは超精密加工向けに設計されています。最適な選択は、加工材料、切削条件、および生産目標によって異なります。
適切なガイドウェイを選ぶということは、最も先進的なオプションを探すことではなく、加工要件に最も適したものを見つけることです。ガイドウェイの種類によって設計される生産目標が異なり、適切な選択をすることで、加工効率、表面仕上げ品質、そして機械全体の性能を向上させることができます。
下の表は、最も一般的なCNCガイドウェイの種類を簡単に比較したものです。
特徴 | リニアボールガイドウェイ | ローラーガイドウェイ | ボックスガイドウェイ | 静水圧ガイドウェイ |
移動速度 | 素晴らしい | 素晴らしい | 適度 | 適度 |
位置決め精度 | 素晴らしい | 素晴らしい | とても良い | 素晴らしい |
剛性 | 良い | とても良い | 素晴らしい | 素晴らしい |
耐荷重 | 良い | とても良い | 素晴らしい | 素晴らしい |
振動減衰 | 公平 | 良い | 素晴らしい | 素晴らしい |
重切削能力 | 良い | とても良い | 素晴らしい | 素晴らしい |
メンテナンス | 簡単 | 簡単 | 適度 | 複雑な |
料金 | 低い | 中くらい | 中くらい | 高い |
最新のマシニングセンタのほとんどでは、優れた速度と精度を実現するため、リニアボールガイドウェイとローラーガイドウェイが最も一般的な選択肢となっています。ボックスガイドウェイは、高速移動速度よりも剛性と切削力が重要な重切削用途で依然として人気があります。静圧ガイドウェイは、通常、最高の精度が求められる超精密加工に使用されます。
1. CNC加工センターで最も一般的に使用されているガイドウェイの種類は何ですか？
リニアボールガイドウェイは、現代のCNC加工センターで最も一般的に使用されているガイドウェイの種類です。速度、精度、コストのバランスが良く、幅広い加工用途に適しています。
2. ボールガイドウェイとローラーガイドウェイの違いは何ですか？
どちらも直線ガイドシステムですが、ローラーガイドウェイはボールではなく円筒形のローラーを使用しています。これにより、ローラーガイドウェイは剛性と耐荷重性が向上し、より要求の厳しい加工用途に適しています。
3. 金型製造に最適なガイドウェイの種類はどれですか？
リニアボールガイドウェイとローラーガイドウェイは、高精度、滑らかな動作、複雑な金型部品の効率的な加工を実現するため、金型製造において一般的に使用されています。
4. リニアガイドウェイは鋼材加工に適していますか？
はい。最新のリニアガイドウェイ式機械は、鋼材加工を効果的に行うことができます。ただし、大型鋼材の連続切削加工においては、ボックスガイドウェイの方が安定性と切削性能に優れている場合があります。
5. 重切削にはどのガイドウェイが最適ですか？
ボックス型ガイドウェイは、剛性が高く、耐荷重能力が高く、過酷な機械加工時にも優れた振動吸収性を発揮するため、一般的に重切削加工に好まれます。
6. CNCマシンに適したガイドウェイはどのように選べばよいですか？
最適なガイドウェイは、使用する材料、ワークピースのサイズ、切削要件、および生産目標によって異なります。高速加工にはリニアガイドウェイが適していることが多く、一方、重切削加工にはボックスガイドウェイが一般的に好まれます。用途を理解することが、適切な機械を選択する鍵となります。
CNC加工用のガイドウェイは、それぞれ異なる加工用途に合わせて設計されています。リニアボールガイドウェイは速度と効率を重視し、ローラーガイドウェイは速度と剛性のバランスを重視し、ボックスガイドウェイは重切削加工に適しています。
あらゆる用途に最適なガイドウェイは存在しません。最適な選択は、使用する材料、加工要件、生産目標によって異なります。これらの違いを理解することで、ビジネスに必要な性能を発揮するCNCマシンを選ぶことができます。
どのガイドウェイがあなたの用途に最適か、まだ迷っていますか？ 当チームにお問い合わせください お客様の機械加工に関するご要望をお伺いし、最適なソリューションをご提案いたします。
