固定ガントリーと可動ガントリーは、CNC加工システムで最も一般的に使用される構造設計の2つです。どちらの構成も高精度な加工性能を実現するように設計されていますが、機械構造、ワークピースの取り扱い、剛性、および生産能力の点で大きく異なります。固定ガントリー式機械では、加工中にガントリーは固定されたままで、ワークテーブルが移動します。
可動式ガントリーマシンでは、ガントリーが加工領域を移動する間、ワークテーブルは固定されたままです。こうした構造上の違いは、加工精度、材料処理能力、設置面積、生産性、そして用途への適合性に影響を与えます。これらの違いを理解することで、製造業者は自社の生産要件に最適なCNCソリューションを選択することができます。

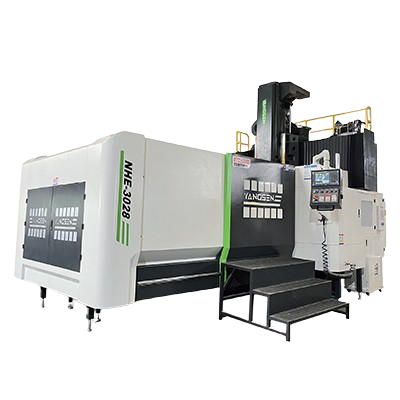

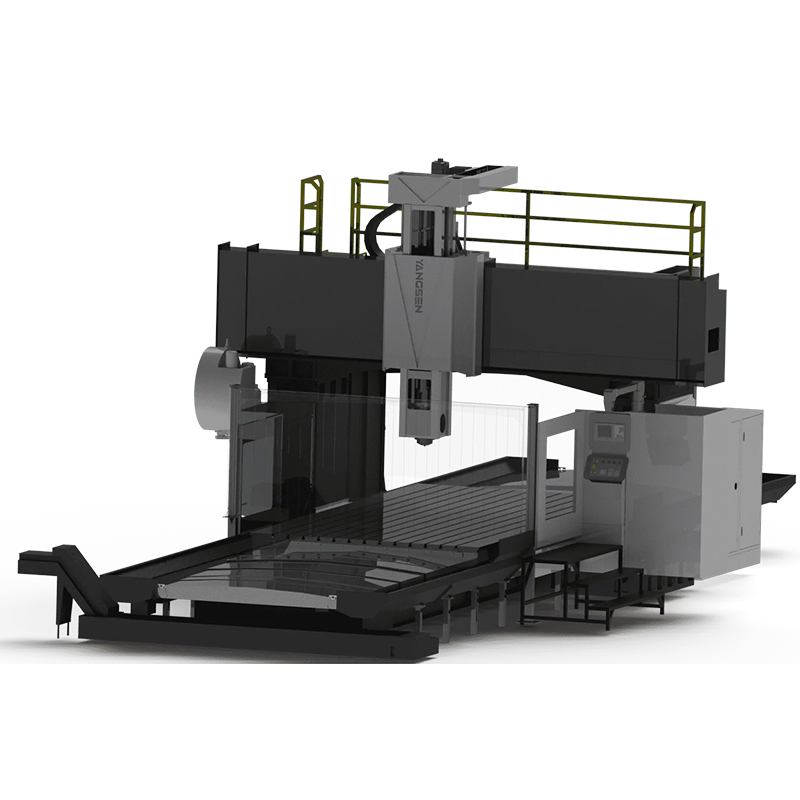

固定式ガントリー型CNC工作機械は、ガントリー構造が固定されており、加工中もブリッジは所定の位置に留まります。この構成では、ワークテーブルがガントリーの下を移動し、スピンドルが複数の軸に沿って切削加工を行います。
可動式ガントリーシステムとは異なり、固定式ガントリーCNCマシンでは、加工中にワークピース自体が機械ベッドに沿って移動します。この設計により、上部機械構造の動きが最小限に抑えられ、重切削加工時でもスピンドルアセンブリの安定性が向上します。固定式ガントリーCNCマシンは、高い剛性、厳しい公差、優れた表面仕上げが求められる業界で広く使用されています。
固定式ガントリー型CNC工作機械は、さまざまな加工要件に対応できるよう、多様な構成で提供されています。特定の機種を選択する際には、ワークピースのサイズ、材料の種類、生産量、必要な加工精度などの要素を考慮する必要があります。
シングルカラム固定ガントリー
単柱式固定ガントリーマシンは、軽量加工や小型ワークピース向けに設計されています。これらのマシンは、優れた剛性と精度を維持しながら、設置面積がコンパクトです。中型部品を加工し、費用対効果の高い加工ソリューションを必要とする工場や製造施設でよく使用されています。
二列固定式ガントリー
二柱式ガントリーマシン これらは、工業製造において最も一般的な構成の一つです。二柱構造により、固定ガントリーをしっかりと支え、機械の剛性と安定性を大幅に向上させます。これらの機械は、重切削加工、大型金型、精密金属切削用途に最適です。
高速固定式ガントリー
高速固定式ガントリーCNCマシンは、精度を損なうことなく高速な加工サイクルを必要とする用途向けに特別に設計されています。これらのマシンは、高度なサーボシステム、軽量スピンドルアセンブリ、最適化されたモーションコントロール技術を採用することで、優れた精度を維持しながら生産性を向上させています。
高耐久性固定式ガントリー
高耐久性固定式ガントリーマシンは、鋼鉄、鋳鉄、工業用合金などの大型で加工が難しい材料の加工用に設計されています。強化された機械フレームと強力なスピンドルシステムにより、過酷な切削条件にも対応しながら、長期的な安定性と信頼性を維持します。

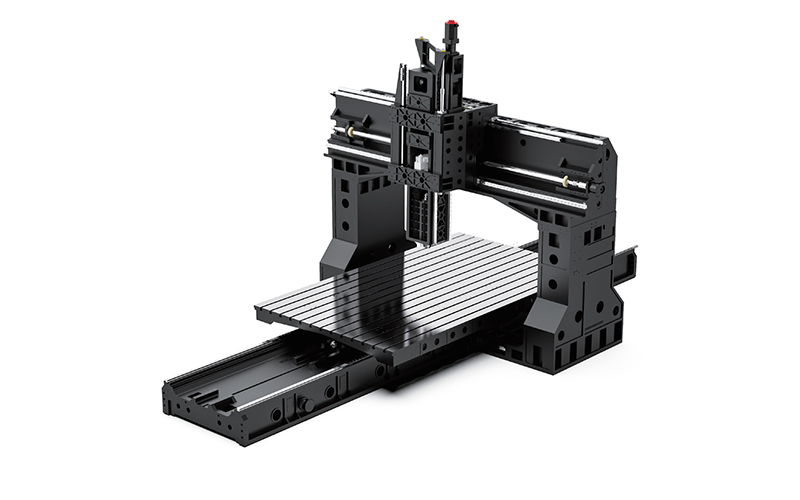

固定式ガントリー型CNC工作機械の構造は、高い剛性と安定した加工性能を実現するように設計されています。この設計では、ガントリーは機械フレームに固定されたまま、作業台が動作中に移動することで、制御された高精度な切削加工が可能になります。
機械のベースは通常、鋳鉄または溶接鋼で作られており、優れた耐振動性と長期安定性を備えています。固定式ガントリーはベッドの両側にしっかりと固定されているため、構造的な動きが抑制され、加工精度が向上します。ワークテーブルはサーボ制御による精密なガイドウェイに沿って移動し、スムーズかつ正確な位置決めを実現します。最新のシステムには、さらに高度なCNC制御とスピンドルユニットが搭載されており、効率性が向上しています。
固定式ガントリーを選択した理由はいくつかあります。
固定式ガントリーの利点 | 固定式ガントリーの欠点 |
優れた構造剛性と耐振動性 | 極めて大型のワークピースを扱う能力には限界がある。 |
優れた加工精度とより厳しい公差 | 可動式テーブルの移動により、より広い床面積が必要となる。 |
重切削や硬質材料加工に最適 | 超長尺シートの処理には柔軟性が低い |
表面仕上げ品質と切断精度の向上 | 重いテーブルの移動は、さらなる慣性を生み出す可能性がある |
安定した切削条件により、工具寿命が長くなります。 | 作業エリアが広い場合、機械のサイズは大幅に大きくなる可能性があります。 |
ガントリー部品の構造的摩耗を低減 | 一般的に、設置スペースの要件が高い |
産業環境における信頼性の高い長期性能 | 大型フォーマットの生産においては、移動式ガントリーシステムほど効率的ではない可能性がある。 |

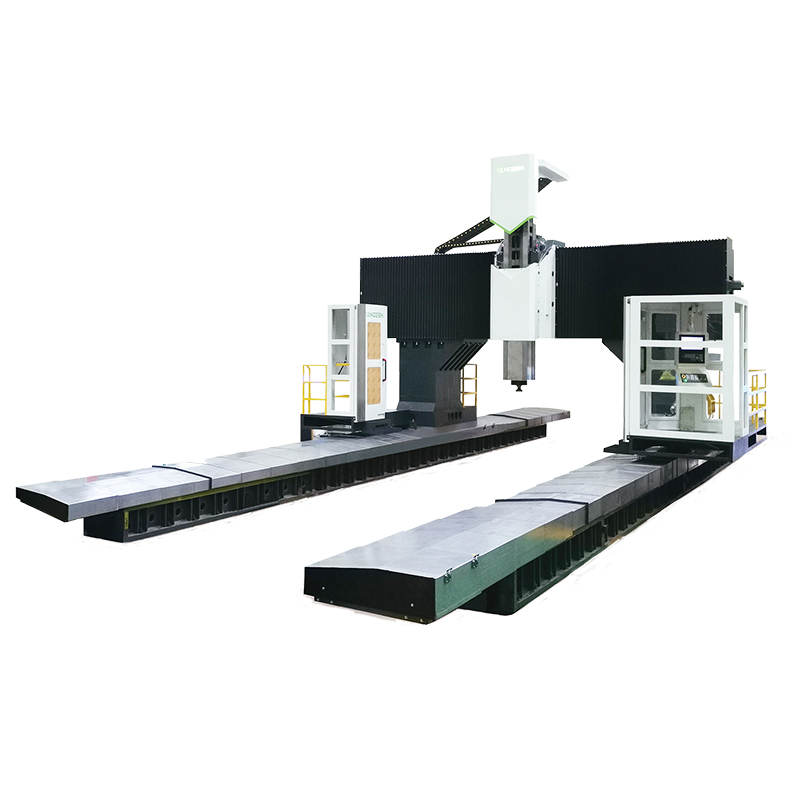

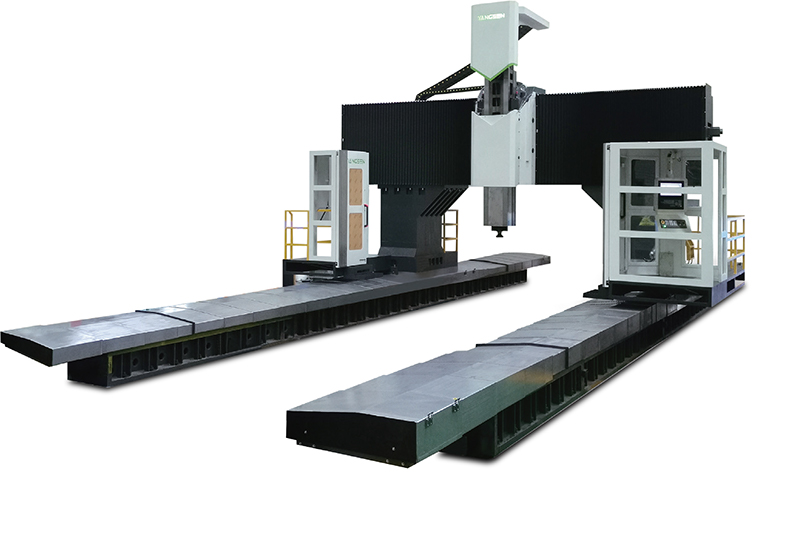

可動式ガントリーCNCマシンは、加工中にガントリーが固定された作業台上を移動する加工システムであり、ワークピースは所定の位置に固定されたままです。この設計は、大型加工と柔軟な材料搬送を必要とする業界で広く採用されています。固定式ガントリーシステムとは異なり、構造的な動きはガントリー自体に集中しているため、テーブルを移動させることなく、より広い加工領域をカバーできます。このため、可動式ガントリーマシンは、特大サイズのシート、長尺パネル、大型産業部品などを効率的かつ安定的に加工するのに非常に適しています。
移動式ガントリーCNCマシン 生産要件や加工規模に応じて、複数の構成が用意されています。各タイプは、速度、剛性、作業空間の柔軟性のバランスを考慮して設計されています。
軽量移動式ガントリー
軽作業用システムは、木工、看板製作、軽加工などの小規模な生産作業に使用されます。軽作業向けの機械加工用途において、迅速な動作と費用対効果の高い性能を提供します。
産業用移動式ガントリー
産業用可動式ガントリーマシンは、連続生産環境向けに設計されています。より頑丈なフレーム、改良されたガイドウェイ、そして高い耐荷重性能を備えているため、金属加工、航空宇宙部品、複合材料などの製造に適しています。
高速移動式ガントリー
これらの機械は、迅速な生産サイクルに対応するように設計されています。高度なサーボシステムと最適化されたモーションコントロールを採用することで、高速な切断速度を実現しながら、大規模生産に必要な精度を維持しています。
特大移動式ガントリー
特大サイズの構成は、造船部品、大型アルミニウムパネル、構造部品などの大型材料の加工に使用されます。これらの機械は、長い移動距離と高度な拡張性を備えた設計オプションを提供します。

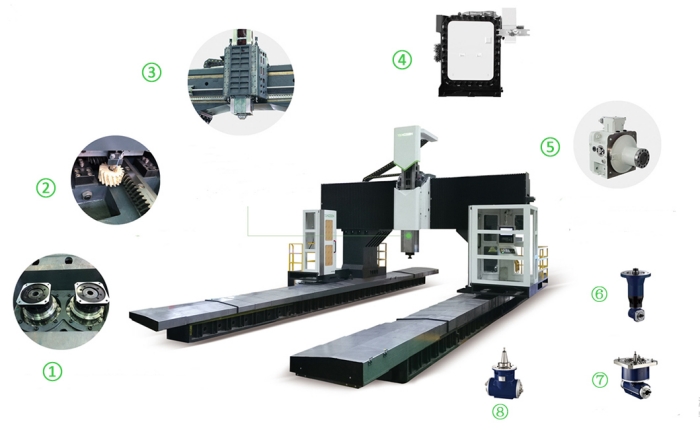

可動式ガントリー型CNC工作機械の構造は、作業領域の柔軟性と材料搬送効率を最大限に高めるように設計されています。このシステムでは、作業台は完全に固定されたままで、ガントリーがX軸に沿って移動し、加工作業を行います。
機械ベッドは、重くて大きなワークピースを安定して支える土台となります。精密なリニアガイドウェイに取り付けられたガントリーは、加工エリアをスムーズに移動し、切削加工用のスピンドルアセンブリを支えます。これにより、加工中に大型材料を移動させる必要性が減り、ハンドリング効率が向上します。
可動式ガントリー型CNC工作機械は、大型ワークピースや柔軟な生産が求められる業界で広く採用されています。可動式ガントリー型を選ぶ主な理由を以下に挙げます。
移動式ガントリーの利点 | 移動式ガントリーの欠点 |
大型および特大サイズのワークピースに最適です。 | 固定式ガントリーに比べて剛性がやや低い |
固定テーブルにより材料の積み込みが容易 | 重切削時には振動が増加する可能性があります |
多くの工場レイアウトにおいて、より優れた空間効率を実現 | 非常に高速な加工速度では安定性が低下する。 |
大規模生産における高い生産性 | 可動部品のメンテナンスがより多く必要となる |
連続的な産業ワークフローに適しています | 超高精度アプリケーションにおける若干の制限 |
複数の産業や素材に対応可能 | 重負荷条件下では切断性能が変化する可能性がある |
特大サイズの機械加工ニーズに対応する拡張可能な設計 | 非常に厳しい公差での加工には必ずしも最適ではない |
固定式ガントリー型CNCマシンと可動式ガントリー型CNCマシンは、構造、性能特性、コスト、メンテナンス要件など、いくつかの重要な点で異なります。これらの違いは、実際の産業用途における各マシンの性能に直接影響し、製造業者が自社の生産ニーズに最適なシステムを選択する際に役立ちます。
固定式ガントリーCNCマシンは、ガントリーが固定されたブリッジ構造で構築されており、加工中にワークテーブルが移動します。この設計により、高い剛性と優れた安定性が実現されます。一方、可動式ガントリーCNCマシンは、ワークテーブルが固定された状態でガントリーが加工領域を移動します。これにより、大型の板材や特大サイズのワークピースの取り扱いが容易になります。
固定式ガントリーシステムは、精密加工、小型から中型のワークピース、および重切削用途に適しています。金型製造や航空宇宙産業など、厳しい公差が求められる業界で広く使用されています。
移動式ガントリーマシンは、大規模生産、大型材料、連続板材加工に適しています。木工、看板製作、大型金属加工などの業界で広く使用されています。
固定式ガントリー型CNC工作機械は、構造設計や剛性重視の設計の点で、特に高負荷モデルでは一般的に高価です。しかし、精密産業においては長期的な価値を提供します。
可動式ガントリー型CNC工作機械は、拡張性と高い生産性を考慮して設計されているため、大型加工においてより費用対効果が高く、大量生産環境における単位あたりのコストを削減できます。
固定式ガントリーマシンは、重いベースと可動テーブルシステムのため、通常、より複雑な基礎工事が必要となります。設置には、適切な水平調整とスペース計画が不可欠です。
可動式ガントリーマシンは、テーブルが固定されており、ガントリーの移動システムがモジュール式で拡張性があるため、大規模な作業場では組み立てが容易な場合が多い。
側面 | 固定式ガントリーCNC | 移動式ガントリーCNC |
メンテナンス頻度 | 可動するガントリー部品が少ないため、コストは低くなります。 | ガントリーが動作中に動くため、高さが高くなります。 |
機械的摩耗 | ガントリー構造の摩耗を軽減 | ガイドウェイと駆動システムの摩耗が増加 |
潤滑の必要性 | 適度で安定した要求 | より頻繁な潤滑が必要 |
サービスの複雑性 | より簡単で予測可能なメンテナンス | やや複雑なメンテナンス手順 |
ダウンタイムリスク | 長期使用時のダウンタイムを削減 | 定期メンテナンスによる作業中断の可能性が高まる |
長期耐久性 | 構造が安定しているため非常に高い | 高いが、定期的なメンテナンス次第 |
部品の交換 | 部品交換の頻度が少ない | 摩耗部品の交換頻度が高い |
固定式ガントリー型CNC加工機と可動式ガントリー型CNC加工機のどちらを選択するかは、生産目標、材料の種類、精度要件、そして長期的な事業計画によって決まります。これらの要素はすべて、用途に最適な機械を決定する上で重要な役割を果たします。
最初にして最も重要な要素は、用途の種類です。金型製作、航空宇宙部品、重金属部品など、高精度加工を伴う作業であれば、固定式ガントリーCNCがより適しています。優れた精度と安定性を実現します。
木工、家具、看板、大型板材加工など、大規模生産を主な用途とする場合は、特大サイズの材料を効率的に処理できる可動式ガントリーCNCの方が適しています。
互換性とは、機械がさまざまな材料や生産環境にどれだけ対応できるかを示す指標です。固定式ガントリーマシンは、硬質金属、精密部品、厳しい公差が求められる産業分野との互換性が非常に高く、制御された高精度な環境で最高の性能を発揮します。
移動式ガントリーマシンは、大型パネル、軟質材料、複合材料、およびサイズの柔軟性が重要な大量生産ワークフローにより適しています。
機械の種類によって、産業ニーズは異なります。固定式ガントリーマシンは、高耐久性、高速性、高精度といった様々な構成があり、要求の厳しい加工作業に最適です。
移動式ガントリーマシンは、一般的にオープンフレーム型、大型型、または拡張可能なモデルで設計されており、メーカーは要件に基づいてサイズと生産能力をカスタマイズできる。
CNCマシンを選ぶ際に、価格も重要な考慮事項の一つです。固定式ガントリーマシンは、その堅牢な構造と高精度な部品構成のため、一般的に高価です。しかし、精密産業においては長期的な価値を提供します。
移動式ガントリーマシンは、高い処理能力と広い作業エリアに対応するように設計されているため、大規模な生産環境においてはより費用対効果が高い場合があります。
予算は生産目標に見合ったものでなければなりません。超高精度と長期的な産業信頼性を最優先事項とするならば、固定式ガントリーシステムへの投資がより有益です。
限られた予算の中で、大型加工と高い生産性を必要とする場合、可動式ガントリーCNCはより優れたコストパフォーマンスと拡張性を提供します。
メンテナンスは意思決定において重要な要素です。固定式ガントリーマシンは、その固定構造により機械的な摩耗が軽減されるため、一般的にメンテナンスの頻度が少なくて済みます。これにより、ダウンタイムが短縮され、長期的に安定した性能を発揮できるため、精密加工が求められる業界における投資対効果（ROI）が向上します。
可動式ガントリーマシンは、ガントリー部品やガイドウェイが動くため、より頻繁なメンテナンスが必要です。しかし、生産能力が高く、大量生産環境では投資回収期間を短縮できます。
長期的な投資を計画する際には、メンテナンス費用だけでなく、生産性、機械の寿命、期待される生産効率なども考慮して、自社にとって最適な投資収益率（ROI）を判断してください。
固定式ガントリー型CNC工作機械と可動式ガントリー型CNC工作機械の主な違いは何ですか？
主な違いは動作構造にある。固定式ガントリーマシンでは、ガントリーは静止したまま作業台が移動するのに対し、可動式ガントリーマシンでは、作業台は固定されたままガントリーがその上を移動する。
どちらのCNCマシンの方が精度が高いですか？
固定式ガントリー型CNC工作機械は、その堅牢な構造と加工中の振動の低減により、一般的に高い精度を実現します。
大型ワークピースの加工にはどちらの機械が適していますか？
可動式ガントリー型CNCマシンは、幅や長さの異なる材料を大きな制約なく加工できるため、大型または特大サイズのワークピースの加工に適しています。
どちらのCNCタイプがより費用対効果が高いですか？
用途によって異なります。精密加工には固定式ガントリーマシンの方が費用対効果が高く、大規模生産には可動式ガントリーマシンの方がコストパフォーマンスに優れています。
どちらの機械がより多くのメンテナンスを必要とするか？
可動式ガントリーを備えたCNC工作機械は、ガントリー駆動装置やガイドウェイなど、可動部品が多いため、通常より多くのメンテナンスが必要となります。
長期投資にはどちらの機械が適していますか？
どちらも長期的な投資としては優れていますが、どちらを選ぶかは用途によって異なります。固定式ガントリーは精密産業に適しており、可動式ガントリーは大量生産に適しています。
固定式ガントリー型CNC工作機械と可動式ガントリー型CNC工作機械は、現代の工業製造においてどちらも重要な役割を果たしていますが、どちらが適しているかは用途の要件によって大きく異なります。固定式ガントリー型CNC工作機械は、高い剛性、優れた精度、そして重作業や高精度が求められる加工において卓越した性能を発揮することで知られています。
一方、可動式ガントリー型CNCマシンは大型ワークピースの加工に優れており、特大サイズの材料に対して高い柔軟性、拡張性、生産効率を提供します。適切なCNCマシンを選択するには、ワークピースのサイズ、必要な精度、生産速度、利用可能な設置スペースなどの要素を考慮する必要があります。これらの違いを理解することで、製造業者はより良い投資判断を下し、加工効率全体を向上させることができます。
信頼性の高いCNCソリューションへの投資をお考えなら、ワークフローと将来の成長ニーズに合ったマシンをお選びください。CNC Yangsenは、あらゆる製造ニーズに対応し、性能、精度、そして長期的な産業価値を提供するように設計された先進的なCNCシステムを提供しています。
