5軸CNCマシンの種類

5 軸 CNC マシンを初めて見る人は、それらはすべて同じものだと思い込むことがよくあります。

しかし、モデルを比較し始めると、価格、構造、サイズ、パフォーマンスなど、大きな違いがすぐにわかります。

一部の機械は小型で高精度の金型部品用に設計されています。

その他は、大型の航空宇宙部品用に製造されています。

いずれも「5 軸」であると主張していますが、実際の機能は大きく異なる場合があります。

では、何が違うのでしょうか?

答えはマシンの構成にあります。

さまざまな種類の5軸CNCマシン 加工の安定性、ワークピースのサイズ容量、表面仕上げ、全体的な生産効率に影響します。

すべての 5 軸マシンの構造が同じというわけではないので、投資する前にこれらの違いを理解することが不可欠です。

この記事では、5 軸 CNC マシンの主な種類を紹介し、各構成が実際の加工パフォーマンスにどのように影響するかを説明します。

5 軸 CNC マシンとは何ですか?

5 軸 CNC マシンは、切削工具またはワークピースを 5 つの異なる軸に沿って移動できる高度な加工センターです。

含まれるもの:

3つの直線軸：X、Y、Z

2つの回転軸：通常はA、B、またはC

追加の回転軸により、部品の位置を変更せずにツールが複数の角度からワークピースに近づくことができます。

実際には、これはマシンが複雑な形状、深い空洞、曲面を 1 回のセットアップで加工できることを意味します。

どのように機能しますか?

従来の3軸加工機では、切削工具は上下、左右、前後にしか動きません。複数の面を加工するには、オペレーターが部品のクランプを外し、位置を調整する必要があります。

5 軸 CNC マシンはこの制限を解消します。

回転運動を追加することで、マシンは次のことが可能になります。

作業台を傾ける

スピンドルヘッドを回転させる

あるいは両方の動きを組み合わせる

これにより、単一のクランプを維持しながら、複数の表面を同時に加工することができます。

5 軸加工がなぜ重要なのか?

3 軸加工と比較して、5 軸システムには次のような利点があります。

加工効率の向上

幾何学的精度の向上

複雑な部品の表面仕上げの向上

セットアップ時間の短縮

累積位置誤差の低減

航空宇宙、金型、医療部品、高精度エンジニアリングなどの業界では、5 軸機能はオプションではなく必須となることがよくあります。

5軸CNCマシンの種類

すべての 5 軸 CNC マシンは多方向加工機能を備えていますが、その構造構成はパフォーマンス、部品サイズの範囲、業界への適合性に大きな影響を与えます。

以下は、5 軸 CNC マシンの主な種類と、実際の生産環境での一般的な使用方法です。

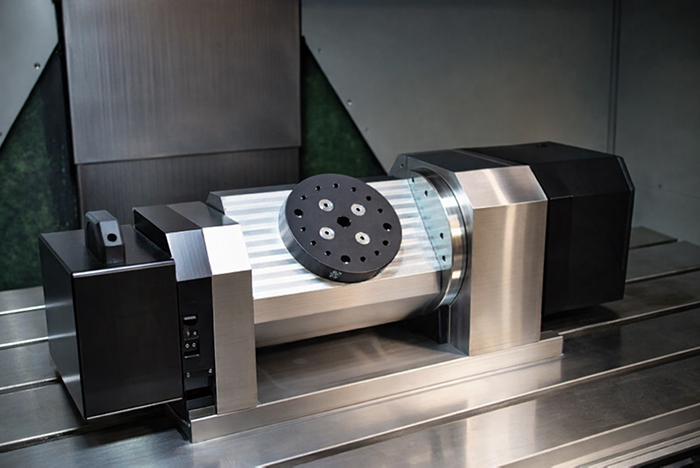

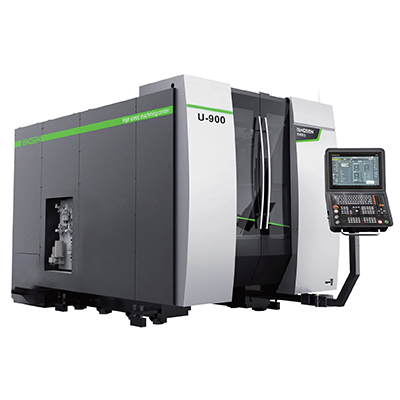

トラニオン型5軸CNCマシン

説明

A トラニオン型5軸CNC工作機械 両方の回転軸をワークテーブルに統合しています。テーブルは傾斜と回転をしますが、主軸は垂直方向に固定されています。この構造により、コンパクトで剛性の高い加工プラットフォームが実現し、特に高精度な輪郭加工に適しています。

代表的な産業

このタイプは、金型製造、医療機器製造、小型航空宇宙部品の加工に広く使用されています。金型工場では、トラニオン型工作機械は高速仕上げ加工時の安定性が高く評価されています。医療分野では、精度と表面品質が極めて重要な複雑なインプラント形状の加工によく使用されます。航空宇宙サプライヤーでは、小型の構造用ブラケットや精密アルミニウム部品の加工に使用される場合があります。

適切な部品

トラニオンマシンは、射出成形金型、ダイカスト金型、整形外科用インプラント、小型タービンブレード、複雑なアルミハウジングなどの部品加工に最適です。これらの部品は通常、コンパクトな作業空間内で、多面加工、厳しい公差、そして精密な表面仕上げが求められます。

利点

優れた構造剛性

高い輪郭加工精度

コンパクトなフットプリント

効率的な多面加工

欠点

ワークピースのサイズ容量が限られている

ヘッド型システムに比べてテーブル荷重が制限される

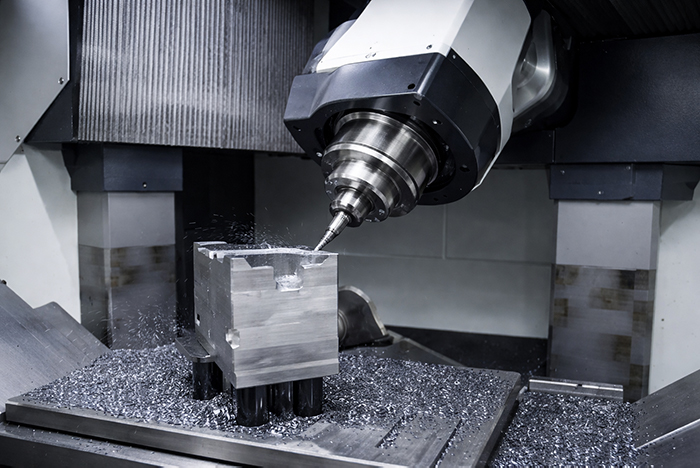

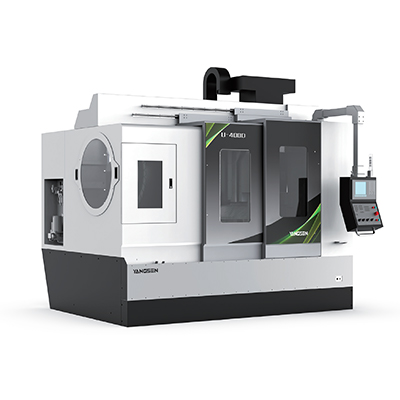

ヘッド/ヘッド（スイベルヘッド）タイプ5軸CNCマシン

説明

ヘッド/ヘッド構成では、両方の回転軸がテーブルではなくスピンドルヘッドに統合されています。ワークテーブルは固定されたまま、スピンドルが傾斜および回転することで、複数の角度からワークピースにアプローチします。

この構造は、大型部品や重量部品を加工する場合に特に有利です。

代表的な産業

ヘッド型5軸加工機は、航空宇宙、自動車、構造物製造、防衛用途、エネルギー機器製造の分野で広く使用されています。航空宇宙メーカーは、構造用アルミフレーム、チタン部品、複雑な耐荷重部品の加工にヘッド型5軸加工機を使用しています。自動車サプライヤーは、大型金型や構造用ハウジングの加工にヘッド型5軸加工機を活用しています。

適切な部品

これらの機械は、航空機構造部品、エンジンハウジング、トランスミッションケース、大型アルミフレーム、複雑なチタン製航空宇宙用ブラケットなどの加工に最適です。テーブルが回転しないため、重量のあるワークピースをより安全かつ効率的に加工できます。

利点

大型で重い部品に適しています

複雑な形状への柔軟なツールアクセス

回転テーブルの荷重制限なし

欠点

より複雑な機械構造

設備投資の増加

メンテナンスの考慮事項の増加

テーブル/テーブル型5軸CNC工作機械e

説明

テーブル/テーブル構成では、主軸ヘッドを固定したまま、両方の回転軸をテーブルシステム内に配置します。この設計は、位置決め精度とバランスの取れた構造性能を重視しています。

中型精密部品の安定した加工環境を提供します。

代表的な産業

このタイプは、精密工学産業、工具・治具製造、医療機器製造、電子部品加工などで広く使用されています。特に、長期にわたる生産において、再現性と形状精度が極めて重要な用途で重宝されます。

適切な部品

代表的な用途としては、精密ハウジング、工具固定具、高精度ブラケット、複雑な機械部品、多角度加工を必要とする中型構造部品などが挙げられます。これらの部品では、一貫した寸法精度と安定した輪郭制御が求められることがよくあります。

利点

高い位置決め精度

安定したバランスの取れた構造

信頼性の高い再現性

欠点

中型ワークピースのサイズ制限

回転システムには正確な調整が必要です

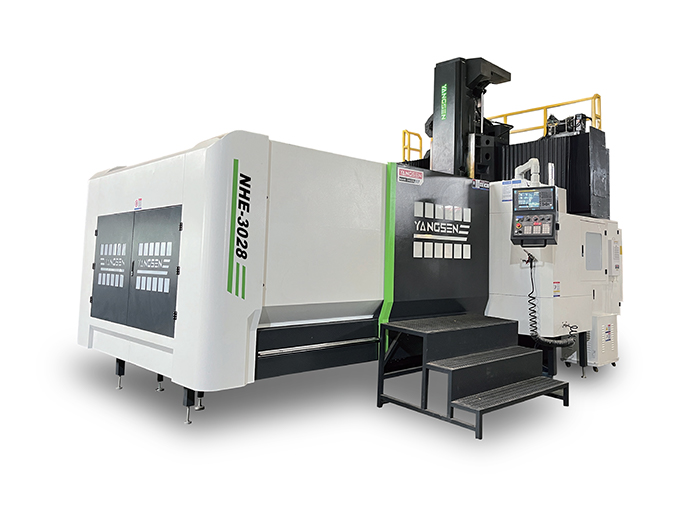

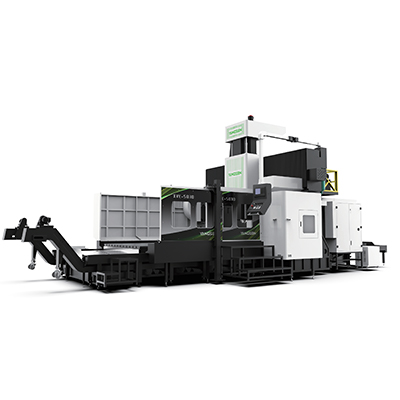

ガントリー5軸CNCマシン

説明

A ガントリー5軸CNCマシン 大型加工向けに設計されたブリッジ型フレーム構造を特徴としています。ガントリーシステムと旋回ヘッド構成を組み合わせることで、大型ワークの加工も可能です。

剛性と高耐久性を重視したタイプです。

代表的な産業

ガントリー5軸加工機は、航空宇宙製造、風力発電設備製造、造船、鉄道輸送、重機産業などで広く利用されています。特に、高い寸法安定性を備えた大型構造部品の加工が求められる分野に適しています。

適切な部品

代表的な部品には、航空機の翼構造、風力タービンのハブ、大型金型、船舶部品、重量鉄骨フレーム、大型複合材工具構造などがあります。これらの部品は通常、標準的なマシニングセンターの能力を超えており、安定した大型プラットフォームを必要とします。

利点

非常に高い剛性

超大型部品に最適

強力な重切削能力

欠点

大きな設置面積

より高いインフラ要件

多額の投資コスト

よくある質問

5 軸 CNC マシンの主なタイプは何ですか?

主なタイプには、トラニオン型、ヘッド/ヘッド（旋回ヘッド）型、テーブル/テーブル型、ガントリー型5軸加工機があります。これらの違いは、2つの回転軸がテーブル、主軸ヘッド、またはガントリー構造のどこに配置されているかにあります。この構造の違いは、剛性、ワークサイズへの対応能力、そして全体的な加工柔軟性に影響を与えます。

金型製作に最適な 5 軸 CNC マシンのタイプはどれですか?

金型製造では、トラニオン型工作機械が一般的に好まれます。コンパクトな作業スペースで高い剛性と優れた輪郭制御性を実現できるためです。しかし、非常に大型の金型の場合は、移動距離が長く構造的にも安定しているガントリー5軸工作機械の方が適している場合があります。

大型航空宇宙部品にはヘッド型5軸加工機の方が適しているのでしょうか?

はい、ヘッド/ヘッド構成は航空宇宙分野でよく使用されます。ワークテーブルが固定されているため、回転荷重の制限なく、より重量のある大型部品を加工できるからです。この構造は、航空機のフレーム、エンジン部品、アルミニウムやチタンの構造部品に特に有効です。

同時5軸加工と3+2軸加工の違いは何ですか？

同時5軸加工では、5つの軸すべてが同時に動くため、滑らかな輪郭加工と優れた表面仕上げが可能になります。一方、3+2軸加工（インデックス加工とも呼ばれます）では、回転軸を固定したまま3軸で切削加工を行います。同時加工は複雑な面加工に適しており、多面加工の場合は3+2軸加工で十分な場合が多く、コストも抑えられます。

5 軸 CNC マシンの価格はいくらですか?

価格は、機械の種類、移動量、制御システム、構造剛性によって大きく異なります。コンパクトなトラニオンモデルは、大型のガントリー型やヘッド型の航空宇宙機械に比べて、一般的に投資額が低く抑えられます。購入価格は、設置スペース、ツールシステム、長期的なメンテナンス費用も考慮する必要があります。

生産に適した 5 軸構成を選択するにはどうすればよいですか?

選定は、部品のサイズ、材料の種類、必要な精度、生産量など、いくつかの要因によって異なります。小型精密部品にはトラニオン型が一般的に適していますが、大型構造部品にはヘッド型またはガントリー型システムが必要になる場合があります。単に仕様を比較するよりも、アプリケーション要件に適した機械構造の方が重要です。

結論

すべての 5 軸 CNC マシンは基本的なコンセプトは同じですが、構造構成によって加工特性は大きく異なります。

回転軸の位置は、テーブル内、スピンドルヘッド内、またはガントリー システム内のいずれであっても、剛性、ワークピースのサイズ容量、加工の柔軟性、および長期安定性に直接影響します。

トラニオン設計は、コンパクトで高精度なコンポーネントによく使用されます。

ヘッドタイプのシステムは、大型で重い構造部品に適しています。

テーブル/テーブル構成では、位置決めの精度とバランスに重点が置かれます。

ガントリーマシンは、超大型で高負荷のアプリケーションをサポートします。

「最高」の 5 軸 CNC マシンは存在しません。

各タイプは、特定の生産環境と加工目的に合わせて設計されています。

これらの構造上の違いを理解することで、特に長期的な投資と生産の増加を計画しているメーカーにとって、機械の選択がより明確になり、より戦略的になります。

時間をかけて構成、部品のサイズ、アプリケーションの要件を評価することで、より自信を持って決定を下すことができます。
