航空宇宙製造においては、たとえ小さなミスでも、高額な手直し費用や部品の不良につながる可能性があります。同時に、複雑な形状、扱いにくい材料、そして厳しい納期にも対応しなければなりません。
だからこそ、工作機械は非常に重要なのです。工作機械は、精度、効率、そして生産全体の信頼性に直接影響を与えます。
この記事では、工作機械が航空宇宙製造をどのように支えているのか、そして適切な機器を選ぶことがなぜ重要なのかを見ていきます。
航空宇宙製造において、精度は単なる要件ではなく、基本基準です。多くの部品はミクロンレベルの公差を満たす必要があり、特にエンジンや構造アセンブリなどの重要システムではその傾向が顕著です。わずかなずれでも性能に影響を与えたり、組み立て上の問題を引き起こしたり、部品の不良につながったりする可能性があります。
これは、工作機械が一度限りの精度だけでなく、長期間の生産サイクルにわたって一貫した精度を提供しなければならないことを意味します。安定性、再現性、および温度制御は、このレベルの性能を維持する上で重要な役割を果たします。
航空宇宙部品は単純な形状であることは稀である。曲面から深い空洞、薄肉構造に至るまで、多くの部品は多角度・多面加工を必要とする。
従来の3軸加工機では、これらの要求に効率的に対応することが困難な場合が多い。そのため、高度な工作機械、特に5軸加工センターが広く利用されており、複雑な部品を1回の段取りで加工できるため、位置決め誤差が低減され、全体的な精度が向上する。
航空宇宙分野で使用されるチタン合金、インコネル、複合材料などの材料は、その強度と加工の難しさで知られている。
これらの材料は高い切削力と熱を発生させるため、工具の摩耗、変形、または表面品質の低下を急速に引き起こす可能性があります。これに対処するために、工作機械には以下の機能が必要です。
振動に強い高剛性
安定した切削を実現する強力なスピンドル
熱を管理するための効率的な冷却システム
適切な設備がなければ、これらの材料の加工は非効率的でコストがかかる。
航空宇宙産業においては、一切のミスが許されない。すべての部品は厳格な品質基準を満たさなければならず、失敗は許されない。
これは工作機械に、精度だけでなく、プロセスの信頼性や一貫性においても、より高い要求を課すことになる。製造業者は、バッチ間で性能を維持し、ばらつきを低減し、厳格な検査要件に対応できる機械を必要としている。
航空宇宙メーカーは、技術的な課題に加え、効率性の向上とコスト削減という絶え間ないプレッシャーにもさらされている。
複雑な部品、長い加工時間、高価な材料といった要因により、過剰な段取り、工具の摩耗、不良品の発生など、あらゆる非効率性が生産コストを大幅に増加させる可能性がある。
高度な工作機械は、以下のことを可能にすることで、この問題の解決に役立ちます。
多軸加工による段取り回数の削減
最適化されたスピンドル性能で、より高速な切削を実現
精度向上による不良品の削減
最終的に、適切な工作機械は加工精度を向上させるだけでなく、収益性にも直接的な影響を与える。
航空宇宙部品の種類によって、必要な加工方法は異なります。小型の精密部品から大型の構造部品まで、メーカーは必要な精度と効率性を実現するために、さまざまな先進的な工作機械を活用しています。

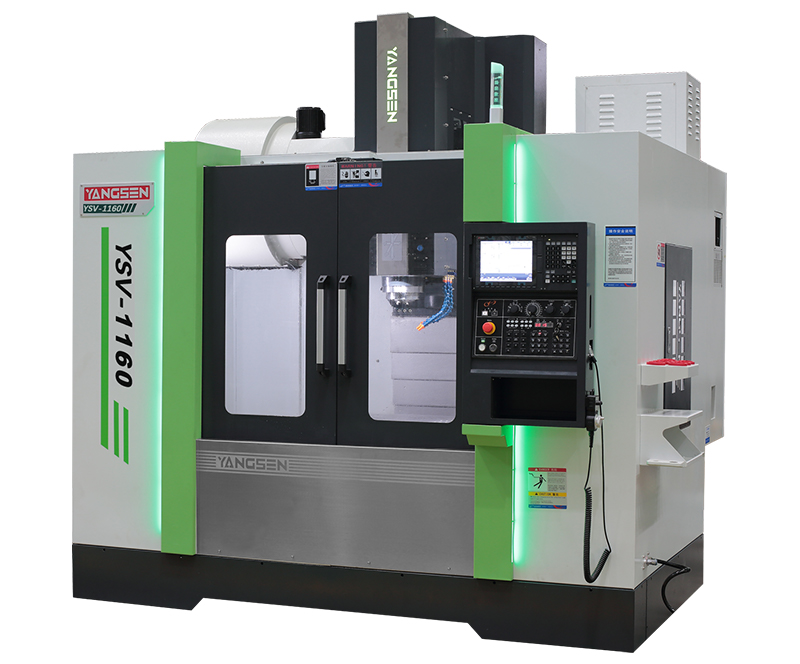

立形マシニングセンタは、小型から中型の航空宇宙部品、特に高速加工と精密な表面仕上げが求められる部品の加工に広く用いられている。
これらは機械加工に最適です。
アルミニウム構造部品
ブラケットとハウジング
比較的単純な形状の精密部品
VMC（立形マシニングセンタ）は汎用性が高く、初期生産段階や複雑な多角度加工を必要としない部品の加工によく用いられます。高速スピンドルと安定した構造により、効率性と精度を両立させることができます。

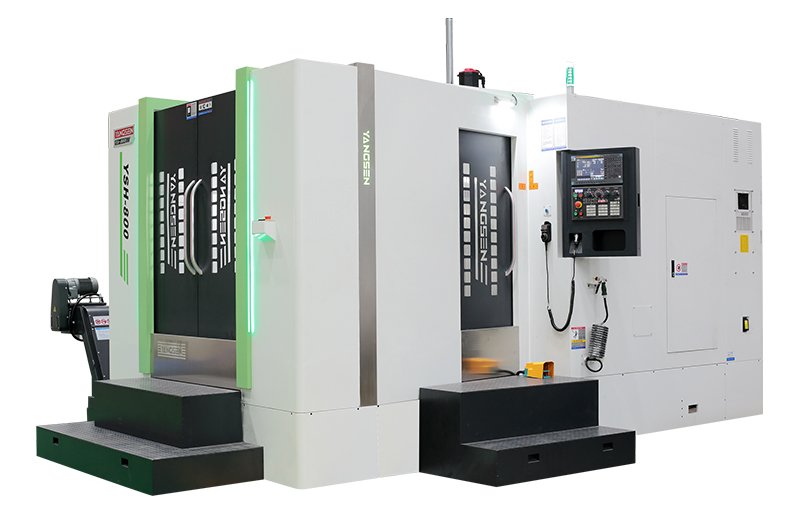

横型マシニングセンタ 複雑な構造部品や量産に適しています。
横型マシニングセンタ（HMC）の最大の利点は、多面加工が可能である点にある。水平スピンドルとパレットシステムを備えたHMCは、ワークピースの複数の面を一度の段取りで加工できるため、位置決め時間を大幅に短縮し、精度を向上させることができる。
これらは一般的に以下の目的で使用されます。
ギアボックスハウジング
構造フレーム
複雑な空洞部品
生産性を向上させつつ精度を維持したい航空宇宙メーカーにとって、横型マシニングセンタ（HMC）はしばしば好ましい選択肢となる。
5軸加工センター これらは現代の航空宇宙製造において不可欠な機器と考えられている。
これらは複数の軸にわたる同時移動を可能にし、非常に複雑な形状の加工を単一のセットアップで実現します。これは、曲面を持つ部品や厳しい公差要件を持つ部品にとって特に重要です。
代表的な用途としては以下のようなものがあります。
タービンブレード
インペラ
複雑な航空宇宙構造部品
5軸加工機は、複数の段取り工程を1つに減らすことで、精度を向上させるだけでなく、生産時間を大幅に短縮します。
航空宇宙部品はすべて角柱状というわけではない。多くの部品、特にエンジン部品は回転加工を必要とする。
CNC旋盤およびターニングセンターは、以下の用途に使用されます。
シャフト
ディスク
円筒形エンジン部品
これらの機械は、直径制御と表面仕上げにおいて高い精度を提供するため、高速かつ高負荷下で動作する必要のある部品にとって不可欠なものとなっている。

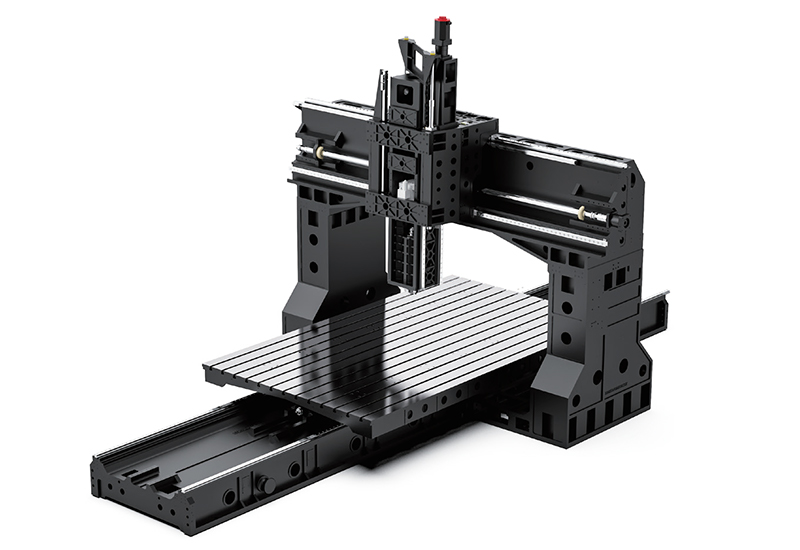

大型航空宇宙部品の場合、標準的な機械では不十分です。ガントリーと 二柱式マシニングセンター 大型で重量のあるワークピースを、高い剛性と安定性で取り扱うように設計されています。
これらは通常、以下の目的で使用されます。
航空機フレーム
翼構造
大型プレートおよび構造部品
堅牢な構造と広い移動範囲を備えたこれらの機械は、過酷な切削条件下でも安定した加工を保証します。
航空宇宙製造は、大型構造部品から高精度なエンジン部品まで、幅広い部品を網羅しています。部品の種類ごとに、工作機械に求められる精度、剛性、加工能力は異なります。
構造部品は航空機の骨格を形成するものであり、一般的に大型で軽量かつ複雑な構造をしている。
これらの構成要素には、多くの場合、以下が含まれます。
フレーム
翼のリブと桁
胴体構造部品
これらは通常、アルミニウム合金または複合材料で作られており、強度を維持しながら軽量化を図るための機械加工プロセスが必要となる。
これを実現するために、メーカーは以下の点に頼っています。
大型部品用ガントリー加工センター
多面加工用横型マシニングセンタ（HMC）
ここでの重要な課題は、構造的な完全性を確保しつつ、大きな寸法にわたって精度を維持することである。

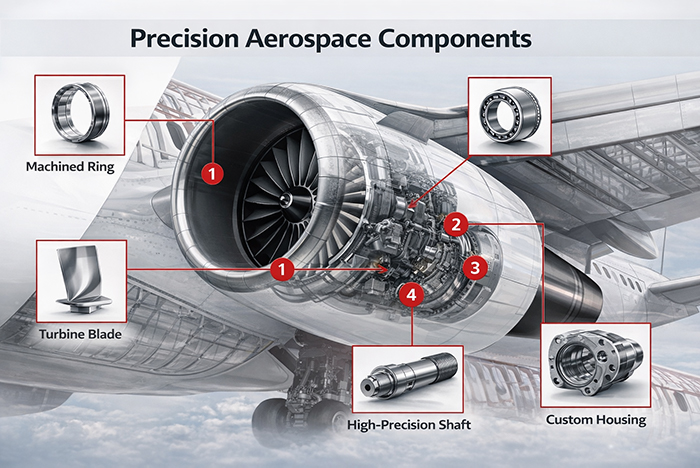

エンジン部品は、航空宇宙製造において最も要求の厳しい部品の一つです。高温、高圧、回転力に耐えなければならないため、極めて厳しい公差と優れた表面品質が求められます。
代表的な構成要素は以下のとおりです。
タービンディスク
ブレードとインペラ
エンジンハウジング
これらの部品は、チタン合金や耐熱合金など、加工が難しい材料で作られることが多い。
機械加工ソリューションには通常、以下の要素が含まれます。
複雑な形状に対応する5軸CNC加工センター
安定した切断を実現する高剛性マシン
精度と一貫性は極めて重要であり、わずかな欠陥でもエンジンの性能に影響を与える可能性がある。

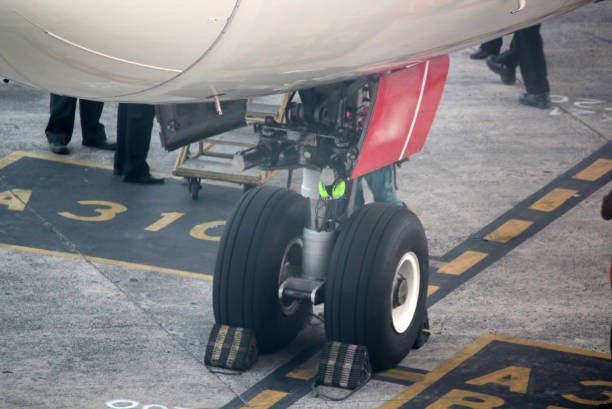

着陸装置の部品は、繰り返しの衝撃荷重と極度のストレスに耐えなければならないため、強度と耐久性が最優先事項となる。
共通部品は以下のとおりです。
ショックアブソーバー部品
構造支持部材
高強度接続部品
これらの部品は通常、高強度鋼またはチタンで作られており、優れた表面品質を備えた高度な機械加工が求められる。
この分野で使用される工作機械は、以下の要件を満たす必要があります。
高トルク出力
高い剛性
重切削条件下でも信頼性の高い加工性能を発揮します。
航空宇宙部品はすべて大型というわけではない。多くの小型部品にも、極めて高い精度と一貫性が求められる。
これらには以下が含まれます。
括弧
コネクタ
複雑な小型構造部品
サイズは小さくても、公差要件は依然として厳しい。これらの部品は多くの場合、バッチ生産されるため、精度と効率の両方が求められる。
航空宇宙製造において、工作機械の選択は部品の品質、生産効率、そして総コストに直接影響を与えます。高度なCNC工作機械は単なる設備ではなく、競争力を維持するための重要な要素なのです。
精密さは航空宇宙製造の基盤だが、生産において真に重要なのは一貫性である。
CNC工作機械は、長時間の生産においても、すべての部品が同じ精度で製造されることを保証します。高度な制御システムと安定した機械構造により、製造業者は頻繁な手動調整を行うことなく、厳しい公差を維持できます。
これは部品不良のリスクを低減するだけでなく、特に他の部品と完全に適合する必要がある部品の組み立て信頼性も向上させる。
航空宇宙部品は、曲面、深い空洞、多角度構造など、ますます複雑化している。
CNC工作機械、特に5軸システムを使用すれば、これらの部品を1回の段取りで加工できます。これにより、一般的なエラーの原因となる位置調整を繰り返す必要がなくなります。
その結果、製造業者は以下のことを実現できます。
より高い精度
表面品質の向上
より効率的な機械加工プロセス
複雑な航空宇宙部品にとって、この機能はオプションではなく、必須事項である。
航空宇宙機械加工においては、サイクルタイムが長く、材料費も高額なため、効率性の向上は大きな課題となっている。
CNC工作機械は、以下の方法で効率向上に貢献します。
多軸加工による段取り時間の短縮
自動化による継続運用の実現
高速スピンドルによる切削性能の最適化
生産サイクルを短縮し、ダウンタイムを最小限に抑えることで、製造業者は品質を損なうことなく生産量を大幅に増やすことができる。
手作業による機械加工は、特に複雑な部品や厳しい公差を扱う場合、ばらつきを生じさせる。
CNCシステムは、プログラムされた指示に基づいて加工プロセスを自動化し、再現性と予測可能性の高い結果を保証します。これにより、オペレーターのスキルへの依存度が軽減され、コストのかかるミスが発生する可能性が最小限に抑えられます。
表面品質は、多くの航空宇宙部品、特に高応力や気流にさらされる部品にとって極めて重要である。
高度なCNC工作機械は以下を提供します。
安定した切削条件
正確なツールパス
制御された加工環境
これにより、表面仕上げが向上し、部品の品質がより均一になるため、二次加工の必要性が軽減されます。
航空宇宙分野の機械加工は、その難しさで知られています。硬質材料から複雑な形状まで、製造業者は効率、コスト、部品品質に直接影響を与える数々の課題に直面しています。これらの課題を解決する上で、適切な工作機械は極めて重要な役割を果たします。
航空宇宙部品は、チタン合金、耐熱合金、その他の先端材料で作られることが多い。これらの材料は強度と耐熱性に優れているが、加工が非常に難しいという欠点もある。
これらは高い切削力と過剰な熱を発生させる傾向があり、その結果、以下のような問題が発生する可能性があります。
工具の急速な摩耗
表面仕上げが悪い
加工安定性の低下
工作機械がこれを解決する方法：
高度なCNCマシンは以下を提供します。
振動を最小限に抑える高剛性構造
安定した切削を実現する高トルクスピンドル
熱を制御するための効率的な冷却システム
これらの特長により、工具寿命を延ばしながら、より効率的に難削材を加工することが可能になります。
航空宇宙部品の多くは、曲面、深い空洞、複雑な内部構造を特徴としています。これらの形状を従来の方法で加工するには、多くの場合、複数回の段取りが必要となり、エラーのリスクが高まります。
課題：
位置調整はアライメントエラーにつながる
セットアップ時間の増加は効率を低下させる
工作機械がこれを解決する方法：
多軸CNCマシン、特に5軸マシニングセンターでは、以下のことが可能です。
同時多角度加工
複雑な部品を一度のセットアップで完成させる
これにより、加工時間を短縮しながら精度を大幅に向上させることができます。
航空宇宙部品には、極めて厳しい公差が求められることが多い。わずかなずれでも、部品の不良や性能上の問題につながる可能性がある。
課題：
長時間の加工サイクルにわたって精度を維持する
バッチ間の一貫性を確保する
工作機械がこれを解決する方法：
最新の工作機械は以下を提供します。
高精度制御システム
熱安定性により変形を低減
生産における一貫した再現性
これらの機能により、部品が厳格な航空宇宙規格を満たすことが保証されます。
熱は航空宇宙機械加工における最大の課題の一つであり、特に硬い材料を扱う場合には顕著である。
過度の熱は以下のような原因となる可能性があります。
工具の損傷
寸法誤差
表面欠陥
工作機械がこれを解決する方法：
高度なCNCマシンは以下を統合しています。
高性能冷却システム
最適化された切削パラメータ
安定した加工環境
これは温度を制御し、加工品質を維持するのに役立ちます。
航空宇宙用材料は高価であり、機械加工プロセスは時間を要する。セットアップミスや機械の不安定性など、いかなるミスも重大な損失につながる可能性がある。
課題：
スクラップコストが高い
誤差の許容範囲が狭い
工作機械がこれを解決する方法：
信頼性の高い工作機械は、以下の点によりリスクを軽減します。
安定した加工性能
人為的ミスを最小限に抑える自動化プロセス
部品の品質が安定している
これは、製造業者が不良率を削減し、全体的なコスト管理を改善するのに役立ちます。
航空宇宙分野において、5軸加工が重要な理由は？
5軸加工により、複雑な部品を1回の段取りで加工することが可能になります。これにより、位置決め誤差が低減され、精度が向上し、生産時間が短縮されるため、タービンブレードや構造部品など、複雑な形状を持つ部品の加工には不可欠です。
航空宇宙分野の機械加工において、最も加工が難しい材料は何ですか？
チタン合金、インコネル、高強度鋼などの一般的な航空宇宙材料は、その硬度と耐熱性のため、機械加工が困難です。これらの材料を加工するには、高い剛性、強力なスピンドル性能、そして効果的な冷却システムを備えた機械が必要です。
航空宇宙分野のCNC工作機械には、どの程度の精度が求められるのでしょうか？
航空宇宙分野の機械加工では、ミクロンレベルの精度と、バッチ間での高い再現性が求められることが多い。さらに重要なのは、機械が長期間の生産サイクルを通してこの精度を一貫して維持しなければならないことである。
航空宇宙機械加工における主な課題は何ですか？
主な課題としては、難削材の加工、複雑な形状の加工、厳しい公差の維持、熱と工具摩耗の制御などが挙げられる。これらの要因は、品質と生産コストの両方に大きな影響を与える可能性がある。
適切な工作機械は、どのように生産効率を向上させることができるのでしょうか？
適切な工作機械を導入することで、段取り時間の短縮、加工安定性の向上、多軸加工機能と自動化による効率的な加工が可能になります。これにより、生産サイクルの短縮と総コストの削減につながります。
工作機械は航空宇宙製造において基本的な役割を果たしており、効率性と一貫性を維持しながら、複雑で高精度な部品の製造を可能にしている。
加工が困難な材料が増え、部品設計が複雑化するにつれ、高度なCNCソリューションへの需要は高まり続けています。適切な工作機械を選ぶことは、もはや単なる技術的な判断ではなく、生産の安定性、コスト管理、そして長期的な競争力に直接影響を与えるものとなっています。
航空宇宙分野の機械加工能力を向上させたいのであれば、適切な工作機械パートナーと協力することが大きな違いを生むでしょう。
