ブリッジミルとガントリーミル：主な違い

大型部品や重量部品を加工する場合、ブリッジ型フライス盤やガントリー型フライス盤について耳にしたことがあるでしょう。一見すると両者は非常によく似ており、どちらも大規模なCNC加工や重切削加工向けに設計されています。

しかし、多くのメーカーが直面する問題は、どちらを選ぶべきかということです。

その間 ブリッジミルとガントリーミル 類似点はあるものの、構造、動作設計、用途は大きく異なる場合があります。これらの違いを理解することで、生産ニーズに最適な機械を選択するのに役立ちます。

このガイドでは、ブリッジ型フライス盤とガントリー型フライス盤を簡単に比較し、どちらのソリューションがお客様の加工要件に最適かを判断するお手伝いをします。

ブリッジミルとは何ですか？

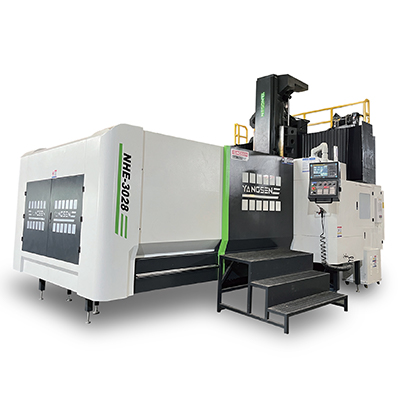

ブリッジミルとは CNCフライス盤の種類 大型で重量のあるワークピースの加工用に設計されています。この機械の名前は、その構造に由来しています。2本の柱が横梁を支え、それが作業台の上に「橋」のように架け渡されています。

ほとんどのブリッジ型フライス盤では、テーブルが移動している間、ブリッジ構造は固定されたままなので、スピンドルは大きな部品を高い安定性と精度で加工できます。この設計は高い剛性を提供し、 重切削および大型表面加工.

ブリッジ型フライス盤は、金型製造、航空宇宙、自動車、重機などの産業で一般的に使用されており、これらの産業では大型部品の加工において、安定性と加工精度の両方が求められます。

ブリッジミルの種類

橋形水車は、その構造設計と動作システムに応じて、いくつかの種類に分類できる。

可動テーブル式ブリッジフライス盤は最も一般的なタイプで、作業台が移動する一方でブリッジ構造は固定されています。この設計は優れた剛性を備えており、重量のあるワークピースの加工に最適です。

もう一つの一般的なタイプは、可動ブリッジ型フライス盤です。このタイプでは、テーブルは固定されたまま、ブリッジ自体が機械ベッドに沿って移動します。この構成は、加工中にワークピースを固定できるため、非常に大きな部品の加工によく使用されます。

ブリッジミルの構造

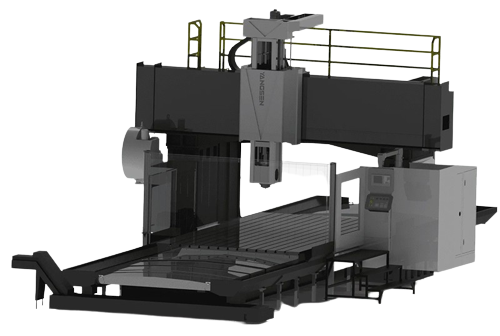

ブリッジミルの主要構造は通常、2本の垂直柱、横梁（ブリッジ）、作業台、およびスピンドルヘッドから構成される。

2本の柱が横梁を支え、作業台の上に安定したフレームを形成します。スピンドルはX、Y、Z軸に沿って移動し、平面フライス加工、溝加工、輪郭加工など、さまざまなフライス加工を行うことができます。

このブリッジ型構造は、特に大型金属部品を扱う際に、高い剛性と安定した加工精度を維持するのに役立ちます。

ブリッジミルを選ぶ理由とは？

多くのメーカーがブリッジ型フライス盤を選ぶ理由は、加工能力、安定性、精度のバランスが優れているためです。

ブリッジミルは、特に次のような場合に適しています。

加工対象物は大きいが、極端に大きいわけではない。

機械加工プロセスには、高い剛性と安定した切削が求められる。

鋼鉄や鋳鉄などの重い材料は機械加工する必要がある

これらの利点から、ブリッジミルは金型、構造部品、機械ベース、大型機械部品の製造に広く使用されている。

ブリッジミルの利点と欠点

ガントリーミルとは何ですか？

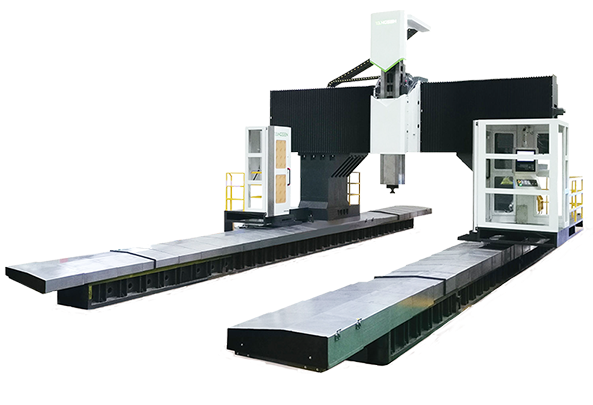

A ガントリーミル は、機械加工用に設計された大型CNCフライス盤です。 非常に大きいまたは重い加工物その構造は、横梁で接続された2本の垂直柱で構成され、機械ベッド上を移動するガントリーフレームを形成している。

テーブルが移動するブリッジ型フライス盤とは異なり、多くのガントリー型フライス盤は可動式のガントリー構造を採用しており、ワークピースはテーブル上に固定されたまま、ガントリー全体が機械ベッドに沿って移動します。この設計により、切削加工中にワークピースを移動させることなく、特大サイズの部品を容易に加工できます。

ガントリーフライス盤は、加工範囲が広く剛性も高いため、航空宇宙、造船、エネルギー機器、重機械製造などの産業で広く利用されている。

ガントリーミルの種類

ガントリーミルは、その構造設計と加工能力に基づいて分類することができる。

固定式ガントリー可動テーブル型は、加工中にワークテーブルが移動する間、ガントリー構造を固定したままにします。この設計により、高い剛性と安定した切削性能が得られます。

もう一つの一般的な設計は、可動式ガントリーフライス盤です。このタイプでは、工作物は固定されたまま、ガントリーフレームが機械ベッドに沿って移動します。このタイプは、非常に大きくて重い部品の加工に最適です。

また、 5軸ガントリーフライス盤これらは複雑な多面加工を可能にし、航空宇宙部品や金型製造によく用いられる。

ガントリーミルの構造

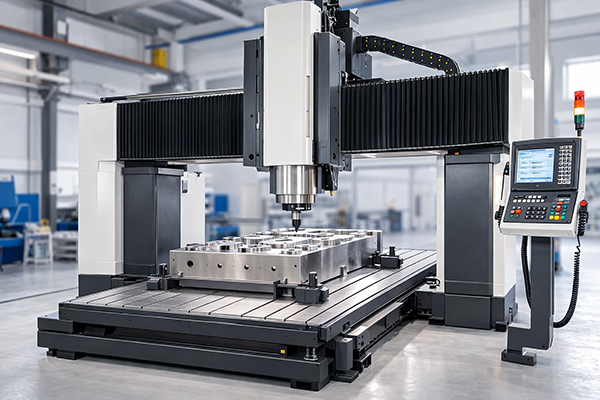

ガントリーミルの構造は、一般的に2本の垂直柱、クロスビーム、スピンドルヘッド、大型の機械ベッド、および作業台から構成される。

ガントリーフレームはベッドに沿って移動し、スピンドルはクロスビームと垂直軸に沿って移動して切削加工を行います。この構造により、広い加工範囲と高い機械剛性が実現され、重切削加工に適しています。

ガントリーミルを選ぶ理由とは？

製造業者は、非常に大きな部品や極めて重い部品を加工する必要がある場合に、ガントリー式フライス盤を選択することが多い。

ガントリーミルは、次のような場合に最適な選択肢です。

加工対象物が非常に大きいか、移動が困難な場合

機械加工プロセスには大きな移動範囲が必要です

重切削と安定した機械加工が求められる

こうした特性から、ガントリーフライス盤は大型金型、航空機構造部品、風力発電部品、重機構造物の加工に広く用いられている。

ガントリーミルの利点と欠点

ブリッジミルとガントリーミルの主な違い

一見すると、ブリッジ型フライス盤とガントリー型フライス盤は非常によく似ているように見えるかもしれません。どちらも大型部品の加工用に設計されており、どちらも二柱構造を採用しています。しかし、詳しく見ていくと、構造、加工能力、設置方法、コストなどにおいて、いくつかの重要な違いが明らかになります。

これらの違いを理解することで、製造業者は自社の生産ニーズに最適な機械を選択できるようになります。

構造と設計

最大の違いは、加工中の機械の動き方にある。

ブリッジ型フライス盤は通常、固定されたブリッジ構造と可動式の作業台を備えており、加工中にワークピースが移動する一方、ブリッジは所定の位置に留まる。

一方、ガントリーフライス盤は、工作物がテーブル上に固定されたまま、機械ベッドに沿って移動する可動式ガントリーフレームを使用することが多い。この設計は、移動が困難な非常に大型または重量のある部品の加工に特に適している。

加工能力

ブリッジ型フライス盤は一般的に大型のワークピースに適しており、優れた剛性と安定した切削性能を提供します。

ガントリー式フライス盤は一般的に加工範囲が広いため、航空機構造、風力発電部品、重機ベースなどの特大部品の加工に適しています。

価格

多くの場合、ブリッジ型フライス盤は、同等の加工範囲を持つガントリー型フライス盤よりも若干安価です。

ガントリー式フライス盤は通常、より大型の機械構造とより長い移動範囲を必要とするため、製造コストと設置コストの両方が増加する可能性がある。

設置と組み立て

ブリッジミルは、構造がよりコンパクトなため、一般的に設置が容易です。

ガントリー式フライス盤は、特に重工業用途向けに設計された非常に大型の機械を扱う場合、より大きな基礎とより複雑な組み立てを必要とすることが多い。

メンテナンス

ブリッジミルは、シンプルな駆動システムと小型の構造部品のおかげで、一般的にメンテナンスが容易です。

ガントリーミルは、その大きさや可動式のガントリー構造のため、特に大型の産業機械においては、より専門的なメンテナンスやサービスが必要となる場合があります。

クイック比較表

ブリッジミルとガントリーミルの選び方

では、ブリッジ型フライス盤とガントリー型フライス盤のどちらを選ぶべきでしょうか？答えは、加工ニーズによって異なります。どちらの機械も大型部品の加工用に設計されていますが、最適な選択は通常、いくつかの実用的な要素によって決まります。

応用

まず、どのような種類の部品を加工する予定なのかを考えてください。

ブリッジ型フライス盤は、高い剛性と安定した切削が求められる金型、機械ベース、構造部品などの製造によく使用されます。

ガントリー式フライス盤は、航空宇宙構造物、風力発電部品、重機フレームなど、非常に大きな部品の加工に適しています。

ワークピースのサイズと重量

加工対象物のサイズと重量は、最も重要な要素の一つです。

部品が大きい場合でも、移動可能な範囲であれば、ブリッジミルで効率的に加工できる。

しかし、部品が非常に大きい場合や非常に重い場合は、加工中にワークピースを固定したままにできるため、ガントリーフライス盤の方が適している場合があります。

マシン構成

プロジェクトによって、必要な機械の性能は異なる場合があります。

例えば、用途によっては多軸加工、高速スピンドル回転、または大型ツールマガジンが必要となる場合があります。機械構成を評価することで、装置が生産要件に合致していることを確認できます。

価格と予算

機械への投資も重要な検討事項の一つです。

ブリッジ型フライス盤は初期投資額が比較的低い一方、ガントリー型フライス盤は構造が大きく加工能力も高いため、価格が高くなる傾向があります。生産ニーズと予算の両方に合った機械を選ぶことが重要です。

長期運用および保守

長期的な運用コストも考慮することが重要です。これには、メンテナンス費用、エネルギー消費量、そして機械全体の寿命が含まれます。

適切な機械を選ぶことで、生産性を向上させ、ダウンタイムを削減することができ、長期的に見て工場の投資収益率（ROI）を高めるのに役立ちます。

よくある質問

ブリッジミルとガントリーミルは同じものですか？

厳密にはそうではありません。どちらの機械も二柱構造を採用し、大型部品の加工用に設計されていますが、動作システムは異なります。ブリッジ型フライス盤は通常、可動テーブルを使用するのに対し、ガントリー型フライス盤はワークピース上を移動する可動ガントリーフレームを使用することが多いのです。

非常に大きな部品を加工する場合、どちらの機械が適していますか？

非常に大型または重量のあるワークピースの場合、通常はガントリーフライス盤の方が適しています。ワークピースがテーブル上に固定されているため、加工中に部品を動かすことなく、特大サイズの部品をより容易に加工できます。

ブリッジ型フライス盤は、重切削加工に適していますか？

はい。ブリッジミルは、高い剛性と安定した切削性能で知られており、特に金型製造や一般機械製造などの業界における重切削加工に適しています。

ガントリー式フライス盤はブリッジ式フライス盤よりも高価ですか？

ガントリー式フライス盤は、一般的に構造が大きく、移動範囲が長く、設置要件も高いため、多くの場合、価格が高くなります。しかし、その分、加工能力も高くなります。

ブリッジミルとガントリーミルは、どのような業界で一般的に使用されていますか？

ブリッジミルは、金型製造、自動車製造、機械設備製造などで一般的に使用されています。

ガントリーミルは、航空宇宙、造船、風力発電、重機械製造など、非常に大きな部品の機械加工を必要とする産業で広く使用されています。

結論

ブリッジ型フライス盤とガントリー型フライス盤はどちらも、大型で重量のあるワークピースの加工に適した強力なソリューションです。構造や機能には共通点もありますが、設計、加工能力、設置要件に違いがあるため、それぞれの機械は特定の用途により適しています。

一般的に、ブリッジ型フライス盤は、高い剛性と安定した切削性能が求められる大型部品の加工に最適です。一方、ガントリー型フライス盤は、加工中にワークピースを固定しておく必要がある、非常に大型または特大サイズの部品の加工に適しています。

絶対的に「最適な」機械というものは存在しません。最適な選択は、加工対象物のサイズ、加工要件、および生産環境によって異なります。

どのソリューションがプロジェクトに最適か分からない場合は、経験豊富なCNCマシンメーカーと協力することで、生産ニーズに最適な機器を選択するのに役立ちます。
