ガイドウェイはCNC旋盤の最も重要な構成要素の一つであり、加工精度、切削安定性、そして機械寿命に直接影響を与えます。しかし、多くの購入者は主軸回転速度や制御システムにばかり注目し、この重要な機能を見落としがちです。
では、ボックスガイドウェイ、リニアボールガイドウェイ、ローラーガイドウェイの違いは何でしょうか？さらに重要なのは、あなたの加工ニーズに最適なのはどれでしょうか？
このガイドでは、鉄道で使用される主なガイドウェイの種類について学びます。 CNC旋盤それぞれの利点、限界、そして用途に合ったものを選ぶ方法について解説します。

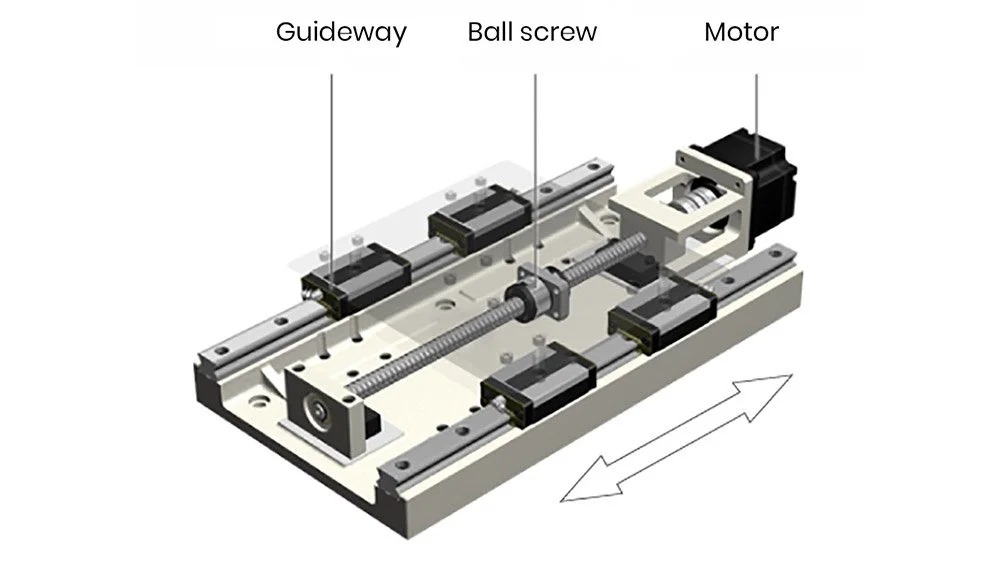

ガイドウェイとは、CNC旋盤のX軸とZ軸の動きをガイドする精密なレールです。切削工具をスムーズかつ正確に動かすとともに、切削力から機械を支えます。高品質のガイドウェイシステムは、位置決め精度を維持し、振動を低減し、長時間の運転でも安定した加工を実現します。
CNC旋盤の性能は、ガイドウェイに大きく左右されます。適切なガイドウェイは、加工精度の向上、表面仕上げの改善、切削時の安定性の向上に貢献します。また、加工速度、工具寿命、そして機械の長期的な信頼性にも影響を与えます。大型鋼材の荒加工から精密部品の仕上げ加工まで、ガイドウェイは安定した加工結果を得る上で重要な役割を果たします。
CNC旋盤のガイドウェイは、すべて同じ目的で設計されているわけではありません。中には、最大限の剛性で重い切削負荷に対応するように設計されたものもあれば、高速動作と精度を重視したものもあります。それぞれのタイプの長所と短所を理解することで、生産ニーズに合った機械を選ぶことができます。
ボックスガイドウェイ、またはスライドガイドウェイとも呼ばれる可動部品と固定部品の間に大きな摺動接触面を設けることで、優れた剛性と振動減衰性を実現し、重切削加工において最適な選択肢となっています。
利点：
制限事項：
最適なアプリケーション：

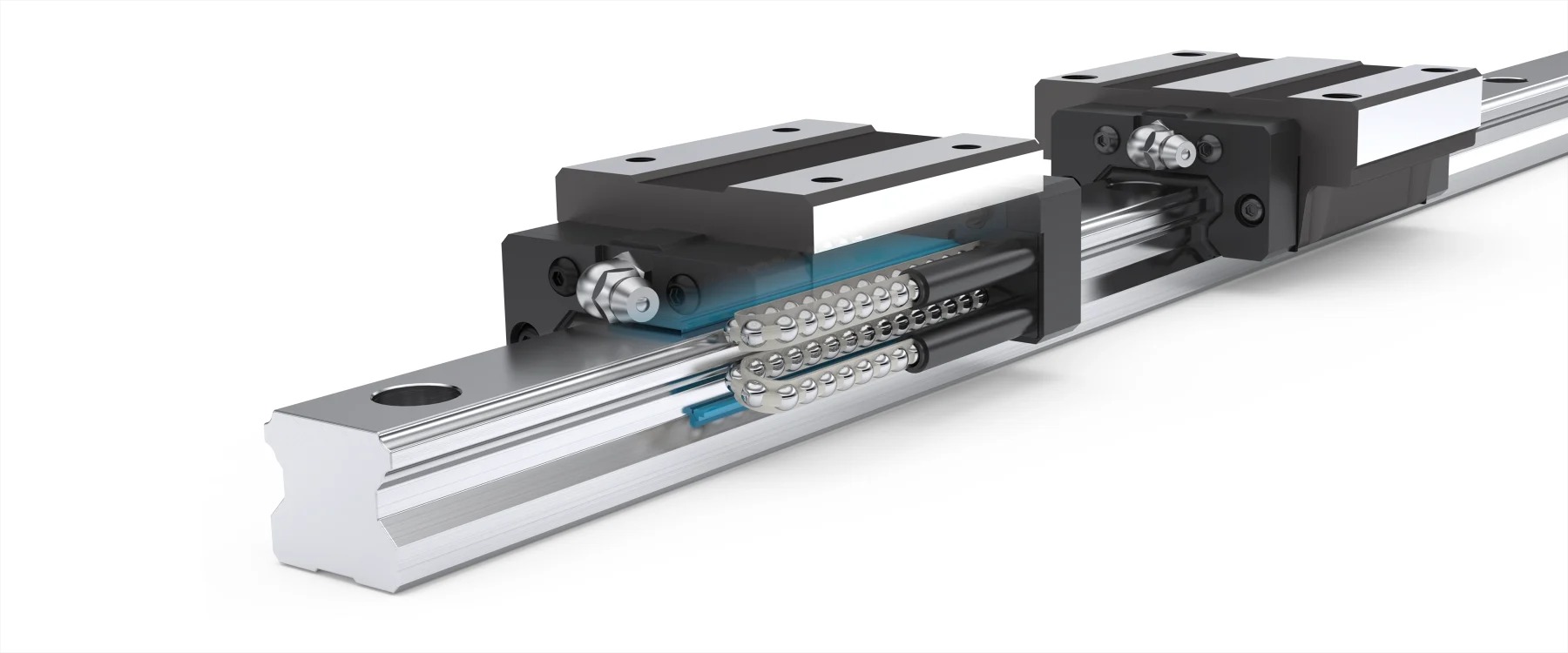

リニアボールガイドウェイは、ガイドレールとキャリッジの間に循環する鋼球を使用して摩擦を低減します。これにより、機械は 素早く正確に動くそのため、高速かつ精密な加工に最適です。
利点：
制限事項：
最適なアプリケーション：

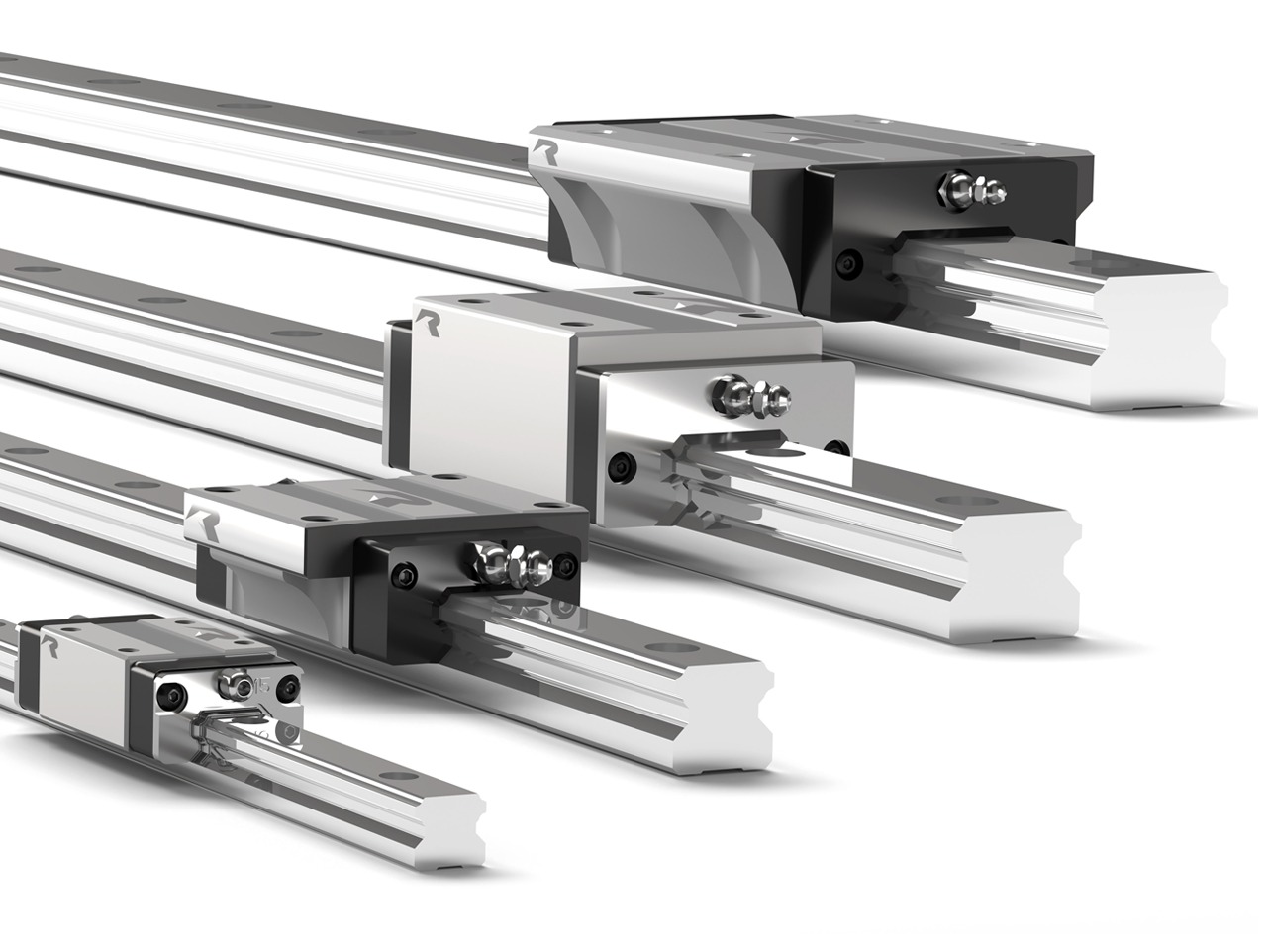

ローラー式リニアガイドウェイは、鋼球の代わりに円筒形のローラーを使用することで、キャリッジとガイドレール間の接触面積を拡大します。リニアガイドウェイの高速性と、より高い剛性および耐荷重性を兼ね備えているため、現代のCNC旋盤でますます普及しています。
利点：
制限事項：
最適なアプリケーション：
静圧ガイドウェイは、加圧された油の薄膜を用いて可動面と固定面を分離し、金属同士の直接接触を排除します。この設計により、極めて滑らかな動作、優れた精度、そして最小限の摩耗を実現します。
利点：
制限事項：
最適なアプリケーション：
ボックスガイドウェイとリニアガイドウェイは、 CNC旋盤どちらが優れているとは一概には言えません。最適な選択は、加工における優先順位によって異なります。重切削で最大限の剛性が必要な場合は、ボックスガイドウェイの方が適しています。速度と生産性を重視する場合は、リニアガイドウェイが明らかに有利です。
特徴 | ボックスガイドウェイ | 直線ガイドウェイ |
剛性 | 素晴らしい | 良い |
切断性能 | 重切削加工に最適 | 軽～中程度の切断作業に適しています |
加工精度 | 高い | 高い |
高速移動速度 | より低い | より高い |
振動減衰 | 素晴らしい | 良い |
メンテナンス | 定期的な潤滑が必要です | メンテナンスの手間が少ない |
耐用年数 | 重荷重にも最適 | 高速生産に最適 |
最適なアプリケーション | 大型で重いワークピースと粗加工 | 精密部品と大量生産 |
重切削、断続加工、または大型ワークピースの加工を行う場合は、ボックスガイドウェイが最適です。高い剛性と優れた振動減衰性により、鋼、鋳鉄、その他の硬質材料の加工時に安定した性能を発揮します。
リニアガイドウェイは、加工速度、精度、生産性を最優先事項とする場合に最適です。大量生産において優れた性能を発揮し、アルミニウム部品、自動車部品、その他軸の高速移動によって効率が向上する精密加工用途で広く使用されています。
最適なガイドウェイは、加工する材料、切削負荷、そして生産目標によって異なります。ここでは、用途に最適なガイドウェイを選ぶための簡単なガイドをご紹介します。
推奨ガイドウェイ：ボックスガイドウェイ

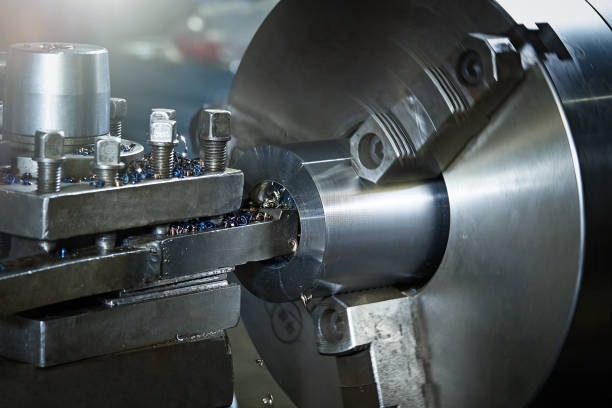

重鋼材の切削加工では、高い切削力と振動が発生します。ボックス型ガイドウェイは、深切削、断続加工、そして長寿命の工具加工に必要な剛性と安定性を提供します。
代表的な部品：大型シャフト、フランジ、バルブ本体、鉄道部品
推奨ガイドウェイ：リニアボールガイドウェイ
アルミニウム加工は、重切削よりも速度と効率性を重視しています。リニアボールガイドウェイは、高速な軸移動とスムーズな動作を実現し、高い精度を維持しながらサイクルタイムの短縮に貢献します。
代表的な部品：自動車部品、アルミ製ハウジング、精密シャフト
推奨ガイドウェイ：ローラー式リニアガイドウェイ
ステンレス鋼には、剛性と精度の両方が求められます。ローラーガイドウェイは、ボールガイドウェイよりも高い耐荷重性を持ちながら、高い位置決め精度を維持するため、要求の厳しい精密用途に最適です。
代表的な部品：医療機器部品、航空宇宙用部品、精密機械部品
推奨ガイドウェイ：ボックスガイドウェイ
大型で重量のあるワークピースの加工には、振動を防止し精度を維持するために最大限の支持力が必要です。ボックスガイドウェイは、このような厳しい条件下に最適です。
代表的な部品：大型パイプ、ベアリングハウジング、石油・ガス関連部品
推奨ガイドウェイ：リニアボールガイドウェイまたはローラーリニアガイドウェイ
連続生産においては、高速な送り速度と高い再現性が不可欠です。リニアガイドウェイは加工効率を向上させ、ローラーガイドウェイはより厳しい生産環境において、さらなる剛性を提供します。
代表的な部品：自動車部品、油圧継手、電子機器用ハードウェア
適切なガイドウェイを選ぶということは、最も先進的なオプションを選ぶことではなく、機械を加工要件に適合させることです。CNC旋盤を購入する前に、次の4つの要素を考慮してください。
加工対象物の材質を考慮してください
加工する材料は、ガイドウェイの選択に大きな影響を与えます。鋼や鋳鉄などの硬質材料は切削力が高くなるため、ボックス型ガイドウェイの剛性が有利になります。一方、アルミニウムなどの軽量材料の場合は、精度を損なうことなく生産性を向上させるために、リニア型ガイドウェイが適しています。
切削負荷と加工方法を評価する
機械をどのように使用するかを考えてみてください。作業内容が主に重切削や断続切削である場合は、ボックスガイドウェイの方が安定性に優れています。仕上げ加工、軽切削、高速加工の場合は、リニアガイドウェイまたはローラーガイドウェイの方がスムーズな動作と短いサイクルタイムを実現します。
生産量に合わせてガイドウェイを選定してください。
少量生産の重切削加工と大量生産では、求められる要件が異なります。ボックスガイドウェイは、最大限の剛性が求められる要求の厳しい作業に最適ですが、リニアガイドウェイは、速度と効率が優先される連続生産に適しています。ローラーガイドウェイは、両方の特性をバランス良く兼ね備えています。
機械の剛性を完全なシステムとして考える
ガイドウェイは、機械全体の性能を構成する要素の一つにすぎません。機械ベッド、スピンドル、ボールねじ、サーボシステム、そして全体の構造設計など、すべてが連携して加工精度と安定性を決定します。優れた設計のCNC旋盤は、適切なガイドウェイと堅牢な機械構造を組み合わせることで、長期にわたって安定した性能を発揮します。
1. 重負荷CNC旋盤にはどちらのガイドウェイが適していますか？
ボックス型ガイドウェイは、一般的に重切削CNC旋盤に最適な選択肢です。接触面積が大きいため、優れた剛性と振動減衰性を発揮し、粗加工、深切削、大型の鋼材や鋳鉄製ワークピースの加工に最適です。
2. リニアガイドウェイは鋼材加工に適していますか？
はい。リニアガイドウェイは、特に軽切削から中切削、高速生産において、鋼材の加工に効果的です。ただし、重切削や断続切削が頻繁に発生する用途の場合は、ボックスガイドウェイの方が一般的に適しています。
3. ボールガイドウェイとローラーガイドウェイの違いは何ですか？
どちらも直線ガイドウェイシステムですが、使用する転動体が異なります。ボールガイドウェイは摩擦が少なく、移動速度が速いのに対し、ローラーガイドウェイは剛性が高く、耐荷重性が高く、より重い切削条件下でも安定性に優れています。
4．箱型ガイドウェイはより多くのメンテナンスを必要とするのか？
はい。ボックスガイドウェイは、摩擦と摩耗を最小限に抑えるために定期的な潤滑が必要です。適切なメンテナンスを行えば、優れた耐久性を発揮し、長年にわたって高い加工精度を維持できます。
5. どのガイドウェイが最も高い加工精度を実現しますか？
適切な設計とメンテナンスを行えば、すべてのガイドウェイタイプで高い精度を実現できます。高速精密加工においては、一般的にリニアガイドウェイとローラーガイドウェイの方が優れた位置決め性能を発揮します。安定性が重要な重切削加工においては、ボックスガイドウェイの方がより安定した加工結果が得られる場合が多いです。
6. 1台のCNC旋盤で荒加工と仕上げ加工の両方を行うことは可能ですか？
はい。多くの最新のCNC旋盤は、両方の加工に対応できるように設計されています。ローラー式リニアガイドウェイを備えた機械は、剛性、速度、精度において優れたバランスを実現し、ボックスガイドウェイを備えた機械も、適切な構成であれば、重切削後の仕上げ加工において優れた品質を発揮します。
適切なガイドウェイを選ぶことで、加工性能、精度、生産性に大きな違いが生まれます。ボックス型ガイドウェイは重切削加工に最適で、リニア型ガイドウェイは高速・高精度加工に優れています。ローラー型ガイドウェイは、その両方の特性を兼ね備えています。
CNC旋盤を選ぶ際は、仕様だけでなく、加工要件に基づいてガイドウェイを選択してください。最適な機械選びでお困りですか？ ヤンセンに連絡する 専門家のアドバイスと、お客様の用途に合わせたCNC旋盤ソリューションをご提供いたします。
