適切な加工プロセスを選択することは、多くの製造業者が認識している以上に重要です。間違ったプロセスを選択すると、生産コストの増加、加工精度の低下、工具寿命の短縮、さらには部品の効率的な生産が不可能になる場合もあります。そのため、加工プロセスの分類を理解することが、より良い製造判断を下すための第一歩となります。
このガイドでは、主な機械加工の種類について学びます。 従来型機械加工、研削加工、および非従来型機械加工また、各加工方法がどのような場面で使用されるのか、そして異なる材料、部品設計、生産要件に応じて最適な加工方法を選択する方法についても説明します。
機械加工とは、加工対象物から材料を除去して、必要な形状、サイズ、表面仕上げを実現する製造方法です。航空宇宙、自動車、金型製造、医療機器製造などの業界において、高精度な金属部品やプラスチック部品の製造に広く用いられています。
現代の機械加工にはさまざまなものが含まれる 機械加工の種類旋削やフライス加工といった従来型の切削方法から、放電加工やレーザー加工といった高度な加工方法まで、様々な加工方法があります。それぞれの加工方法には独自の利点があり、異なる材料、部品形状、加工要件に適しています。
機械加工プロセスを分類する方法は数多くありますが、最も一般的な方法は、加工対象物から材料を除去する方法に基づいています。この方法を用いると、機械加工プロセスは一般的に次の3つの主要なカテゴリに分類されます。
各分類は、異なる材料、部品形状、精度要件、および生産用途に合わせて設計されています。
従来の機械加工は、切削工具と工作物との直接接触によって材料を除去します。高効率、安定した精度、費用対効果の高い生産を実現するため、最も広く使用されている機械加工のカテゴリーです。これらのプロセスは、ほとんどの金属とエンジニアリングプラスチックに適しており、一般的に以下の用途で行われます。 CNC旋盤、マシニングセンター、および ボーリングマシン.

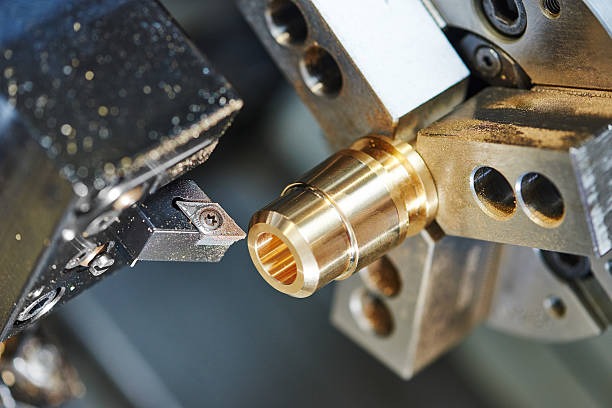

旋削加工は、回転するワークピースを円筒形に加工するために使用されます。高い寸法精度と滑らかな表面仕上げを備えたシャフト、ブッシュ、ピン、ねじ、その他の円形部品の製造に最適です。
フライス加工は、回転する切削工具を用いて平面、溝、ポケット、輪郭、複雑な3D形状などを加工する加工法です。汎用性の高い加工方法の一つであり、金型製作、航空宇宙、自動車、一般製造業など幅広い分野で利用されています。
穴あけ加工は、ボルト、ファスナー、冷却チャネル、および組み立て部品用の正確な円形穴を作成するために行われます。多くの場合、ねじ切り、リーマ加工、またはボーリング加工の前の最初の工程となります。

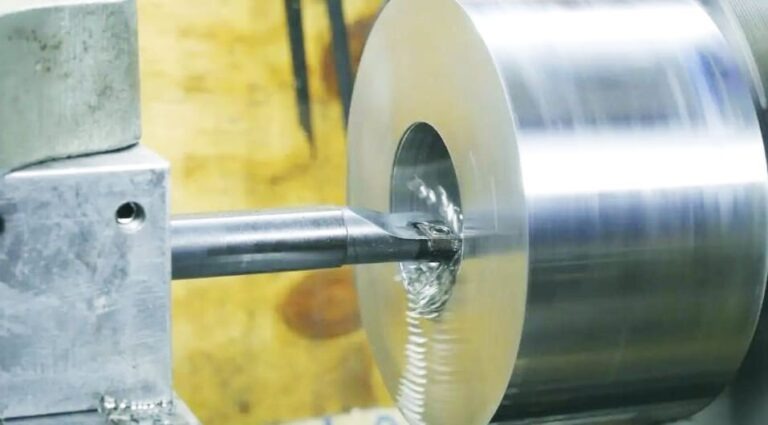

ボーリング加工は、事前に開けられた穴のサイズ、真円度、表面仕上げを向上させる加工です。ベアリングシート、エンジンブロック、油圧シリンダーなど、高い穴精度が求められる部品によく用いられます。
リーマ加工とは、既存の穴から少量の材料を除去することで、より厳しい公差と滑らかな表面仕上げを実現する仕上げ加工です。精密な組立部品によく用いられます。

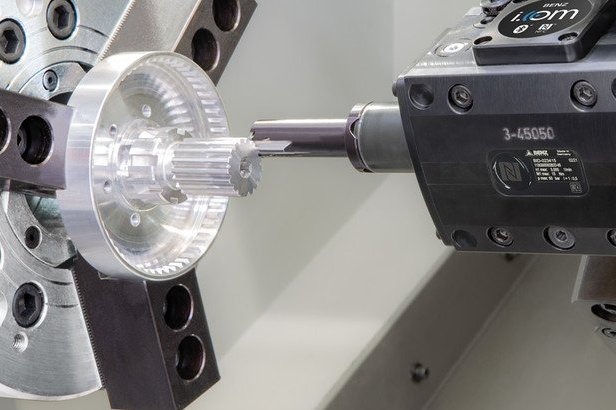

ブローチ加工は、多刃切削工具を用いて一度の加工で材料を除去する加工方法です。キー溝、スプライン、内径形状など、量産において繰り返し加工が必要な形状を効率的に製造できます。
従来の機械加工とは異なり、研磨加工は標準的な切削工具ではなく、研磨粒子を用いて材料を除去します。これらの加工は主に仕上げ加工として用いられ、より厳しい公差、より滑らかな表面仕上げ、そしてより高い寸法精度を実現します。
研削加工は、回転する研磨ホイールを用いて加工対象物から少量の材料を除去する加工方法です。焼き入れ鋼、精密金型、歯車、ベアリング部品など、高い精度と表面品質が求められる部品の仕上げ加工に広く用いられています。

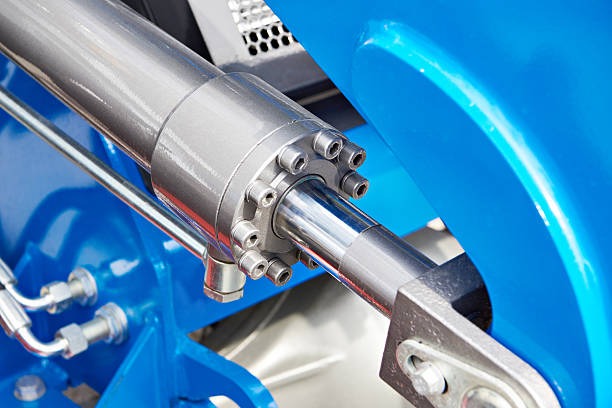

ホーニング加工は、内径穴の形状と表面仕上げを改善するために用いられます。エンジンシリンダー、油圧シリンダー、精密穴など、滑らかな表面と精密な寸法が不可欠な箇所で一般的に使用されます。

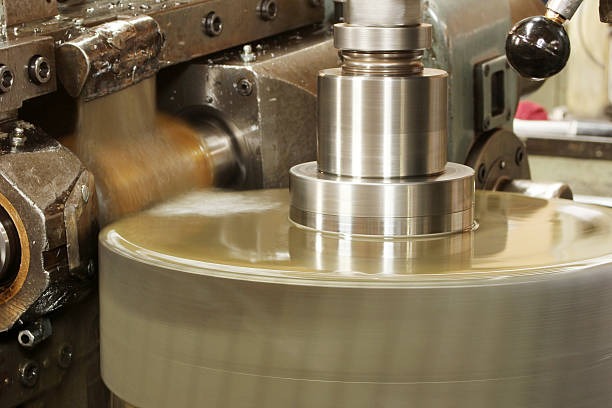

ラッピングとは、微細な研磨剤を用いて極めて平坦で滑らかな表面を作り出す、超精密仕上げ加工法です。光学部品、シール面、ゲージ、その他の高精度部品によく用いられます。
非従来型加工は、従来の切削工具と被加工物との直接接触なしに材料を除去する加工方法です。電気エネルギー、熱エネルギー、または高圧エネルギーを用いて、従来の加工方法では製造が困難な硬質材料、繊細な部品、または複雑な形状を加工します。これらの加工方法は、航空宇宙、医療、電子機器、金型製造などの分野で広く用いられています。
放電加工（EDM）は、電極と被加工物との間に発生する制御された電気火花によって材料を除去する加工法です。切削力を加えることなく、硬化鋼、複雑な金型キャビティ、鋭利な内角、複雑な形状などの加工に最適です。
ワイヤ放電加工は、連続的に移動するワイヤ電極を用いて、精密な輪郭や狭い溝を切削する加工法です。金型、パンチ、精密工具、そして極めて厳しい公差が求められる部品の加工に広く用いられています。

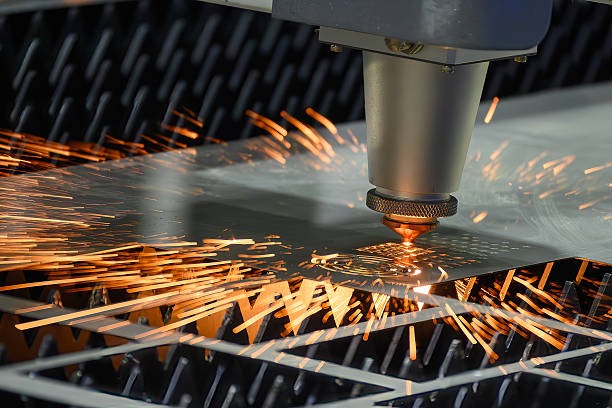

レーザー加工は、集束されたレーザービームを用いて材料を高精度で切断、穴あけ、または彫刻する技術です。熱による歪みを最小限に抑える必要がある薄板金属、マイクロ部品、医療機器、電子部品などの加工に最適です。
ウォータージェット切断は、研磨粒子を混合した高圧水流を用いて材料を除去する切断方法です。熱影響部が発生しないため、金属、複合材料、セラミック、ガラス、および熱に弱い材料の切断に最適であり、優れた切断面品質を維持できます。
それぞれの加工方法には独自の強みがあり、異なる製造ニーズに合わせて設計されています。以下の表は、主要な3つのカテゴリを比較し、それぞれの違いを素早く理解できるようにしたものです。
分類 | 典型的なプロセス | 最適な用途 | 主な利点 | 制限事項 |
従来型機械加工 | 旋削、フライス加工、穴あけ、ボーリング | 一般的な金属切断、高い生産効率 | 費用対効果が高く、汎用性が高く、ほとんどの素材に適しています。 | 極めて硬い材料や複雑な形状の加工には限界がある。 |
研磨加工 | 研削、ホーニング、ラッピング | 高精度仕上げと優れた表面品質 | 優れた精度と表面仕上げ | 材料除去率が低く、主に仕上げ工程として使用される。 |
非従来型加工 | 放電加工、ワイヤー放電加工、レーザー加工、ウォータージェット切断 | 硬質材料、複雑な形状、繊細な部品 | 難削材や複雑な形状の加工が可能 | 用途によっては、設備コストが高く、加工速度が遅くなる。 |
最適な機械加工プロセスは、材料、部品形状、公差要件、表面仕上げ、生産量によって異なります。多くの製造プロジェクトでは、品質、効率、コストの最適なバランスを実現するために、複数の機械加工プロセスが組み合わされます。
すべてのプロジェクトに最適な単一の加工プロセスは存在しません。最適な選択は、部品の設計、材料、品質要件、および生産目標によって異なります。加工プロセスを選択する前に、以下の要素を考慮してください。
材料によって必要な加工方法は異なります。アルミニウムや軟鋼は、フライス加工や旋削加工といった従来の方法で容易に加工できます。一方、焼入れ鋼、チタン、セラミック、複合材料などは、所望の結果を得るために研削加工、放電加工、ウォータージェット切断などの加工が必要となる場合があります。
単純な円筒形部品は通常旋削加工で製造されますが、平面、ポケット、複雑な3D形状はフライス加工に適しています。複雑な内部形状や鋭角を持つ部品は、ワイヤ放電加工などの従来とは異なる加工方法が必要となる場合が多くあります。
標準的な寸法精度で十分な場合は、従来型の機械加工が最も経済的な選択肢となることが多い。厳しい公差や優れた表面仕上げが必要な場合は、研削、ホーニング、ラッピングなどの仕上げ加工が必要となる場合がある。
生産量も加工方法の選択に影響を与える。従来型の機械加工は、効率性と運用コストの低さから、ほとんどの少量生産および大量生産に適している。従来型の方法では必要な形状や材料特性が得られない場合、加工コストが高くなる可能性があるものの、非従来型の機械加工が一般的に選択される。
1. 最も一般的に使用されている機械加工プロセスはどれですか？
従来型の機械加工は最も広く用いられている加工方法です。旋削、フライス加工、穴あけ、中ぐりなどの加工方法は、高い効率性、信頼性の高い精度、そして費用対効果の高い生産を実現するため、ほとんどの製造用途に適しています。
2. 従来型加工と非従来型加工の違いは何ですか？
従来の機械加工では、切削工具と被加工物との直接接触によって材料を除去します。一方、非従来型の機械加工では、電気エネルギー、熱エネルギー、または高圧エネルギーを使用するため、硬い材料、複雑な形状、繊細な部品の加工に最適です。
3. どの機械加工プロセスが最も優れた表面仕上げを実現しますか？
研削、ホーニング、ラッピングは、一般的に最高の表面仕上げと寸法精度を実現します。これらの研磨加工は、従来の機械加工後の仕上げ加工としてよく用いられます。
4. 1つの部品に複数の機械加工工程が必要になることはありますか？
はい。多くの精密部品は、複数の機械加工工程を組み合わせて製造されます。例えば、部品の基本形状を作るためにフライス加工を行い、穴を開けるためにドリル加工を行い、さらに研削加工によってより厳しい公差と滑らかな表面仕上げを実現するといった工程が行われます。
5. 適切な加工方法を選ぶにはどうすればよいですか？
最適な機械加工プロセスは、加工対象物の材質、部品形状、要求される公差、表面仕上げ、生産量、予算など、いくつかの要因によって決まります。これらの要件を総合的に評価することで、最も効率的で費用対効果の高い機械加工ソリューションを選択できます。
