コンピュータ数値制御（CNC）加工は、コンピュータ制御の機械を用いてワークピースから高精度で材料を除去する製造プロセスです。今日では、一貫した品質、厳しい公差、そして迅速な製造を実現できることから、最も広く用いられている生産方法の一つとなっています。
しかし、CNC加工は単一のプロセスではありません。異なる加工方法は、材料、部品形状、精度要件、生産量に応じて設計されています。適切なプロセスを選択することで、加工効率と部品品質を向上させることができます。このブログでは、CNC加工とは何か、なぜさまざまなCNC加工プロセスが存在するのか、そして現代の製造業で最も一般的に使用されているタイプについて解説します。
CNC加工は、コンピュータ制御の工作機械を用いて固体ワークピースから材料を除去する切削加工プロセスです。オペレーターが手動で機械を操作する手動加工とは異なり、CNC機械はプログラムされた指示に従って切削加工を自動的に実行します。
これにより、メーカーは高精度、再現性、そして安定した品質の部品を製造することが可能になります。CNC加工は、生産性の向上、人的ミスの削減、そして金属、プラスチック、複合材料など幅広い材料の加工が可能であることから、広く利用されています。
CNC加工には、それぞれ特定の製造要件に合わせて設計された複数のプロセスが含まれます。加工方法の選択は、部品設計、材料の種類、要求される精度、生産ニーズなどの要因によって決まります。複雑な形状を作成するために使用されるプロセスもあれば、精密な穴あけ、表面仕上げの向上、円筒形部品の製造に重点を置くプロセスもあります。最も一般的なCNC加工プロセスには、フライス加工、旋削加工、穴あけ加工、ボーリング加工などがあります。

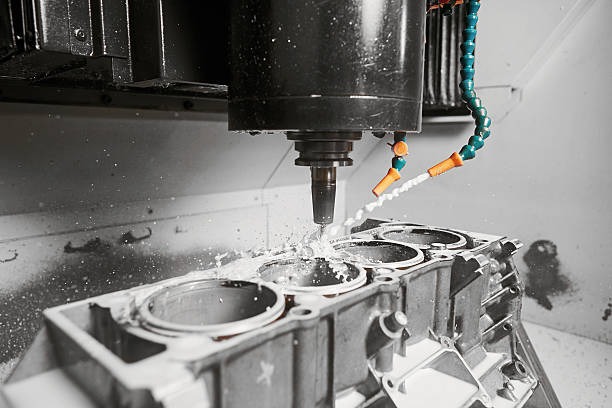

CNCフライス加工は最も広く使用されている方法の1つです。 CNC加工プロセス回転する多点切削工具を用いて、固定された加工物から材料を除去し、必要な形状と特徴を作り出す。
フライス加工中、切削工具は様々な軸に沿って移動しながら、加工対象物から材料を除去していく。 CNCフライス盤 正面フライス加工、溝加工、ポケット加工、輪郭加工などの操作が可能であり、複雑な形状の加工に適している。
CNCフライス加工の利点：
CNCフライス加工は、航空宇宙部品、自動車部品、金型、機械筐体、ブラケット、精密機械部品の製造に一般的に使用されています。

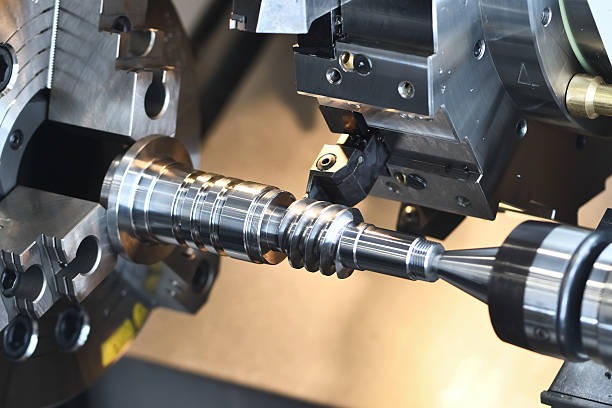

CNC旋削加工は、ワークピースが回転しながら固定された旋盤で加工を行う機械加工プロセスです。 切削工具 表面から材料を除去する。主に高精度な円筒形および円形部品の製造に使用される。
切削工具は回転する工作物の長さに沿って移動し、所望の形状と寸法が得られるまで余分な材料を除去します。CNC旋盤は、正面加工、ねじ切り加工、溝加工、穴あけ加工などの作業を実行できます。
CNC旋盤加工の利点：
CNC旋盤加工は、自動車、航空宇宙、医療機器、一般機械製造などの産業で広く利用されている。

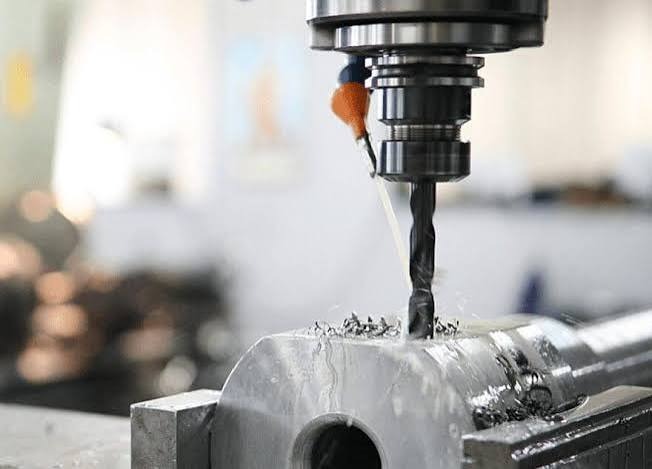

CNC穴あけ加工とは、コンピューター制御のドリルビットを用いてワークピースに精密な穴を開ける機械加工プロセスです。機械が穴あけ位置、深さ、速度を制御することで、正確な加工結果が得られます。
用途に応じて、CNCドリル加工では、貫通穴、止まり穴、ねじ穴、深穴など、さまざまな種類の穴を作成できます。 CNCドリルマシン 斜め方向の穴あけ作業も可能です。
CNC穴あけ加工の一般的な種類：
CNC穴あけ加工は、航空宇宙、自動車、電子機器、建設、製造業など、組み立てや部品の機能のために正確な穴あけが必要とされる業界で広く利用されています。
CNCボーリング加工は、ドリル加工や鋳造によってできた既存の穴を拡大し、精度を向上させるために用いられる機械加工プロセスです。単刃の切削工具を用いて、穴の内面から少量の材料を除去します。
ボーリング加工の主な目的は、穴の寸法精度、位置合わせ精度、真円度、そして内面の滑らかさを向上させることです。CNCボーリングは、特に厳しい公差が求められる場合に有効です。
CNCボーリング加工の利点：
CNCボーリングは、エンジンシリンダー、ベアリングハウジング、油圧部品、ギアハウジング、その他の精密機械部品の製造に一般的に使用されています。
CNC研削は、研磨砥石を用いてワークピースから少量の材料を除去する精密加工プロセスです。主に仕上げ加工として用いられ、極めて滑らかな表面と高精度な寸法を実現します。
研削加工中、回転する砥石が徐々に材料を除去し、CNCシステムがその動きと位置決めを制御します。これにより、従来の機械加工方法では達成が困難な、厳しい公差を実現することが可能になります。
CNC研削加工の利点：
CNC研削加工は、航空宇宙、自動車、医療、金型、精密製造などの業界で幅広く利用されています。一般的な用途としては、ベアリング、シャフト、金型、切削工具、その他高精度が求められる部品などが挙げられます。

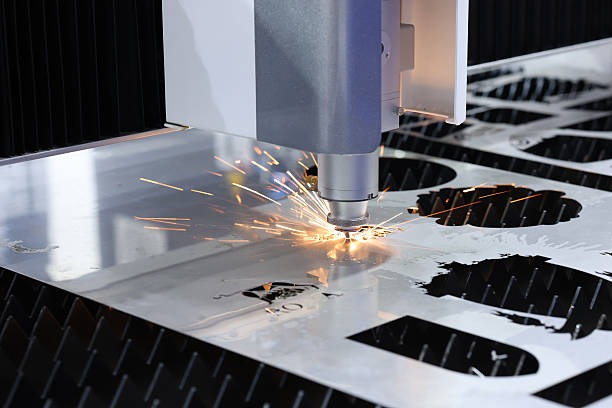

CNCレーザー切断は、高出力レーザービームを用いて材料を高精度に切断、彫刻、またはマーキングする熱加工プロセスです。このプロセスでは、集束されたレーザービームが強力な熱を発生させ、プログラムされた切断経路に沿って材料を溶融または蒸発させます。CNCシステムはレーザーの動きを制御し、正確な形状とデザインを実現します。
CNCレーザー切断の利点：
CNCレーザー切断は、自動車、電子機器、航空宇宙、看板、板金加工などの産業で広く利用されている。
CNCプラズマ切断は、高温プラズマアークを用いて導電性材料を切断する熱切断プロセスです。プラズマアークによって材料が溶融し、高速ガス流によって溶融金属が切断領域から除去されます。このプロセスは、高い切断速度と効率が求められる厚板金属の切断に主に用いられます。
CNCプラズマ切断の利点：
CNCプラズマ切断は、建設、造船、自動車製造、構造用鋼材製造など、重工業において広く用いられている。

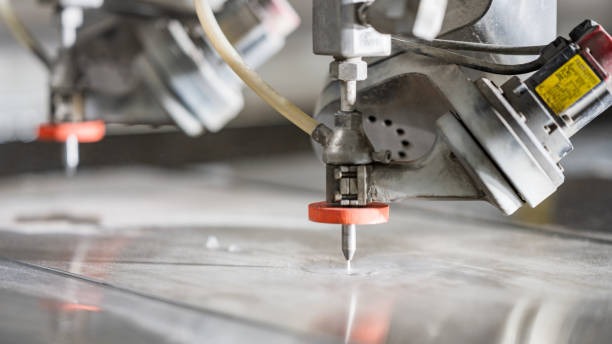

CNCウォータージェット切断は、高圧の水流（研磨粒子を混合している場合が多い）を用いて様々な材料を切断する冷間切断プロセスです。熱切断とは異なり、切断プロセス中に熱が発生しません。熱影響部が存在しないため、ウォータージェット切断は高温によって損傷を受ける可能性のある材料の切断に最適です。
CNCウォータージェット切断の利点：
CNCウォータージェット切断は、航空宇宙、自動車、建設、石材加工、複合材料製造などの業界で広く利用されている。
CNCフライス加工とCNC旋削加工は、現代の製造業で最も一般的に用いられている機械加工プロセスの2つです。どちらもコンピュータ制御の機械を使って材料を除去しますが、動作原理が異なり、それぞれに適した部品の種類も異なります。
特徴 | CNCフライス加工 | CNC旋盤加工 |
動作原理 | 回転する切削工具は、静止したワークピースから材料を除去する。 | 回転する工作物を固定された工具で切削する |
最適な用途 | 複雑な形状、スロット、ポケット、および平面 | 円筒形部品および回転部品 |
工具の動き | 切削工具は複数の軸に沿って移動する | 切削工具は回転部品に沿って直線的に移動する。 |
共通部品 | ハウジング、ブラケット、金型、航空宇宙部品 | シャフト、ボルト、ブッシング、ピン、ねじ部品 |
正確さ | 複雑な形状に対する高精度 | 円筒形部品の高精度化 |
機械の種類 | CNCフライス盤およびマシニングセンター | CNC旋盤および旋削センター |
適切なCNC加工プロセスを選択するには、材料、部品設計、精度要件、生産ニーズ、予算など、いくつかの要素を考慮する必要があります。適切なプロセスを選択することで、製造業者は品質、効率、コスト管理を向上させることができます。
加工する材料の種類は、加工方法の選択において重要な役割を果たします。アルミニウムやプラスチックなどの軟質材料は、標準的なフライス加工や旋削加工で加工できる場合が多い一方、チタン、焼入れ鋼、高機能合金などの硬質材料は、放電加工や研削加工といった特殊な加工方法が必要となる場合があります。
部品の形状と複雑さによって、最適な加工方法が決まります。円筒形の部品にはCNC旋削加工が最適ですが、複雑な形状、ポケット、不規則な形状を持つ部品にはCNCフライス加工の方が適しています。放電加工やレーザー切断などの加工方法は、複雑なデザインや細かい部分の加工に有効です。
用途によって求められる精度は異なります。厳しい公差が要求される部品には、CNC研削、放電加工、精密フライス加工などの加工法が適している場合があります。必要な精度を満たす加工法を選択することで、不良品の発生を防ぎ、後処理作業を削減できます。
表面仕上げの要件も加工方法の選択に影響を与えます。一部の加工方法では自然に滑らかな表面が得られますが、他の加工方法では二次的な仕上げ工程が必要となる場合があります。極めて滑らかな表面仕上げが求められる場合は、研削、ホーニング、ラッピングが一般的に用いられます。
生産量はCNC加工方法の選択に影響を与える。大量生産では自動化がしばしば有効となる。 CNC旋盤フライス盤や量産向け加工システムなどが挙げられます。試作品や少量生産部品の場合は、柔軟な加工方法の方が適している場合もあります。
コスト面では、機械稼働時間、工具費、材料ロス、人件費、仕上げ加工費用などを考慮する必要があります。最適なCNC加工プロセスは、必ずしも初期費用が最も安いとは限りません。生産効率、品質、そして製造コスト全体のバランスが取れていることが重要です。
CNC加工プロセスは、大きく分けて従来型加工と非従来型加工の2種類に分類できます。両者の主な違いは、以下に示すように、加工対象物から材料を除去する方法にあります。
特徴 | 従来型CNC加工 | 非従来型CNC加工 |
材料除去方法 | 機械式切削工具を使用する | 電気エネルギー、熱エネルギー、化学エネルギー、または研磨エネルギーを利用する |
工具接触 | 工具と工作物との直接接触 | 直接的な身体接触を伴わない場合がある |
一般的なプロセス | フライス加工、旋削加工、穴あけ加工、研削加工 | 放電加工、レーザー切断、ウォータージェット切断、電気化学加工 |
適切な材料 | 金属、プラスチック、複合材料、および一般材料 | 硬質合金および難削材 |
正確さ | 標準的な用途において高い精度を実現 | 複雑な形状に対しても極めて高い精度を発揮します。 |
アプリケーション | 一般製造および生産部品 | 航空宇宙、医療、金型製造、特殊部品 |
1. 最も一般的なCNC加工プロセスは何ですか？
CNCフライス加工とCNC旋削加工は、最も一般的なCNC加工プロセスと考えられています。フライス加工は複雑な形状や特徴を持つ部品の加工に広く用いられ、旋削加工は主に円筒形の部品の加工に用いられます。
2. CNCフライス加工と旋削加工：どちらが優れているか？
どちらの加工方法も、必ずしも優れているとは言えません。CNCフライス加工は複雑な形状、平面、ポケット加工に最適である一方、CNC旋削加工は円形や円筒形の部品に適しています。
3. どのCNC加工プロセスが最も精度が高いですか？
CNC加工の精度は、機械の種類、材料、工具、および用途によって異なります。CNC研削や放電加工などの加工方法は、極めて厳しい公差が要求される場合によく用いられます。
4. 1台のCNCマシンで複数の加工を行うことは可能ですか？
はい。高性能なCNC加工センターは、フライス加工、穴あけ加工、ボーリング加工、タッピング加工など、複数の加工を一度の段取りで実行できます。これにより、段取り時間が短縮され、効率が向上します。
5. CNCマシンはどのような材料を加工できますか？
CNCマシンは、アルミニウム、鋼鉄、ステンレス鋼、チタン、真鍮、プラスチック、複合材料、その他のエンジニアリング材料など、幅広い材料を加工できます。
6. CNC加工は小ロット生産に適していますか？
はい。CNC加工は、試作品、少量生産、大規模生産に適しています。その柔軟性により、メーカーは単一部品から大量生産部品まで、あらゆる規模の製造に対応できます。
CNC加工には幅広いプロセスがあり、それぞれの方法は特定の製造上の課題を解決するために設計されています。フライス加工や旋削加工から放電加工、レーザー切断、ウォータージェット加工まで、各プロセスは材料、部品設計、要求される精度、表面仕上げ、生産要件に応じて独自の利点を提供します。
