機械加工は、機械工学において最も重要な製造工程の一つであり、ワークピースから不要な材料を除去することで高精度な部品を製造するために用いられます。自動車、航空宇宙、医療、建設、産業機械などの産業において、機械加工は重要な役割を果たしています。旋削、フライス加工、穴あけ、研削、CNC加工など、様々な機械加工方法が、材料、部品設計、および要求される精度に応じて選択されます。
現代の機械加工は、高度な切削工具、コンピュータ制御システム、そして精密な加工パラメータを組み合わせることで、安定した結果を実現します。機械加工プロセスを理解することで、エンジニアは適切な方法を選択し、生産効率を向上させ、寸法精度を維持し、必要な表面仕上げを実現することができます。
機械加工とは、加工対象物から不要な材料を除去し、必要な形状、寸法、表面仕上げを実現する製造プロセスです。加工対象物は、アルミニウム、鋼、ステンレス鋼、チタン、エンジニアリングプラスチックなどの材料で作られます。機械加工中は、切削工具が加工対象物と相対的に移動しながら、切削工具が切りくずの形で材料を除去します。
機械工学において、精密な寸法と公差が求められる部品を製造するために、機械加工は広く用いられています。一般的な機械加工には、旋削、フライス加工、穴あけ、中ぐり、研削、ねじ切りなどがあります。用途に応じて、従来型の機械またはコンピュータ制御のCNC装置を用いて機械加工を行うことができます。
機械加工プロセスは、大きく分けて従来型加工、研削加工、非従来型加工の3つのカテゴリーに分類できます。それぞれのカテゴリーは異なる材料除去メカニズムを使用し、被加工材の材質、要求される精度、表面仕上げ、部品形状、および生産要件に応じて選択されます。
従来の機械加工プロセスでは、 切削工具 そして加工対象物。これらの方法は、形状や寸法が異なる幅広い部品の製造に適しているため、機械工学分野で広く用いられています。

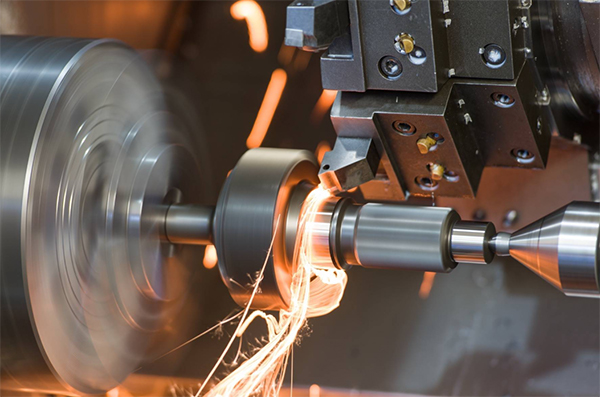

旋回
旋削加工とは、工作物を回転させながら切削工具を工作物の表面に沿って、または表面を横切って移動させる機械加工プロセスです。主に円筒形、円錐形、ねじ付き部品の製造に用いられます。一般的な用途としては、シャフト、ピン、ブッシュ、ボルト、その他の回転部品などが挙げられます。

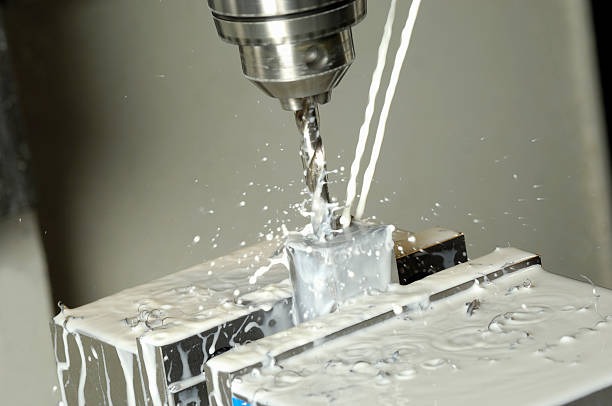

フライス加工
フライス加工は、回転する多点切削工具を用いて、静止または移動するワークピースから材料を除去する加工方法です。平面、溝、ポケット、溝、輪郭、複雑な形状などを加工できます。 CNCフライス盤 これらは、高い精度と再現性が求められる場合によく使用されます。
掘削
穴あけ加工は、回転するドリルビットを用いてワークピースに円形の穴を開ける加工方法です。最も一般的な機械加工の一つであり、ボーリング、タッピング、リーマ加工などの工程の前段階としてよく用いられます。
つまらない
ボーリング加工は、既存の穴を拡大したり、精度を向上させたりする加工です。単刃切削工具を用いて、穴の内面から一定量の材料を除去します。高い寸法精度と位置合わせが求められる場合によく用いられます。
成形
成形加工は、往復運動する切削工具を用いて被加工物の表面を削り取る加工方法です。主に平面、溝、角度のある形状などを加工するために用いられ、特に少量生産や特殊な加工用途でよく利用されます。
研磨加工は、従来の切削刃ではなく、硬い研磨粒子を用いて材料を除去する加工方法です。この加工方法は、高い寸法精度、優れた表面仕上げ、または硬質材料の加工が求められる場合に特に有効です。

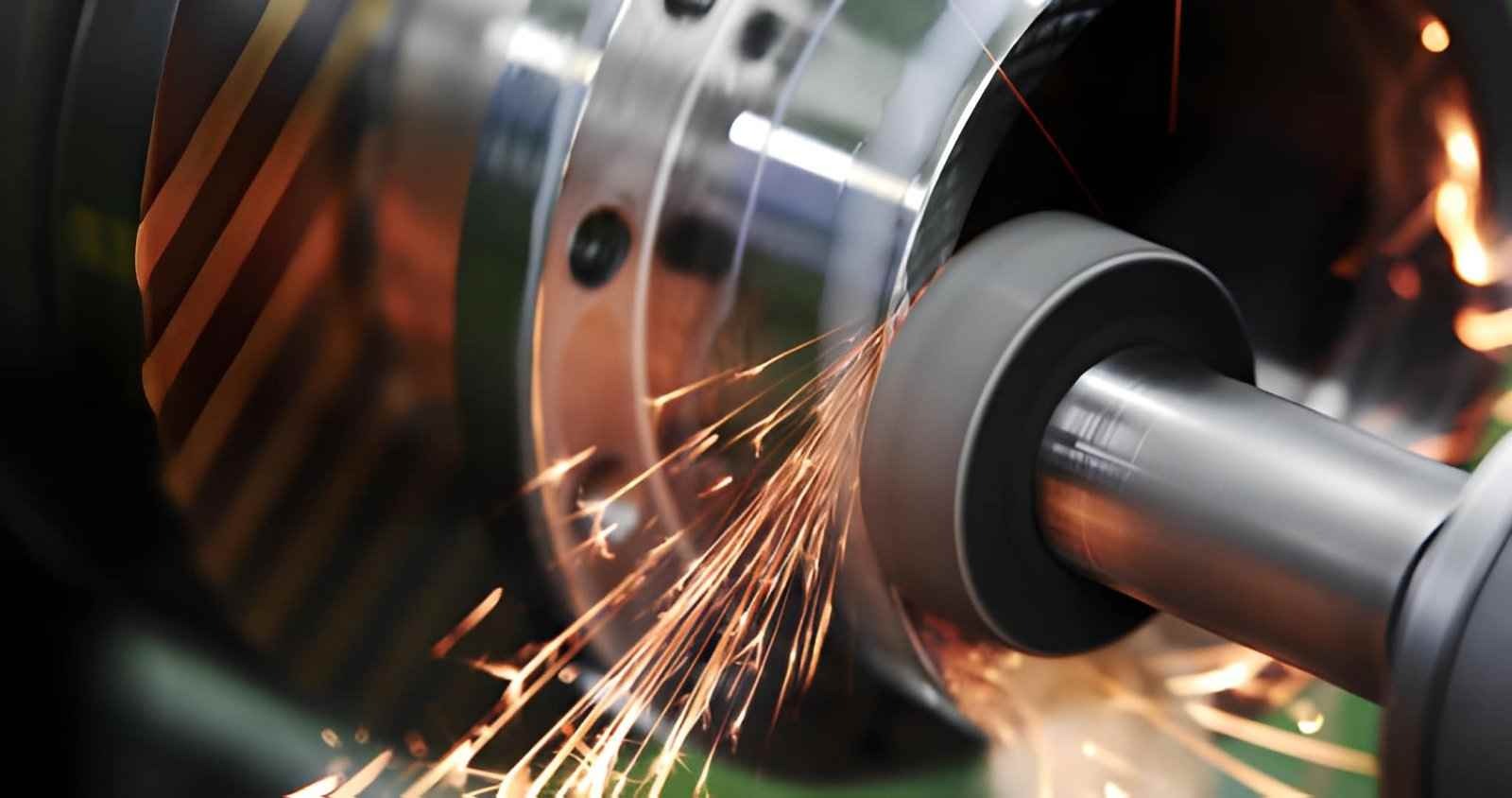

研削
研削加工は、回転する砥石を用いてワークピースから少量の材料を除去する加工方法です。高い寸法精度と優れた表面仕上げを実現できます。研削加工は、焼入れ鋼、精密部品、シャフト、ギア、工具表面などの加工に広く用いられています。
ホーニング
ホーニングとは、研磨石を用いて既存の穴や円筒面の形状と表面仕上げを改善する精密仕上げ加工法です。エンジンシリンダー、油圧部品、精密穴などの加工によく用いられます。
ラッピング
ラッピングとは、ワークピースとラッピング面の間に微細な研磨粒子を用いる超精密仕上げ加工法です。極めて滑らかで平坦な表面が得られ、精密部品、シール、ゲージ、光学部品、接合面などに広く用いられています。
非従来型の機械加工プロセスは、従来の機械切削以外のメカニズムを用いて材料を除去します。プロセスによっては、電気エネルギー、化学反応、熱エネルギー、超音波振動、または高圧流体によって材料が除去される場合があります。
放電加工（EDM）
放電加工（EDM）は、電極と加工物との間に発生する制御された電気火花によって導電性材料を除去する加工法です。直接接触しないため、EDMは硬質材料や複雑な形状の加工に適しています。金型、ダイ、キャビティ、および小型精密部品の加工に広く用いられています。
ECM（電気化学加工）
ECMは、加工対象物と電解液との間の制御された電気化学反応によって材料を除去する加工法です。このプロセスでは工具と加工対象物が直接接触しないため、機械的ストレスや工具摩耗が軽減されます。ECMは、複雑な形状や切削が困難な導電性材料の加工に有効です。
レーザービーム加工
レーザービーム加工は、高濃度レーザービームを用いて局所的な領域の材料を溶融または蒸発させる加工法です。限られた機械的力で、微細な穴、複雑な形状、精密な切断加工が可能です。この加工法は、金属をはじめとする様々な材料において、微細な形状が求められる用途に用いられます。
どちらを選択するかは、材料特性、部品形状、精度、表面仕上げ要件、および生産量によって決まります。
比較係数 | 従来型機械加工 | 非従来型加工 |
機械加工の原理 | 材料は、切削工具を用いた機械的切断によって除去される。 | 材料は、電気エネルギー、化学エネルギー、熱エネルギー、超音波エネルギー、または流体エネルギーを用いて除去される。 |
工具と被加工物の接触 | 一般的に、切削工具と被削材との直接的な物理的接触が必要となる。 | 放電加工（EDM）、電気化学加工（ECM）、レーザー加工などの一部の加工プロセスは、直接的な機械的接触を必要としない。 |
材料適合性 | 多くの一般的な金属、プラスチック、および工業材料に適しています。 | 特に、硬い材料、脆い材料、耐熱性のある材料、または加工が困難な材料に有効です。 |
正確さ | 機械、工具、およびプロセスによっては、高い精度を実現できます。 | 非常に精密で複雑な形状を作り出すことができる場合が多い。 |
表面仕上げ | 表面仕上げは、加工方法や切削条件によって異なります。 | 良好から非常に良好な表面仕上げが可能ですが、場合によっては追加の仕上げが必要になることもあります。 |
生産用途 | 一般製造、修理、試作、大量生産など、幅広い用途で利用されています。 | 複雑な形状、硬質材料、微細構造、金型、ダイス、特殊部品などに一般的に使用されます。 |
例 | 旋削、フライス加工、穴あけ、中ぐり、形削り、ブローチ加工、リーマ加工。 | 放電加工、電気化学加工、レーザービーム加工、超音波加工、ウォータージェット加工。 |
加工工具は、加工内容、被削材、要求される精度、切削条件、および希望する表面仕上げに応じて選定されます。切削工具は、過度の摩耗や破損を起こすことなく効率的に材料を除去できるよう、十分な硬度、靭性、耐摩耗性、および熱安定性を備えている必要があります。

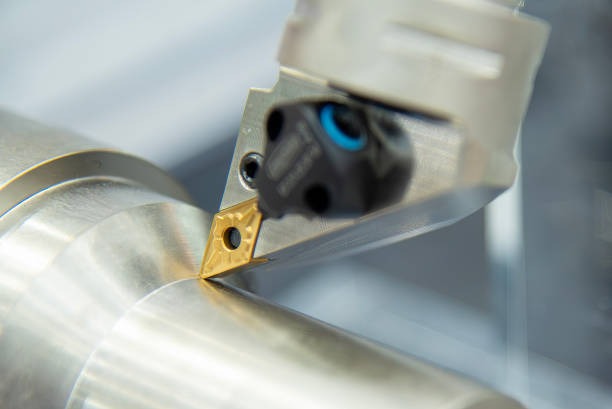

単刃切削工具
単刃切削工具は、主切削刃が1つあり、旋削、穴あけ、成形、平削りなどの加工によく用いられます。この工具は、回転している場合でも静止している場合でも、被削材に対して相対的に移動しながら材料を除去します。
多点切削工具
多刃切削工具は、複数の切削刃を備え、材料を同時に、または連続的に除去します。フライス、ドリル、リーマ、ブローチなどが代表的な例です。これらの工具は効率的に材料を除去できるため、生産加工において広く使用されています。
研磨工具
研磨工具は、硬い研磨粒子の作用によって材料を除去します。研削砥石、ホーニングストーン、ラッピングコンパウンドなどが一般的な例です。これらは主に、精密仕上げ、寸法修正、硬質材料の加工に使用されます。
HSS
高速度鋼（HSS）は、高温下でも硬度を維持する強靭な工具材料です。HSS工具は、ドリル、タッピング、エンドミル加工、リーマ加工、その他汎用切削加工に広く用いられています。
炭化物
超硬工具は、高速度鋼（HSS）よりも高い硬度、耐摩耗性、高温硬度を備えています。鋼、鋳鉄、ステンレス鋼、アルミニウムなどの材料の高速加工に広く使用されています。
セラミック
セラミック切削工具は、優れた硬度と耐熱性を備えているため、高速切削加工が可能です。主に硬質材料の加工や、特定の高速仕上げ加工に使用されます。
CBN
立方晶窒化ホウ素（CBN）は、極めて硬い切削工具材料であり、主に焼入れ鋼、鋳鉄、その他の難削材の加工に使用されます。精密加工において、優れた耐摩耗性と寸法安定性を発揮します。
加工パラメータは、切削工具と被削材との相互作用を決定します。これらのパラメータを適切に選択することで、材料除去率、工具寿命、表面仕上げ、寸法精度、消費電力、および全体的な加工効率に影響を及ぼします。
切削速度とは、切削刃が被削材表面を移動する相対速度のことです。通常はメートル毎分（m/min）で表されます。適切な切削速度は、被削材の材質、工具の材質、工具径、および加工工程によって異なります。
送り速度とは、切削工具または工作物が加工中にどれだけ速く前進するかを示すものです。一般的にはmm/分、または加工内容によってはmm/回転で表されます。適切な送り速度は、生産性、工具寿命、切削力、および表面仕上げのバランスを取るのに役立ちます。
切削深さとは、1回の機械加工で除去される材料の厚さのことです。切削深さが大きいほど、一般的に除去される材料の量は増えますが、切削力と必要な動力も増加します。荒加工では通常、切削深さを大きくし、仕上げ加工では小さくします。
スピンドル速度とは、スピンドルまたはワークピースの回転速度のことで、通常は1分あたりの回転数（RPM）で測定されます。これは、切削速度、発熱量、工具摩耗、表面仕上げに影響を与えます。適切なスピンドル速度は、工具径やワークピースの材質などの要因によって異なります。

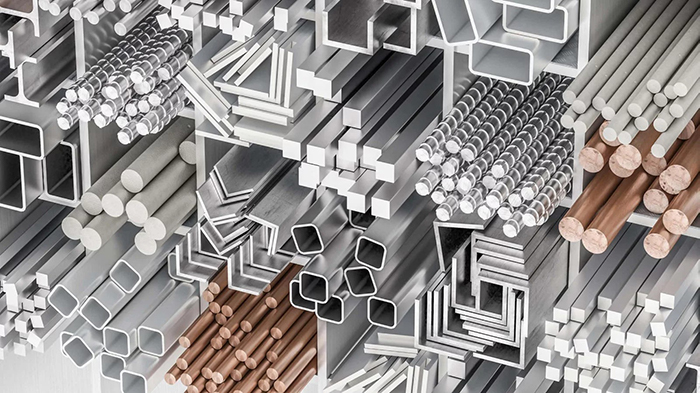

異なる加工材料には、それぞれ異なる切削工具、加工条件、冷却方法が必要となる。材料の硬度、強度、熱伝導率、延性、加工硬化特性はすべて、加工性能に影響を与える。
アルミニウムは軽量で、比較的加工しやすく、熱伝導性にも優れています。そのため、航空宇宙部品、自動車部品、筐体、ブラケット、電子機器ケースなどの製造に広く用いられています。切れ味の良い工具と適切な切削条件を用いることで、構成刃先の発生を防ぎ、良好な表面仕上げを実現できます。
鋼は、最も広く加工されている工業材料の一つです。その加工性は、炭素含有量、合金元素、硬度によって異なります。旋削、フライス加工、穴あけ、研削は、シャフト、歯車、機械部品、構造部品の製造に一般的に用いられます。
ステンレス鋼は優れた耐食性を備えていますが、従来の鋼材よりも加工が難しい場合があります。一部のグレードは加工中に加工硬化を起こしやすい傾向があります。適切な切削速度、切れ味の良い工具、十分な剛性、そして効果的なクーラントの使用は、熱と工具摩耗を抑制するのに役立ちます。
チタンは、高強度、低密度、優れた耐食性を兼ね備えているため、航空宇宙や医療分野で重宝されています。しかし、熱伝導率が低く強度が高いため、切削領域で大きな熱が発生することがあります。チタン加工においては、工具の慎重な選定、切削条件の制御、そして効果的な冷却剤の使用が重要です。
焼入れ鋼は高い硬度と耐摩耗性を有するため、従来の機械加工では加工が困難になります。硬度と要求される精度に応じて、超硬合金、CBN、研削などの適切な加工法が用いられます。焼入れ部品は、金型、鋳型、歯車、ベアリング、耐摩耗性機械部品などに広く使用されています。
PEEK、ナイロン、PTFE、デルリンなどのエンジニアリングプラスチックは、フライス加工、旋削加工、穴あけ加工などの方法で機械加工できます。これらのプラスチックは熱伝導率が低く、剛性も比較的低いため、溶融、変形、バリの発生、寸法誤差を防ぐために、切削条件を慎重に管理する必要があります。
機械加工は、特定の寸法、公差、表面仕上げを持つ精密部品を製造するために、機械工学において広く用いられています。様々な業界が、材料、部品形状、生産量、および要求される精度に応じて、加工プロセスを選択します。CNCフライス加工、旋削加工、研削加工、穴あけ加工などの加工方法は、単純な部品から非常に複雑な部品まで、幅広い部品の製造に一般的に使用されています。

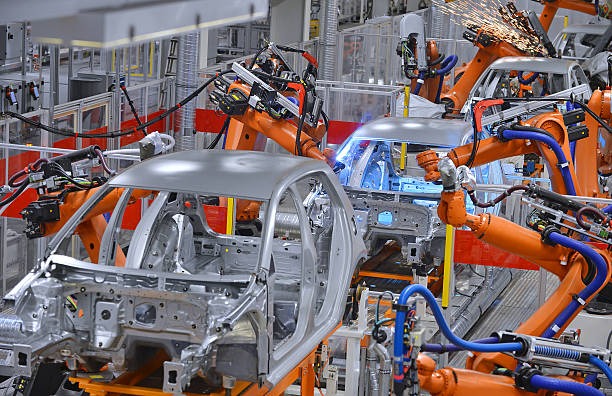

機械加工は、エンジン部品、シャフト、ギア、ブレーキ部品、トランスミッション部品、サスペンション部品といった自動車部品の製造において重要な役割を果たします。CNC加工を用いることで、メーカーは大量生産においても一貫した寸法精度と公差を維持することができます。
航空宇宙産業では、タービン部品、エンジン部品、着陸装置部品、構造部品、航空機用付属品などの製造に機械加工が用いられています。アルミニウム、チタン、高強度合金などの材料が一般的に加工対象となります。
機械加工は、手術器具、整形外科用インプラント、歯科用部品、医療機器部品などの医療部品の製造に用いられます。CNC加工は、チタン、ステンレス鋼、コバルトクロム合金、エンジニアリングプラスチックなどの材料に対応可能です。
機械加工は、製造工程で使用される金型、ダイ、キャビティ、コア、精密工具の製造に不可欠です。CNCフライス加工、放電加工、研削加工などの精密加工により、複雑なキャビティや精緻な表面形状を作り出すことができます。
産業機械メーカーは、シャフト、ハウジング、ギア、ブラケット、フランジ、ローラー、ベアリング、その他の機械部品の製造に機械加工を利用します。従来型の機械加工プロセスとCNC加工プロセスは、部品のサイズ、材質、要求される精度、および生産要件に基づいて選択できます。
機械加工上の問題 | 一般的な原因 | 考えられる解決策 |
工具の摩耗 | 切削速度が過剰、送り速度が不適切、切削温度が高すぎる、工具材料が不適切、または加工時間が長すぎる。 | 適切な切削工具を選択し、切削速度と送り速度を最適化し、適切なクーラントを使用し、摩耗した工具は適切な間隔で交換してください。 |
チャタリングと振動 | ワークの保持不良、工具の突き出し過多、機械の剛性不足、切削パラメータの誤り、またはセットアップの不安定さ。 | ワークピースのクランプを改善し、工具の突き出し量を減らし、セットアップの剛性を高め、適切な切削パラメータを選択し、より適切な工具形状を使用する。 |
表面仕上げが悪い | 切削工具の摩耗、送り速度の過剰、振動、不適切な切削速度、または仕上げ代不足。 | 切れ味の良い適切な工具を使用し、送り速度と切削速度を最適化し、振動を低減し、適切な仕上げ加工を行い、適切なクーラント流量を維持する。 |
寸法精度 | 工具のたわみ、熱膨張、機械の芯ずれ、工具の摩耗、オフセットの誤り、または不安定なワーク保持。 | 機械の校正を確認し、工具のオフセットを検証し、ワーク保持を改善し、工具の摩耗を補正し、温度を制御し、加工中に寸法を検査する。 |
過度の熱 | 切削速度が速すぎる、切削力が強すぎる、クーラントが不十分、工具が鈍っている、または切りくずの排出が不十分である。 | 必要に応じて切削速度を落とし、切れ味の良い工具を使用し、クーラントの塗布を改善し、送り速度と切削深さを最適化し、効率的な切りくず排出を確保する。 |
1.機械工学における機械加工とは何ですか？
機械加工とは、加工対象物から不要な材料を除去し、必要な形状、寸法、表面仕上げを実現する製造工程です。一般的な機械加工方法には、旋削、フライス加工、穴あけ、研削、ボーリングなどがあります。
2.従来型加工と非従来型加工の違いは何ですか？
従来型の機械加工では、切削工具と被削材との直接的な機械的接触によって材料を除去します。一方、非従来型の機械加工では、電気エネルギー、熱エネルギー、化学エネルギー、超音波エネルギー、高圧流体エネルギーなど、他の形態のエネルギーを用いて材料を除去します。
3.最も一般的な機械加工工程は何ですか？
一般的な機械加工には、旋削、フライス加工、穴あけ、中ぐり、研削、リーマ加工、ブローチ加工、シェーピング加工などがあります。適切な加工方法は、部品の必要な形状、材質、精度、表面仕上げによって異なります。
4.主な加工パラメータは何ですか？
主要な加工パラメータには、切削速度、送り速度、切削深さ、主軸回転速度、および材料除去率が含まれます。これらのパラメータを適切に選択することで、生産性、工具寿命、表面仕上げ、切削力、および寸法精度に影響を及ぼします。
5.高精度部品の加工には、どの加工方法が最適でしょうか？
高精度部品すべてに最適な単一の加工方法は存在しません。研削、ホーニング、ラッピング、CNC加工、および特定の非従来型加工法は、材料、形状、公差、および要求される表面仕上げに応じて、高精度を実現できます。
6.どのような材料を機械加工できますか？
アルミニウム、鋼、ステンレス鋼、チタン、焼入れ鋼、鋳鉄、エンジニアリングプラスチック、各種合金など、幅広い材料に対して機械加工を行うことができます。工具の選定と加工パラメータは、材料特性に応じて調整する必要があります。
機械加工は、機械工学における基本的な製造プロセスであり、高精度で機能的かつ複雑な部品の製造を可能にします。旋削、フライス加工、穴あけといった従来型の加工から、高度なCNC加工、研磨加工、非従来型の加工まで、それぞれの加工方法には特有の用途と利点があります。
