各機械部品が実際にどのような役割を果たしているのかが分からない場合、CNC旋盤の選定は困難です。なぜある機械は異なるスピンドル、タレット、またはガイドウェイ構成を採用しているのか、そしてそれが加工にどのような影響を与えるのか、といった疑問が生じるでしょう。
CNC旋盤の部品と機能を理解することで、これらの疑問に答えやすくなります。ベッドやスピンドルからチャック、タレット、サーボシステム、CNCコントローラに至るまで、各部品は加工の安定性、切削能力、生産性においてそれぞれ特定の役割を果たしています。

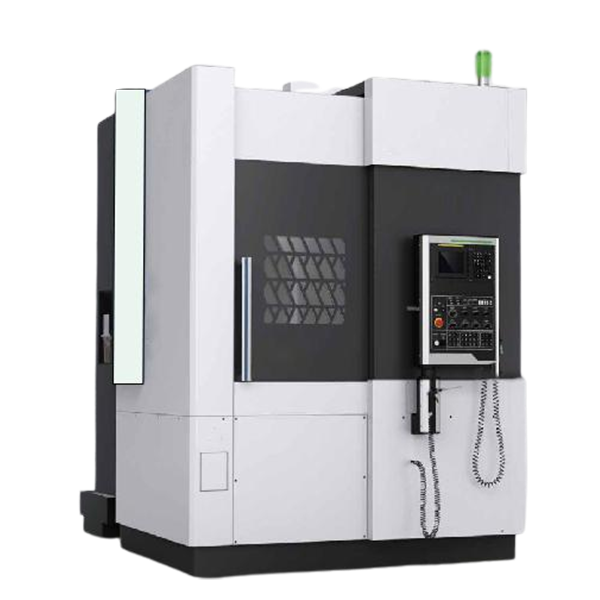

A CNC旋盤 は、主に円筒形の部品を製造するために使用されるコンピュータ制御の工作機械です。加工中、ワークピースはチャックによって保持され、スピンドルによって回転します。同時に、切削工具はプログラムされた軸に沿って移動し、材料を除去します。
手動旋盤とは異なり、CNC旋盤はCNCプログラムによって主軸回転速度、工具移動、送り速度、工具交換を自動的に制御します。これにより、次のような操作が可能になります。
いずれも一貫した結果を示した。
これらの操作がどのように実行されるかを理解するために、次のステップは、CNC旋盤の主要部品とその機能を見ていくことです。
CNC旋盤は、加工中に連携して動作する複数の機械部品、駆動部品、制御部品で構成されています。これらのCNC旋盤の部品とその機能を理解することで、機械の構造、性能、構成をより容易に評価できます。
CNC旋盤部品 | 主な機能 |
機械ベッド | 機械構造を支え、加工のための安定した基盤を提供する。 |
ヘッドストック | 主軸を支え、駆動する。 |
メインスピンドル | ワークピースを所定の速度とトルクで回転させます。 |
チャック | 加工中は、ワークピースをクランプで固定し、中央に位置合わせして保持してください。 |
ツールタレット | 切削工具を保持し、自動的に交換します。 |
テールストック | 長いワークピースに追加のサポートを提供し、切削時のたわみを軽減します。 |
ガイドウェイ | 正確かつ安定した軸の動きをガイドします。 |
ボールねじとサーボモーター | CNCコマンドを制御された直線軸の動きに変換する。 |
CNC制御システム | 機械加工プロセス全体を制御・調整する。 |
冷却システム | 切削部分を冷却・潤滑すると同時に、切りくずの排出を促進する。 |
チップコンベア | 機械から切削屑を自動的に除去する。 |
機械筐体および安全システム | 切削屑や冷却液を保持し、より安全な動作環境を提供する。 |

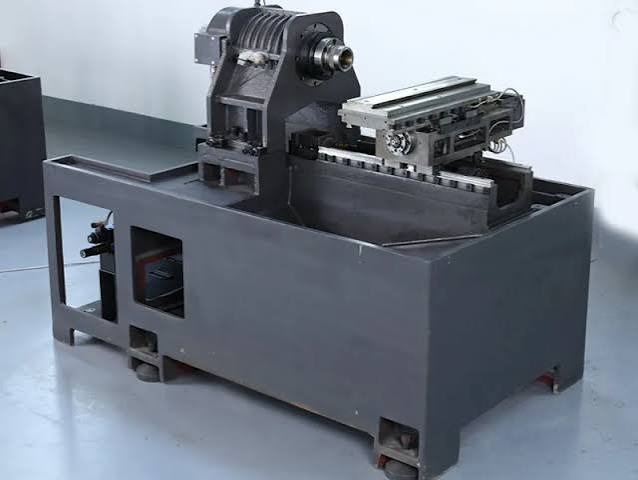

旋盤ベッドは、CNC旋盤の主要な構造基盤です。主軸台、タレット、心押し台、ガイドウェイを支え、切削力と振動を吸収します。
剛性の高いベッドは、特に重切削時や大型ワークピースの加工時において、加工安定性を維持するのに役立ちます。CNC旋盤のベッドは、その剛性と振動減衰特性から、一般的に高強度鋳鉄で作られています。
主な機能: 機械構造を支え、加工のための安定した基盤を提供する。
主軸台は通常、機械ベッドの一端に位置し、主軸、ベアリング、主軸駆動システムなどの重要な部品を収容しています。
その役割は、ワークピースの安定した回転を維持しながら、スピンドルを支えて駆動することです。特に高トルクや重切削が必要な場合、主軸台の剛性と設計は非常に重要です。
主な機能: 主軸を支え、駆動する。

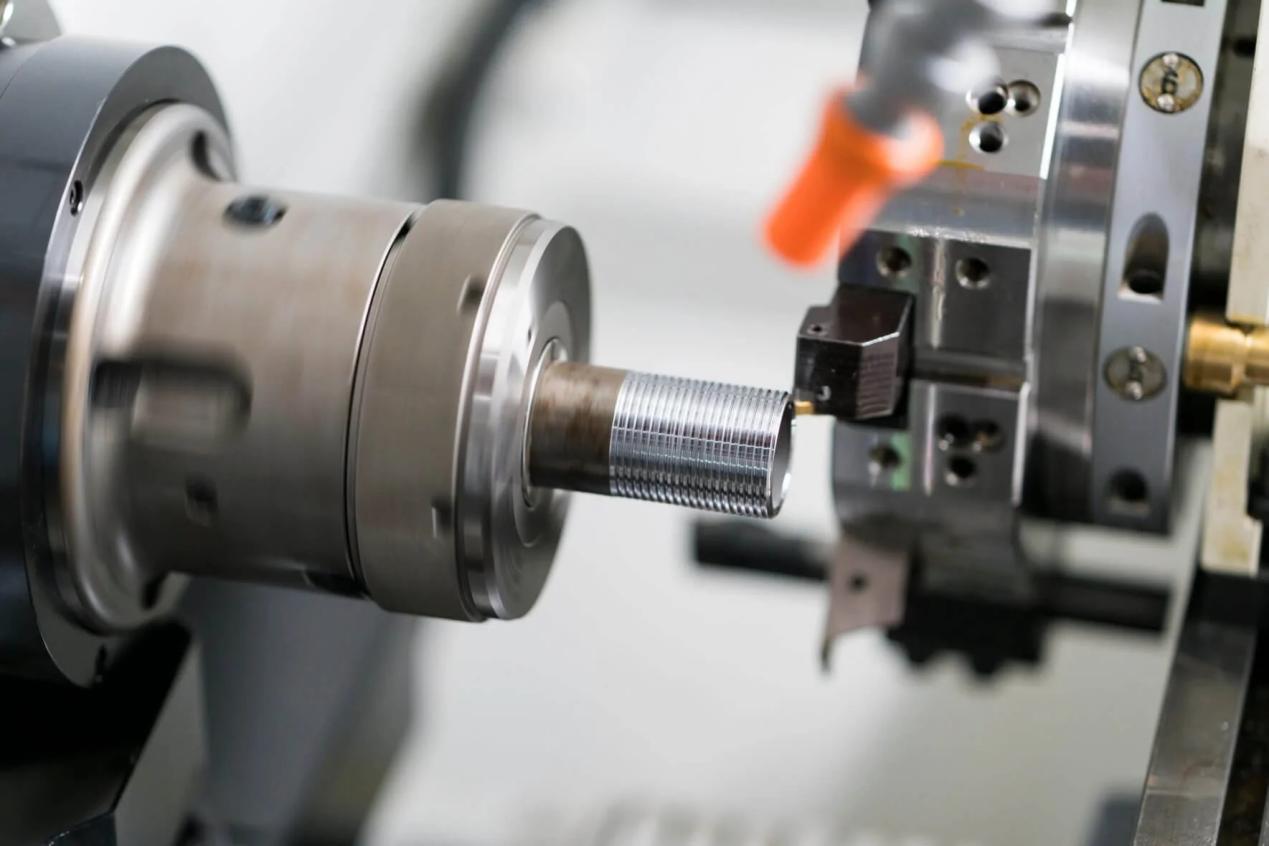

主軸は回転動力をチャックと工作物に伝達します。その速度、出力、トルクによって、CNC旋盤が加工できる材料の種類、工作物のサイズ、切削条件が決まります。
高速スピンドル回転は小型部品の加工や仕上げ加工に有効である一方、高トルクはより大きな直径の部品の加工や大量の材料除去に重要となる。
主な機能: ワークピースを所定の速度とトルクで回転させます。

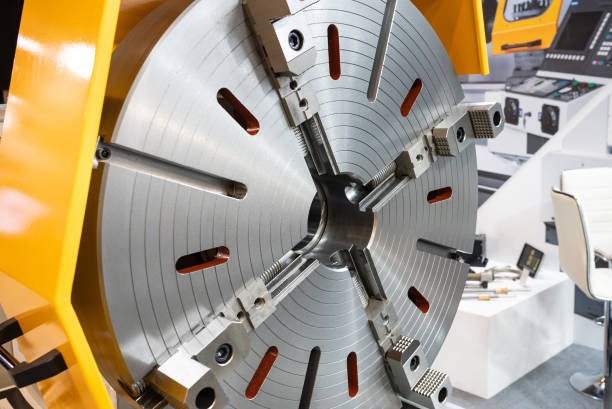

チャックはスピンドルに取り付けられ、加工中にワークピースをしっかりと固定します。ワークピースの固定が不安定だと、振動、表面仕上げの不良、加工誤差などの原因となるため、適切な固定は不可欠です。
一般的な選択肢は以下のとおりです。
主な機能: 加工中は、ワークピースをクランプで固定し、中央に位置合わせして保持してください。
ツールタレットには複数の切削工具が収納されており、必要な工具を自動的に加工位置に送り込みます。これにより、1台のCNC旋盤で工具を手動で交換することなく、複数の加工を行うことができます。
機械の構成によっては、旋削、穴あけ、溝加工、ねじ切り、およびドリル加工用の工具をタレットに取り付けることができます。 旋回センター フライス加工やタッピング加工には、ライブツーリングを使用する場合もあります。
主な機能: 切削工具を保持し、自動的に交換します。
心押し台は、長尺または細長い工作物の自由端を支える役割を果たします。十分な支持がないと、切削力によってこれらの部品が曲がったり振動したりする可能性があります。
機械の設計によっては、ドリルやセンターなどの工具を収納することも可能です。
主な機能: 長いワークピースに追加のサポートを提供し、切削時のたわみを軽減します。
ガイドウェイは、タレットやその他の可動部品が移動する際の制御された経路を提供する。一般的なCNC旋盤では、X軸とZ軸に沿った動きをガイドする。

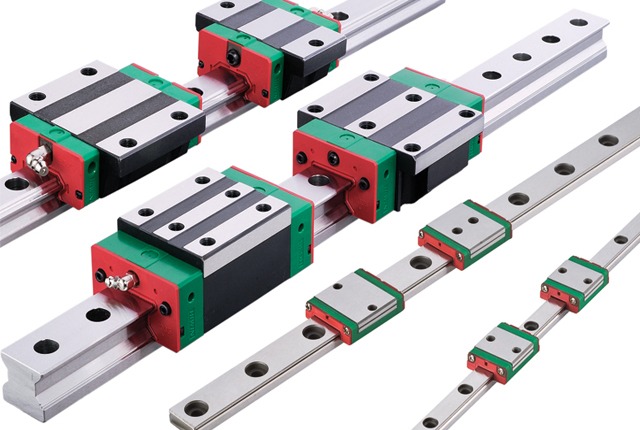

直線ガイドウェイ より速い動作と応答性が求められる場合は、多くの場合、ボックスガイドウェイが選ばれる一方、より高い剛性と重切削能力が求められる場合は、ボックスガイドウェイが一般的に使用される。
主な機能: 正確かつ安定した軸の動きをガイドします。
サーボモーターとボールねじは、CNC旋盤の送り機構において重要な役割を担っています。CNCコントローラはサーボモーターに指令を送り、サーボモーターはボールねじを駆動して、プログラムされた軸に沿ってタレットを移動させます。
このシステムは、工具の位置、送り動作、および加工経路を制御します。
主な機能: CNCコマンドを制御された直線軸の動きに変換する。
CNC制御システムは、機械の制御センターとして機能します。加工プログラムを読み込み、以下の座標を決定します。
オペレーターは、コントロールパネルを使用してプログラムの入力、加工パラメータの調整、機械の状態監視、およびアラームの管理も行います。
主な機能: 機械加工プロセス全体を制御・調整する。
冷却システムは、切削油を加工領域に供給します。これにより、切削温度の制御、切削ゾーンの潤滑、工具やワークピースからの切りくずの排出が促進されます。
連続切断や大量生産においては、効果的な冷却が特に重要となる。
主な機能: 切削部分を冷却・潤滑すると同時に、切りくずの排出を促進する。
旋削加工では、大量の長尺または短尺の切削屑が発生することがあります。切削屑搬送装置は、これらの切削屑を加工エリアから連続的に除去し、回収容器へと搬送します。
これにより、手作業による清掃が減り、連続生産中も加工エリアを清潔に保つことができます。
主な機能: 機械から切削屑を自動的に除去する。
機械筐体は切削屑と冷却液を加工エリア内に保持し、以下の機能は作業者の安全確保に役立ちます。
最新のCNC旋盤では、安全システムにより、機械のドアが開いているときは加工が開始されないようになっている場合があります。
主な機能: 切削屑や冷却液を保持し、より安全な動作環境を提供する。
CNC旋盤の各部品にはそれぞれ特定の機能がありますが、加工はこれらの部品が連携して動作することによって成り立ちます。ワークピースの固定から切削工具の制御、切りくずの除去まで、加工プロセス全体はCNCシステムによって調整されます。
チャックは加工対象物を固定してセンタリングし、主軸とヘッドストックは切削に必要な回転を提供します。CNCシステムは、プログラムされた加工条件に従って主軸回転速度を制御します。
CNCコントローラはサーボモーターに指令を送り、サーボモーターはボールねじを駆動してタレットをガイドウェイに沿って移動させます。タレットは、旋削、正面削り、溝加工、ねじ切り、その他の加工を行うために必要な切削工具を所定の位置に配置し、加工を実行します。
長尺または細長い部品を加工する場合、心押し台は切削中の振動やワークピースのたわみを軽減するための追加のサポートを提供します。
加工中、冷却システムは切削液を供給して熱を制御し、切削領域を潤滑し、切りくずを洗い流します。その後、切りくずコンベアが加工領域に溜まった切りくずを除去します。
これらのCNC旋盤部品が一体となって、クランプ→回転→工具位置決め→切削→冷却→切りくず除去という連続的なプロセスを生み出し、機械が効率的かつ安定的に部品を生産することを可能にする。
すべてのCNC旋盤が同じ部品構成を使用しているわけではありません。最適な構成は、部品の複雑さ、必要な加工工程、生産量によって異なります。これらの違いを理解することで、不要な機能に費用をかけたり、加工できない部品に対応できない機械を選んでしまったりすることを避けることができます。
構成 | 主要構成要素 | 最適な用途 |
標準2軸CNC旋盤 | 主軸、チャック、X/Z軸システム、ツールタレット | シャフト、スリーブ、フランジ、その他比較的単純な旋削部品 |
ライブツーリング付きCNC旋盤 | ライブツーリングとC軸を追加 | 旋削加工と二次加工の両方を一度の段取りで行う必要がある部品 |
サブスピンドル付きCNC旋盤 | サブスピンドルを追加し、通常はライブツーリングと組み合わせて使用する。 | 複雑な部品や大量生産において、段取り時間と取り扱い時間の短縮が重要な場合 |
標準的な2軸CNC旋盤は、通常、主軸、チャック、X/Z軸システム、およびツールタレットで構成されています。旋削、正面削り、溝加工、ねじ切り、穴あけといった一般的な加工作業向けに設計されています。
この構成は、シャフト、スリーブ、フランジ、その他比較的単純な旋削加工部品にとって実用的な選択肢です。
ライブツーリングとC軸を追加することで、従来の旋削加工にとどまらない加工が可能になります。駆動工具は独立して回転し、穴あけ、ねじ切り、軽切削加工を行うことができ、C軸はワークピースの角度位置を制御します。
この構成は、旋削加工と二次加工の両方を一度の段取りで行う必要がある部品に適しています。
サブスピンドルはメインスピンドルと連携して、ワークピースの両端を加工します。片面の加工が完了すると、サブスピンドルは手動での再クランプなしに、二次加工のためにワークピースをピックアップできます。
ライブツーリングと組み合わせることで、この構成は、セットアップ時間とハンドリング時間の短縮が重要な複雑な部品や大量生産に最適です。
つまり、CNC旋盤の部品点数が多いからといって、必ずしも性能の良い機械になるわけではありません。重要なのは、主軸、タレット、軸、補助機能を実際の加工要件に合わせることです。
定期的なメンテナンスは、予期せぬダウンタイムを減らし、CNC旋盤の主要部品の安定した動作を維持するのに役立ちます。特に、頻繁な動作、切削負荷、または切削屑やクーラントによる汚染を受ける部品に重点を置くべきです。
スピンドルに異音、振動、温度変化がないか確認してください。チャックを清潔に保ち、ワークピースがしっかりと固定されていることを確認するため、チャックの爪とクランプ機構を定期的に点検してください。
ガイドウェイとボールねじは清潔に保ち、適切に潤滑してください。潤滑システムが不十分だと摩耗が加速し、軸の動きに影響を与える可能性があるため、定期的に潤滑システムを点検してください。
タレットとツールホルダーから切りくずを取り除き、摩耗、緩み、または工具の取り付け不良がないか確認してください。インデックス動作が遅くなったり、精度が低下したりした場合は、加工を続ける前にタレットを点検する必要があります。
冷却液のレベルと状態を定期的に確認し、必要に応じてフィルターを清掃してください。切削屑の堆積を取り除き、特に連続生産中は、切削屑コンベアを点検して詰まりを防いでください。
簡単な予防保守ルーチンを実施することで、部品の寿命を延ばし、CNC旋盤が長期にわたって安定した性能を維持するのに役立ちます。
CNC旋盤の主な構成要素は何ですか？
CNC旋盤の主要部品には、機械ベッド、主軸台、スピンドル、チャック、ツールタレット、心押し台、ガイドウェイ、ボールねじ、サーボモーター、CNC制御システム、クーラントシステム、チップコンベアなどがあります。各部品は、加工プロセスの特定の部分を担っています。
CNC旋盤で最も重要な部分は何ですか？
各部品はシステムとして機能するため、最も重要な部品は一つに絞れません。しかし、スピンドル、機械ベッド、ガイドウェイ、タレット、CNC制御システムは、切削能力、安定性、生産性に大きな影響を与えます。
CNC旋盤のタレットの機能は何ですか？
タレットには複数の切削工具が収納されており、加工に必要な工具を自動的に位置決めします。これにより、CNC旋盤は手動で工具を交換することなく、旋削、穴あけ、溝加工、ねじ切りなどの加工を行うことができます。
スピンドルとチャックの違いは何ですか？
スピンドルは回転運動を提供し、チャックはスピンドルに取り付けられてワークピースを固定します。簡単に言うと、スピンドルが回転運動を提供し、チャックがワークピースを保持するということです。
CNC旋盤に心押し台が必要なのはなぜですか？
心押し台は、機械加工中に長尺または細長いワークピースを支える役割を果たします。この追加の支持により、切削力によって生じる振動やたわみを軽減することができます。
CNC旋盤とCNC旋削加工センターの部品の違いは何ですか？
基本的なCNC旋盤は通常、主軸、X/Z軸、および工具タレットを備えています。CNC旋盤加工センターでは、ライブツーリング、C軸、Y軸、またはサブスピンドルを追加することで、旋削、フライス加工、穴あけ、ねじ切りなどの加工をより少ない段取り回数で完了させることができます。
CNC旋盤を選ぶ際は、単に機能の多さにこだわるのではなく、加工対象物に実際に必要な部品と機能に焦点を当てましょう。適切なスピンドル、タレット、ガイドウェイ、軸構成を選択することで、生産ニーズを満たしながら不要なコストを削減できます。
