精密加工に5軸CNC工作機械を使用する利点

5軸CNCマシン 従来の3軸工作機械よりも複雑で精巧な加工が可能であるため、精密加工の向上に最適です。5軸CNC工作機械を使用する利点には、柔軟性と汎用性の向上、精度と品質の向上、効率と生産性の向上、セットアップ時間とコストの削減などがあります。

精密機械加工は現代の製造業、特に複雑な形状、厳しい許容誤差、高い表面品質が不可欠な業界で重要な役割を果たしています。

従来の 3 軸 CNC マシンでは、これらの要求を効率的に満たすのに苦労することが多く、複数のセットアップが必要になるため、加工時間が増加し、位置決めエラーが発生します。

そのため、5軸CNC加工は精密製造において最適なソリューションとなっています。5軸CNC加工機は、複数の軸を同時に動かすことで、より高い精度、優れた柔軟性、そして優れた生産性を実現し、高度な加工アプリケーションに最適です。

5 軸 CNC マシンとは何ですか?

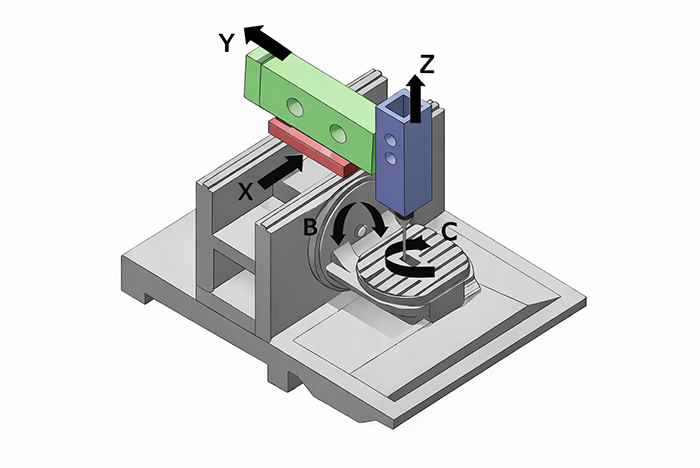

5 軸 CNC マシンでは、切削工具またはワークピースを 5 つの異なる軸 (3 つの直線軸 (X、Y、Z) と 2 つの回転軸) に沿って同時に移動できます。

複数の再配置ステップを必要とする従来の 3 軸加工とは異なり、5 軸加工では 1 回のセットアップで複数の表面の加工が可能になります。

この機能により、セットアップ エラーが大幅に削減され、寸法精度が向上するため、5 軸 CNC マシンは複雑な部品の精密加工に特に適しています。

精密機械加工を使用する理由

精密機械加工は、現代の製造業とエンジニアリングにおいて重要な役割を果たしています。コンピュータ制御の機械を用いて、材料を高い精度と均一性で成形・切断し、許容誤差はわずか数ミクロンという高精度・均一性を保つことが求められます。

精密機械加工の主な利点の一つは、従来の方法では製造が困難あるいは不可能であった複雑で精巧な部品の製造を可能にすることです。これは、部品の性能と信頼性が生死に関わる航空宇宙、防衛、医療などの業界では特に重要です。

精密機械加工は、完成品の品質と均一性の向上にも役立ちます。コンピュータ制御の機械を使用することで、メーカーはすべての部品が同一の仕様で製造されることを保証し、欠陥やエラーのリスクを最小限に抑えることができます。これは、部品寸法のわずかなばらつきでさえ重大な問題を引き起こす可能性がある自動車や電子機器などの業界では特に重要です。

精密加工に5軸CNCマシンを使用する利点

5軸CNC工作機械は、従来の3軸工作機械よりも複雑で精巧な加工が可能であるため、精密加工の向上に最適です。5軸CNC工作機械が精密加工を向上させる方法をいくつかご紹介します。

柔軟性と汎用性の向上

精度と品質の向上

効率と生産性の向上

セットアップ時間とコストの削減

利点1：柔軟性と汎用性の向上

標準的な3軸工作機械と比較して、5軸CNC工作機械ははるかに高い柔軟性と多様性を備えており、これは精密製造に5軸CNC工作機械を採用する主なメリットの一つです。5軸CNC工作機械を使用することで、以下の方法でより高い適応性と多様性を実現できます。

複雑な形状を加工する能力

5軸CNC工作機械は、切削工具が5軸に沿って動くため、大型で複雑な形状をより容易かつ正確に加工できます。例えば、精度が最も重視される航空宇宙や医療分野では、この点は極めて重要です。

アクセスが困難な場所に到達する能力

3軸加工機ではアクセスできない部品の領域も、5軸加工機で加工できます。アクセスできない箇所をより高い精度で加工するために、5軸加工機では切削工具を傾斜させたり回転させたりすることができます。

さまざまな種類の材料を加工する能力

5軸CNC工作機械は、3軸工作機械よりも柔軟性と汎用性に優れているため、より多様な材料を加工できます。金属、ポリマー、複合材料、そして様々な密度と硬度を持つ精密セラミックなど、あらゆる材料を加工可能です。

1回のセットアップで複数の加工作業を実行可能

5軸CNC工作機械は、1回のセットアップで複数の加工工程を実行できるため、手作業の必要性が軽減され、全体的な効率が向上します。これにより、生産時間の短縮、コスト削減、そして部品の品質向上につながります。

メリット2：精度と品質の向上

精密加工において、5軸CNC工作機械の導入には多くの重要なメリットがありますが、最も重要なメリットの一つは、精度と品質の向上です。5軸CNC工作機械が精度と品質を向上させる主な方法は以下の通りです。

切削工具をより多くの角度と方向に配置できる機能

5軸CNC工作機械は、3軸工作機械に比べて、切削工具をより多くの角度と方向に配置できます。これにより、複雑な形状の加工において精度と精密度が向上し、より高品質な部品を製造できます。

セットアップエラーの削減

5軸CNC工作機械では、部品の複数回のセットアップや再配置の必要性が低減されます。これによりセットアップミスが削減され、様々な部品の精度と均一性が向上します。

表面仕上げの改善

CNC工作機械によって可能になった5軸の小型工具と広い可動範囲により、完成品の表面仕上げがより滑らかになります。航空宇宙、医療、自動車の各分野は、このプロセスによって生産される完成品の品質向上の恩恵を受けています。

工具摩耗の低減

5軸CNC工作機械は、切削工具をより多くの角度と方向に配置できるため、切削工具の摩耗を軽減できます。これにより、工具寿命が長くなり、工具コストが削減され、製造コストの削減につながります。

メリット3：効率性と生産性の向上

精密加工においては、 CNCマシン 5軸CNC工作機械には多くの大きなメリットがありますが、最も重要なメリットの一つは効率と生産性の向上です。5軸CNC工作機械が生産性と効率性を向上させる方法には、以下のようなものがあります。

セットアップ時間の短縮

従来のものと比較して 3軸CNCマシン5軸加工機は、セットアップ時間を大幅に短縮します。5軸加工機は、部品の多くの側面を1回のセットアップで加工できるため、部品のセットアップと移動にかかる時間を大幅に短縮します。

加工速度の向上

5軸CNC工作機械は、切削工具をより多くの角度と方向に配置できるため、3軸工作機械よりも高速な加工速度を実現できます。これにより、サイクル時間が短縮され、生産速度が向上し、効率と生産性が向上します。

人件費の削減

5軸CNC工作機械は、単一の構成で多数の加工工程を実行できるため、人件費と時間を削減できます。これにより、生産コストを削減し、利益を向上させる可能性が高まります。

部品の一貫性の向上

5軸CNC工作機械によって精度と精密度が向上したため、部品の一貫性と再現性が向上しました。これにより、すべての部品が同じ高品質要件を満たすことが保証され、これは航空宇宙、医療、自動車などの分野で非常に重要です。

5軸CNC工作機械は、効率性と生産性の向上により、精密加工アプリケーションに最適な選択肢です。セットアップ時間の短縮、加工速度の向上、人件費の削減、部品の均一性向上を実現し、生産スケジュールの短縮、コスト削減、そして製品品質の向上を実現します。

利点4: セットアップ時間とコストの削減

セットアップにかかる時間と費用の削減は、精密切削に5軸CNC工作機械を採用するもう一つのメリットです。5軸CNC工作機械がセットアップにかかる時間と費用を削減する仕組みをいくつかご紹介します。

複数のセットアップの排除

5軸CNC工作機械は、1回のセットアップで部品の複数の面を加工できるため、複数回のセットアップや部品の再配置が不要になります。これにより、セットアップ時間とコストが大幅に削減されます。

ツール交換の削減

5軸CNC工作機械は、切削工具をより多様な方向や位置に配置できるため、工具交換頻度が低くなります。その結果、セットアップにかかる時間と費用が削減され、工具が加工工程を無傷で乗り切る可能性が高まります。

スクラップと手直しの削減

5軸CNC工作機械による高精度・高品質化により、部品の廃棄や手直しの可能性が大幅に低減されます。その結果、製造コストと材料の無駄が削減されます。

プログラミング時間の短縮

5軸CNC工作機械用のソフトウェア開発には3軸工作機械用よりも時間がかかるかもしれませんが、開発完了後はフライス加工時間が大幅に短縮されます。その結果、生産性が向上し、全体的な製造コストが削減されます。

3軸CNCマシンとの比較

精密加工について語る際には、3軸CNC工作機械と5軸CNC工作機械を区別することが重要です。両者の類似点は以下の通りです。

移動軸

3軸加工機は切削工具を3方向（X、Y、Z）に動かすことができますが、5軸加工機は切削工具を5方向（X、Y、Z、A、B）に動かすことができます。2軸追加により、より複雑な形状や加工精度が向上します。

セットアップ時間

3 軸マシンでは、複雑な形状の場合、より多くのセットアップとツールの変更が必要になりますが、5 軸マシンでは 1 回のセットアップですべての操作を実行できるため、セットアップ時間が短縮されます。

部品の複雑さ

3 軸マシンはより単純な形状に適していますが、5 軸マシンは複雑な部品や形状の加工に優れています。

表面仕上げ

5 軸マシンは、加工プロセス全体を通じて一貫したツール角度を維持できるため、3 軸マシンよりも滑らかで均一な表面仕上げが得られます。

料金

5 軸マシンは、複雑さと機能が増すため、一般的に 3 軸マシンよりも高価です。

5軸CNCマシンを選ぶ際の重要な考慮事項

精密加工用の5軸CNC工作機械を選ぶ際には、いくつかの重要な考慮事項を念頭に置く必要があります。具体的には以下のとおりです。

機械のサイズと作業範囲

機械のサイズと加工範囲は、加工する部品のサイズと複雑さに合わせて調整する必要があります。加工する部品の最大サイズを考慮し、機械が対応できるかどうかを確認することが重要です。

精度と再現性

精密加工には、機械の精度と再現性が不可欠です。高品質な部品と、リアルタイムの工具位置監視や衝突検知などの機能を備えた機械を選びましょう。

制御システム

制御システムはユーザーフレンドリーで、3Dシミュレーションやプログラミング機能などの高度な機能を備えている必要があります。信頼性が高く、サポートが充実した制御システムを備えた機械を探しましょう。

スピンドル速度と出力

主軸速度と出力は、機械の性能と加工可能な材料の種類に影響を与える重要な要素です。加工する材料の種類を考慮し、機械に必要な主軸速度と出力があることを確認してください。

ツールチェンジャー容量

ツールチェンジャーの容量は、一度に機械に装着できる工具の数を決定します。加工する部品の複雑さを考慮し、機械に十分なツールチェンジャーの容量があることを確認してください。

メンテナンスとサポート

信頼できるメーカーの、優れたメンテナンス・サポートプログラムを備えた機械を探しましょう。お住まいの地域でスペアパーツや技術サポートが利用できるかどうかも考慮してください。

Yangsenは、スマートなCNCマシンのパートナーとして、お客様のお役に立ちます。ドリルマシン、水平ボーリングマシン、CNC立形マシニングセンター、横形マシニングセンターなど、幅広い機械を取り揃えております。

よくある質問

1. 3 軸加工と比較した 5 軸 CNC 加工の主な利点は何ですか?

5 軸 CNC 加工の最大の利点は、複雑な形状を 1 回のセットアップで加工できることです。

5 軸マシンでは、ツールまたはワークピースを 5 つの軸に沿って同時に移動できるため、従来の 3 軸 CNC マシンに比べて再配置エラーが削減され、精度が向上し、加工時間が大幅に短縮されます。

2. 5軸CNC加工により精密加工の精度はどのように向上するのでしょうか？

5 軸 CNC 加工では、複数のセットアップを最小限に抑え、切削中に一貫したツール方向を維持することで精度が向上します。

これにより、累積的なアライメント エラーが削減され、許容誤差が狭くなるため、複雑な輪郭や角度のある特徴を持つ高精度コンポーネントに最適です。

3. 5 軸 CNC 加工は小ロット生産や試作品生産に適していますか?

はい。複雑な部品の製造によく使用されますが、5軸CNC加工は、セットアップ時間の短縮とサイクルタイムの高速化により、初期機械コストの高さを相殺できるため、小ロット生産や試作品生産に非常に効率的です。

4. 5 軸 CNC 加工から最も恩恵を受ける部品の種類は何ですか?

5 軸 CNC 加工は、特に次のような場合に効果的です。

複雑な表面を持つ航空宇宙部品

医療用インプラントおよび外科用器具

金型部品

精密自動車部品および機械部品

多面加工、深いキャビティ、角度付きフィーチャを必要とする部品は、5 軸機能の恩恵を受けます。

5. 5 軸 CNC マシンを使用して加工できる材料は何ですか?

5 軸 CNC マシンは、次のような幅広い材料を加工できます。

アルミニウム合金

ステンレス鋼

チタン

硬化鋼

エンジニアリングプラスチック

工具角度を最適化する機能により、さまざまな材料での加工安定性が向上します。

6. 3+2 加工と真の 5 軸同時加工の違いは何ですか?

3+2 加工では、切削前に 2 つの回転軸を使用してワークピースを配置しますが、加工は 3 つの軸のみがアクティブな状態で行われます。

真の 5 軸同時加工により、5 つの軸すべてが同時に動くため、複雑な形状でもよりスムーズなツールパス、より優れた表面仕上げ、より高い精度を実現できます。

結論：5軸CNCマシンへの投資

精密加工のために5軸CNC工作機械に投資するメーカーは、適応性、精度、品質、効率、生産性の向上、セットアップ時間とコストの削減など、多くのメリットを得ることができます。これらの理由から、航空宇宙、医療、自動車産業など、高品質で精密な部品を必要とする業界は、5軸CNC工作機械の導入を検討すべきです。

5軸CNC工作機械は3軸工作機械よりも多額の投資が必要になる場合がありますが、人件費の削減、工具費の節約、生産速度の向上などにより、長期的にはコスト削減につながる可能性があります。より複雑な形状を加工し、より高品質な表面仕上げの部品を製造できる能力は、メーカーの市場性を高めることにもつながります。

5 軸 CNC マシンは、精度、品質、効率性を向上させることで、生産者が業界のダイナミックな性質に対応できるようにするのに役立ちます。
