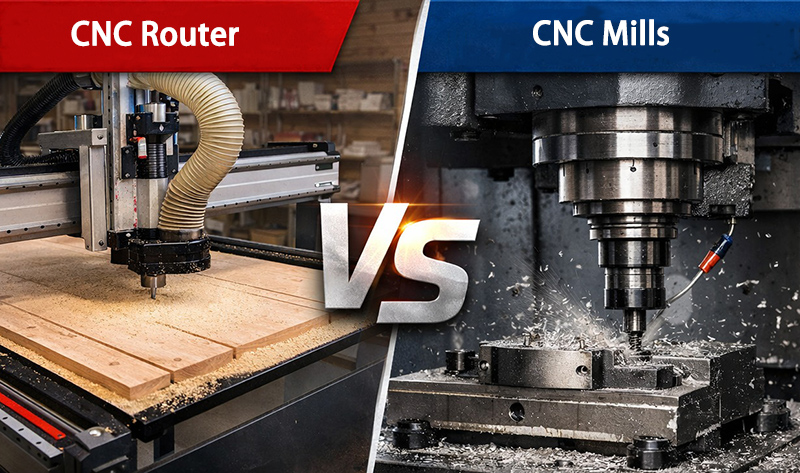

適切なCNCマシンを選ぶことは、加工精度、生産効率、製造コストに直接影響します。最も一般的な選択肢として、CNCルーターとCNCフライス盤がよく比較されます。どちらもコンピュータ数値制御（CNC）技術を使用していますが、それぞれ異なる加工タスク向けに設計されているためです。
CNCルーターは、軟質材料や大型ワークピースの高速切削向けに設計されている一方、CNCフライス盤は、精密加工、深切削、硬質金属加工に特化しています。これらの違いを理解することで、製造業者、作業場、エンジニアは、自社の生産要件に合った機器を選択することができます。
このガイドでは、CNCルーターと CNCフライス盤設計、動作原理、用途、利点、主な相違点などを含め、十分な情報に基づいた意思決定ができるようサポートします。
CNCルーターは、比較的柔らかい材料を高速かつ効率的に加工するために設計された、コンピューター制御の切削機械です。回転する切削工具をプログラムされたツールパスに沿って移動させ、さまざまな材料を高速かつ高い再現性で切断、彫刻、彫り込み、穴あけ、成形します。
手動加工とは異なり、CNCルーターはCNCプログラミングによってすべての動作を自動で行うため、オペレーターのミスを減らし、生産性と一貫性を向上させます。広い加工領域と高速なスピンドル回転速度により、看板製作、家具製造、木工、プラスチック加工、複合材料加工など、幅広い分野で活用されています。
最新のCNCルーターは、さまざまなサイズと軸構成が用意されており、製造業者はシンプルなパネルから複雑な3次元部品まで、あらゆるものを製造できる。
さまざまなCNCルーターは、さまざまな生産要件を満たすように設計されています。最も一般的なタイプは次のとおりです。

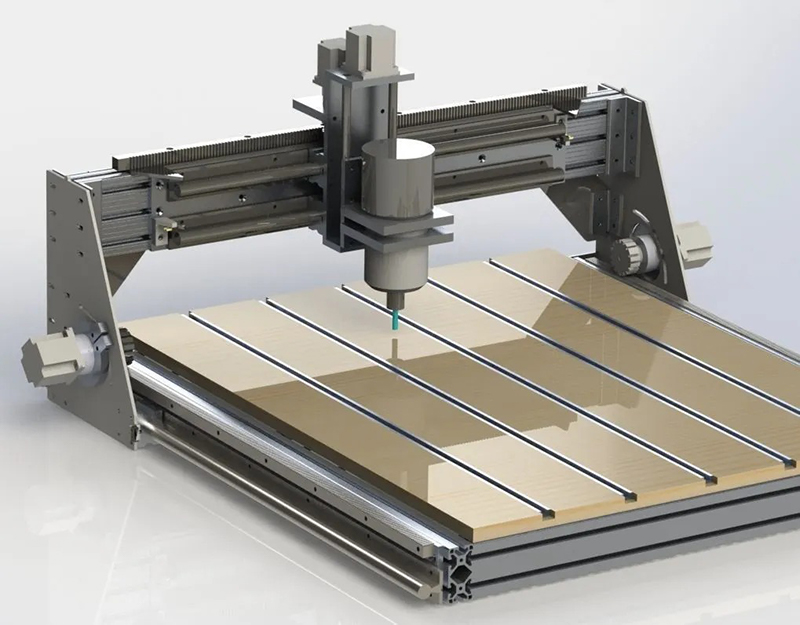

3軸CNCルーターは、X、Y、Z軸に沿って移動します。最も一般的な構成であり、平面加工、彫刻、切断、穴あけ、およびプロファイル加工に適しています。
4軸ルーターは回転軸を追加することで、円筒形部品や曲面をより柔軟に加工できるようになります。家具の脚、彫刻、装飾柱などの製作によく用いられます。
5軸CNCルーターは、複数の方向への同時移動を可能にするため、段取り回数を減らして複雑な3次元部品を製造するのに最適です。航空宇宙、船舶、自動車、金型製造などの業界では、この構成がよく用いられています。
自動工具交換装置（ATC）搭載ルーターは、加工中に異なる切削工具を自動的に切り替えます。これにより、生産性が向上し、手作業による介入が減り、複雑なプロジェクトの加工効率が向上します。
CNCルーターは、正確で再現性の高い加工を実現するために連携して動作する、いくつかの重要なコンポーネントで構成されています。
機械フレームは構造的な支持を提供し、切断作業中の全体的な剛性を維持する。
ガントリーはスピンドルアセンブリを搭載し、作業台上を移動することで、切削工具を様々な加工位置に到達させることができる。
スピンドルは切削工具を高速で回転させ、通常は 18,000回転/分と24,000回転/分そのため、より柔らかい材料の高速加工に適している。
作業台は、加工中にワークピースをしっかりと保持します。真空テーブルとTスロットテーブルが最も一般的なワーク保持システムです。
これらの部品は、振動や位置決め誤差を最小限に抑えながら、各機械軸全体にわたってスムーズで正確な動作を保証します。
コントローラはGコード命令を解釈し、スピンドルの動き、送り速度、および加工操作を自動的に調整します。
側面 | 利点 | デメリット |
スピード | 高速スピンドル回転により、高速加工と生産サイクルの短縮が可能になります。 | 高速運転は、重金属の切削にはあまり適していません。 |
作業エリア | 大型テーブルは、特大サイズのシートや大型部品に対応できます。 | 小型加工装置よりも広い設置面積を必要とする。 |
材料適合性 | 木材、プラスチック、発泡体、アクリル、複合材、アルミニウムに最適です。 | 硬化金属の加工においては、能力が限られる。 |
生産性 | 自動工具交換と連続生産に対応しています。 | 重切削作業時には工具の摩耗が増加する。 |
料金 | CNCフライス盤よりも購入費用と運用コストが低い。 | 精密金属部品の場合、追加の仕上げ加工が必要になる場合があります。 |
CNCフライス盤は、ワークピースから材料を極めて高い精度で除去するように設計された、コンピューター制御の機械です。速度と軟質材料に最適化されたCNCルーターとは異なり、CNCフライス盤は剛性の高い構造と高トルクのスピンドルを備え、硬質金属の加工や厳しい公差を持つ部品の製造に適しています。
この機械は回転切削工具を用いて、正面フライス加工、溝フライス加工、ポケットフライス加工、輪郭加工、穴あけ、ボーリング、タッピングなど、様々な機械加工を行います。すべての動作はCNCプログラミングによって制御され、単一部品の生産から大量生産まで、一貫した結果を保証します。
CNCフライス盤は、さまざまな加工要件を満たすために、さまざまな構成で提供されています。最も一般的なタイプは次のとおりです。
A 立型CNCフライス盤 ワークピースの上を垂直に移動するスピンドルを備えています。精密フライス加工、穴あけ加工、溝切り加工、および一般的な機械加工に広く使用されています。汎用性と比較的簡単な操作性から、このタイプの機械は人気があります。
A 横型CNCフライス盤 スピンドルを水平に配置することで、切削屑の排出性が向上し、重切削加工時の切削性能も向上します。大型部品や大量生産環境に最適です。
3軸CNCフライス盤は、切削工具をX、Y、Z軸に沿って移動させます。平面、溝、穴、および単純な3次元部品の加工に適しています。
4軸加工機は回転軸を追加することで、加工中にワークピースを回転させることができます。これにより、手動での位置調整が減り、複数面からの加工が可能になるため、効率が向上します。
A 5軸CNCフライス盤 5方向への同時移動が可能で、極めて複雑な部品を非常に高い精度で製造できます。航空宇宙部品、医療用インプラント、精密金型、自動車部品などに広く使用されています。
CNCフライス盤は、過酷な加工作業中に安定性を確保するために、頑丈な部品で構成されています。
ベースは機械全体を支え、切削時の振動を吸収することで、加工精度を維持するのに役立ちます。
この柱は、スピンドルアセンブリの構造的な支持を提供すると同時に、加工中の剛性を確保する。
スピンドルは、高トルクで切削工具を制御された速度で回転させます。スピンドルの回転速度は一般的にCNCルーターよりも低いものの、トルクが大きいため、硬い材料も効率的に切削できます。
作業台は、万力、クランプ、治具、または回転テーブルを使用してワークピースをしっかりと固定し、作業全体を通して安定した加工を保証します。
精密なリニアガイドとボールねじが各軸に沿った動きを制御し、スムーズな位置決めと優れた再現性を実現します。
多くの最新のCNCフライス盤には、生産を停止することなく切削工具を交換する自動工具交換装置が搭載されており、加工時間の短縮と効率の向上を実現している。
コントローラはGコードプログラムを読み取り、主軸回転速度、送り速度、工具交換、クーラント流量、機械動作を高精度で制御します。
側面 | 利点 | デメリット |
精度 | 優れた寸法精度と厳しい加工公差を実現します。 | 経験豊富なオペレーター、またはCNCプログラミングの知識が必要です。 |
材料能力 | 機械加工には、鋼鉄、チタン、ステンレス鋼、鋳鉄、その他の硬質材料が使用されます。 | 軟質材料の大きなシートを加工する場合、ルーターよりも効率が悪い。 |
剛性 | 頑丈な構造により振動を最小限に抑え、表面仕上げを向上させます。 | 機械の重量が増加すると、設置に必要な要件も増加する。 |
汎用性 | フライス加工、穴あけ加工、ボーリング加工、ねじ切り加工、輪郭加工、ポケット加工を行います。 | 初期購入費用は、CNCルーターよりもかなり高額です。 |
オートメーション | 自動工具交換装置、パレットシステム、および高度な多軸加工に対応しています。 | 複雑な機械システムのため、維持管理費および運用コストが高くなる。 |
CNCルーターとCNCフライス盤はどちらもコンピュータ数値制御（CNC）技術を用いて機械加工を自動化しますが、それぞれ異なる製造目的のために設計されています。機械構造、スピンドル性能、切削能力、精度、対応材料など、多くの点で違いがあります。これらの違いを理解することで、製造業者は生産性を向上させつつ、加工要件を満たす機器を選択することができます。
側面 | CNCルーター | CNCフライス盤 |
機械構造 | 高速加工のための軽量ガントリー式設計 | 最大限の安定性を実現するために設計された、頑丈な剛性フレーム |
適合材料 | 木材、MDF、合板、アクリル、プラスチック、発泡体、複合材、アルミニウム | 鋼、ステンレス鋼、チタン、鋳鉄、真鍮、銅、アルミニウム |
スピンドル速度 | 高速回転（通常18,000～24,000回転/分以上） | 低速で大幅に高い切削トルクを実現 |
切断力 | 軽～中程度の切断負荷向けに設計されています。 | 過酷な重負荷加工に適しています |
Z軸移動 | 切削深さに制限あり | 深加工に対応するため、Z軸の移動量を拡大。 |
工具容量 | ルーター加工、彫刻、穴あけ、切削工具に対応 | エンドミル、フェースミル、ボーリング工具、タップ、リーマなどに対応 |
オートメーション | ATCおよび多軸オプションが利用可能 | ATC、プロービング、パレットチェンジャー、5軸加工などの高度な自動化 |
CNCルーターは、スピンドルが固定された作業台上を移動するガントリー式設計を採用しています。ルーターは主に軽量材料を加工するため、メーカーは剛性よりも移動速度の向上と加工面積の拡大を優先します。
一方、CNCフライス盤は、加工中の振動を最小限に抑える頑丈な鋳鉄または鋼鉄製のフレームで構築されています。この頑丈な構造により、機械は高い切削力に耐えながら、優れた寸法精度を維持することができます。
この構造的な強度のおかげで、CNCフライス盤は工具の過度なたわみや精度低下を起こすことなく、硬質金属を加工できます。一方、CNCルーターは剛性は劣りますが、大型ワークピースを高速で加工する際に、より高い柔軟性を発揮します。
これら2つの機械を選ぶ際に、加工可能な材料の種類は最も重要な要素の一つです。
CNCルーターは、以下のような軟質材料の加工において非常に優れた性能を発揮します。
高速回転する主軸により、発熱を最小限に抑えながらきれいに切断できるため、木工、看板製作、家具製造、装飾用途に最適です。
しかし、CNCフライス盤は、次のような硬質材料の加工に特化して設計されています。
高い切削トルクにより、優れた加工安定性を維持しながら、より深い切削が可能になります。
製造工程で主に厳しい公差が求められる金属部品を扱う場合は、CNCフライス盤がより良い解決策となります。
CNCルーターは、木工、プラスチック加工、彫刻、パネル切断において優れた再現性を発揮します。ほとんどの商業用途において、きれいな切断面と均一な寸法を実現します。ただし、ルーターは軽量なフレームで高速動作するため、重切削作業時にはわずかな振動が発生する場合があります。
CNCフライス盤は、精密加工のために特別に設計されています。堅牢な構造、高精度ボールねじ、高度な制御システムにより、振動を最小限に抑えながら位置決め精度を向上させています。その結果、CNCフライス盤は極めて厳しい公差と優れた表面仕上げを持つ部品を製造することが可能となり、精度が極めて重要な産業分野に最適です。
CNCルーターは、一般的に高速スピンドルを使用し、 18,000回転/分と24,000回転/分一部のモデルではこの範囲を超えるものもあります。スピンドル回転数が高いと、軟質材料の切削速度が速くなり、生産時間を短縮できます。ただし、回転数が高くなると切削トルクが低下するため、厚い金属や硬化金属の加工にはルーターの効率が低下します。
CNCフライス盤は、主軸回転速度は低いものの、トルクは大幅に大きくなります。切削力が向上することで、ステンレス鋼やチタンなどの難削材でも、より深い切削が可能になり、安定した加工を実現します。この速度とトルクのバランスこそが、ルーターが生産速度を優先する一方で、フライス盤が加工力と精度を優先する理由です。
加工できる範囲も、これら2つの機械を区別する要素の一つです。
CNCルーターは一般的に以下の処理を実行します。
これらの作業は、大量の材料を除去することよりも、スピードと生産性を重視している。
CNCフライス盤は、以下のような幅広い精密加工操作に対応しています。
この汎用性により、製造業者は厳しい公差を維持しながら、1台の機械で複数の工程を完了させることができる。
側面 | CNCルーター | CNCフライス盤 |
購入費用 | 機械構造を簡素化することで、初期投資額を削減できます。 | 堅牢な構造と先進技術のため、初期投資額が高額になる。 |
運営コスト | 工具費、エネルギー費、メンテナンス費の削減。 | 特殊な工具や加工システムが必要となるため、運用コストが高くなる。 |
定期メンテナンス | 埃を取り除き、ガイドに潤滑油を塗布し、ベルトとベアリングを点検し、切削工具を交換する。 | ボールねじの点検、スピンドルの校正、クーラントシステムのメンテナンス、ツールチェンジャーの整備、機械のアライメントチェックを行います。 |
保守の複雑さ | オペレーター自身が実施できる簡単なメンテナンス作業。 | 熟練した技術者と定期的な予防保守が必要です。 |
長期的な価値 | 木工や軽作業生産において費用対効果が高い。 | 精密機械加工および大量生産の金属製造において、優れた投資対効果（ROI）を実現します。 |
CNCルーターとCNCフライス盤は、現代の製造業において広く利用されています。しかし、加工能力や加工可能な材料の違いから、用途は異なります。
CNCルーターは、軟質材料や大型ワークピースの高速加工を必要とする産業に最適です。高速なスピンドル回転速度と広々とした作業台により、大量生産に適しています。
一般的な用途としては以下のようなものがあります。
CNCフライス盤は、高精度かつ重負荷の加工を必要とする産業向けに設計されています。
代表的な用途としては以下のようなものがあります。
1. CNCルーターはCNCフライス盤の代わりになりますか？
いいえ。CNCルーターは軟質材料の高速加工用に設計されているのに対し、CNCフライス盤は硬質金属や複雑な工業部品の精密加工用に作られています。
2. 木工にはどちらの機械が適していますか？
CNCルーターは、より高いスピンドル回転速度、より広い作業領域、そして木材加工における優れた効率性を提供するため、好ましい選択肢となっている。
3. 両方の機械は穴あけ加工を行うことができますか？
はい。CNCルーターとCNCフライス盤はどちらも穴あけ加工が可能ですが、CNCフライス盤の方が穴あけ精度が高く、硬質金属の加工に適しています。
4. どちらの機械がより多くのメンテナンスを必要としますか？
CNCフライス盤は、より複雑な機械システムを備え、より高い切削負荷で動作するため、一般的にメンテナンスの頻度が高くなります。
5. 大量生産にはどちらの機械が適していますか？
用途によって異なります。CNCルーターは木材、プラスチック、複合材部品の大量生産に最適ですが、CNCフライス盤は精密な金属加工に適しています。
6. 適切なCNCマシンを選ぶにはどうすればよいですか？
選定にあたっては、材料の種類、加工精度、生産量、予算、そして将来の事業ニーズを考慮する必要があります。製造目標に最適な機械を選ぶことで、長期的に見て最大の価値が得られます。
CNCルーターとCNCフライス盤はどちらも現代の製造業において重要ですが、それぞれ異なる加工用途向けに設計されています。CNCルーターは高速切削、広い加工領域、木材、プラスチック、複合材料の効率的な加工に優れています。一方、CNCフライス盤は、剛性の高さ、高い切削トルク、そして硬質金属や複雑な部品の加工における卓越した精度を提供します。
