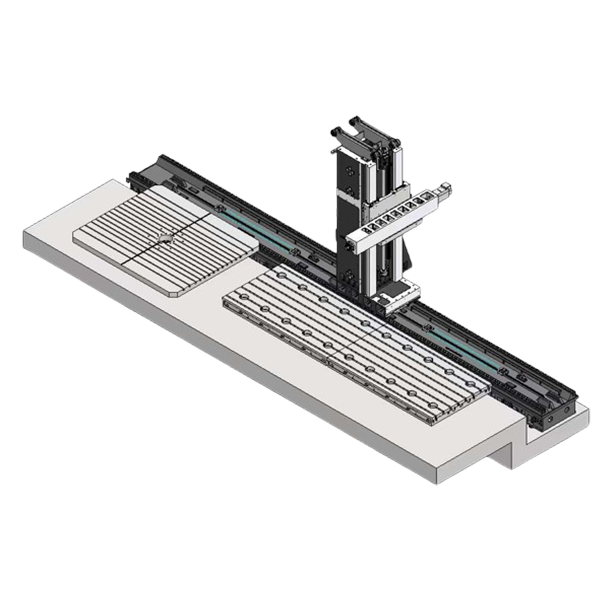

WHS-160F床置き型横型中ぐりフライス盤は、直径160mmのギア駆動スピンドル、25トンの回転テーブル、および大型産業部品を高精度に加工するための頑丈な構造を備えています。
最大。 X軸移動 :
10000mm最大。 Y軸移動 :
3100mm最大。 Z軸移動 :
1000mm最大ワーク長さ :
1800mm最大ワーク幅 :
2200mm最大ワーク重量 :
25Tボーリングおよびフライス加工センター構造特性
高剛性ローラーガイドウェイシステム
X/Z/W軸には、V3プリロードを備えた輸入高耐久性ローラーリニアガイドウェイが装備されており、優れた剛性と耐荷重性能を実現しています。最大10/5/5m/分（X/Z/W）の高速送り速度により、重切削加工時でもスムーズな動作と安定した精度を確保します。
直径160mm ギア駆動式貫通スピンドル クーラントスピンドル
直径160mmのギア駆動スピンドルは、スピンドル内部にクーラントを供給し、ラビリンスシールシステムとエアブロー保護機構を備え、スピンドルの信頼性を向上させています。最高回転速度は2,000rpmで、大型部品の穴あけ加工やフライス加工に必要な高トルクと剛性を実現します。
効率的なチップ管理
スクリュー式チップコンベア用の専用インターフェースと一体型切削フラッシュシステムにより、加工中の効率的な切りくず除去が可能になります。適切なタイミングでの切りくず排出は熱の影響を最小限に抑え、安定した加工精度を維持するのに役立ちます。
剛性のある機械構造
この機械は、樹脂砂型鋳造とアルミニウムと木材を組み合わせたパターンを用いて製造されており、作業台はHT300高級鋳鉄で製造されているため、優れた剛性、耐振動性、および長期的な加工安定性を実現しています。
パラメータ
| アイテム | 仕様 | ユニット | WHS-160F/25T |
| 旅行 | X軸 | mm | 10000 |
| Y軸 | mm | 3100 | |
| Z軸 | mm | 1000 | |
| W軸 | mm | 900 | |
| スピンドル | スピンドルテーパー（モデル／設置サイズ） | mm | BT50 |
| スピンドル速度 | rpm | 2000 | |
| フライス盤主軸径 | mm | Φ160 | |
| スピンドル伝動モード | - | ギアタイプ | |
| 作業台 | 作業台エリア | mm | 1800×2200 |
| 最小インデックス角度 | 度 | 0.001° | |
| 作業台の最大耐荷重 | kg | 25000 | |
| 固定作業台 | mm | 3000×6000 | |
| 最大荷重 | kg/m² | 10000/m² | |
| 餌 | X/Y/Z/W軸高速送り | m/分 | 10/6/5/5 |
| 最大切削送り | mm/分 | 10/5/5/5 | |
| モーター | スピンドルモーター | kW | 22-57 |
| X/Y/Z/W/B軸サーボモーター | - | 5.4/5.4/5.4/5.4/5.4 | |
| 切削液ポンプモーター | m/hm | 4-60 | |
| 電力要件 | 電力要件 | kVA | 95 |
| 空気源要件 | kg/cm² | 6^8 |
