旋盤の種類

Jul 03, 2025

旋盤の上で金属の塊が回転し、数分でピカピカで精密な部品に仕上がるのを見たことがありますか?まさにその瞬間、機械が動いている姿への好奇心と感嘆が湧き上がります。遠い昔から、旋盤は先進的な考え方を支え、今日でもなお産業を支えています。小さな修理工場でも、大規模な航空宇宙工場でも、旋盤がゆっくりと回転し、彫刻をしている光景を目にするでしょう。しかし、すべての旋盤が同じように動作したり、同じように見えたりするわけではありません。

それぞれのタイプはそれぞれ異なるニーズに対応しており、適切な機種を選択することで、生産性の向上、廃棄物の最小化、そして新製品のアイデア創出につながる可能性があります。ここでは、旋盤機の主要なカテゴリーをそれぞれ詳しく見ていきます。それぞれのコンポーネントを詳しく解説し、比較検討し、あなたの工房に最適な機械を選ぶ際に役立つヒントをご紹介します。さあ、席に着いてください。最後には、あなたは旋盤のエキスパートになっているはずです。

旋盤の基礎:シンプルな動作で無数の形状を作り出す

旋盤は、工作物を2点間、またはチャックと呼ばれる顎のような装置で掴み、固定された主軸を中心に回転させながら、鋭利な刃物で材料を削り取ります。この基本的な旋削動作により、円筒形、テーパー、ねじ山、そして非常に複雑な曲線が作られます。主な部品は以下のとおりです。

ベッド: 他のすべての要素をサポートする堅牢なベース。

ヘッドストック: メインスピンドル、速度制御、および駆動モーターを収容します。

テールストック: 長い作業物の自由端を支えたり、ドリルなどの工具を保持したりします。

キャリッジ: ベッドに沿ってスライドして切削工具を移動します。

ツールポスト: 切削工具をクランプして位置決めします。

リードスクリューとフィードロッド: ねじ切りや滑らかなカットのためにツールの動きを調整します。

最新の制御装置、クイックチェンジギアボックス、デジタルディスプレイを追加すると、旋盤は速度と精度の両方の強力な装置になります。

旋盤の分類が重要な理由

工房ごとに異なる作業が行われます。小さな部品を大量に加工したり、巨大なシャフトを1~2本ずつ加工したり、あるいは時間ごとに変化する試作品を製作したり。ある作業向けに設計された旋盤は、別の作業では作業の遅れにつながる可能性があります。

主要なカテゴリーを把握することで、ミッションに合ったマシンを選択し、セットアップ時間を短縮し、より早くゴールに到達できるようになります。次のセクションでは、各主要カテゴリーについて、サイズ、速度、ツール、最適な用途などについて解説します。

一般的な旋盤の種類の簡単な比較

どの旋盤を購入するかを決める前に、選択肢を一目で確認しておくと便利です。以下の簡単な表に、最も一般的な旋盤の種類、それぞれの得意分野、加工可能な部品の種類、そして覚えておくべき重要な欠点をまとめています。簡単なガイドとしてご利用いただき、より詳しい情報が必要な場合は記事全文をご覧ください。

旋盤タイプ

最も得意とすること

標準的な部品サイズ

1つのキー制限

エンジン(中央)

修理作業や単発部品の調達に最適な万能型

小型から大型のシャフトとスリーブ

大量実行には最速ではない

ベンチ

狭い場所での細かい作業

小さなピン、趣味の部品

パワーとスイングの制限

スピード(木材/金属)

非常に速い旋削と研磨

手のひらサイズまでの軽量ピース

パワーフィードやねじ切りギアなし

工具室

ゲージや金型などの高精度作業

小型から中型の部品

標準的なエンジン旋盤よりもコストが高い

タレット/キャプスタン

多くのツールを準備して短い部品を繰り返します

ナット、ブッシング、継手

セットアップに時間がかかり、CNCよりも柔軟性が低い

CNC 2軸

プログラム変更が容易で、正確で繰り返し可能な部品

小規模から中規模の作業

熟練したプログラミングとより高い予算が必要

スイス型

長くて細い部分は硬く保たなければならない

医療用ネジ、時計のリューズ

小径にのみ適合

垂直(VTL)

横に持ち上げるのが難しい、大きくて重いディスク

ポンプハウジング、タービンケース

大きなフットプリントとコスト

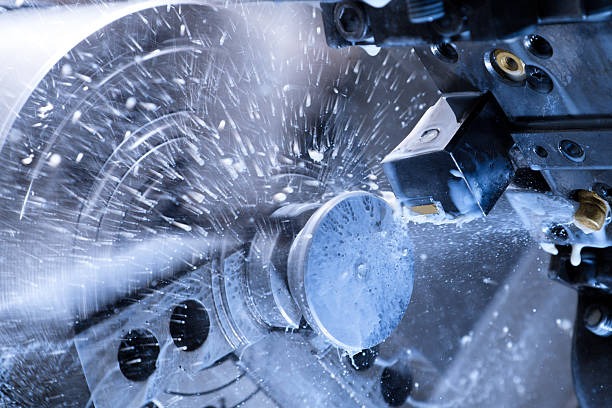

CNC旋盤

コンピュータ数値制御 (CNC) は、各軸のモーターをプログラム可能な頭脳にリンクすることで旋盤加工を変革しました。 CNC旋盤 G コード ファイルを読み取り、各動作を繰り返し可能な精度で実行します。

コア要素

サーボ駆動の X および Z スライド。

フィードバックセンサーと広い速度範囲を備えたスピンドル。

素早いツール交換を可能にするタレットまたはギャングツールプレート。

冷却システムとチップコンベアを備えたエンクロージャ。

利点

新しいプログラムをロードするだけで、わずか数分でパート間を切り替えることができます。

長い実行期間にわたって厳しい許容範囲を維持します。

特殊なギアやカムを使用せずに、複雑なプロファイル、ねじ、溝を処理します。

品質管理と予測保守のためのデータを収集します。

サブタイプ

1. 2軸CNC旋盤: 基本的な旋削と面取り。

2. C軸またはライブツール旋盤: 1 つのセットアップでフライス加工、穴あけ加工、タッピングを追加します。

3. マルチタレット旋盤: 2 つまたは 3 つのタレットが同時に切断し、サイクル時間を短縮します。

4. ミルターンセンター(ターンミル): B軸ヘッドによるフル5軸加工。

スマートフォンのハウジングからロケットの部品まで、CNC 旋盤は生産ラインの機敏性とコスト効率を高めます。

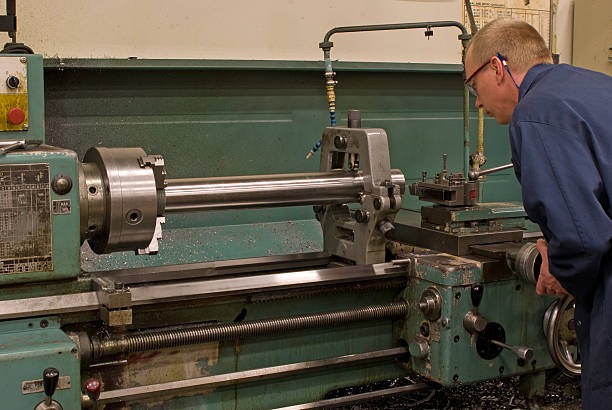

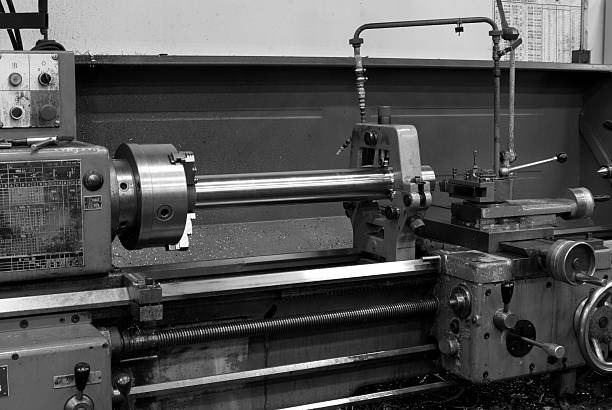

エンジン旋盤(センター旋盤)

エンジン旋盤は、ほとんどの研修室や作業場の中央に設置されています。その名称は蒸気動力工場にまで遡りますが、今日のモデルは可変速駆動を備えた静かな電動モーターで稼働しています。

特徴

スイング(直径容量)150mmから1m以上まで対応。

ベッドの長さは500 mmから6 mまで。

さまざまなねじピッチに対応するクイックチェンジギアボックス。

手動ハンドホイールに加え、横送りと縦送りを電動で行います。

単発部品、メンテナンス作業、小ロットの生産に対応します。

さまざまなチャック、センター、フェースプレート、ステディレストに対応します。

簡単に学べるので、基礎を教えるのに最適です。

シャフトの修理、ブッシング、小型金型、試作機の取り付けなど、柔軟性が求められるあらゆる作業に対応します。「万能」な旋盤をお探しなら、まずはここから。

高速旋盤

高速旋盤は、非常に高い回転速度を得るために、大きな馬力を犠牲にします。宝石職人、木工旋盤職人、研磨工房などは、この高速旋盤に頼っています。

特徴

軽いベッドとシンプルなドライブ。

ベルトで選択される速度は 2 つまたは 3 つで、多くの場合 3,000 rpm を超えます。

パワーフィード、スレッドギア、またはリードスクリューはありません。

コンパクトな設置面積で、ベンチに取り付けられることが多い。

理想的なタスク

木製のスピンドル、ボウル、またはペンを旋盤で加工します。

金属シャフトの研磨またはバフ掛け。

小型部品のバリ取りを迅速に行います。

軽量素材の表面仕上げを高速で行うことが目的の場合は、高速旋盤が最適です。

ベンチ旋盤

ベンチ旋盤は、頑丈なテーブルトップに設置されたフレームに、金属切削に必要なあらゆる強度を凝縮しています。趣味人、時計職人、小規模な研究室などでは、その利便性が評価されています。

特徴

スイング:75 mm~200 mm。

ベッド長さ: 250 mm~500 mm。

可変速 DC またはブラシレス モーター。

マイクロメーターダイヤルを備えた精密クロススライド。

選ぶ理由

精度を損なうことなく狭いスペースにもフィットします。

真鍮、アルミニウム、軟鋼、プラスチックを切断します。

細かいねじ切り、ローレット切り、面取りを素早くセットアップできます。

多くのプロトタイプは、大規模な生産セルに移される前に、ベンチ旋盤で製作されます。

工具室旋盤

10分の1ミリ、あるいはそれ以下の精度が求められる仕事には、工具室旋盤が応えます。頑丈な構造と滑らかなスライド、そして高精度なスピンドル振れ精度を両立しています。

特徴

硬化・研磨された路盤。

ゆっくりとしたスムーズな仕上げカットのための追加ギア範囲。

部品の振れを最小限に抑える内蔵コレットクローザー。

多くの場合、すべての軸にデジタル読み取り (DRO) が含まれます。

ユースケース

マスターゲージ、治具、固定具を切断します。

ダイパンチまたはモールドコアの製造。

再現性のある精度が不可欠な研究室。

確かに、このクラスには高い料金がかかりますが、スクラップややり直しによる節約ですぐにコストを回収できます。

ギャップベッド旋盤

片端に幅広のプーリーが付いた長いシャフトを旋盤で加工するところを想像してみてください。標準的なベッドでは作業が邪魔になります。ギャップベッド旋盤は、主軸台付近のセクションを削除することで、短い長さで広いスイングを実現し、この問題を解決します。

特徴

取り外し可能なベッドセグメントにより、スイングが 50%~100% 増加します。

ベッドの残りの部分は通常の高さと硬さを維持します。

ポンプハウジング、船舶のプロペラシャフト、大型フランジなどに最適です。

機械工は必要なときだけセグメントをスライドさせるため、日常の作業は厳格かつ整合した状態を維持できます。

コピー(複製)旋盤

コピー旋盤は、マスターテンプレートまたは電子プロファイルをトレースし、それに合わせて新しいワークピースを切削します。手すりのレール、銃床、カスタムカーパーツなど、すべての部品が形状に一致する必要があるものの、生産量は中程度に抑えられている場合を想像してみてください。

仕組み

油圧センサーまたは電子センサーがパターンに沿ってスタイラスを追従します。

信号によりクロススライドがリアルタイムで動きます。

ツールは、ほとんど手動入力なしで曲線とテーパーを再現します。

利点

● 削減 複雑な輪郭を描くには手作業のスキルが必要です。

少量の木材または金属部品の生産を高速化します。

手彫りのように見えるパーツ全体の均一性を維持します。

タレット旋盤

タレット旋盤は、回転するタレットに6個または8個の工具を搭載します。オペレーターは切削ごとにタレットの位置を調整することで、段取り替え時間を短縮し、部品の排出を高速化します。

特徴

固定されたサドルが重い砲塔を支え、ベッドは短くて硬いままです。

● バー フィーダーは多くの場合、中空のスピンドルを通してストックを押し出します。

複数のクロススライドは、フォームツールまたは切断ブレードを搭載できます。

継手、ブッシング、バルブステム、その他の旋削部品は数千個単位で必要とされます。現在、大規模工場ではCNC旋盤が主流となっていますが、セットアップコストが重要となる低~中規模の工場では、手動タレット旋盤が依然として主流となっています。

キャプスタン旋盤

キャプスタン旋盤はタレット旋盤のコンセプトを採用していますが、軽量なスライドマウント式ラムを採用しています。これにより、タレットを素早く後退させ、小径棒材の短距離・反復加工を行うことができます。

特徴

高速ハンドレバーフィード。

移動距離が限られているため、長さ 75 mm 未満の部品に適しています。

フルタレット旋盤よりもスイングが小さいです。

かつて、ネジ、ナット、機器部品を製造する工場では、キャプスタン旋盤が盛んに使われていました。多くの地域では、今でもキャプスタン旋盤は低投資で大量生産を実現する手段となっています。

自動旋盤

自動旋盤は、工具の割り出し、送り、および材料の送り出しをすべてカムまたはサーボドライブによって行います。オペレーターは棒材をセットし、完成品を回収するだけです。

特徴

昼夜を問わず一貫したサイクルタイム。

ファスナーや油圧継手などの単純な部品に高出力。

一度設定すれば熟練した労働は最小限で済みます。

制限事項

カムの設計と研磨には時間がかかります。

部品の組み合わせが頻繁に変わる場合は、CNC よりも柔軟性が低くなります。

それでも、大量の部品を 1 つだけ製造する場合、自動旋盤はすぐに投資を回収できます。

特殊用途旋盤

それぞれの特殊用途旋盤は、旋削技術が最も困難な作業にも適応できることを証明しています。

ホイール旋盤

車軸から車輪を取り外すことなく、車輪の形状を再調整できるように設計されています。大きなスイング、強力な馬力、そして強化されたウェイにより、スチールリムを滑らかかつ正確に切断できます。

クランクシャフト旋盤

追加のサポート、安定したレスト、オフセット チャック、カスタム ツールにより、高強度のクランク スローが形成されます。

垂直(VTL)

軸を垂直にすることで、タービンケーシングやポンプ本体などの大型ディスクを重力で支えることができます。作業者は床面から作業できるため、積載作業が容易になります。

T旋盤

T字型のベッドにちなんで名付けられたこの旋盤は、製紙工場や製鉄所で使用される長いロールを旋削します。1つのクロススライドが主軸台付近で作動し、もう1つのクロススライドが長いベッド上で作動します。

多軸旋盤

6つのワークステーションが円形に配置され、それぞれにパーツ、ツール、フィードシステムが搭載されている様子を想像してみてください。ドラムがインデックスを作成し、各ステーションが同時に切削加工を行います。1回転すると、6つの完成品が排出されます。

特徴

直径 30 mm 未満のネジ、ピン、ブッシングに最適です。

カム制御または CNC 制御バージョンが存在します。

サイクル時間はわずか数秒です。

多国籍企業は、何百万個もの同一部品が高い資本コストを正当化できる場合、依然として多軸旋盤を選択します。

スイス型旋盤

スイス式旋盤は、バー材を近接したスライドガイドブッシングに通します。切削工具は支持点に非常に近い位置に配置され、細長い部品のたわみを防ぎます。

特徴

直径0.3mm~32mmまで対応します。

クロスドリリング、フライス加工、スロット加工用の最大 12 軸以上。

サブスピンドルが部品をキャッチし、バックワークを可能にします。

スイスの旋盤は、時計製造、医療用ネジ、電子コネクタなど、小型で精密な細長い形状が求められるあらゆる分野で主流を占めています。

適切な旋盤の選び方

旋盤を購入するときは、次の要素を考慮して作業負荷に適した機械を選びます。

1. ワークピースサイズ: スイング、長さ、重量を測定します。

2. 音量: 大量生産の場合は CNC または自動スタイルが適しており、一回限りの生産の場合はエンジン旋盤またはベンチ旋盤が適しています。

3. 寛容の必要性: 工具室や CNC マシンは、高速旋盤よりも厳しい制限に達します。

4. 材料: 強靭な合金には、より高い馬力と剛性の高いベッドが必要です。

5. 床面積と電力: フットプリントと電源を確認します。

6. スキルレベル: 手動旋盤には実践的なスキルが求められ、CNC にはプログラミングのノウハウが必要です。

7. 予算: 購入価格にツール、備品、トレーニングを追加します。

部品と成長計画の明確なリストがあれば、選択が容易になり、コストのかかる見落としを防ぐことができます。

すべての旋盤の安全対策

良い習慣は、作業員と機械の両方を危害やダウンタイムから守ります。

ぴったりとした衣服と目の保護具を着用してください。

チップをきれいに保ちます。素手ではなくブラシを使用してください。

各シフトごとにツールの鋭さおよび正しい高さを確認します。

始める前にガードとカバーを設置してください。

チャックキーをそのまま放置しないでください。

回転しているストックの端から離れてください。

工具の破損を防ぐために、正しい切削速度を使用してください。

測定やツールの交換を行う前に電源を切ってください。

結論

旋盤は、シンプルな足踏み式のスピンドルから始まり、今日のスマートでコネクテッドなマシニングセンターへと進化しました。エンジン式、回転数式、ベンチ式、工具室式、タレット式、キャプスタン式、自動式、CNC式など、それぞれのタイプは、明確な課題を解決することで、その地位を確立してきました。

違いを理解することで、機械とミッションのマッチングを実現し、生産性を向上させ、工場の再構築における様々なアイデアを活用できるようになります。このガイドの情報を活用して、ニーズの強さを見極め、適切な質問をし、自信を持って投資を行ってください。適切な選択をすれば、優れた旋盤で利益を上げ続けることができるでしょう。
