掘削ツールの種類

Jul 16, 2025

導入

ドリルを手に取って、なぜこんなにも様々な形や大きさ、そして音があるのだろうと不思議に思ったことはありませんか?ドリルは丸い穴をあけるだけではありません。大工、地質学者、油田エンジニア、歯科医など、誰もがドリルを使いますが、それぞれ全く異なる道具を使うのです。

これらの違いを理解することで、作業をスピードアップし、コストを削減し、安全性を確保できます。このガイドでは、主要な掘削ツールを分かりやすく解説しています。ガイドを読み終える頃には、木材、金属、コンクリート、深部岩盤、さらには骨材に適したツールがわかるようになり、現代の設計が速度と精度の限界をどのように押し広げているかがお分かりいただけるでしょう。

手動ドリル

ブレースとビット

クラシックブレースは、U字型のクランク、上部の木製ハンドル、そして狭い場所での作業を可能にするラチェットで構成されています。クランクを回すとビットが回転し、木材の繊維をきれいに切り取ります。大工は、ビットが出口側を引き裂く前に切断の感触を確かめ、停止できるため、今でもブレースを細かい木工作業に使用しています。

泡立て器または手回しドリル

このツールは古いキッチンミキサーのような見た目です。ギアが手の動きを増幅し、チャックがハンドルよりも速く回転します。木材、プラスチック、薄い金属板に小さな下穴を開けるのに最適です。コードや電池を使わずに自由に操作できるため、愛好家に人気です。

プッシュドリル

ハンドルを押し下げるたびに、本体内部のバネがビットを回転させます。かつて電気工は、配電盤のネジ穴を開けるためにプッシュドリルを使用していました。プッシュドリルは、素早く、静かに、そしてシャツのポケットに入れて持ち運べるほど軽量です。

ポータブル電動ドリル

コード式ドリル/ドライバー

コード式ドリルは主電源で稼働するため、電池交換なしで一日中稼働します。キー付きまたはキーレスチャックを使用し、針葉樹材の穴あけに1mmのツイストビットから最大38mmのスペードビットまで対応します。

コードレスドリル/ドライバー

リチウムイオンバッテリーを搭載しているため、このドリルはどこにでも持ち運べます。スリップクラッチは、ネジが設定トルクに達するとモーターを停止します。手ではなくモーターが重労働を担うため、建設業者は手首への負担をほとんどかけずに何百本ものネジを締めることができます。コードレスモデルは、速度とトルクにおいて小型のコード付きドリルに匹敵するようになりました。

ハンマードリル

ハンマードリルは、回転動作に小さなインライン打撃を加えます。高速タッピングにより、ビットが石材を詰まらせることなく研磨できます。住宅改修業者は、レンガやブロック塀にアンカーを設置する際にこの工具を選びます。

ロータリーハンマー(SDS)

回転ハンマーは、叩打から真の打撃へと変化します。内部のピストンが、小型削岩機のようにビットを駆動します。SDSまたはSDS-Plusシャンクはスピンドルにしっかりと固定されるため、滑りません。鉄筋コンクリートに16mmの穴を一日中開けなければならない作業員は、SDSドリルを選びます。

インパクトドライバー

インパクトドライバーは、前方に打撃するのではなく、ねじりながら締め付けます。急激なトルクの集中により、頑固なネジを緩めたり、下穴を開けずにラグボルトを締め付けたりすることができます。六角コレットには、ドライバービット、ナットセッター、金属用の小型ドリルビットが取り付けられます。

直角ドリル

90度ギアボックスによりチャックが地面に近づくため、配管工や家具職人は間柱や梁の間に入り込むことができます。高いトルクを維持しながら、ハウジングは直進ドリルの邪魔になる障害物をクリアします。

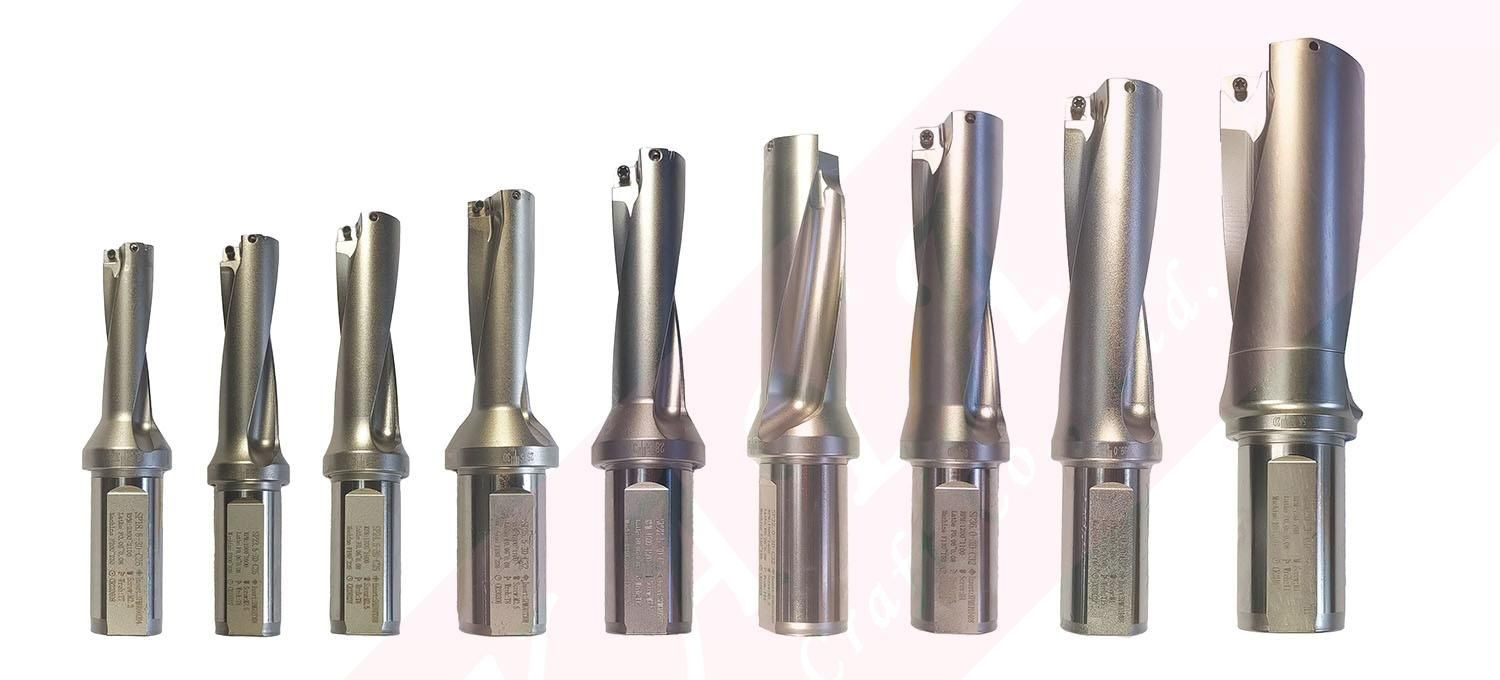

ドリルビットと切削工具

ビットはモーターと同じくらい重要です。それぞれの先端の形状と材質が、特定の作業に対応します。

ツイストビット – 木材、プラスチック、金属加工に最適な汎用工具です。高速度鋼(HSS)は耐熱性に優れ、スパイラルフルートは切削片を除去します。

ブラッドポイントビット – 鋭い中央の拍車が木の繊維を捉え、まっすぐに切断を導きます。側面の拍車が肩部分をきれいに切り込み、きれいな入退出穴を残します。

スペードビット – 幅広のパドルで木材を素早くすくい上げます。電気技師や配管工は、スペードビットを使ってケーブルやパイプを間柱に通します。

オーガービット – リーディングスクリューがビットを前方に引っ張るため、ユーザーはほとんど力を加える必要がありません。深い溝が、梁や電柱の長い穴から廃棄物を持ち上げます。

フォルスナービット – ヒンジやダボ用の平底ポケットが設けられています。リムで切り込みを入れ、中心のポイントで方向を決めます。

ホールソー – 鋸歯付きのカップは、ドア金具、排水管、または導管ボックスなどの大口径の切断に使用できます。バイメタルの鋸歯は、木材と薄い鋼材の両方を切断できます。

ステップビット – 段差のあるコーン形状により、ビットを交換することなく薄壁の穴を拡大できます。板金加工業者は、バリのない滑らかな仕上がりを高く評価しています。

皿穴 – 下穴を開けた後、皿穴で上部を広げて、ネジの頭が面一になるようにします。

石工用ビット – タングステンカーバイドのチップは、ハンマードリルと組み合わせると、レンガや石による摩耗に耐えます。

コバルトまたはチタンコーティングされたビット – 硬度が増すため、ステンレス鋼の穴あけ時に刃先の鋭さが維持されます。

ダイヤモンドコアビット – 中空クラウンに結合した工業用ダイヤモンドが、ガラス、タイル、コンクリートを研磨します。水冷により、研磨屑を洗い流し、粉塵を抑えます。

固定式掘削機

ベンチドリルプレス

ドリルプレスはスピンドルをまっすぐに保持し、レバーで送り下げます。剛性の高いコラムがたわみを抑制し、穴の真直度を保ちます。深さストッパーは、バッチ作業のセットアップを繰り返します。

床置きドリルプレス

背の高いプレス機は、テーブル脚やエンジンブロックといった長いワークピースにも対応します。大型モーターは、より大きなビットを少ない振動で回転させます。

ラジアルアームドリル

アームはスイングとスライドを繰り返すため、部品を動かさずにヘッドをプレートの奥深くまで到達させることができます。金属工場では、ラジアルドリルでフランジや構造梁の穴あけ加工を行います。

磁気ドリル

強力な電磁石がベースを鋼板や梁に固定します。橋梁作業員や造船工は、マグドリルを扱いにくい場所に持ち上げ、ボルトやリベット用の穴を開けます。

多軸ドリル

複数のスピンドルが別々のビットを装着し、一度に多数の穴を開けます。家具工場では、棚のピン穴あけを高速化するためにギャングドリリングを使用しています。

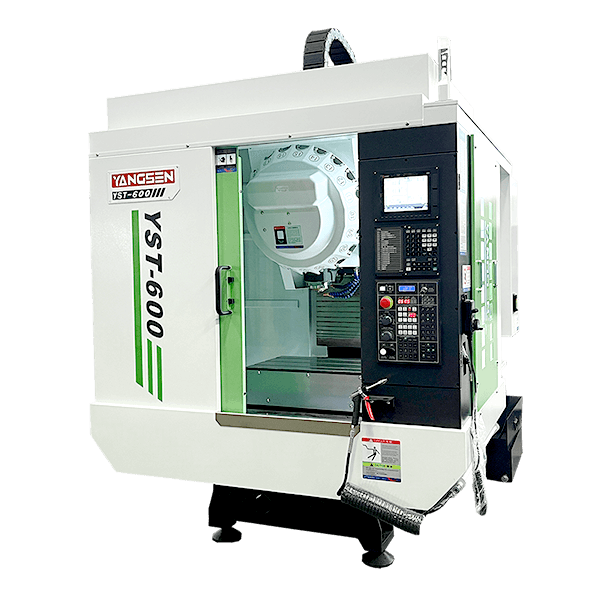

CNCドリルマシン

コンピュータ制御により、テーブルとスピンドルを3軸以上で動かす。プリント基板メーカーは、 CNCドリル 1枚のパネルに何千ものマイクロビアを貫通します。

コンクリートおよび石材掘削工具

SDS-Plusロータリーハンマー

SDSドライブラインは、ハンマー打撃時にビットがスライドして出し入れされるため、ビット先端まで確実に力を伝えることができます。大工は、最大30mmのSDSプラスビットを使用して、型枠やハリケーンクリップのアンカーを打設します。

SDS-Maxロータリーハンマー

より重いハンマーは18mmのシャンクに上がり、3倍の力で打撃します。作業員は鉄筋のダボを基礎壁に打ち込み、配管や配線用の溝を掘ります。

コンビネーションハンマー

セレクタースイッチで、回転+ハンマー、ハンマーのみ、回転のみの3つのモードを切り替えられます。ハンマーのみモードでは、タイルのスケール除去や古いグラウトの削り取りに使用するチゼルを使用できます。

コア掘削リグ

HVACダクトやユーティリティスリーブ用のコンクリートスラブを削り取る際、中空ダイヤモンドビットをスタンドでしっかりと固定します。スピンドル内には水が通っており、ダイヤモンドを冷却し、粉塵を捕らえます。

地質学および鉱業掘削ツール

パーカッションまたはケーブルツールリグ

この掘削装置は、ケーブルに取り付けられた重いノミを持ち上げ、落下させることで、衝撃で岩を砕きます。初期の石油掘削のパイオニアたちはケーブルツールを使って掘削していましたし、予算が限られている小型の井戸掘削装置でも、今でもケーブルツールが使われています。

回転式エアブラスト(RAB)ドリル

圧縮空気でダウンホールハンマーを駆動し、岩石を砕き、掘削片をアニュラスに吹き上げます。探鉱者は、迅速で低コストなサンプリングのためにRABを好みます。

逆循環(RC)ドリル

二重壁ロッドが隙間から空気を送り込み、内側のチューブ内のサンプルチップを持ち上げます。密閉された経路により汚染が防止されるため、ラボは信頼性の高いアッセイを実施できます。

ダイヤモンドコアドリル

ダイヤモンドビットが円筒形のコアを切断します。地質学者はコアを読み取り、岩石の種類、構造、鉱物含有量を調べます。コア掘削リグは掘削速度は遅いものの、貴重なデータを提供します。

ダウンザホール(DTH)ハンマー

ハンマーはビットの後ろに配置され、アセンブリ全体が回転しながら打撃します。DTHハンマーは、硬岩の採石場を掘削し、爆薬をより正確に配置するために、直線壁の穴を発破します。

ソニックドリル

高周波発振器がロッドストリングを振動させます。ビットの摩擦により土壌結合が溶解し、バレルはほとんど乱れずに滑り落ちます。環境関連企業は、クリーンで乱れのないコアを得るために、ソニックリグを使用しています。

フライトオーガー

ビットが前進するにつれて、連続スクリューが土砂を排出します。エンジニアは浅い地層を記録し、深さ30m以下のオーガーで監視井戸を設置します。

石油・ガス掘削ツール

油井は海底数千メートル下まで伸びており、ドリルストリングには圧力、熱、振動に耐えるための多くの特殊部品が搭載されています。

ドリルパイプ

鋼管は、掘削リグの床からビットへトルクと掘削泥を伝達します。両端のツールジョイントは壁厚を増し、ねじ山が荷重を保持できるようにします。

重量級ドリルパイプ(HWDP)

HWDPは、フレキシブルパイプと剛性の高いドリルカラーを繋ぎます。スムーズな接合部を形成し、主要な接合部における応力を軽減します。

ドリルカラー

厚手のバーが重量を加え、ビットを岩に押し込みます。カラーが弦を圧縮状態に保ち、バネのように巻き上がるのを防ぎます。

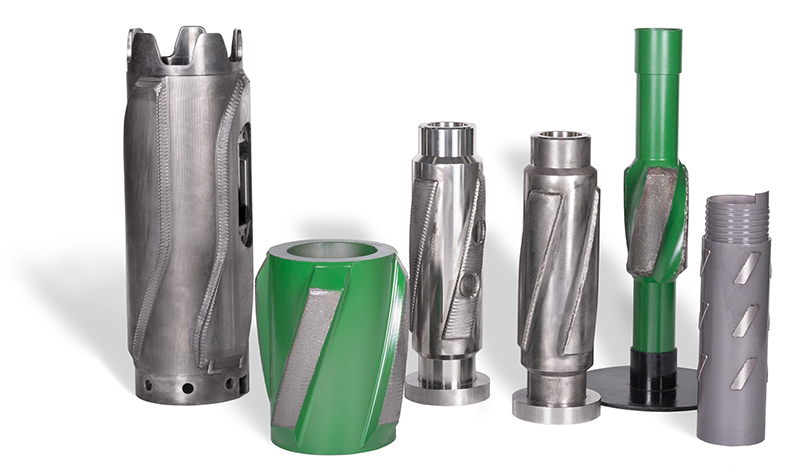

ボトムホールアセンブリ(BHA)

BHAはカラーとビットの間に配置されます。泥水モーター、スタビライザー、ジャー、そしてリアルタイムデータを水面に送るセンサーを搭載できます。適切なBHA設計により、方向制御と振動抑制が実現します。

ドリルビット

ローラーコーン(トライコーン) – 3つのコーンがベアリング上で転がり、鋼鉄製の歯またはタングステンカーバイド製のインサートが中硬質岩から硬質岩まで破砕します。

PDC(多結晶ダイヤモンド成形体) – ダイヤモンドディスクは安定した接触で岩石をせん断し、頁岩や砂岩に高い浸透率を実現します。

マッドモーター

容積型モーターは、ローターの力をビットでトルクに変換します。ハウジングを曲げると、モーターはストリング全体を回転させることなく、井戸を操舵します。

回転式操舵システム

電子部品とパッドがビットを押したり、方向転換させたりしますが、その間も他の部品は回転し続けます。このシステムにより、より滑らかな穴を掘削でき、掘削対象領域に長く留まります。

掘削中の測定と記録

MWDツールは深度、傾斜、方位角を送信します。LWDツールはガンマ線、抵抗率、密度を読み取ります。これらのセンサーはビットから数インチ上に設置されているため、余分な移動を回避できます。

ケーシングとチューブ

ビットが目標深度に到達すると、作業員は鋼鉄製のケーシングを孔内に挿入し、セメントで固めます。その後、生産チューブが圧力を制御しながら石油またはガスを地表まで運びます。

特殊な掘削ツール

マイクロドリルとPCBビット – 0.2 mm 以下の超硬ソリッドビットで、50,000 rpm スピンドルを使用してプリント回路基板をドリルします。

歯科用ドリル – 空気駆動ハンドピースはダイヤモンドまたはカーバイドのバーを 400,000 rpm で回転させ、熱を加えずにエナメル質をきれいに切削します。

整形外科用骨ドリル – 外科医はガイドワイヤーにかぶせるカニューレビットを使用し、穴がネジにぴったり合うようにします。

ガラスとセラミックの破片 – 矢印型の超硬ポイントで穴あけを開始し、ダイヤモンド コアで割れることなくきれいなエッジを仕上げます。

光ファイバードリル – 中空コアは、壁や導管を通して脆弱なファイバーを引き込む際にファイバーを保護します。

新たな掘削技術

レーザードリリング

高エネルギーレーザーは岩石をマイクロ秒単位で蒸発させ、崩壊に耐えうるガラス質の壁を残します。電力供給とコストに関する研究は継続中です。

ウォータージェット掘削

超高圧水(場合によっては研磨剤を含む)が脆い地層を切断します。ウォータージェットは振動をほとんど発生させないため、工具の摩耗を軽減できます。

プラズマパルスドリリング

流体中の放電により衝撃波が発生、岩石を破砕します。このシステムではビットが直接接触する必要がないため、ビットの摩耗はゼロになります。

極低温掘削

液体窒素は柔らかい堆積物を凍結させ、従来のビットでまっすぐに切断できるように固めます。考古学者は層を溶かすことなく極地の氷床コアを掘削します。

適切な掘削ツールの選択

1. 材質を合わせます。 木材には鋭い刃先と低速回転が適しています。コンクリートにはカーバイドとハンマーアクションが必要です。硬化鋼には、コバルトまたはカーバイドチップと切削油が必要です。

2. 穴のサイズと深さを知ってください。 ショートツイストビットは13mmまで精度を保ちます。直径が大きい場合は、スペードビット、ホールソー、またはコアリグが必要になります。深井戸では、掘削片を掘削するために泥の循環が不可欠です。

3. 電源を選択してください。 コード式モデルは作業台で無限のエネルギーを供給します。コードレスドリルは屋根や畑を駆け巡り、空気圧式工具は火花を極力避けなければならない鉱山で活躍します。

4. チップの除去を計画します。 溝、空気、泥、水などが廃棄物を排出します。切りくずが穴を塞ぐと、ビットが焼けたり破損したりします。

5. 安全を尊重してください。 保護眼鏡を着用し、作業物を固定し、バランスを保って立ちましょう。高トルクドリルの場合はサイドハンドルを使用してください。鈍くなったビットは、引っ掛かりや停止の原因となるため、交換してください。

6. 人間工学を考慮してください。 狭いフレーミングベイでは、直角ドリルが手首の負担を軽減してくれるかもしれません。ロータリーハンマーの防振ハンドルは、長時間の作業でも疲労を軽減します。

結論

掘削ツールは、パイロットホールを穿孔する手のひらサイズのプッシュドリルから、波下5キロメートルまでダイヤモンドビットを打ち込む海底掘削リグまで、実に多岐にわたります。それぞれのツールは明確な課題を解決します。特定の材料を切削する、特定の深度に到達する、経路を誘導する、あるいはサンプルを保護するといった課題です。これらのニーズを認識すると、ドリルとビットが並ぶ長い通路は、パズルのように複雑なものではなく、明確なメニューへと変わります。次に木材、コンクリートの壁、あるいは古代の岩層に直面した時、どのドリルを手に取るべきか、それがどのように機能するか、そしてなぜそれがツールボックスの中に入るべきなのかが分かるでしょう。
